نیومیٹک اجزاء سیریز

SOLH MHZ2 اسٹینڈرڈ اسٹروک اور MHZL2 لانگ اسٹروک متوازی ایئر گریپرز مساوی SMC ماڈلز کے ساتھ مکمل طور پر قابل تبادلہ ہیں۔ سنکرونس جبڑے کی حرکت کے لیے ہم آہنگی والے دوہری پسٹنوں اور درست لکیری گائیڈ ریلوں کے ذریعے کارفرما، وہ ±0.01 ملی میٹر کی انتہائی ہائی ریپیٹ پوزیشننگ درستگی فراہم کرتے ہیں جس میں بور سائز 10/16/20/25 ملی میٹر ہے۔ تین ایکٹیویشن موڈ دستیاب ہیں: ڈی زیادہ سے زیادہ کلیمپنگ فورس اور مسلسل بڑے پیمانے پر پیداوار کے لیے ڈبل ایکٹنگ؛ S سنگل ایکٹنگ عام طور پر کھلی ہوتی ہے، جو گرم سٹیمپنگ سٹیشنوں پر کچلنے سے بچنے کے لیے خود بخود ایئر کٹ ہونے پر ورک پیس کو جاری کرتی ہے۔ سی سنگل ایکٹنگ عام طور پر سپرنگ ہولڈنگ فورس کے ساتھ ہوا کی سپلائی کے بغیر بند ہوتی ہے تاکہ اوور ہیڈ روبوٹ ہینڈلنگ کے لیے ورک پیس ڈراپ کو روکا جا سکے۔ قابل تبادلہ جبڑے کی ایک پوری رینج (تنگ، پتلی فلیٹ، توسیعی فکسچر کے لیے سائیڈ ٹیپ) اور ایک سے زیادہ باڈی پورٹ لے آؤٹ (معیاری سائیڈ پورٹ، اینڈ سائیڈ پورٹ، محوری پش ان پورٹ) اختیاری ہیں۔ بلٹ ان میگنیٹک رِنگز M9BW ریڈ سوئچز کے ساتھ کھلے/بند پوزیشن سگنلز کو PLC انٹر لاک سسٹمز میں منتقل کرنے کے لیے کام کرتے ہیں۔ MHZ2 چھوٹے چھوٹے حصوں کے لیے شارٹ اسٹروک اور ہائی سائیکل اسپیڈ 180 cpm تک کی خصوصیات رکھتا ہے، جبکہ MHZL2 گہرے گہا کے سانچوں اور بڑی موٹی پلیٹوں کو سنبھالنے کے لیے وسیع اوپننگ اسٹروک کے لیے توسیعی گائیڈ ریلز کو اپناتا ہے۔ تمام جبڑے، فٹنگز اور سینسر دونوں سیریز کے درمیان ایک دوسرے سے مطابقت رکھتے ہیں۔ 3C، ہارڈویئر اور پیکیجنگ آٹومیشن لائنوں میں پی سی بی اور چپ چھانٹنے، درست ہارڈویئر لوڈنگ/ان لوڈنگ، پیکیجنگ کلیمپنگ اور روبوٹ اینڈ ایفیکٹرز پر ورک پیس کی منتقلی کے لیے وسیع پیمانے پر تعینات ہے۔

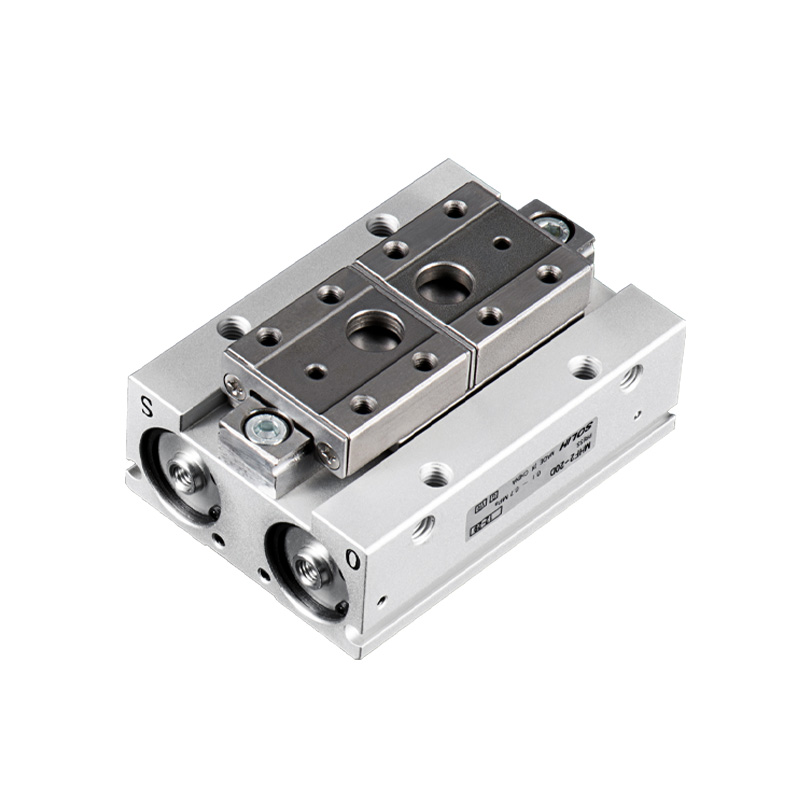

SOLH MHF2 انتہائی پتلا ڈوئل پسٹن لکیری گائیڈ متوازی ایئر گریپر مساوی SMC ماڈلز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ اس کی انتہائی فلیٹ باڈی اونچائی MHZ2 کا صرف ایک تہائی ہے، جو روبوٹ اینڈ ایفیکٹرز پر موڑنے کے لمحے کو مؤثر طریقے سے کم کرتی ہے۔ بور کا سائز 8 سے 32 ملی میٹر تک ہوتا ہے۔ یہ سپیڈ ایڈجسٹمنٹ کے لیے بلٹ ان تھروٹل والوز کے ساتھ خالصتاً ڈبل ایکٹنگ ہے۔ ہر بور تین اسٹروک ویریئنٹس پیش کرتا ہے: D شارٹ، D1 میڈیم اور D2 لمبا، ریپیٹ پوزیشننگ کی درستگی ±0.04~±0.05 ملی میٹر۔ چار طرفہ سینسر گرووز ملٹی ڈائریکشن ماؤنٹنگ کو قابل بناتا ہے بشمول نیچے ٹیپنگ اور تھرو ہول انسٹالیشن۔ -F سنگل جبڑے کی فکسڈ قسم اختیاری ہے۔ Φ25/32 بڑے سائز بہتر سختی کے لیے دوبارہ گردش کرنے والی بال گائیڈز کو اپناتے ہیں۔ بلٹ ان مقناطیسی حلقے پوزیشن فیڈ بیک کے لیے M9B/M9N/M9P ریڈ سوئچز کے ساتھ کام کرتے ہیں۔ اونچائی سے محدود کمپیکٹ اسپیسز، چھوٹے لکیری ماڈیولز، چھوٹے روبوٹ EOAT، سیمی کنڈکٹر اور 3C درستگی اسمبلی کے لیے مثالی۔ انتخاب کے دوران، جبڑے کی اوور ہینگ کی لمبائی محدود اور موڑنے والے لمحے کی حفاظتی عنصر ≥1.5 سے تصدیق ہونی چاہیے۔

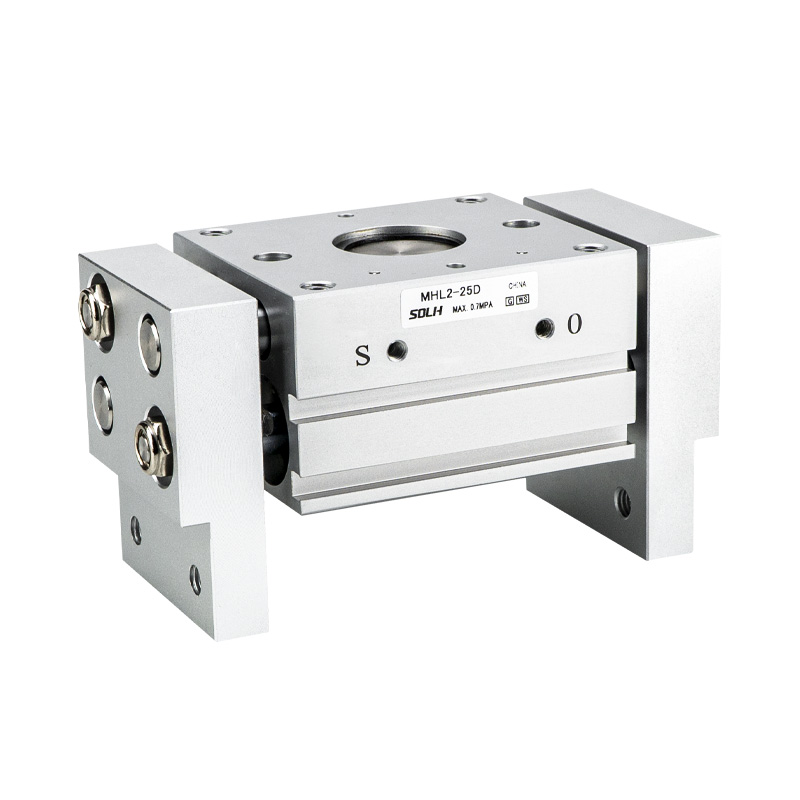

SOLH MHL2 ریک اینڈ پنین وسیع اسٹروک متوازی نیومیٹک گرپر SMC ماڈلز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ ریک اور پنین ٹرانسمیشن مطابقت پذیر جبڑے کی نقل و حرکت کو یقینی بناتی ہے، اعلی سختی اور طاقتور کلیمپنگ فورس فراہم کرتی ہے، جو بیرونی کلیمپنگ اور اندرونی پھیلنے والی گرفت دونوں کے لیے موزوں ہے۔ بور سائز 10/16/20/25/32/40 ملی میٹر مکمل طور پر ڈبل ایکٹنگ ڈیزائن کے ساتھ احاطہ کرتا ہے۔ ہر بور تین اسٹروک ویریئنٹس پیش کرتا ہے: D شارٹ، D1 میڈیم اور D2 لمبا، ±0.1 ملی میٹر کی دوبارہ پوزیشننگ کی درستگی کے ساتھ۔ انٹیگریٹڈ بلٹ ان ڈسٹ وائپر مہریں دھول بھرے سخت ماحول جیسے مشین ٹول ورکشاپس میں مستحکم آپریشن کو قابل بناتی ہیں۔ فور سائیڈ سینسر گرووز لچکدار ملٹی اورینٹیشن انسٹالیشن کی حمایت کرتے ہیں۔ سائز 10~25 معیاری M5 پورٹس کو اپناتے ہیں، جبکہ 32/40 اختیاری G/NPT ایکسپورٹ تھریڈز کو سپورٹ کرتے ہیں۔ جبڑے کے اوور ہینگ کے ساتھ موثر کلیمپنگ فورس کم ہوتی ہے۔ بوجھ کے حساب کتاب کے دوران حفاظتی عنصر ≥1.5 درکار ہے۔ بڑے پیمانے پر شیٹ میٹریل، ٹرے اور ہیوی ورک پیس ہینڈلنگ، مشین ٹول لوڈنگ/ان لوڈنگ اور پیکیجنگ آٹومیشن کے لیے بڑے سائز کے اجزاء کی گرفت کے لیے استعمال کیا جاتا ہے۔

SOLH MHS3 3-Jaw اور MHS4 4-Jaw wedge-cam سیلف سینٹرنگ ہولو نیومیٹک گریپرز مساوی SMC ماڈلز کے ساتھ مکمل طور پر قابل تبادلہ ہیں۔ ویج کیم ٹرانسمیشن ±0.01 ملی میٹر کی ریپیٹ پوزیشننگ کی درستگی کو حاصل کرتے ہوئے سنکرونس جبڑے کے مرکز کو چلاتا ہے۔ بور کا سائز 16 سے 125 ملی میٹر تک ہوتا ہے۔ معیاری ڈبل ایکٹنگ (D) ڈیزائن، اختیاری واحد اداکاری کے ساتھ عام طور پر بند (C) / عام طور پر کھلا (E) موسم بہار کی واپسی کے ورژن۔ سوراخ کے ذریعے مرکزی کھوکھلی ایئر ٹیوبوں، ایجیکٹر پنوں اور آپٹیکل ریشوں کو روٹ کرنے کی اجازت دیتا ہے، جو بیرونی کلیمپنگ اور اندرونی پھیلنے والی گرفت دونوں کو سپورٹ کرتا ہے۔ MHS3 کے یکساں فاصلہ والے تین جبڑے اعلی ہم آہنگی فراہم کرتے ہیں، جو شافٹ، ڈسکس اور انگوٹھی کی شکل والی ورک پیس کے لیے مثالی ہے۔ آرتھوگونی طور پر ترتیب دیے گئے MHS4 کے چار جبڑے جھکاؤ سے بچنے کے لیے مربع، مستطیل اور فاسد فلیٹ حصوں کے لیے مستحکم رکاوٹ فراہم کرتے ہیں۔ بلٹ ان مستقل میگنےٹ M9BW سیریز کے مقناطیسی سوئچ کے ساتھ مطابقت رکھتے ہیں۔ کم پروفائل کمپیکٹ باڈی روبوٹ اینڈ ایفیکٹرز کو بالکل فٹ بیٹھتی ہے۔ مشتق مختلف حالتوں میں دھول سے محفوظ MHSJ3 اور توسیع شدہ کھوکھلی MHSH3 شامل ہیں۔ بڑے پیمانے پر مشین ٹول لوڈنگ/ان لوڈنگ، بیئرنگ پریس فٹنگ، 3C سرکلر اور اسکوائر پرزوں کی ہینڈلنگ اور نلی نما ورک پیس کی سنٹرک اسمبلی پر لاگو ہوتا ہے۔

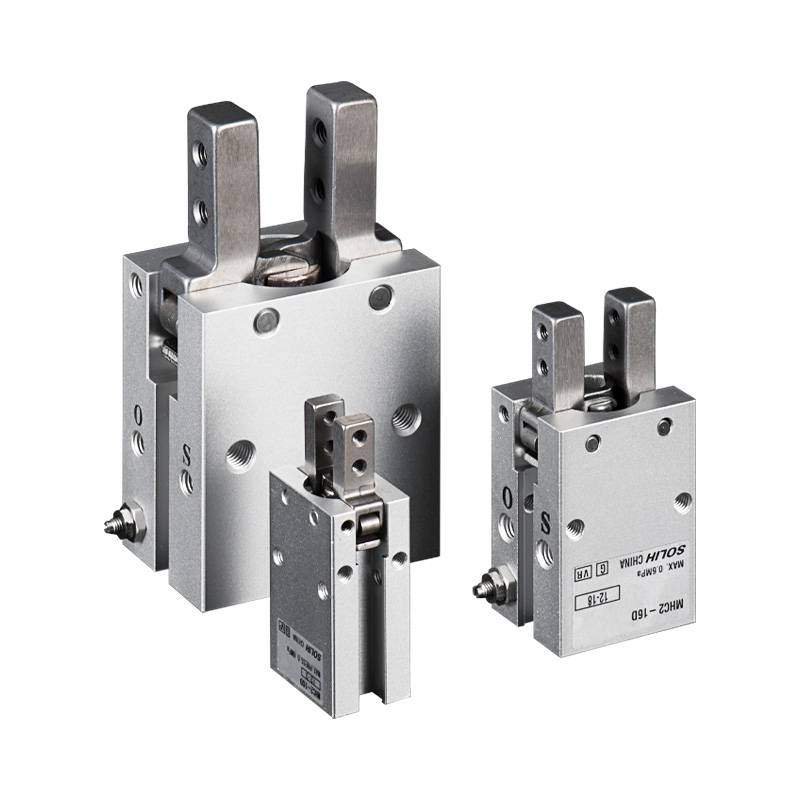

SOLH MHC2 پیوٹ قسم کا اینگولر سوئنگ نیومیٹک گرپر مساوی SMC ماڈلز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ ایک راکر آرم میکانزم جبڑوں کو نچلے محور کے گرد گھومنے کے لیے زیادہ سے زیادہ 30° کے واحد جبڑے کے جھولنے والے زاویے کے ساتھ چلاتا ہے، جو لکیری طور پر حرکت کرنے والے MHZ2 متوازی گرپرز سے مختلف ہے۔ بور کا سائز 6/10/16/20/25 ملی میٹر کا احاطہ کرتا ہے، جو D ڈبل ایکٹنگ اور S سنگل ایکٹنگ عام طور پر اوپن ویریئنٹس میں دستیاب ہے (کوئی NC عام طور پر بند ورژن نہیں)۔ بلٹ ان ون وے تھروٹل والوز براہ راست رفتار ایڈجسٹمنٹ کو قابل بناتے ہیں۔ پہلے سے نصب مقناطیسی حلقے M9BW ریڈ سوئچز کے ساتھ کام کرتے ہیں تاکہ PLC سسٹمز میں جبڑے کے سٹیٹس سگنلز منتقل کر سکیں۔ کم پروفائل کمپیکٹ باڈی محدود گہرائی والی جگہ والے آلات میں بیرونی ریپنگ کلیمپنگ کے لیے مثالی ہے۔ لیور اصول کی وجہ سے، توسیعی فکسچر کے ساتھ موثر کلیمپنگ ٹارک تیزی سے گرتا ہے۔ انتخاب کے دوران جبڑے کی اوور ہینگ کی لمبائی پر مبنی لوڈ کی تصدیق لازمی ہے۔ 3C پلاسٹک ہاؤسنگز، بوتل کے ڈھکنوں اور نلی نما چھوٹے پرزوں کی بیرونی کلیمپنگ، سائیڈ فیڈنگ اور چھوٹے روبوٹ اینڈ انفیکٹرز کے لیے پک اینڈ پلیس کے لیے وسیع پیمانے پر اطلاق ہوتا ہے۔ MHZ2 متوازی گرپرز کی سفارش ان ایپلی کیشنز کے لیے کی جاتی ہے جن کے لیے سینٹرڈ ہائی پریزیشن گرپنگ، طویل فکسچر بوجھ یا پاور آف ہولڈنگ فنکشن کی ضرورت ہوتی ہے۔

SOLH MHY2 کیم سے چلنے والا 180° چوڑا سوئنگ نیومیٹک گرپر مساوی SMC ماڈلز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ یہ گیئر میکانزم کی بجائے کیم ٹرانسمیشن کو اپناتا ہے، ورک پیس کے ڈھیلے ہونے سے بچنے کے لیے -3° اوور کلوز پوزیشن کے ساتھ زیادہ سے زیادہ 180° اوپننگ اینگل حاصل کرتا ہے۔ بور کے سائز 10/16/20/25 ملی میٹر پر محیط ہیں، مکمل طور پر ڈبل ایکٹنگ کے بغیر واحد اداکاری NO/NC متغیرات، اور دوبارہ پوزیشننگ کی درستگی ±0.02 ملی میٹر تک پہنچ جاتی ہے۔ آپٹمائزڈ تنگ کلیئرنس کی تعمیر دھول کی مزاحمت کو بڑھاتی ہے۔ فور سائیڈ سینسر گرووز دستیاب ہیں، اور تھرو ہول ماؤنٹنگ اختیاری ہے۔ بلٹ ان مقناطیسی حلقے PLC کو کھلے/بند فیڈ بیک سگنل بھیجنے کے لیے M9 سیریز کے ریڈ سوئچز کے ساتھ کام کرتے ہیں۔ لیور ٹرانسمیشن کی وجہ سے، جبڑے کے اوور ہینگ کے ساتھ موثر کلیمپنگ فورس تیزی سے کم ہو جاتی ہے۔ انتخاب کے دوران ٹارک کی تصدیق کی ضرورت ہے، اور بازو کی لمبائی 35 ملی میٹر کے اندر کی سفارش کی جاتی ہے۔ چھوٹے روبوٹ اینڈ انفیکٹرز پر بڑے قطر کے نلی نما اور فاسد ورک پیس کو چننے اور پلٹانے کے لیے مثالی ہے۔ MHW2 گیئر سوئنگ گریپر کی سفارش کی جاتی ہے اگر پاور آف ہولڈنگ یا بڑے ہیوی ڈیوٹی بور کی ضرورت ہو؛ MHZ2 متوازی گرپر سینٹرڈ لکیری کلیمپنگ کے لیے ترجیح دی جاتی ہے۔

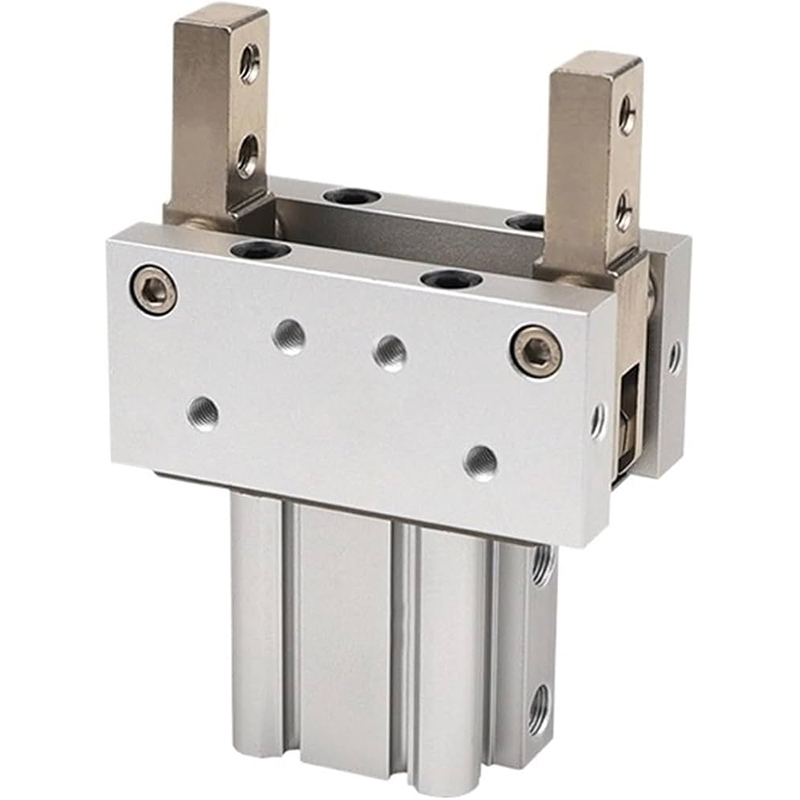

SOLH MHT2 ٹوگل جوائنٹ ہیوی ڈیوٹی سیلف لاکنگ نیومیٹک گرپر مساوی SMC ماڈلز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ ٹوگل لنکیج ڈیڈ پوائنٹ ڈھانچہ کلیمپنگ فورس کو 3~5 گنا بڑھا دیتا ہے۔ مکینیکل سیلف لاکنگ ایک بار مکمل طور پر بند ہونے کے بعد، ورک پیس کو گرنے سے روکنے کے لیے 80% سے زیادہ کلیمپنگ فورس کو برقرار رکھتی ہے، جو اوور ہیڈ روبوٹ ہینڈلنگ اور ہائی سیفٹی اسٹیشنوں کے لیے مثالی ہے۔ بور کے سائز 32/40/50/63 ملی میٹر پر محیط ہیں، جو معیاری D قسم میں پیش کیے گئے ہیں اور ہلکے وزن والے DZ ویرینٹ میں پیش کیے گئے ہیں۔ مقناطیسی سوئچز (M9BW) لچکدار سینسر کے انتظام کے لیے چار اطراف میں نصب کیے جا سکتے ہیں۔ اعلی طاقت کے مرکب سٹیل کے جبڑے اور لباس مزاحم ربط سے لیس، یہ طویل مدتی تیل سے پاک مسلسل آپریشن کی حمایت کرتا ہے۔ جھول کا زاویہ 23°~28° کے اندر محدود ہے، لہذا انتخاب کے دوران ورک پیس کی کلیئرنس کی تصدیق ہونی چاہیے۔ بڑے پیمانے پر آٹوموٹو اجزاء، کاسٹ اور جعلی حصوں، ہیوی ڈیوٹی مشین ٹول لوڈنگ اور دبانے والے سامان کے حفاظتی فکسچر کے لیے استعمال کیا جاتا ہے۔ لاکنگ فنکشن کے بغیر عام متوازی گرپرز کے برعکس، MHT2 بھاری بوجھ کے لیے ترجیحی حل ہے جس میں اینٹی ڈراپ تحفظ کی ضرورت ہوتی ہے۔

SOLH MHW2 ریک اینڈ پنین 180° سوئنگ نیومیٹک گرپر مساوی SMC ماڈلز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ ریک اور پینیئن گیئر ڈرائیو سڈول مطابقت پذیر جبڑے کے جھولے کو قابل بناتی ہے، ہر جبڑا کل 180° کھلنے کے لیے 90° تک گھومتا ہے، مطابقت پذیری کی غلطی ≤0.1° کے ساتھ متوازن کلیمپنگ کی ضمانت اور ورک پیس کو پھسلنے سے روکتا ہے۔ مکمل طور پر ڈبل ایکٹنگ کنفیگریشن میں بور کا سائز 20 سے 50 ملی میٹر تک ہوتا ہے۔ جبڑے مکمل کھلنے پر جسم کے ساتھ کھڑے ہوتے ہیں، مقبوضہ جگہ کو کم سے کم کرتے ہیں اور مکینیکل سے بچنے اور ورک پیس کو پلٹنے میں سہولت فراہم کرتے ہیں۔ ہارڈ اینوڈائزڈ مربع ایلومینیم باڈی میں غیر محدود مقناطیسی سوئچ کی تنصیب کے لیے چار طرفہ سینسر گرووز ہیں۔ آپٹمائزڈ ڈسٹ پروف سگ ماہی دھول بھری ورکشاپوں میں طویل سائیکل آپریشن کی حمایت کرتی ہے۔ کیمرے سے چلنے والے MHY2 کے مقابلے میں، MHW2 زیادہ بوجھ کی گنجائش اور بہتر ہم آہنگی فراہم کرتا ہے۔ ٹوگل MHT2 کے برعکس، اس میں کوئی پاور آف سیلف لاکنگ نہیں ہے لیکن یہ بہت بڑا سوئنگ اینگل فراہم کرتا ہے۔ درمیانے بوجھ والے ورک پیس (1~20 کلوگرام)، کارٹن، پلاسٹک کے بڑے پرزوں اور محدود آٹومیشن اسٹیشنوں میں لوڈنگ/ان لوڈنگ کے لیے وسیع پیمانے پر استعمال کیا جاتا ہے۔

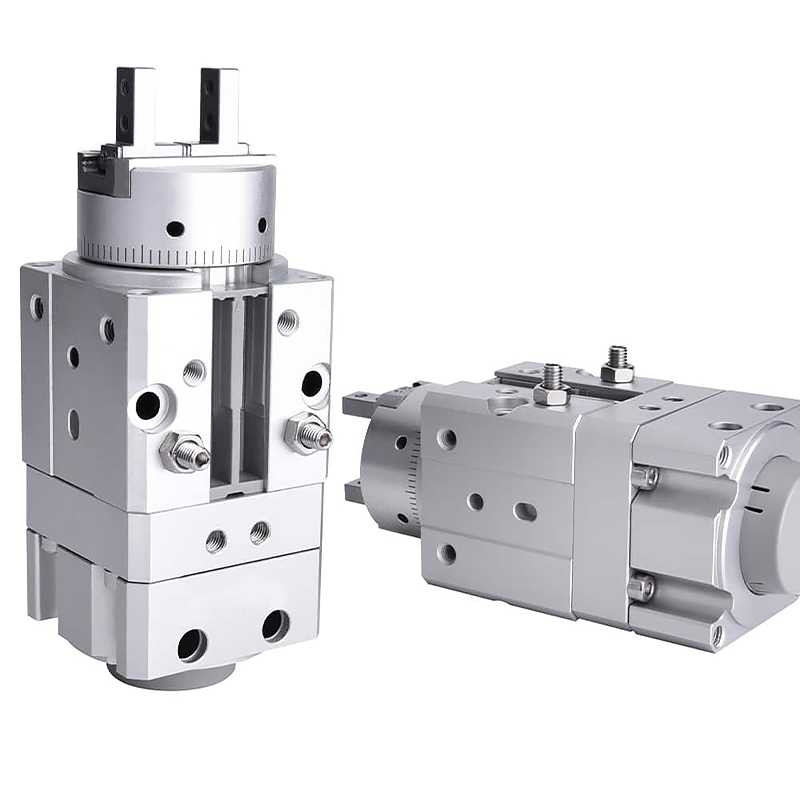

SOLH MRHQ وین ٹائپ انٹیگریٹڈ روٹری گرپر مساوی SMC ماڈلز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ یہ ایک وین روٹری ماڈیول اور متوازی ایئر گرپر کو سنگل ایکچیویٹر میں ضم کرتا ہے، روٹری ٹیبل کے علاوہ الگ انگلی سلنڈر کے اسپلٹ امتزاج کی جگہ لے لیتا ہے۔ مجموعی طور پر لمبائی تقریباً 20% تک کم ہو جاتی ہے اور گردش کے دوران نلیاں ڈریگ کی مداخلت کو ختم کر دیا جاتا ہے۔ بور کے سائز معیاری 90° اور 180° گردش ورژن کے ساتھ 10/16/20/25 ملی میٹر پر محیط ہیں۔ اینڈ اسٹاپ سکرو ±10° کل کونیی ٹھیک ایڈجسٹمنٹ کو فعال کرتے ہیں۔ ڈبل ایکٹنگ کرنے والا متوازی جبڑا ±0.01 ملی میٹر کی دوبارہ پوزیشننگ کی درستگی حاصل کرتا ہے۔ تلاش کرنے والے مالکان اور پن ہولز کے ساتھ مل کر پانچ بڑھتی ہوئی سطحیں تیزی سے سینٹرنگ اور ملٹی اورینٹیشن اسمبلی کو فعال کرتی ہیں۔ بلٹ ان مقناطیسی حلقے مکمل PLC انٹر لاک کنٹرول کے لیے روٹری حدود اور جبڑے کی کھلی/بند حالت دونوں کا پتہ لگانے کے لیے چار M9 سیریز کے ریڈ سوئچز کو سپورٹ کرتے ہیں۔ تیل سے پاک خود چکنا کرنے والے ڈھانچے کو اپناتے ہوئے، یہ 0.1 سے 5 کلو گرام تک ہلکے اور درمیانے بوجھ کے لیے محدود جگہ 3C الیکٹرانکس اور پیکیجنگ آٹومیشن لائنوں میں ورک پیس کی گرفت، فلپنگ اور سمت کی تبدیلی کے لیے وسیع پیمانے پر استعمال ہوتا ہے۔ لوڈ سلیکشن کے دوران کم از کم 30% حفاظتی مارجن درکار ہے۔
