3F / 3FM سیریز 3/2 وے فٹ پیڈل والو | عام طور پر بند براہ راست اداکاری نیومیٹک پاؤں والو

برانڈ: SOLH by Richge Technology | AirTAC 3F/3FM فٹ والو کے لیے مکمل ہم آہنگ تبدیلی

1. پروڈکٹ کا جائزہ

     SOLH 3F اور 3FM سیریز ہیں۔3/2 راستہ براہ راست اداکاری عام طور پر نیومیٹک پاؤں پیڈل والوز بنداصل AirTAC 3F210 اور 3FM210 ماڈلز کے ساتھ مکمل طور پر ہم آہنگ اور قابل تبادلہ۔ 3F210 ہیوی ڈیوٹی ڈائی کاسٹ ایلومینیم ہاؤسنگ کو اپناتا ہے، جبکہ 3FM210 میں ہلکا پھلکا منی پلاسٹک ڈھانچہ ہے۔ دونوں سیریز معیاری P/A/R ایئر پورٹ منطق کے ساتھ بلٹ ان ایگزاسٹ ڈیزائن کو اپناتے ہیں۔ ہینڈز فری نیومیٹک سوئچنگ ڈیوائسز کے طور پر کام کرتے ہوئے، وہ بڑے پیمانے پر سنگل ایکٹنگ سلنڈر کنٹرول، ویکیوم بریکنگ، مینوئل جاگ ایئر سرکٹ آن آف، سٹیمپنگ اور فکسچر کلیمپنگ کنٹرول کے لیے استعمال ہوتے ہیں۔

  1.1 کور ایئر پورٹ کی منطق اور کام کرنے کا اصول

     • ایئر پورٹ کی تعریف: پی (ایئر انلیٹ)، اے (ورکنگ آؤٹ لیٹ)، آر (بلٹ ان ایگزاسٹ پورٹ)

     • عام طور پر بند حالت (پیڈل جاری): P انلیٹ بند، ایک پورٹ R ایگزاسٹ پورٹ کے ساتھ سلنڈر کے بقایا دباؤ کو فوری طور پر چھوڑنے کے لیے رابطہ کرتا ہے۔

     • ورکنگ اسٹیٹ (پیڈل دبایا ہوا): P-A سرکٹ ایئر سپلائی کے لیے کھل گیا، R ایگزاسٹ پورٹ دباؤ کو برقرار رکھنے کے لیے بند کر دیا گیا۔

     • لاکنگ فنکشن (L لاحقہ): لاکنگ ٹیب کی ساخت سے لیس۔ مسلسل ہوا کی فراہمی کے لیے پیڈل کو لاک کرنے کے لیے ایک بار دبائیں؛ غیر مقفل کرنے اور دباؤ سے نجات کو دوبارہ ترتیب دینے کے لیے دوبارہ دبائیں۔

     • معیاری فنکشن: نان-ایل ماڈلز فوری سیلف ری سیٹ قسم کے ہوتے ہیں، خود بخود ہوا کو بند کر دیتے ہیں اور پاؤں کی رہائی کے بعد دباؤ چھوڑ دیتے ہیں۔

2. ماڈل کوڈنگ کے اصول اور تعریف

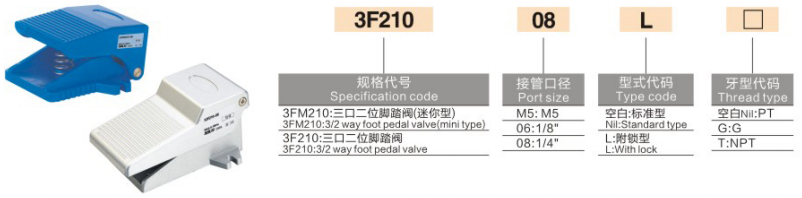

     کوڈنگ لاجک: 3(F/FM)210 - [پورٹ سائز] [L لاکنگ] - [تھریڈ کی قسم]

  2.1 سیریز ہاؤسنگ کی تعریف

     • 3F210: معیاری ہیوی ڈیوٹی ایلومینیم الائے ہاؤسنگ 3/2 وے فٹ والو

     • 3FM210: چھوٹے ہلکے پلاسٹک فٹ والو، تنگ جگہ کی تنصیب کے لیے کمپیکٹ سائز

  2.2 پورٹ سائز کی تفصیلات

     • M5: M5×0.8 باریک دھاگہ (3FM منی ماڈل، مائیکرو پائلٹ ایئر کنٹرول کے لیے خصوصی)

     • 06: G1/8 (PT1/8) معیاری دھاگہ

     • 08: G1/4 (PT1/4) صنعتی ٹولنگ کے لیے مین اسٹریم یونیورسل تفصیلات

  2.3 فنکشن اور تھریڈ لاحقہ

     • L لاحقہ: طویل وقت کے دباؤ کے انعقاد کے لئے خود تالا لگا ڈھانچہ کے ساتھ

     • نہیں ایل: فوری خود ری سیٹ کی قسم، پیڈل کی رہائی کے بعد خودکار دباؤ سے نجات

     • تھریڈ کی قسم: خالی = پی ٹی ٹیپر تھریڈ؛ G=برطانوی معیاری متوازی دھاگہ؛ T=NPT امریکن ٹیپر تھریڈ

     ماڈل کی مثال: 3F210-08L | جی 1/4 پورٹ ایلومینیم الائے فٹ والو سیلف لاکنگ فنکشن کے ساتھ۔ 3FM210-M5 | M5 تھریڈ منی پلاسٹک مائیکرو فٹ والو

  2.4 مکمل سیریز کی تفصیلات کا موازنہ جدول

3. بنیادی تکنیکی پیرامیٹرز

4. انتخاب کا امتیاز: 3F ایلومینیم سیریز بمقابلہ 3FM منی پلاسٹک سیریز

5. فنکشنل امتیاز: سیلف ری سیٹ بمقابلہ سیلف لاکنگ

     • غیر ایل فوری سیلف ری سیٹ کی قسم: پیڈل پاؤں چھوڑنے کے بعد خود بخود ریباؤنڈ ہو جاتا ہے، ہوا کی سپلائی بند کر دیتا ہے اور پورٹ A سے دباؤ چھوڑتا ہے۔ یہ جاگنگ اور وقفے وقفے سے کنٹرول کے منظرناموں کے لیے سب سے عام قسم ہے۔

     • L لاحقہ سیلف لاکنگ کی قسم: مسلسل ہوا کی فراہمی اور دباؤ کو روکنے کے لیے پیڈل کو لاک کرنے کے لیے ایک بار دبائیں؛ غیر مقفل کرنے اور بقایا دباؤ کو چھوڑنے کے لیے دوبارہ دبائیں خاص طور پر نیومیٹک سرکٹس کو برقرار رکھنے والے طویل وقت کے دباؤ کے لیے ڈیزائن کیا گیا ہے۔

6. تبدیلی اور عام ایپلی کیشنز

  6.1 ہم آہنگ تبدیلی

     SOLH 3F/3FM سیریز اصل AirTAC 3F210/3FM210 سیریز اور گھریلو Xinchang/SOLIH کے مساوی ماڈلز کو مکمل طور پر بدل دیتی ہے، اور کامل جہتی اور فعال مطابقت کے ساتھ پرانے FV320 فٹ پیڈل والوز کو براہ راست اپ گریڈ اور تبدیل کر سکتی ہے۔

 6.2 عام درخواست کے منظرنامے۔

     • سنگل ایکٹنگ سلنڈر فٹ کنٹرول: ایئر سورس → 3F فٹ والو → سنگل ایکٹنگ سلنڈر؛ جب پیڈل جاری ہوتا ہے تو سلنڈر خود بخود واپس آجاتا ہے اور دباؤ جاری کرتا ہے، محفوظ وقفے وقفے سے آپریشن کا احساس کرتے ہوئے۔

     • ویکیوم سکشن کپ پریشر ریلیف: خلا کو کاٹنے کے لیے ہوا کی فراہمی کا مرحلہ؛ ہوا کو ختم کرنے کے لیے پیڈل کو چھوڑیں اور فوری ورک پیس کی رہائی کے لیے سکشن کپ ہولڈنگ فورس کو ختم کریں۔

     • صنعتی پروسیسنگ کنٹرول: چھوٹی سٹیمپنگ مشینوں، گرائنڈرز اور نیومیٹک فکسچر کلیمپنگ سسٹمز کے لیے دستی فٹ سوئچنگ، موثر آپریشن کے لیے ہاتھوں کو آزاد کرنا۔

ایک جملے کا خلاصہ

     SOLH 3F/3FM سیریز 3/2 راستہ عام طور پر بند فٹ پیڈل والوز میں ہیوی ڈیوٹی ایلومینیم سیلف ری سیٹ/سیلف لاکنگ ماڈلز اور چھوٹے ہلکے وزن والے پلاسٹک ماڈل شامل ہیں۔ IP54 ڈسٹ پروف اور سپلیش پروف کارکردگی، لیوب سے پاک آپریشن اور مکمل AirTAC مطابقت کے ساتھ، یہ سلنڈر کنٹرول، ویکیوم بریکنگ اور انڈسٹریل ٹولنگ آپریشن کے لیے معیاری ہینڈز فری نیومیٹک سوئچنگ والوز ہیں۔
