نیومیٹک اجزاء سیریز

SOLH DNC ٹائی راڈ فری پروفائل نیومیٹک سلنڈر سختی سے ISO 15552 اور VDMA 24562 بین الاقوامی معیارات کی تعمیل کرتے ہیں، جو کہ بغیر کسی رکاوٹ کے آلات کی اپ گریڈیشن اور بیرون ملک برآمدی منصوبوں کے لیے مرکزی دھارے کے یورپی معیار کے سلنڈروں کے ساتھ بالکل بدل سکتے ہیں۔ مربوط مربع ہائی رگڈیٹی ایلومینیم پروفائل اعلی ساختی استحکام اور صاف ترتیب کے لیے بے نقاب ٹائی راڈز کو ہٹاتا ہے، آسان مقناطیسی سوئچ کی تنصیب کے لیے بلٹ ان ڈوئل سائیڈ سینسر گرووز کے ساتھ جوڑا بنایا گیا ہے۔ معیاری پی پی وی ڈوئل اینڈ ایڈجسٹ ایبل ایئر کشن تیز رفتار ہیوی ڈیوٹی ریپروکیشن کے دوران جڑواں ٹکراؤ کو مؤثر طریقے سے کشن کرتے ہیں۔ پریمیم کم رگڑ کمپوزٹ سیلنگ 4000km تک پہنچنے والے کل سروس اسٹروک کے ساتھ تیل سے پاک دوڑ کی حمایت کرتی ہے اور ±0.05mm کے اندر پوزیشننگ کی درستگی کو دہراتی ہے۔ اختیاری کنفیگریشنز اینٹی روٹیشن اسکوائر راڈ، ڈبل راڈ، پوزیشن لاکنگ یونٹس اور اینڈ مکینیکل لاک کا احاطہ کرتی ہیں۔ ہماری مستحکم بڑے پیمانے پر پیداوار کافی اسپاٹ اسٹاک کی ضمانت دیتی ہے، جو آٹوموٹو آٹومیشن، درست الیکٹرانکس، پیکیجنگ مشینری اور یورپی معیاری خودکار پروڈکشن لائنوں میں وسیع پیمانے پر تعینات ہے جو طویل عرصے تک مستحکم آپریشن کی ضرورت ہوتی ہے۔

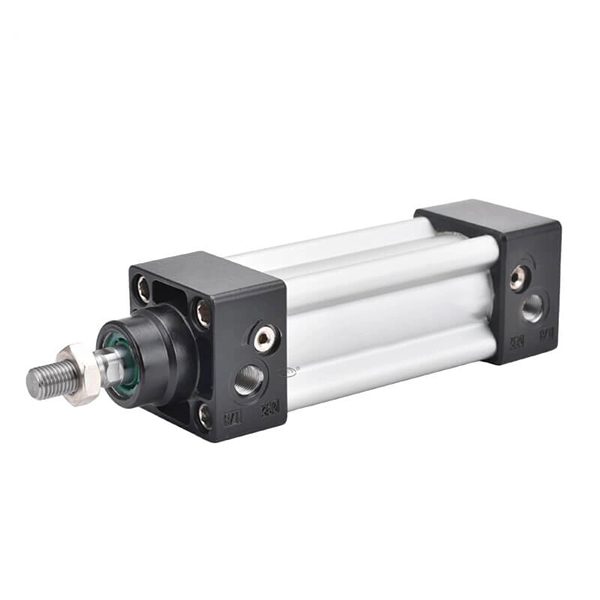

SOLH SI سیریز کے ٹائی راڈ سے پاک پروفائل نیومیٹک سلنڈر سختی سے ISO 15552 (سابقہ ​​ISO 6431) اور VDMA 24562 بین الاقوامی معیارات کی تعمیل کرتے ہیں، جو فیسٹو DNC، SE اور DSBA سیریز کے سلنڈروں کے ساتھ لاگت سے موثر درمیانی درجے کے متبادل کے طور پر بالکل بدل سکتے ہیں۔ بے نقاب ٹائی راڈز کے بغیر مربوط ستارے کی شکل کے مربع ایلومینیم الائے پروفائل کے ساتھ بنایا گیا، سلنڈر باڈی اعلی ساختی سختی، شاندار اینٹی ٹارشن اور اینٹی ڈیفلیکشن کارکردگی کے ساتھ ساتھ ایک صاف ستھرا، سنکنرن مزاحم بیرونی مثالی خودکار خطوط پر ساتھ ساتھ ترتیب کے لیے پیش کرتا ہے۔ دونوں طرف بلٹ ان ڈیڈیکیٹڈ سینسر گرووز بغیر کسی اضافی بریکٹ کے AirTAC CMSE، DMSE اور CS1 مقناطیسی سوئچز کی براہ راست تنصیب کی حمایت کرتے ہیں۔ پی پی وی لچکدار بمپرز کے ساتھ جوڑ بنانے والے معیاری ڈوئل سائیڈ دستی طور پر ایڈجسٹ ایبل ایئر کشن سے لیس، یہ تیز رفتار ہیوی ڈیوٹی ریپروکیشن کے دوران مؤثر طریقے سے جڑواں اثرات کو کم کرتا ہے اور شور کو دباتا ہے۔ پریمیم ڈوئل Y- ٹائپ کمپنسیشن سیلنگ سسٹم 0.1 MPa کے انتہائی کم ابتدائی دباؤ اور مستحکم طویل مدتی تیل سے پاک آپریشن کو یقینی بناتا ہے۔ اس کا ہارڈ کروم پلیٹڈ 45# اسٹیل پسٹن راڈ بہترین لباس اور زنگ کے خلاف مزاحمت کا حامل ہے۔ متنوع صنعتی تقاضوں کو پورا کرنے کے لیے حسب ضرورت متغیرات کا ایک مکمل لائن اپ SID ڈبل سنکرونس راڈ، SIJ اسٹروک-ایڈجسٹ ایبل ماڈل، SIL پوزیشن لاکنگ ورژن، SIF والو-سلینڈر انٹیگریٹڈ ایکچوایٹر اور SIQ اینٹی ٹورشن اسکوائر پسٹن راڈ کی قسم کا احاطہ کرتا ہے۔ ریئل ٹائم پسٹن پوزیشن فیڈ بیک اور PLC لنکیج کنٹرول کے لیے پوری سیریز میں پہلے سے پہلے سے نصب مقناطیسی انگوٹھی ہے۔ یورپی معیاری برآمدی مشینری، خودکار اسمبلی، پیکیجنگ، میٹریل ہینڈلنگ اور مشین ٹول سے متعلق معاون ڈرائیو میں وسیع پیمانے پر اپنایا گیا، یہ روایتی ٹائی راڈ SC سلنڈرز اور زیادہ قیمت والے درآمدی DNC سلنڈروں کو تبدیل کرنے کے لیے قابل اعتماد کارکردگی اور مسابقتی قیمتوں میں توازن رکھتا ہے۔

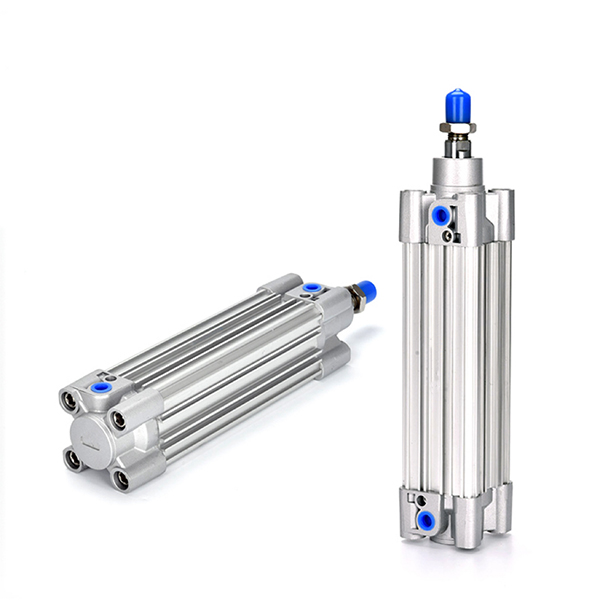

SOLH CP96S ٹائی راڈ پروفائل سلنڈر ISO15552 اور VDMA24562 معیارات کی تعمیل کرتا ہے، جو اصل CP96S سیریز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ ایڈجسٹ ایبل ایئر کشن اور ربڑ پیڈ کے امتزاج کے ساتھ ڈوئل بفر سسٹم کے ساتھ ڈیزائن کیا گیا، یہ 50~1000mm/s پر تیز رفتار اور ہائی فریکونسی ریپروکیشن کے تحت کم شور اور ہلکا اثر حاصل کرتا ہے۔ بلٹ ان ٹائی راڈ ایلومینیم بیرل روایتی ٹائی راڈ سلنڈروں سے 15% ہلکا ہے جس میں زیادہ سختی اور بہترین آفسیٹ بوجھ مزاحمت ہے۔ ویریئنٹس میں سنگل راڈ اسٹینڈرڈ ٹائپ اور CP96SD اینٹی ٹارشن ڈبل راڈ ماڈل شامل ہیں۔ بلٹ ان مقناطیسی انگوٹی M9B/A93 سینسر کے لیے اختیاری؛ اعلی درجہ حرارت اور سٹینلیس سٹیل پسٹن راڈ ورژن دستیاب ہیں۔ بور φ32~125mm، 2000mm تک اپنی مرضی کے مطابق اسٹروک۔ عالمی آلات کی تبدیلی کے لیے مشین ٹولز اور ہیوی ڈیوٹی پیکیجنگ آٹومیشن پر بڑے پیمانے پر استعمال کیا جاتا ہے۔

SOLH HLH انتہائی پتلی سائیڈ L ریل لکیری سلائیڈ سلنڈر انٹیگریٹڈ سنگل سائیڈ ری سرکولیٹنگ بال گائیڈ ریل کو اپناتا ہے جس میں سلم لو پروفائل باڈی ہے تاکہ تنصیب کی جگہ کو بچایا جا سکے، ایک ڈبل ایکٹنگ نیومیٹک سلائیڈ جو ہلکے بوجھ کی درست پوزیشننگ کے لیے وقف ہے۔ بور کے سائز کی حد 6، 10، 16 سے 20 ملی میٹر تک ہوتی ہے جس میں معیاری اسٹروک 5–60 ملی میٹر، آپریٹنگ پریشر 0.15~0.7 MPa اور کام کا درجہ حرارت -20℃ سے 70℃ تک ہوتا ہے۔ سلنڈر باڈی میں لچکدار پائپنگ لے آؤٹ کے لیے 4 سمت بڑھتے ہوئے ٹیپڈ ہولز اور 3 سائیڈ ایئر پورٹس ہیں۔ سلائیڈ کیریج اوپر اور سامنے کی سطحوں پر فکسچر ٹیپڈ ہولز اور پوزیشننگ پن ہولز سے لیس ہے۔ ایک بلٹ ان مقناطیسی انگوٹھی معیاری کے طور پر آتی ہے، جس میں مقناطیسی سرکنڈوں کے سوئچ کو بڑھانے کے لیے دوہری سائیڈ سلاٹ ہوتے ہیں۔ پسٹن راڈ اور کیریج کے درمیان تیرتا ہوا جوائنٹ لیٹرل سائیڈ بوجھ کو ختم کرتا ہے اور بہترین سیدھا پن اور گردش مخالف درستگی کو یقینی بناتا ہے۔ جڑواں ریل HLQ سیریز کے مقابلے میں، HLH محدود تنگ جگہ کے لیے پتلا خاکہ پیش کرتا ہے، جو وسیع پیمانے پر 3C اور سیمی کنڈکٹر منی انسپکشن جیگس، لائٹ ڈیوٹی پش کلیمپنگ یونٹس اور کمپیکٹ آٹومیشن مشینری کے اندر ریسیپروکیٹنگ پوزیشننگ میکانزم میں لاگو ہوتا ہے۔

SOLH HLQ/HLQL ٹوئن شافٹ سلائیڈرز ری سرکولیٹنگ بال لکیری گائیڈز کو اپناتے ہیں، بشمول HLQ کومپیکٹ معیاری ورژن جس میں سائیڈ ماونٹڈ سلنڈر اور انتہائی سخت سڈول HLQL ماڈل شامل ہیں۔ بور کا سائز 6 سے 25 ملی میٹر تک ہوتا ہے اور اسٹروک 10-150 ملی میٹر ہوتا ہے۔ جڑواں متوازی پسٹن راڈ ڈیزائن مضبوط زور اور بہترین اینٹی ٹورشن اور اینٹی روٹیشن کارکردگی فراہم کرتا ہے۔ پسٹن اور سلائیڈ کیریج کے درمیان ایک بلٹ ان فلوٹنگ جوائنٹ سنکی لیٹرل بوجھ کو آفسیٹ کرتا ہے۔ بیس میں 3 سمت میں بڑھتے ہوئے ٹیپڈ ہولز ہیں، جبکہ سلائیڈ کیریج ملٹی سرفیس فکسچر بڑھتے ہوئے سوراخ اور پوزیشننگ پن فراہم کرتی ہے۔ مقناطیسی سرکنڈوں کے سوئچز اور بلٹ ان میگنیٹ کے لیے سائیڈ سلاٹ معیاری کے طور پر آتے ہیں۔ ایک سے زیادہ بفر آپشنز دستیاب ہیں: ڈبل / سنگل ایڈجسٹ ایبل ایئر بفر، ہائیڈرولک شاک ابزربر اور بیرونی اسٹاپ بلاکس ہموار ریپروکیشن اور ہائی ریپیٹ پوزیشننگ کی درستگی کے لیے۔ HLQ محدود جگہ کے ساتھ درمیانے-چھوٹے بوجھ کو فٹ کرتا ہے، جبکہ سڈول HLQL بھاری بوجھ اور شدید سنکی آفسیٹ کو ہینڈل کرتا ہے۔ بڑے پیمانے پر خود کار طریقے سے منتقلی، صحت سے متعلق کلیمپنگ اور 3C میں لکیری پوزیشننگ، سیمی کنڈکٹر اسمبلی اور ٹیسٹنگ آلات کے لیے استعمال کیا جاتا ہے۔

SOLH HLS/HLSL ٹوئن شافٹ سلائیڈز لائن-کانٹیکٹ کراس رولر گائیڈز کو اپناتے ہیں، HLQ بال گائیڈ ماڈلز کے مقابلے بہت زیادہ سختی، پوزیشننگ کی درستگی اور سنکی بوجھ کے خلاف مزاحمت فراہم کرتے ہیں۔ دو قسمیں دستیاب ہیں: معیاری HLS جس کے ساتھ سائیڈ ماونٹڈ کمپیکٹ سلنڈر درمیانے چھوٹے بوجھ کے لیے بغیر شدید آفسیٹ کے؛ بھاری بوجھ، بڑے سنکی ٹارک اور انتہائی درست مطالبات کے لیے سینٹرڈ سلنڈر اور دوہری متوازی رولرس کے ساتھ سڈول HLSL۔ بور کا سائز 6-25 ملی میٹر اور اسٹروک 10-150 ملی میٹر کا احاطہ کرتا ہے۔ جڑواں پسٹن راڈز طاقتور تھرسٹ اور اینٹی ٹورشن کارکردگی فراہم کرتے ہیں، جبکہ بلٹ ان فلوٹنگ جوائنٹ لیٹرل ڈیفلیکشن تناؤ کو ختم کرتے ہیں۔ بیس 3 سمتوں میں بڑھتے ہوئے سوراخوں کو سپورٹ کرتا ہے، سلائیڈ کیریج میں ملٹی سرفیس فکسچر تھریڈز اور پوزیشننگ پنز اور میگنیٹک رِنگ پلس سینسر سلاٹس معیاری ہوتے ہیں۔ ایڈجسٹ ایبل ایئر بفرز، ہائیڈرولک جھٹکا جذب کرنے والے اور بیرونی مکینیکل اسٹاپس اختیاری لوازمات ہیں۔ آپریٹنگ درجہ حرارت -20 ℃ سے 70 ℃ تک ہے۔ بڑے پیمانے پر سیمی کنڈکٹر، میڈیکل آٹومیشن، مشین ٹول جیگس اور دیگر ہیوی ڈیوٹی الٹرا پریزین ٹرانسفر اور کلیمپنگ پوزیشننگ اسٹیشنوں میں استعمال ہوتا ہے۔

SOLH MSQ ریک اور پنین روٹری ایکچوایٹر برابر SMC روٹری ٹیبلز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ سڈول ڈوئل پسٹن گیئر ریک ڈھانچے سے چلایا گیا، یہ 3 ~ 4 گنا زیادہ ٹارک اور اعلیٰ ریڈیل اور محوری بوجھ کی صلاحیت بمقابلہ وین قسم کے CRQ سلنڈرز پیدا کرتا ہے۔ دو درجات دستیاب ہیں: H9 رواداری کے ساتھ MSQB معیاری سیریز اور MSQA اعلی درستگی والی سیریز جس میں H8 فٹ اور ±0.01mm ریپیٹ پوزیشننگ کی درستگی ہے۔ روٹری ٹیبل پر پہلے سے مشینی پن کے سوراخوں اور فکسچر ٹیپنگ ہولز کے ساتھ ساتھ وائرنگ اور نلیاں کی روٹنگ کے لیے سوراخ کے ذریعے ایک مرکزی کھوکھلا ہوتا ہے۔ لامحدود ایڈجسٹ ہونے والی سوئنگ رینج 0~190° کے لیے ڈوئل اینڈ اینگل ایڈجسٹمنٹ سکرو سے لیس، فکسڈ 90°/180° سوئنگ ویریئنٹس اختیاری ہیں۔ دو ڈیمپنگ سلوشنز پیش کیے جاتے ہیں: معیاری ربڑ کے بمپر اور لاحقہ-R مربوط ہائیڈرولک شاک ابزربرز (L لو کائینیٹک انرجی / ایچ ہائی کائنٹک انرجی)۔ ڈوئل پائپنگ لے آؤٹ میں ڈیفالٹ اینڈ فیس پورٹس اور ای سائیڈ فرنٹ پورٹس شامل ہیں۔ بلٹ ان مقناطیسی حلقے PLC کو پوزیشن فیڈ بیک سگنلز منتقل کرنے کے لیے M9BW ریڈ سوئچز کو سپورٹ کرتے ہیں۔ فریم کا سائز 10 سے 200 تک ہوتا ہے، جو چکنا سے پاک آپریشن کے لیے لمبی عمر والی چکنائی سے پہلے سے بھرا ہوتا ہے۔ پی سی بی آپٹیکل انسپیکشن، مائیکرو چِپ پریزین پوزیشننگ، پیکیجنگ ڈائریکشن سوئچنگ، مشین ٹول ورک پیس فلپنگ اور انڈیکسنگ، ٹرن اوور اور ملٹی اینگل پوزیشننگ آٹومیشن کے لیے منی مینیپلیٹر اینڈ روٹری جوائنٹس پر وسیع پیمانے پر لاگو ہوتا ہے۔

SOLH MSZ تھری پوزیشن والے ریک اور پنین نیومیٹک روٹری سلنڈرز تین پوائنٹ لاکنگ پوزیشننگ (بائیں حد / انٹرمیڈیٹ اسٹاپ / دائیں حد) حاصل کرنے کے لئے انجنیئر کردہ وقف شدہ روٹری ایکچیوٹرز ہیں، جو روایتی دو پوزیشن والے روٹری سلنڈروں کی وسط سٹیشن پوزیشننگ کی کمی کو حل کرتے ہیں۔ اس سیریز کو فل پوزیشن سوئچنگ کے لیے صرف ایک 5/3 طرفہ سینٹر پریشر سولینائیڈ والو کی ضرورت ہے، سسٹم لے آؤٹ کو آسان بنانے اور انجینئرنگ کے مجموعی اخراجات کو کم کرنے کے لیے پیچیدہ ڈوئل والو نیومیٹک سرکٹس کو ہٹانا۔ انٹرمیڈیٹ لاکنگ پوزیشن ±10° ٹھیک زاویہ ایڈجسٹمنٹ کی حمایت کرتی ہے، جبکہ بائیں اور دائیں سفری حدود 0~95° کے اندر الگ الگ ٹیون ایبل ہیں، لچکدار ملٹی اینگل پوزیشننگ فراہم کرتی ہے۔ اس کی درجہ بندی چار خصوصیات میں کی گئی ہے: بنیادی MSZB، اعلیٰ درستگی والا MSZA، ربڑ بفر MSZB-R اور ہائیڈرولک بفر MSZA-R۔ ڈوئل ریک ڈوئل پسٹن کا اندرونی ڈھانچہ مؤثر طریقے سے گیئر بیکلاش کو ختم کرتا ہے اور بار بار پوزیشن سوئچنگ کے دوران مستحکم ٹارک نکالتا ہے۔ انٹیگریٹڈ روٹری پلیٹ براہ راست ورک پیس کی تنصیب کے لیے مخصوص لوکٹنگ پن ہولز کے ساتھ آتی ہے، جو وائرنگ اور ایئر نلیاں صاف کرنے کے لیے مرکزی ہولو تھرو ہول کے ساتھ جوڑتی ہے۔ تین کام کرنے والے اسٹیشنوں کے ریئل ٹائم سگنل فیڈ بیک کو محسوس کرنے کے لیے معیاری سائیڈ سینسر گرووز D-M9B اور D-A93 مقناطیسی سوئچز کو فٹ کرتے ہیں۔ MSZA ±0.02 ملی میٹر تک پوزیشننگ کی درستگی کا حامل ہے، جبکہ ہائیڈرولک بفر ویریئنٹس تیز رفتار ہیوی ڈیوٹی گردش کے لیے بڑی تصادم توانائی کو مکمل طور پر جذب کرتے ہیں۔ طویل مدتی مستحکم چلانے کے لیے تیل سے پاک خود چکنا کرنے والے ڈیزائن کو اپناتے ہوئے، یہ روٹری سلنڈر وسیع پیمانے پر ورک پیس چھانٹنے والے ڈائیورژن، ملٹی اسٹیشن انڈیکسنگ، الیکٹرانک پوزیشننگ انسپیکشن اور پیکیجنگ خودکار اسٹیئرنگ فلپ طریقہ کار میں استعمال ہوتا ہے۔

SOLH HRQ ڈوئل پسٹن ریک اور پنین روٹری سلنڈر مائیکرو سائز HRQ2/3/7 اور درمیانے سے بڑے HRQ10~HRQ200 پر مشتمل ہے جس میں لامحدود ایڈجسٹ سوئنگ اینگل 0~190° ہے۔ یہ وین روٹری ایکچیوٹرز کے مقابلے میں زیادہ ٹارک اور مضبوط موڑنے/ریڈیل بوجھ کی گنجائش پیدا کرتا ہے۔ تین کنفیگریشنز دستیاب ہیں: بنیادی مکینیکل سٹاپ بفر (ہلکی کم رفتار ڈیوٹی کے لیے کم لاگت)، -ایک مربوط ہائیڈرولک شاک ابزربر (تیز رفتار بھاری بوجھ پریزیز اسٹاپنگ)، اور -A(S) ہائیڈرولک ورژن جس میں مرطوب اور قدرے سنکنرن ماحول کے لیے سٹینلیس سٹیل کے آخر کیپس ہیں۔ روٹری ٹیبل میں نلیاں اور وائرنگ کے لیے سوراخ کے ذریعے مرکزی کھوکھلی، اور عالمگیر مقناطیسی سرکنڈوں کے سوئچز کے ساتھ ہم آہنگ سائیڈ سینسر سلاٹس شامل ہیں۔ مائیکرو ماڈل نیچے بڑھتے ہوئے سوراخوں کو اپناتے ہیں جبکہ درمیانے/بڑے سائز لچکدار ترتیب کے لیے ملٹی سائیڈ ماؤنٹنگ ٹیپس فراہم کرتے ہیں۔ پہلے سے بھری ہوئی لمبی عمر والی چکنائی چکنا سے پاک آپریشن کو قابل بناتی ہے۔ انتخاب کے لیے ٹارک، ریڈیل/محوری بوجھ اور موڑنے کے لمحے کی بیک وقت تصدیق کی ضرورت ہوتی ہے۔ بڑے پیمانے پر روٹری انڈیکسنگ کے لیے خودکار اسمبلی، مواد کی چھانٹی، پیکیجنگ کیپنگ اور جگ ٹرن اوور اسٹیشنوں میں استعمال کیا جاتا ہے۔
