برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

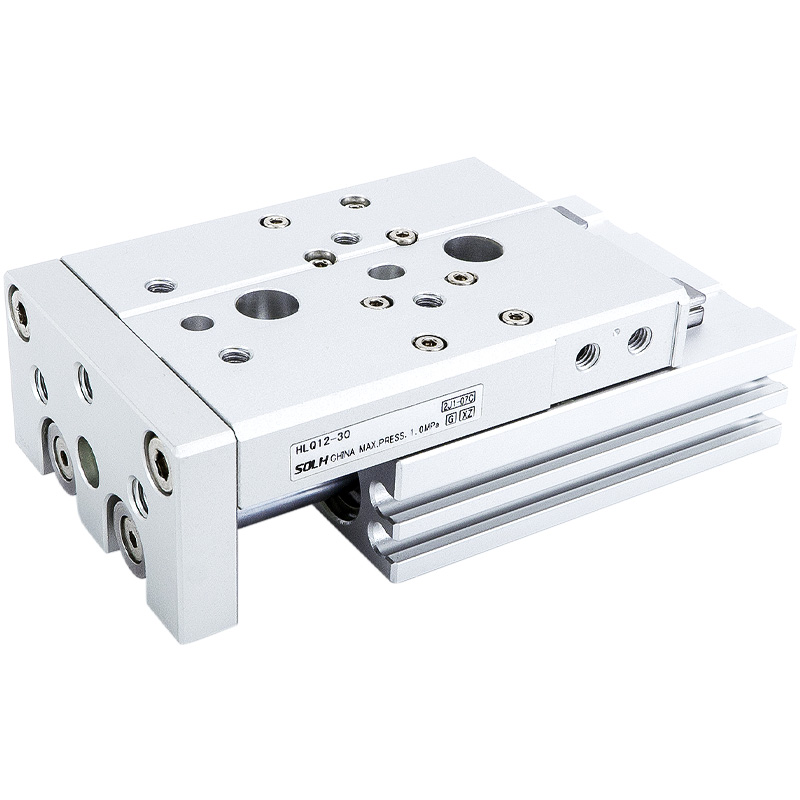

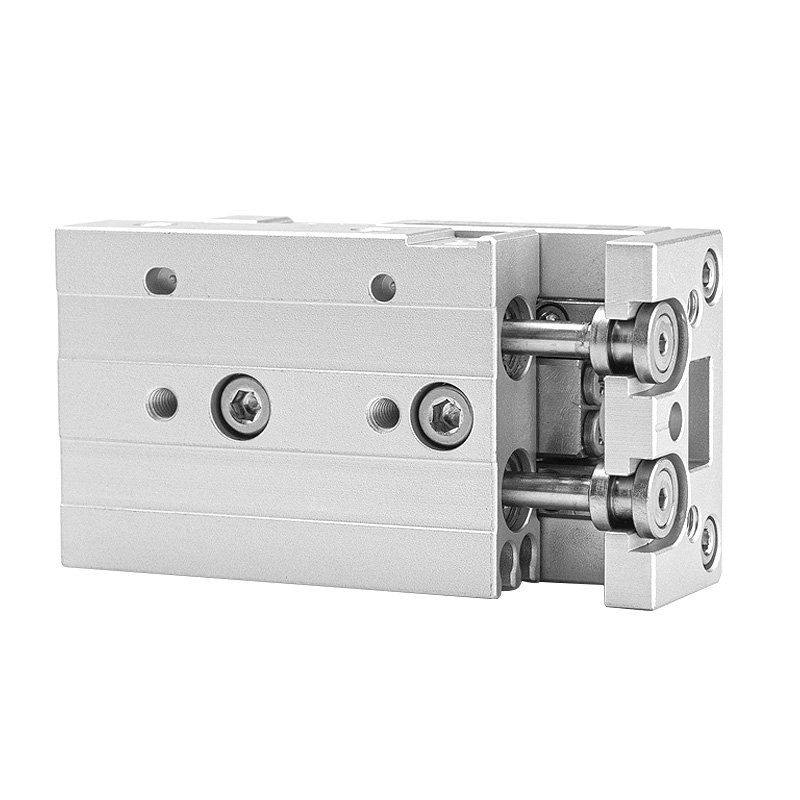

SOLH HLQ/HLQL ٹوئن شافٹ پریزین سلائیڈ سلنڈر ری سرکولیٹنگ بال لکیری گائیڈ کور ڈھانچے کو اپناتا ہے، جو خودکار آلات کے لیے اعلیٰ درستگی، اعلیٰ سختی والی ہموار لکیری ری سیپروکیٹنگ حرکت فراہم کرتا ہے۔ دو قسمیں بالترتیب ہلکے درمیانے اور بھاری سنکی بوجھ کے کام کرنے والے حالات کا احاطہ کرتی ہیں۔
-- HLQ معیاری قسم: سلنڈر باڈی سلائیڈ یونٹ کے پہلو میں ترتیب دی گئی، مجموعی چوڑائی کومپیکٹ
-- HLQL ہم آہنگی کی قسم: سینٹرڈ سلنڈر + دوہری سڈول گائیڈ ریلز، انتہائی اعلی سختی اور اینٹی ڈیفلیکشن کی صلاحیت
--گائیڈنگ سٹرکچر: ری سرکولیٹنگ گیند لکیری گائیڈ؛ بور 6/8 کے لیے سنگل ریل، بور ≥12 کے لیے دوہری متوازی ریل
--آپریشن موڈ: ڈبل ایکٹنگ ریپروکیٹ موشن
- قابل اطلاق میڈیم: فلٹریشن کی درستگی کے ساتھ کمپریسڈ ہوا ≥40μm
|
پیرامیٹر آئٹم |
تفصیلات کی تفصیلات |
| بور کا سائز (ملی میٹر) |
6، 8، 12، 16، 20، 25 |
| معیاری اسٹروک رینج (ملی میٹر) |
10، 20، 30، 40، 50، 75، 100، 125، 150 |
| آپریٹنگ پریشر |
0.15 ~ 0.7 ایم پی اے |
| پروف ٹیسٹ پریشر |
1.2 ایم پی اے |
| آپریٹنگ درجہ حرارت |
-20℃ ~ 70℃ |
| پسٹن کی رفتار کی حد |
50 ~ 500 mm/s |
| اسٹروک رواداری |
اسٹروک ≤100mm: +1.0mm; اسٹروک>100 ملی میٹر: +1.5 ملی میٹر |
| ایئر پورٹ تھریڈ |
بور 6/8/12: M5×0.8; بور 16/20/25: PT1/8 |
| مقناطیسی انگوٹھی |
بلٹ ان معیاری (لاحقہ S) کے طور پر، CMSH/DMSH مقناطیسی سینسر کے ساتھ ہم آہنگ |
1. دوہری پریسجن ری سرکولیٹنگ بال گائیڈ ریلز
--کم رگڑ، انتہائی ہموار حرکت، شاندار سیدھا اور دوبارہ پوزیشننگ کی درستگی؛ توسیعی سروس کی زندگی کے لیے مربوط اینٹی رسٹ ڈسٹ پروف کوٹنگ۔
2. بلٹ ان فلوٹنگ جوائنٹ
پسٹن اور سلائیڈ کیریج کے درمیان لچکدار فلوٹنگ کنکشن لیٹرل فورس اور سنکی ٹارک کو آف سیٹ کرتا ہے، پسٹن راڈ کی خرابی اور اوورلوڈ نقصان کو روکتا ہے۔
3. جڑواں متوازی پسٹن راڈ ڈیزائن
-- دوگنا آؤٹ پٹ تھرسٹ، طاقتور اینٹی ٹارشن کارکردگی، بوجھ کے نیچے سلائیڈ پلیٹ فارم کی صفر گردش۔
4. کثیر جہتی بڑھتے ہوئے لے آؤٹ
- 3 طرفہ تنصیب کے لیے نیچے، سامنے اور سائیڈ کی سطحوں پر ٹیپ کیے گئے بڑھتے ہوئے سوراخ؛ تیزی سے درست فکسچر بڑھنے کے لیے بنیاد پر پن کے سوراخوں کا درست پتہ لگانا۔
5. 3-سائیڈ جگ ماؤنٹنگ سطحیں۔
-- سلائیڈ کے اوپر اور سامنے والے چہرے پر ٹولنگ کے لیے ٹیپ کیے گئے سوراخ؛ فکسچر کو دوبارہ پوزیشننگ کی درستگی کی ضمانت دینے کے لیے سلائیڈر ٹاپ پر پوزیشننگ پن ہولز۔
6. پری مشینی سینسر گرووز
--جلد انسٹالیشن اور مقناطیسی سرکنڈوں کے سوئچز کی ایڈجسٹ پوزیشن کے لیے سلنڈر سائیڈ پر معیاری سلائیڈنگ سلاٹس۔
7. متنوع بفر اور اسٹاپ بلاک کے امتزاج
--اختیاری فکسڈ ایئر بفر، ایڈجسٹ ایبل ایئر بفر (A/AS/AF)، ہائیڈرولک جھٹکا جذب کرنے والا بفر (B/BF)؛ ایک سے زیادہ بیرونی حد سٹاپ بلاک لوازمات دستیاب ہیں۔

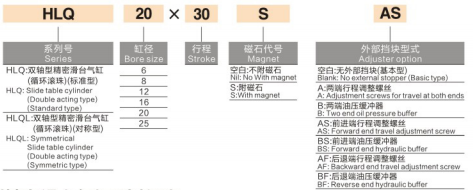

1. مثالی ماڈل: HLQ20×30SAS
-- HLQ = معیاری جڑواں شافٹ سیریز؛ HLQL = سڈول ہائی رگڈیٹی ٹوئن ریل سیریز
--20 = سلنڈر بور قطر (ملی میٹر)
-- 30 = شرح شدہ اسٹروک لمبائی (ملی میٹر)
-- S = بلٹ ان مستقل مقناطیسی رنگ (لازمی معیاری ترتیب)
-- A = ڈبل اینڈز ایڈجسٹ ایبل ایئر بفر
AS = فرنٹ اسٹروک سنگل ایڈجسٹ ایبل ایئر بفر
AF = ریٹرن اسٹروک سنگل ایڈجسٹ ایبل ایئر بفر
--B = ڈبل اینڈ ہائیڈرولک آئل بفر
BF = ریٹرن اسٹروک سنگل ہائیڈرولک آئل بفر
| بور (ملی میٹر) |
موثر پسٹن ایریا (mm²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
220.0 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
1. ماڈل سلیکشن منطق
-- HLQ معیاری قسم: کومپیکٹ تنصیب کی جگہ، درمیانے سے چھوٹا بوجھ، ہلکا یا کوئی سنکی سائیڈ بوجھ نہیں
-- HLQL ہم آہنگی کی قسم: بھاری بوجھ، واضح سنکی آفسیٹ بوجھ، اعلی سختی اور انتہائی اعلی پوزیشننگ کی درستگی کے تقاضے
2. عام ایپلی کیشنز
صحت سے متعلق پوزیشننگ، خودکار ورک پیس کی منتقلی، نیومیٹک کلیمپنگ اسٹیشن؛ بڑے پیمانے پر 3C الیکٹرانکس، سیمی کنڈکٹر مینوفیکچرنگ لائنوں، خودکار اسمبلی کا سامان اور صحت سے متعلق جانچ کے آلات میں استعمال کیا جاتا ہے۔
SOLH HLQ/HLQL ٹوئن شافٹ ری سرکولیٹنگ بال سلائیڈ معیاری کمپیکٹ اور سڈمیٹریکل ہائی رگڈیٹی ڈوئل ویریئنٹس پیش کرتا ہے، جس میں اختیاری ایئر/ہائیڈرولک بفر، اینٹی ٹورشن ٹوئن راڈ اور فلوٹنگ جوائنٹ ڈیزائن، یونیورسل ہائی پریسجن لکیری ایکچیو ایٹر اور ہیوی لوڈنگ ایکویپمنٹ اور ہیوی لوڈنگ کے لیے آٹو میٹ ٹرانسفرنگ آلات شامل ہیں۔
