4F سیریز 5/2 وے فٹ پیڈل والو | براہ راست اداکاری مکمل ایلومینیم نیومیٹک پاؤں والو

برانڈ: SOLH by Richge Technology | AirTAC 4F سیریز فٹ والو کے لیے مکمل ہم آہنگ تبدیلی

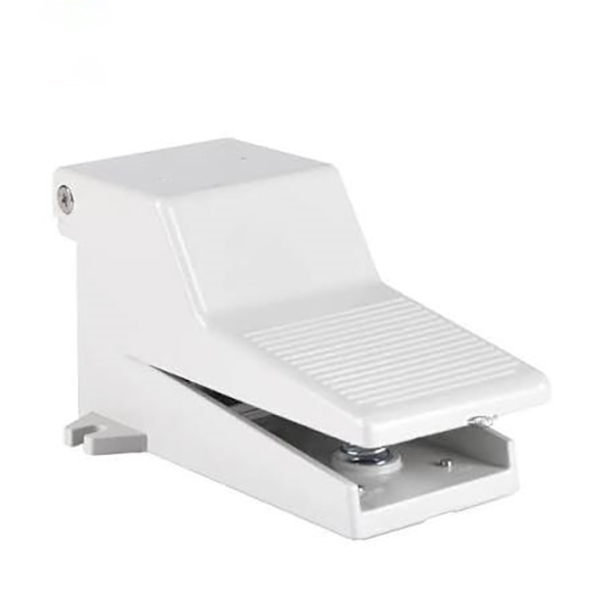

1. پروڈکٹ کا جائزہ

     SOLH 4F سیریز ایک پیشہ ور ہے۔5/2 راستہ نیومیٹک پاؤں پیڈل دشاتمک والو پوری AirTAC 4F سیریز کے ساتھ مکمل طور پر ہم آہنگ اور قابل تبادلہ۔ ڈائریکٹ ایکٹنگ اسپرنگ ری سیٹ ڈھانچے کے ساتھ مکمل ڈائی کاسٹ ایلومینیم الائے باڈی اور گاڑھے نان سلپ فٹ پیڈل کو اپنانا، یہ خاص طور پر اس کے لیے ڈیزائن کیا گیا ہے۔ڈبل ایکٹنگ سلنڈر فارورڈ اور ریورس کنٹرول. مکمل سیریز چار قابل ترتیب اقسام کا احاطہ کرتی ہے: معیاری سیلف ری سیٹ، ایل مکینیکل سیلف لاکنگ، جی سیفٹی حفاظتی کور، اور LG لاکنگ + گارڈ انٹیگریشن۔ یہ آلات کے اسٹارٹ اسٹاپ اور دشاتمک سوئچنگ کے لیے سولینائیڈ والوز کو دستی طور پر تبدیل کر سکتا ہے، جو ٹولنگ فکسچر، سٹیمپنگ، ریوٹنگ اور صنعتی نیومیٹک کنٹرول کے منظرناموں میں بڑے پیمانے پر لاگو ہوتا ہے۔

  1.1 کور 5/2 وے ایئر سرکٹ منطق

     • ایئر پورٹ کی تعریف: P (مین ایئر انلیٹ)، A/B (ڈبل ورکنگ آؤٹ لیٹس)، R1/R2 (دوہری آزاد ایگزاسٹ پورٹس)

     • نارمل حالت (پیڈل جاری): P ہوا کی فراہمی کے لیے B سے جوڑتا ہے۔ A اخراج کے لیے R1 سے جڑتا ہے، سلنڈر پیچھے ہٹتا ہے اور دوبارہ سیٹ کرتا ہے۔

     • ورکنگ اسٹیٹ (پیڈل دبایا ہوا): P ایئر سپلائی کے لیے A سے جوڑتا ہے۔ B اخراج کے لیے R2 سے جوڑتا ہے، سلنڈر پھیلتا اور چلاتا ہے۔

     • غیر ایل معیاری قسم: سیر کے وقفے وقفے سے کنٹرول کے لیے پاؤں کی رہائی کے بعد فوری موسم بہار کی صحت مندی لوٹنے کا عمل ری سیٹ

     • L لاکنگ کی قسم: پوزیشن کو لاک کرنے اور ہوا کا دباؤ برقرار رکھنے کے لیے ایک بار دبائیں؛ غیر مقفل کرنے اور دباؤ سے نجات کو دوبارہ ترتیب دینے کے لیے دوبارہ دبائیں۔

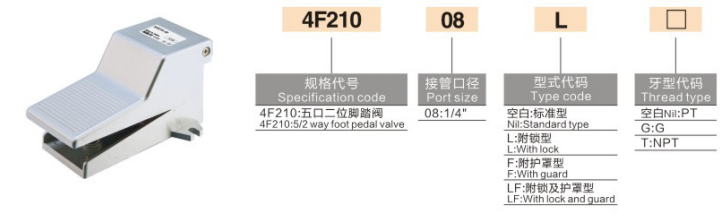

2. ماڈل کوڈنگ کے اصول اور لاحقہ تعریف

     کوڈنگ لاجک: 4F210 - [پورٹ سائز] + [فنکشن لاحقہ] - [تھریڈ کی قسم]

  2.1 بنیادی ماڈل اور پورٹ سائز

     • 4F210: یونیورسل مین اسٹریم 5/2 وے فٹ والو بیس باڈی

     • 06: G1/8 (PT1/8) تھریڈ پورٹ

     • 08: G1/4 (PT1/4) یونیورسل مین اسٹریم تفصیلات

 2.2 کور فنکشن لاحقہ سلیکشن گائیڈ

  2.3 تھریڈ ٹائپ لاحقہ

     • خالی: پی ٹی ٹیپر تھریڈ (معیاری ڈیفالٹ)

     • G: برطانوی معیاری G متوازی دھاگہ

     • T: NPT امریکن معیاری ٹیپر تھریڈ

  ماڈل کی مثال: 4F210-08 | G1/4 معیاری خود ری سیٹ پاؤں والو؛ 4F210-08LG | حفاظتی حفاظتی کور کے ساتھ جی 1/4 سیلف لاکنگ فٹ والو

3. بنیادی تکنیکی پیرامیٹرز

4. انتخاب کا امتیاز: 4F 5/2 وے بمقابلہ 3F 3/2 وے فٹ والو

5. ساختی بنیادی فوائد

     • دوہری آزاد ایگزاسٹ ڈیزائن: سلنڈر ریورسنگ کے دوران ہموار اخراج کو یقینی بنانے کے لیے دو الگ الگ ایگزاسٹ ہولز سے لیس، فاسٹ ایکشن رسپانس اور بغیر کسی وقفے کے مستحکم آپریشن۔

     • اینٹی پرچی ہیوی ڈیوٹی پیڈل: رولر ٹیکسچرڈ پیڈل کی سطح مؤثر طریقے سے رگڑ کو بڑھاتی ہے، زیادہ بوجھ والے قدموں کے دوران پھسلنے سے روکتی ہے اور آپریشنل استحکام کو بہتر بناتی ہے۔

     • مستحکم آزاد تالا لگانے کا طریقہ کار: آزاد اسنیپ فٹ لاکنگ ڈھانچہ فرم پوزیشننگ اور ہلکے وزن کو کھولنے کو یقینی بناتا ہے۔ نوٹ: انتہائی اعلی تعدد مسلسل اثر کام کرنے کے حالات کے لئے موزوں نہیں ہے.

     • اختیاری حفاظتی حفاظتی کور: کسٹم پلاسٹک ڈسٹ پروف گارڈ مؤثر طریقے سے ورک پیس کے گرنے یا عملے کے غلط ٹچ کی وجہ سے حادثاتی طور پر الٹ جانے سے بچتا ہے، جس سے سائٹ پر آپریشن کی حفاظت بہتر ہوتی ہے۔

     • مکمل ایلومینیم پائیدار ساخت: انٹیگرل ڈائی کاسٹ ایلومینیم الائے باڈی میں اعلی سختی، اثر مزاحمت اور سخت صنعتی ورکشاپ کے ماحول کے لیے طویل سروس لائف کی خصوصیات ہیں۔

6. عام درخواست کے منظرنامے۔

     • ڈبل ایکٹنگ سلنڈر دستی کنٹرول: ہوا کا ذریعہ → 4F فٹ والو → ڈبل ایکٹنگ سلنڈر۔ سیلف ری سیٹ کی قسم ایکسپنڈ آن پریس اور ریلیز پر پیچھے ہٹنے کا احساس کرتی ہے۔ لاکنگ کی قسم طویل وقت کی پوزیشننگ کے لیے کلیمپنگ پریشر کو برقرار رکھتی ہے۔

     • صنعتی پروسیسنگ کا سامان کنٹرول: اسٹیمپنگ مشینوں، riveting مشینوں اور گرائنڈر فکسچر کے لیے پروفیشنل فٹ سے چلنے والی ڈائریکشنل سوئچنگ، موثر پروسیسنگ آپریشن کے لیے ہاتھوں کو آزاد کرنا۔

     • آن سائٹ آلات کی ڈیبگنگ: نیومیٹک سرکٹ ڈیبگنگ کے لیے سولینائیڈ والوز کو دستی فٹ والوز سے عارضی طور پر تبدیل کریں، آلات کے ٹرائل آپریشن اور پیرامیٹر کیلیبریشن کے لیے آسان۔

ایک جملے کا خلاصہ

     SOLH 4F سیریز ایک مکمل ایلومینیم 5/2 وے ڈائریکٹ ایکٹنگ فٹ پیڈل والو ہے جس میں سیلف ری سیٹ، سیلف لاکنگ اور اینٹی غلط آپریشن گارڈ کے اختیارات ہیں۔ ڈوئل کوئیک ایگزاسٹ، بڑے بہاؤ اور مکمل AirTAC مطابقت کے ساتھ، یہ ڈبل ایکٹنگ سلنڈر فارورڈ/ریورس سوئچنگ اور مکینیکل پروسیسنگ نیومیٹک کنٹرول کے لیے معیاری صنعتی فٹ کنٹرول والو ہے۔
