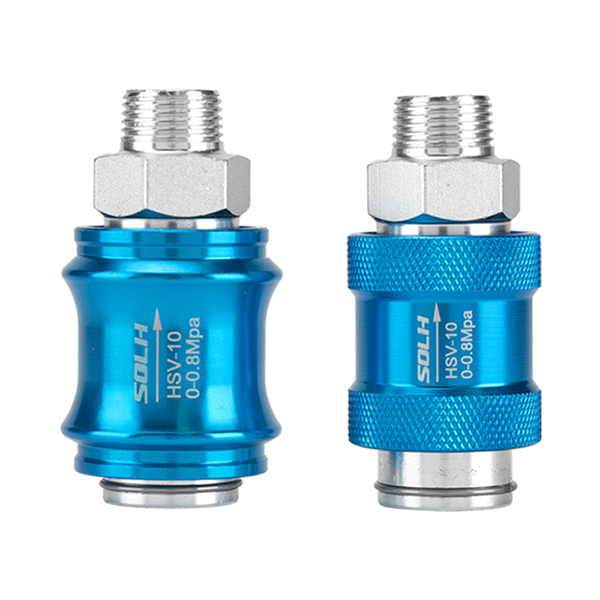

HSV سیریز 3/2 وے ہینڈ سلائیڈ والو | براہ راست نیومیٹک سورس سلائیڈ سوئچ کے ذریعے

برانڈ: SOLH by Richge Technology | نیومیٹک سرکٹ مینوئل آن آف اور پریشر ریلیف کے لیے 3/2 وے سیلف لاکنگ ہینڈ سلائیڈ والو

1. پروڈکٹ کا جائزہ

     SOLH HSV سیریز ایک معیاری ہے۔3/2 راستہ ہینڈ سلائیڈ نیومیٹک والو سٹریٹ تھرو سلیو پش پل سٹرکچر کے ساتھ، AirTAC HSV سیریز کی تصریحات کے ساتھ مکمل طور پر ہم آہنگ اور گھریلو مساوی ماڈلز کے ساتھ عالمی طور پر قابل تبادلہ۔ نان اسپرنگ سیلف لاکنگ ڈیزائن کو اپناتے ہوئے، یہ فارورڈ پُشنگ کے ذریعے ہوا کی سپلائی کو محسوس کرتا ہے اور پیچھے کی طرف کھینچ کر پریشر ریلیف ایگزاسٹ کرتا ہے۔ بلٹ ان ایگزاسٹ لاجک کے ساتھ، بند ہونے پر والو فوری طور پر پیچھے کی پائپ لائنوں سے بقایا دباؤ کو خارج کرتا ہے۔ یہ پیشہ ورانہ طور پر نیومیٹک برانچ سرکٹس کے لیے مینوئل مین سوئچ اور سامان کی دیکھ بھال کے لیے ایئر کٹ آف سیفٹی والو کے طور پر لاگو ہوتا ہے، جس میں مستحکم خود لاکنگ اور محفوظ دباؤ سے نجات کی کارکردگی نمایاں ہوتی ہے۔

  1.1 کور ایئر پورٹ منطق اور آپریٹنگ اصول

     • ایئر پورٹ کی تعریف: پی (ایئر انلیٹ)، اے (ورکنگ آؤٹ لیٹ)، آر (بلٹ ان ایگزاسٹ پورٹ)

     • عام طور پر بند ریاست: P-A سرکٹ منقطع ہے، A-R سرکٹ مسلسل اخراج کے لیے کھلا ہے۔

     • ورکنگ پش اسٹیٹ: P-A سرکٹ ایئر سپلائی کے لیے منسلک ہے، A-R سرکٹ پریشر ہولڈنگ کے لیے بند ہے۔

     • آپریٹنگ فیچر: مکینیکل سیلف لاکنگ ڈھانچے کے ساتھ محوری آستین کا پش پل آپریشن، ہاتھ چھوڑنے کے بعد پوزیشن میں کوئی انحراف نہیں

2. ماڈل کوڈنگ کے اصول اور تھریڈ کی تفصیلات

  کوڈنگ لاجک: HSV [پورٹ سائز] - [تھریڈ سٹرکچر کوڈ] + [تھریڈ ٹائپ کوڈ]

 2.1 پورٹ سائز کی تفصیلات

     • 06:جی1/8 (PT1/8)

     • 08:جی1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15:جی1/2 (PT1/2)

     • 20:جی3/4

     • 25:جی1

  2.2 تھریڈ سٹرکچر لاحقہ کوڈ

     • ایس ایف: معیاری ڈھانچہ، ایک سرے کا بیرونی دھاگہ + ایک سرے کا اندرونی دھاگہ (سب سے عام ماڈل)

     • ایس ایس: دونوں سروں پر دوہرا بیرونی دھاگہ

     • ایف ایف: دونوں سروں پر دوہرا اندرونی دھاگہ

  2.3 تھریڈ ٹائپ کوڈ

     • طے شدہ: پی ٹی ٹیپر تھریڈ

     • G: برطانوی معیاری متوازی دھاگہ

     • T: NPT امریکن معیاری ٹیپر تھریڈ

  ماڈل کی مثال: HSV08-SF | G1/4 پورٹ، معیاری ایک بیرونی ایک اندرونی تھریڈ ہینڈ سلائیڈ والو، مارکیٹ میں سب سے زیادہ استعمال ہونے والی تفصیلات

 2.4 مکمل سیریز مین اسٹریم کی تفصیلات کے پیرامیٹرز

3. بنیادی تکنیکی پیرامیٹرز

4. ساختی بنیادی فوائد

     • ان لائن سٹریٹ-تھرو انسٹالیشن: نیومیٹک برانچ پائپ لائنوں میں سیریز کے کنکشن کے لیے ڈیزائن کیا گیا، کسی بنیاد کی ضرورت نہیں، سادہ اور جگہ بچانے والے لے آؤٹ کے لیے ایئر پائپ کے درمیان میں براہ راست تھریڈ اور انسٹال کیا جا سکتا ہے۔

     • محفوظ 3/2 راستہ پریشر ریلیف منطق: ہوا کی مقدار کو ختم کرنے کے لیے کھینچیں اور پیچھے کے سلنڈروں اور پائپ لائنوں سے تمام بقایا دباؤ چھوڑ دیں۔ ہوا کی فراہمی اور پریشر ہولڈنگ کو بحال کرنے کے لیے دبائیں سامان کی بحالی کے دوران بقایا دباؤ کے خطرات کو مؤثر طریقے سے ختم کرتا ہے۔

     • قابل اعتماد سیلف لاکنگ کارکردگی: مکینیکل پوزیشننگ سیلف لاکنگ سٹرکچر، کوئی سپرنگ ری سیٹ نہیں، آپریشن کے بعد مستحکم پوزیشننگ، کوئی حادثاتی نقل مکانی یا ہوا کا رساو۔

     • متنوع تھریڈ میچنگ: متعدد دھاگوں کے ڈھانچے اور قسمیں اختیاری، فوری فٹنگز، اندرونی دھاگوں کے جوڑوں اور سائٹ پر لچکدار اسمبلی کے لیے KQ2 ایئر پائپ کے ساتھ بالکل مطابقت رکھتی ہیں۔

     • پائیدار مخالف سنکنرن ساخت: ہارڈ اینوڈائزڈ ایلومینیم باڈی اور سٹینلیس سٹیل سپول پیچیدہ ماحول میں پہننے کی مزاحمت، آکسیڈیشن مزاحمت اور طویل مدتی مستحکم آپریشن حاصل کرتے ہیں۔

5. انتخاب کا امتیاز: HSV ہینڈ سلائیڈ والو بمقابلہ 4HV ہینڈ روٹری والو

6. عام درخواست کے منظرنامے۔

     • سنگل سلنڈر برانچ کنٹرول: ایئر سورس اور سولینائڈ والو کے درمیان نصب کیا گیا تاکہ سامان کی بندش اور دیکھ بھال کے لیے دستی ایئر کٹ آف اور بقایا دباؤ سے نجات حاصل کی جا سکے۔

     • سامان مین ایئر کٹ آف: مجموعی طور پر تیزی سے دباؤ سے نجات اور محفوظ شٹ ڈاؤن آپریشن کے لیے ٹولنگ آلات کی مین ایئر انٹیک پائپ لائن پر نصب ہے۔

     • ویکیوم سرکٹ سوئچنگ: ویکیوم پمپ برانچ سرکٹس پر دستی اسٹارٹ اسٹاپ کنٹرول کے لیے لاگو کیا جاتا ہے۔ ویکیوم پریشر کو تیزی سے جاری کرنے اور محفوظ آپریشن کو یقینی بنانے کے لیے والو کو کھینچیں۔

ایک جملے کا خلاصہ

     SOLH HSV سیریز بلٹ ان پریشر ریلیف فنکشن کے ساتھ ایک 3/2 طرفہ سیلف لاکنگ سٹریٹ تھرو ہینڈ سلائیڈ والو ہے۔ لیوب فری آپریشن، ڈائیورسیفائیڈ تھریڈ آپشنز اور محفوظ بقایا پریشر ایگزاسٹ لاجک کے ساتھ، یہ نیومیٹک سرکٹ مینٹیننس اور برانچ آن آف کنٹرول کے لیے معیاری دستی ایئر سورس سوئچ والو ہے۔
