نیومیٹک اجزاء سیریز

SOLH 4M سیریز پلیٹ کی قسم 5/2 طرفہ solenoid والوز بین الاقوامی NAMUR بڑھتے ہوئے معیارات کی سختی سے تعمیل کرتے ہیں، جس کا مقصد نیومیٹک ایکچیوٹرز ڈرائیونگ بال والوز اور بٹر فلائی والوز پر براہ راست اسمبلی کے لیے بنایا گیا ہے۔ انٹیگریٹڈ باٹم بیس پہلے سے ایمبیڈڈ P, A, B, R1 اور R2 ایئر پیسیجز کے ساتھ آتا ہے، A/B ورکنگ پورٹس کے لیے بیرونی نلکے کے بغیر ایکچیویٹر ایئر کیویٹیز کے ساتھ سیملیس ڈاکنگ کو قابل بناتا ہے۔ روایتی ٹیوب سے منسلک 4V سیریز کے سولینائڈ والوز کے مقابلے میں یہ ہموار ترتیب پائپ لائن لے آؤٹ کے کام کے بوجھ اور ممکنہ ہوا کے رساو کے پوائنٹس کو بڑی حد تک کم کرتی ہے۔ یہ لائن اپ آئل فری آپریشن کے ساتھ اندرونی پائلٹ سپول کنسٹرکشن کو اپناتا ہے، جو سنگل کوائل اسپرنگ ری سیٹ (4M×10) اور ڈبل کوائل لیچنگ میموری (4M×20) کنفیگریشن میں پیش کیا جاتا ہے جس میں تین سائز کے درجات شامل ہیں: 4M100، مین اسٹریم 4M200 اور ہائی فلو 4M300۔ واحد الیکٹرک کنٹرول ویریئنٹس موسم بہار کے تناؤ کے تحت خود بخود دوبارہ سیٹ ہو جاتے ہیں ایک بار فیل محفوظ ری سیٹ کے منظرناموں کے لیے بجلی منقطع ہو جاتی ہے، جب کہ ڈبل الیکٹرک کنٹرول ورژن طویل مدتی پائپ لائن لاکنگ کے لیے والو کھولنے/ بند ہونے کی حیثیت کو برقرار رکھنے کے لیے پاور کٹ کے بعد اپنی سوئچنگ پوزیشن کو مستقل طور پر برقرار رکھتے ہیں۔ ہر یونٹ میں آسان آف لائن کمیشننگ اور دیکھ بھال کی جانچ کے لیے سائیڈ ماونٹڈ مینوئل اوور رائیڈ بٹن لگایا گیا ہے۔ کوائلز IP65 ڈسٹ پروف اور واٹر پروف انگریس پروٹیکشن کے ساتھ وسیع پیمانے پر استعمال شدہ عالمی AC/DC وولٹیجز کو سپورٹ کرتی ہیں، جو پانی کی صفائی، کیمیائی پائپ لائنوں اور عام صنعتی سیال سوئچنگ میں سخت کام کرنے والے حالات کے لیے موزوں ہیں۔ سیریز جہتی طور پر ہم آہنگ ہے مینی فولڈ بیسز کے ساتھ جو مساوی 4V سیریز کے ساتھ مشترکہ ہے، اسٹینڈ اسٹون ایکچیویٹر انسٹالیشن یا سنٹرلائزڈ والو آئی لینڈ اسمبلی کو ملٹی اسٹیشن مینی فولڈز کے ذریعے سپورٹ کرتی ہے۔ مصدقہ معیاری NAMUR انٹرفیس کے ساتھ، جو مین سٹریم Airtac 4M سیریز کے ساتھ بدلا جا سکتا ہے، یہ نیومیٹک بال اور بٹر فلائی والو ایکچیوٹرز کے خودکار آن آف ریگولیشن کے لیے ایک وقف مماثل کنٹرول جزو کے طور پر کام کرتا ہے۔

SOLH 7V کمپیکٹ پائلٹ سے چلنے والے سولینائیڈ والو میں مکمل 5/2 اور 5/3 وے ویریئنٹس شامل ہیں، جس میں سنگل کوائل اسپرنگ ریٹرن، ڈبل کوائل لیچنگ اور تین سینٹر فنکشنز شامل ہیں: سینٹر بند، سینٹر ایگزاسٹ، سینٹر پریشر سپلائی۔ یہ روایتی 4V سیریز والوز کے مقابلے میں تقریباً 30% زیادہ بہاؤ کی گنجائش کے ساتھ مربوط اندرونی سنٹرلائزڈ ایگزاسٹ رنر ڈیزائن کو اپناتا ہے، جس میں سوئچنگ رسپانس ≤50ms اور زیادہ سے زیادہ آپریٹنگ فریکوئنسی 5 Hz تک ہے۔ الٹرا لو پاور کوائلز DC بجلی کی کھپت 0.7W اور AC 1.1VA کے ساتھ، مسلسل توانائی کے لیے کم گرمی پیدا کرتے ہیں۔ M5 سے 3/8" تک ایک مکمل سائز کا لائن اپ پیش کیا جاتا ہے، جو معیاری تھریڈ پورٹس اور پش-اِن کوئیک فٹنگ دونوں کو سپورٹ کرتا ہے۔ والوز کو انفرادی طور پر انسٹال کیا جا سکتا ہے یا ملٹی سٹیشن ایلومینیم مینی فولڈز پر اسٹیک کیا جا سکتا ہے تاکہ کابینہ کی جگہ کو بچایا جا سکے اور مین ایئر پائپنگ کو آسان بنایا جا سکے۔ آپریٹنگ پریشر کی حدیں 0.15~ 0.8 ℃ ~ 0.8 ℃ ~ 0.8 منٹ کے ساتھ کام کرنے والے درجہ حرارت کے ساتھ والو باڈی لمبی سیلنگ سروس لائف فراہم کرتی ہے، جو وسیع پیمانے پر سلنڈر ڈائریکشنل سوئچنگ اور تمام خودکار پروڈکشن لائنوں پر سنٹرلائزڈ نیومیٹک کنٹرول کے لیے استعمال ہوتی ہے۔

SOLH SY سیریز کے پائلٹ سے چلنے والا 5-پورٹ solenoid والو مکمل طور پر مماثل SMC والوز کے ساتھ قابل تبادلہ ہے، بشمول SY3000 mini، SY5000 میڈیم مین اسٹریم، SY7000 بڑے اور SY9000 اضافی بڑے ماڈلز۔ یہ مکمل سرکٹ کے اختیارات فراہم کرتا ہے: 5/2 سنگل/ڈبل کوائل اور 5/3 تھری پوزیشن کے ساتھ سینٹر بند، سینٹر ایگزاسٹ اور سینٹر پریشر سپلائی کے افعال۔ معیاری 0.35W کوائلز اور اختیاری 0.1W انتہائی کم بجلی کی توانائی بچانے والی کوائلز مسلسل توانائی کے لیے تھوڑی گرمی پیدا کرتی ہیں۔ اندرونی پائلٹ ورژن 0.1~0.7 MPa پر کام کرتا ہے، جبکہ بیرونی پائلٹ ورژن -100kPa ویکیوم ماحول کو سپورٹ کرتا ہے۔ خلا سے بند اسپول 200 ملین سوئچنگ سائیکل تک پہنچ جاتا ہے۔ ایئر پورٹس کو لچکدار نلیاں روٹنگ کے لیے سائیڈ، اوپر اور نیچے ترتیب دیا گیا ہے۔ والوز SS5Y مینی فولڈ والو جزائر کے ساتھ مطابقت پذیر پلگ ان اسنیپ ڈیزائن کو اپناتے ہیں، IP65 پلگ کنیکٹر اور IP67 مینی فولڈ بیس ریٹنگ کے ساتھ، پورے بینک کو جدا کیے بغیر سنگل والو مینٹیننس کو فعال کرتے ہیں۔ آپٹمائزڈ اندرونی رنرز لیگیسی والوز کے مقابلے میں تقریباً 80% زیادہ بہاؤ فراہم کرتے ہیں، اور بلٹ ان پائلٹ فلٹر میش دھول سے پھنسے سپول کو روکتا ہے۔ سیمی کنڈکٹر، آٹوموٹیو ویلڈنگ، پیکیجنگ اور میڈیکل آٹومیشن آلات میں سلنڈر ڈائریکشنل سوئچنگ اور سنٹرلائزڈ نیومیٹک کنٹرول کے لیے وسیع پیمانے پر استعمال کیا جاتا ہے۔

SOLH 2S سیریز کے 2/2 طرفہ عام طور پر بند فلوڈ سولینائیڈ والوز میں دو مکمل لائنیں شامل ہیں: براہ راست کام کرنے والے چھوٹے سوراخ 030/050 ماڈلز اور پائلٹ سے چلنے والے بڑے بور کے 150~500 ویریئنٹس، صاف پانی، کمپریسڈ ہوا، کٹنگ کولنٹ اور کمزور پائپ لائنوں کے خودکار آن آف کنٹرول کے لیے۔ ڈائریکٹ ایکٹنگ ورژن زیرو پریشر اسٹارٹ اپ کو کم از کم ڈفرینشل پریشر کی حد کے بغیر قابل بناتا ہے، کمپیکٹ سائز، یونیورسل ماؤنٹنگ اورینٹیشن اور ملی سیکنڈ فاسٹ سوئچنگ، کم پریشر مائیکرو فلو ایپلی کیشنز جیسے سنگل پوائنٹ مشین ٹول کولنگ، 3C مائیکرو ایئر/واٹر برانچز اور منی صفائی کے آلات کے لیے مثالی ہے۔ پائلٹ سے چلنے والی قسم کو مکمل کھولنے کے لیے کم از کم 0.05MPa پریشر فرق کی ضرورت ہوتی ہے، کم واٹ کی کم حرارت والی کوائلز کے ساتھ انتہائی بڑا بہاؤ فراہم کرتا ہے، جو ایئر کمپریسر ڈرین ہیڈرز، مین سپرے واٹر لائنز اور ہائی فلو گردش کرنے والی واٹر ٹریٹمنٹ پائپ لائنوں کے لیے موزوں ہے۔ معیاری NBR نائٹریل ربڑ کی مہریں اختیاری تیزاب اور گرم پانی سے بچنے والی EPDM فوڈ گریڈ سیل کے ساتھ لیس ہیں۔ ملٹی انٹرنیشنل تھریڈ اسٹینڈرڈز (PT/G/NPT) اور عالمی یونیورسل کوائل وولٹیجز (DC12/24V, AC24/110/220V) دستیاب ہیں، جن کی حمایت DIN پلگ اور وائر لیڈ وائرنگ کے اختیارات سے ہوتی ہے۔ گرمی مزاحم کنڈلی طویل مدتی مسلسل توانائی پیدا کرنے کی اجازت دیتی ہے۔ سلیکشن گائیڈ: 0.05MPa سے نیچے جامد پریشر اور چھوٹی برانچ فلو والی پائپ لائنوں کے لیے ڈائریکٹ ایکٹنگ کی قسم؛ مستحکم ہائی پریشر اور بڑے گردشی بہاؤ کے ساتھ G1/2 اور اس سے اوپر کے مین ہیڈرز کے لیے پائلٹ سے چلنے والا ورژن۔ EPDM مہر گرم پانی اور فوڈ گریڈ فلو میڈیا کے لیے لازمی ہے۔

SOLH 2W سیریز 2/2 طرفہ عام طور پر بند فلوئڈ سولینائیڈ والو کے ساتھ ٹھوس پیتل کے جسم میں چھوٹے سوراخ والے ڈائریکٹ ایکٹنگ 030/050 ماڈلز اور بڑے بور کے پائلٹ سے چلنے والے 150~500 ویریئنٹس شامل ہیں، جو صاف پانی، کمپریسڈ ہوا، کٹنگ پائپ لائن فلو، کمزور آئل کوروسیس، کٹنگ پائپ لائنز، 150~500 کے آٹومیٹک آن آف کنٹرول کے لیے بنائے گئے ہیں۔ ڈائریکٹ ایکٹنگ ورژن صفر ڈیفرینشل پریشر اسٹارٹ اپ کو محسوس کرتا ہے جس میں کم از کم ورکنگ پریشر کی کوئی حد نہیں ہے، اس میں کمپیکٹ سائز، یونیورسل ماؤنٹنگ اورینٹیشن اور ملی سیکنڈ ہائی فریکونسی سوئچنگ، کم پریشر مائیکرو فلو برانچز، ویکیوم معاون واٹر سرکٹس اور چھوٹے مشین ٹولز کے لیے سنگل پوائنٹ کولنگ کے لیے مثالی ہے۔ پائلٹ سے چلنے والی قسم کے لیے کم از کم 0.05MPa اسٹارٹ اپ ڈفرنشل پریشر کی ضرورت ہوتی ہے، کم طاقت والے کم درجہ حرارت میں اضافے والی کوائلز کے ساتھ انتہائی بڑا بہاؤ فراہم کرتا ہے، جو ایئر کمپریسر مین ڈرین لائنوں، جنرل اسمبلی مین اسپرے واٹر سرکٹس اور پانی کی صفائی کے نظام کے لیے ہائی فلو گردش کرنے والی پائپ لائنوں کے لیے موزوں ہے۔ معیاری NBR نائٹریل ربڑ کی مہریں لیس ہیں، اختیاری حرارت اور تیزاب سے مزاحم EPDM فوڈ گریڈ سیل کے ساتھ۔ متعدد بین الاقوامی تھریڈ اسٹینڈرڈز (PT/G/NPT) اور فل رینج کوائل وولٹیجز (DC12/24V, AC24/110/220V) دستیاب ہیں، جو کیبنٹ وائرنگ کے لیے DIN پلگ ساکٹ اور مرطوب آؤٹ ڈور آلات کے لیے IP65 واٹر پروف وائر لیڈز سے تعاون یافتہ ہیں۔ گرمی سے بچنے والی کوائلز بغیر برن آؤٹ کے 24 گھنٹے مسلسل توانائی پیدا کرنے کی اجازت دیتی ہیں۔ انتخاب کے رہنما خطوط: 0.05MPa سے نیچے جامد دباؤ اور مائیکرو سنگل پوائنٹ فلو والی پائپ لائنوں کے لیے ڈائریکٹ ایکٹنگ قسم کا انتخاب کریں۔ مستحکم ہائی پریشر بڑے سرکولیشن کے ساتھ G1/2 اور اس سے اوپر کے مین ہیڈرز کے لیے پائلٹ سے چلنے والی مختلف قسم کا انتخاب کریں۔ EPDM مہر گرم پانی، صاف پانی اور فوڈ گریڈ فلو میڈیا کے لیے لازمی ہے۔

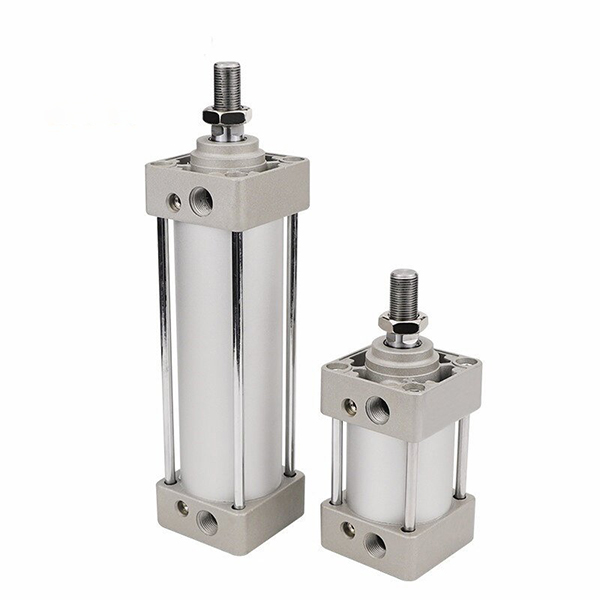

SOLH MBB لائٹ ویٹ ٹائی راڈ اسٹینڈرڈ سلنڈر ایک اپ گریڈ شدہ لائٹ ویٹ ماڈل ہے، جو روایتی MB سیریز سے 10% ہلکا ہے اور درآمد شدہ ٹائی راڈ سلنڈروں کی براہ راست تبدیلی کے لیے ISO15552 معیارات کے ساتھ مکمل طور پر مطابقت رکھتا ہے۔ ڈبل اینڈ ایڈجسٹ ایبل ایئر کشن اور اسکوائر اینڈ کیپس کی خاصیت، یہ اعلی سختی، کم شور اور مستحکم آئل فری آپریشن کو یقینی بناتا ہے، جو درمیانے درجے کے بوجھ اور اعلی تعدد کام کرنے والے حالات کے لیے موزوں ہے۔ یہ متعدد قسموں اور متنوع بڑھتے ہوئے اختیارات کا احاطہ کرتا ہے، بڑے پیمانے پر سامان پہنچانے اور عام آٹومیشن مشینری میں استعمال ہوتا ہے۔ پختہ بڑے پیمانے پر پیداوار اور کافی اسٹاک کے ساتھ، یہ دنیا بھر میں مستحکم بیچ کی فراہمی اور برآمدات کی حمایت کرتا ہے۔

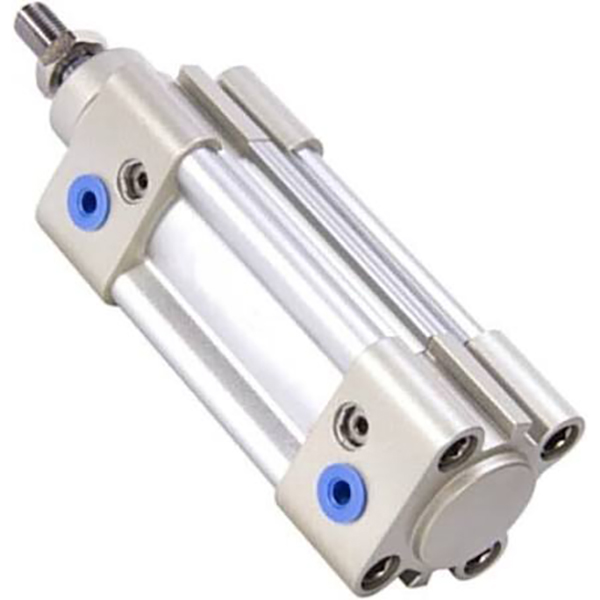

SOLH SAI ٹائی راڈ سے پاک پروفائل سلنڈر ISO15552 معیار کے مطابق ہے، FESTO DNC اور SE سیریز کے ساتھ جہتی طور پر بدلا جا سکتا ہے۔ ایم کے سائز کے انٹیگریٹڈ ایلومینیم بیرل کو اپناتے ہوئے، یہ ڈبل اینڈ ایڈجسٹ ایبل ایئر کشن اور پی پی وی لچکدار پیڈ اور ڈوئل سائیڈ سینسر گرووز سے لیس ہے۔ مکمل ویریئنٹس میں سنگل راڈ، ڈبل راڈ، اسٹروک ایڈجسٹ ایبل، لاک ایبل اور SAIF والو انٹیگریٹڈ سلنڈر شامل ہیں۔ یہ کم شروع ہونے والے دباؤ کے ساتھ تیل سے پاک آپریشن کی حمایت کرتا ہے۔ بور سائز φ32~200mm، 2000mm تک اپنی مرضی کے مطابق اسٹروک، اور مختلف ISO ماؤنٹنگ آپشنز۔ پیکیجنگ مشینری، کنویرز اور مشین ٹول آٹومیشن میں بڑے پیمانے پر استعمال کیا جاتا ہے۔ مستحکم بڑے پیمانے پر پیداوار اور کافی اسٹاک اسے ایکسپورٹ آٹومیشن آلات کے لیے ایک لاگت سے موثر جنرل لکیری ایکچوایٹر بناتا ہے۔

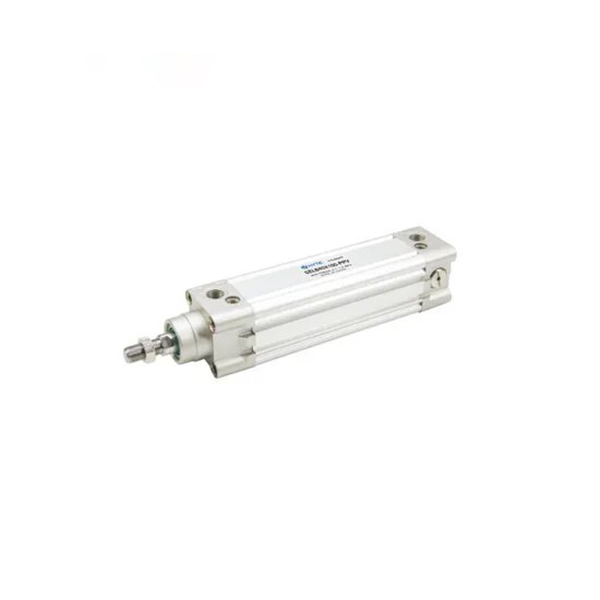

SOLH SE ٹائی راڈ سے پاک مربع معیاری سلنڈر ISO15552 اور VDMA24562 معیارات کی تعمیل کرتا ہے، جو FESTO DNC اور SMC CP96S سیریز کے ساتھ براہ راست بدل سکتا ہے۔ انٹیگریٹڈ اسکوائر ایلومینیم بیرل زیادہ سختی فراہم کرتا ہے، جو لچکدار تنصیب کے لیے ڈبل اینڈ ایڈجسٹ ایبل ایئر کشن اور 3 سائیڈ سینسر گرووز سے لیس ہے۔ متغیرات میں سنگل راڈ، ڈبل راڈ، اسٹروک ایڈجسٹ ایبل اور بی ایس ای لاک ایبل قسم شامل ہیں، جو درمیانے بھاری بوجھ اور طویل اسٹروک ہائی فریکوئنسی ایپلی کیشنز کے لیے موزوں ہیں۔ ہارڈ اینوڈائزڈ بیرل ایک سے زیادہ بڑھتے ہوئے اختیارات کے ساتھ تیل سے پاک آپریشن کی حمایت کرتا ہے، جو مشین ٹولز، پیکیجنگ اور کنویئر آٹومیشن کے لیے وسیع پیمانے پر اپنایا جاتا ہے۔ عالمی آٹومیشن مینوفیکچررز کے لیے اپنی مرضی کے مطابق لانگ اسٹروک سروس، کافی اسٹاک اور مستحکم بلک سپلائی۔

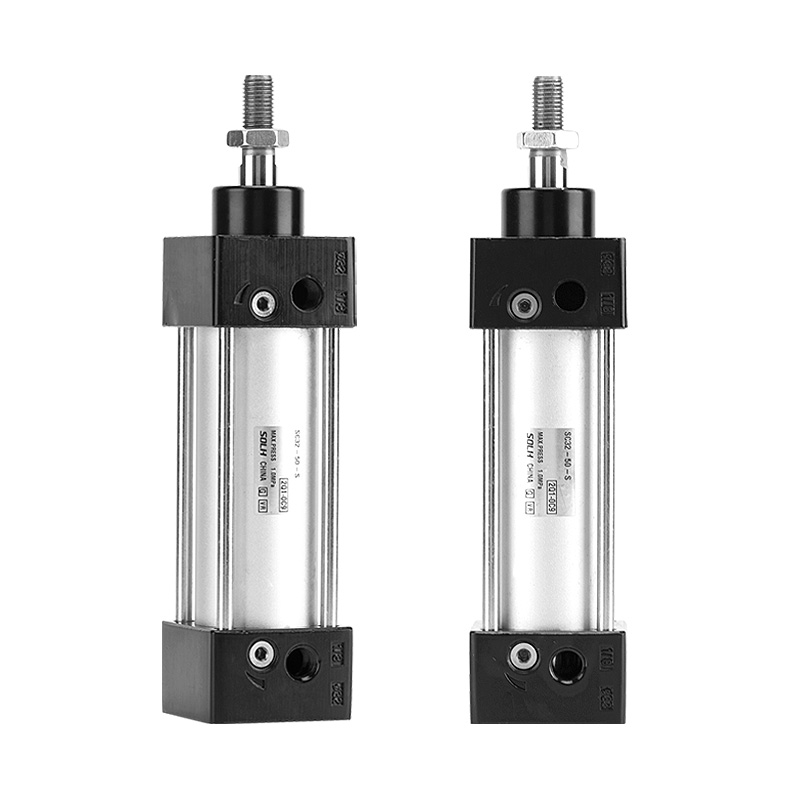

SOLH SC اقتصادی ٹائی راڈ معیاری سلنڈر اعلی سختی اور اثر مزاحمت کے ساتھ اختتامی ٹوپیوں کو باندھنے کے لیے چار ٹائی راڈز کو اپناتا ہے، جسے عام نیومیٹک ایکچوایٹر کے طور پر بڑے پیمانے پر اپنایا جاتا ہے۔ بور کے سائز کی حد φ32~250mm، اثر اور شور کو کم کرنے کے لیے ڈبل اینڈ ایڈجسٹ ایبل ایئر کشن سے لیس ہے۔ ویریئنٹس میں سنگل راڈ، SCD ڈبل راڈ، SCJ سٹروک ایڈجسٹ ایبل اور SCL لاک ایبل سلنڈر شامل ہیں۔ CMSG/DMSG مقناطیسی سوئچز کے لیے بلٹ ان مقناطیسی انگوٹھی اختیاری، تیل سے پاک آپریشن کی حمایت کرتی ہے۔ مسابقتی قیمت کے ساتھ برابر بور پر ISO پروفائل سلنڈروں سے چھوٹا باڈی۔ کنویئر، پیکیجنگ اور اسمبلی لائنوں پر دھکیلنے، سنبھالنے اور پوزیشننگ کے لیے متعدد بڑھتے ہوئے اقسام دستیاب ہیں۔ کافی اسٹاک بلک ایکسپورٹ آرڈرز کی حمایت کرتا ہے۔
