برانڈ:SOLH بذریعہ رچج ٹیکنالوجی
|
 |

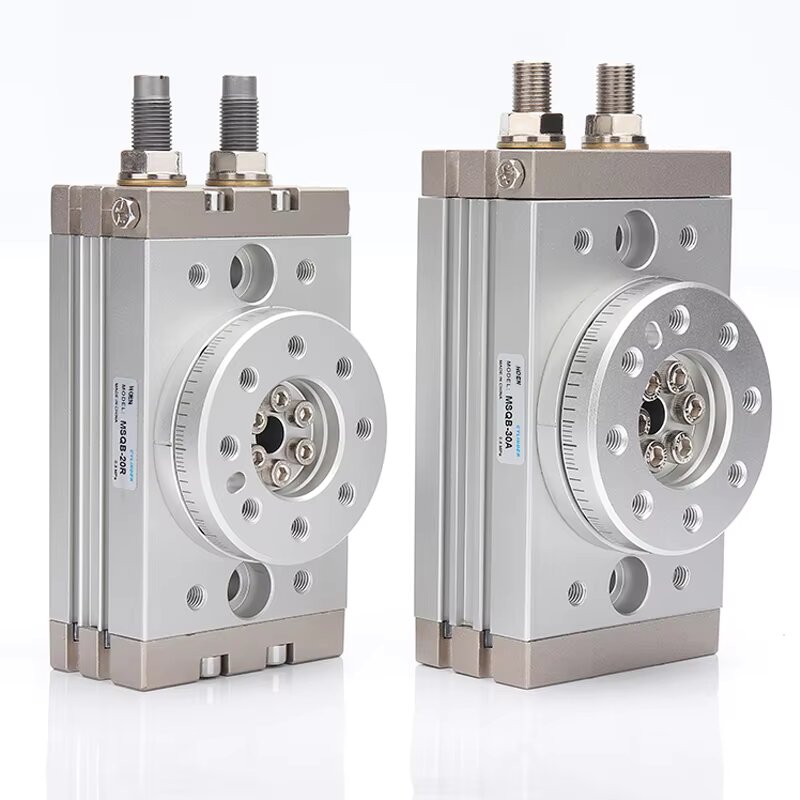

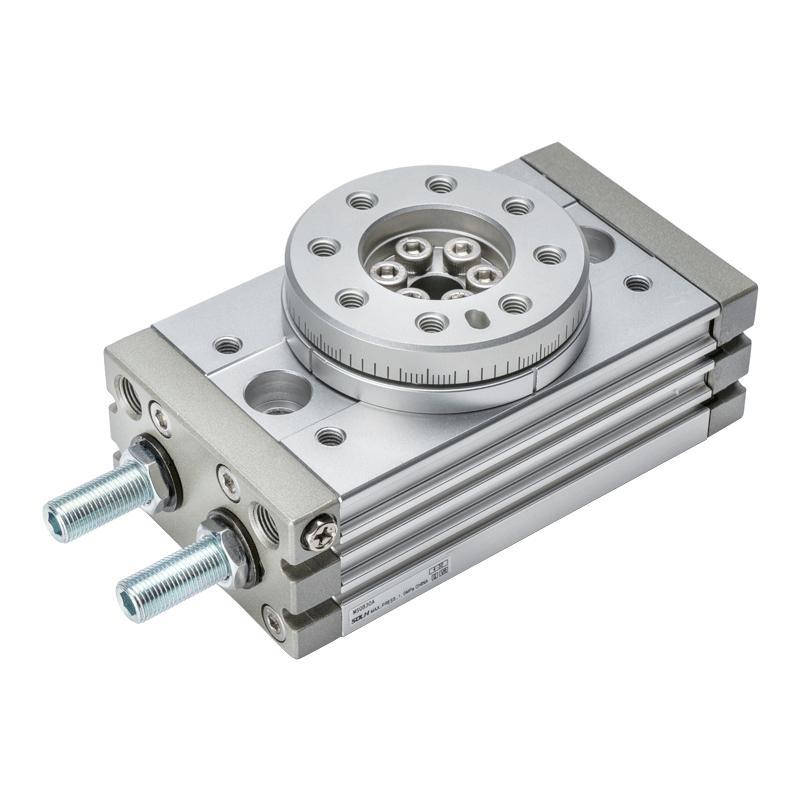

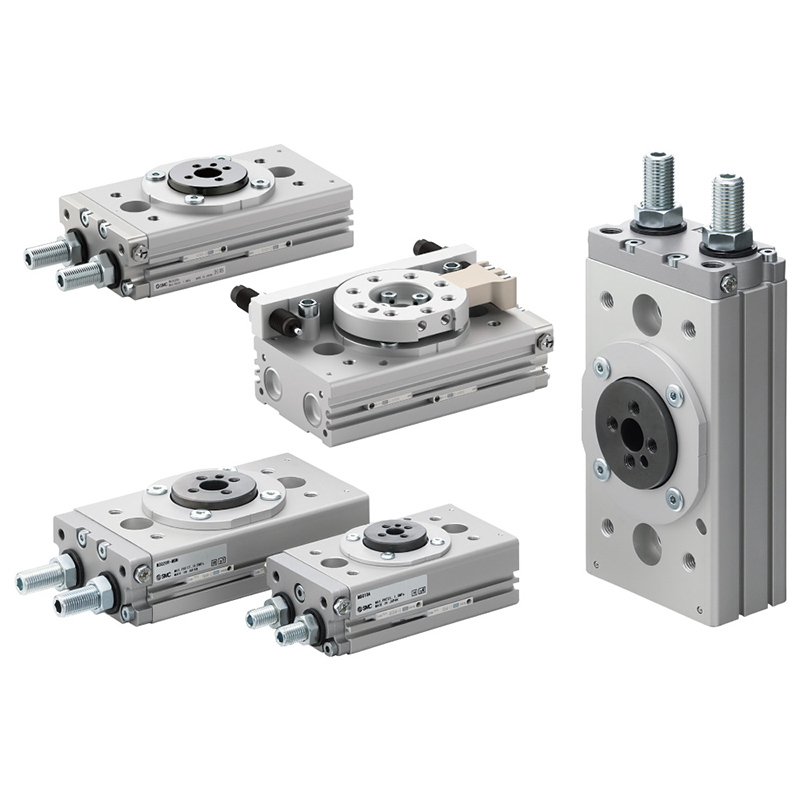

SOLH MSQ سیریز نے دوہری پسٹن سمیٹریکل ریک اور پنین ڈرائیونگ ڈھانچہ کو اپنایا، دو ذیلی سیریز میں تقسیم کیا گیا: MSQB معیاری گریڈ اور MSQA اعلی درستگی والا گریڈ۔ اس میں انٹیگریٹڈ سرکلر ماؤنٹنگ ٹیبل ہے جس میں سنٹرل ہولو تھرو ہول ہے، سوئنگ اینگل 0~190° سے مسلسل ایڈجسٹ کیا جا سکتا ہے۔
سیمیٹرک ڈوئل پسٹن ریک پنین 3 ~ 4 گنا بڑا آؤٹ پٹ ٹارک اور اعلیٰ ریڈیل/محوری بوجھ کی صلاحیت وین کی قسم کے CRQ روٹری سلنڈروں کے مقابلے فراہم کرتا ہے۔ جھٹکا جذب کرنے کے دو اختیارات دستیاب ہیں: بلٹ ان ربڑ بفر یا مربوط ہائیڈرولک بفر۔ دوہری ایئر پورٹ لے آؤٹ (آخر کا چہرہ/سائیڈ فرنٹ) نلیاں لگانے کی ترتیب کو آسان بناتا ہے۔ روٹری پوزیشن سگنل فیڈ بیک کے لیے ہم آہنگ مقناطیسی ریڈ سوئچز۔ بڑے پیمانے پر خودکار اشاریہ سازی، ورک پیس فلپنگ اور درست پوزیشننگ اسٹیشنوں کے لیے استعمال کیا جاتا ہے۔
|
ماڈل کوڈ |
بفر کی قسم |
صحت سے متعلق گریڈ |
بنیادی درخواست کے منظرنامے۔ |
| MSQB |
معیاری ربڑ ٹکرانے والا بفر |
بنیادی رواداری H9/h9 |
جنرل لائٹ ڈیوٹی پروڈکشن لائنز، لاگت سے حساس معیاری اسٹیشن |
| MSQB-R |
بلٹ ان ہائیڈرولک جھٹکا جذب کرنے والا (لاحقہ R) |
بنیادی رواداری H9/h9 |
تیز رفتار گردش، بھاری اثر، طویل سائیکل مسلسل آپریشن |
| MSQA |
معیاری ربڑ ٹکرانے والا بفر |
اعلی صحت سے متعلق H8/h8 |
الیکٹرانک صحت سے متعلق اسمبلی، آپٹیکل معائنہ، اعلی دوبارہ پوزیشننگ |
| MSQA-R |
بلٹ ان ہائیڈرولک جھٹکا جذب کرنے والا (لاحقہ R) |
اعلی صحت سے متعلق H8/h8 |
تیز رفتار صحت سے متعلق اشاریہ سازی، بھاری بوجھ اعلی درستگی والے روٹری اسٹیشن |

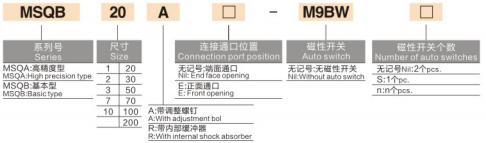

1. کوڈنگ کا اصول 1: MSQB20A-□-M9BW-□
مثال: MSQB20A-M9BW
-- MSQB / MSQA: سیریز شناخت کنندہ
MSQB = معیاری بنیادی سیریز؛ MSQA = اعلی صحت سے متعلق صحت سے متعلق سیریز
--20: فریم کا سائز (دستیاب: 10/20/30/50/70/100/200)
--A/R: زاویہ ایڈجسٹمنٹ اور بفر کوڈ
A = دوہری اختتامی زاویہ ایڈجسٹمنٹ پیچ؛ R = بلٹ ان ہائیڈرولک جھٹکا جاذب؛ کوئی لاحقہ نہیں = صرف ربڑ بفر
- درمیانی باکس: ایئر پورٹ پوزیشن
خالی = آخری چہرہ ایئر پورٹس؛ E = سائیڈ فرنٹ ایئر پورٹس
--M9BW: مقناطیسی سوئچ ماڈل
خالی = مقناطیسی سوئچ کے بغیر؛ M9BW / M9BL یونیورسل ریڈ سینسر ہم آہنگ
--آخری باکس: مقناطیسی سوئچ کی مقدار
خالی = معیاری 2 پی سیز؛ S = سنگل ٹکڑا؛ اپنی مرضی کے مطابق اعداد و شمار = اپنی مرضی کے مطابق مقدار

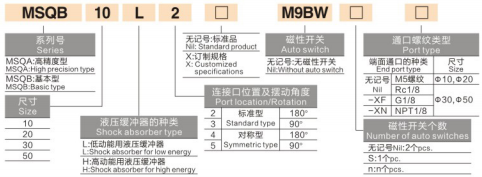

2. کوڈنگ کا اصول 2: MSQB10L2-□-M9BW-□-□
مثال: MSQB10L2-M9BW
--MSQB: معیاری سیریز؛ فریم سائز 10/20/30/50
--L/H: ہائیڈرولک بفر کائنےٹک انرجی گریڈ (صرف R ہائیڈرولک ورژن کے لیے)
L = کم حرکی توانائی ہائیڈرولک بفر؛ H = ہائی حرکی توانائی ہائیڈرولک بفر
-- ہندسہ 2/3/4/5: فکسڈ سوئنگ اینگل تفصیلات
2 = معیاری 180°؛ 3 = 90°؛ 4 = ہم آہنگی 180°؛ 5 = ہم آہنگی 90°
-- مڈل باکس: اپنی مرضی کے مطابق مارکنگ X، خالی = معیاری اسٹاک ماڈل
--M9BW: مقناطیسی سوئچ، خالی = کوئی سینسر لیس نہیں ہے۔
- حتمی باکس: مقناطیسی سوئچ کی مقدار؛ خالی=2pcs، S=1pc
--آخری باکس: ایئر پورٹ تھریڈ کی تفصیلات
خالی = M5 دھاگہ (صرف 10/20 سائز کے لیے)؛ XF = G1/8; XN = NPT1/8 امریکن تھریڈ
1. ہم آہنگ دوہری پسٹن ریک اور پنین ڈرائیو
-- دوہری مطابقت پذیر پسٹن یکطرفہ ردعمل کو ختم کرتے ہوئے گیئر کو ہم آہنگی سے دھکیلتے ہیں۔ صفر گھومنے والے جٹر کے ساتھ یکساں ٹارک آؤٹ پٹ، سنگل پسٹن وین سلنڈروں سے کہیں زیادہ بوجھ کی گنجائش۔
2. انٹیگریٹڈ روٹری ٹیبل جس میں پن ہولز کا پتہ لگانا ہے۔
-- ٹیبل پہلے سے مشینی پوزیشننگ پن ہولز اور ڈائریکٹ جیگ/ورک پیس لاکنگ، آسان سیدھ اور اعلی انٹیگرل سختی کے لیے معیاری بڑھتے ہوئے ٹیپڈ ہولز۔ سنٹرل ہولو تھرو ہول (φ6~φ24) ایئر نلیاں اور سینسر کی وائرنگ کو مرکز سے گزرنے دیتا ہے، صاف اندرونی مشین لے آؤٹ۔
3. ڈوئل ایئر پورٹ لے آؤٹ
- دو پائپنگ کے اختیارات: اختتامی چہرہ ایئر انلیٹ یا سائیڈ فرنٹ ای ٹائپ پورٹ، میکانیکل مداخلت کے بغیر کمپیکٹ محدود آلات کے لیے لچکدار نلیاں روٹنگ۔
4. آزاد ڈوئل اینڈ اینگل ایڈجسٹمنٹ سکرو (لاحقہ A)
--دونوں سروں پر الگ الگ حد کے پیچ کو آزادانہ طور پر گھڑی کی سمت اور مخالف گھڑی کی سمت سٹروک کو محدود کرنے کے لیے؛ سوئنگ رینج 0~190° کے اندر لامحدود ایڈجسٹ، فیکٹری ڈیفالٹ 190° پر سیٹ ہے۔
5. دو اختیاری شاک جذب کرنے والے نظام
-- معیاری ورژن: کم رفتار لائٹ بوجھ کے تحت شور کو کم کرنے کے لیے ڈوئل اینڈ ربڑ بمپ بفر

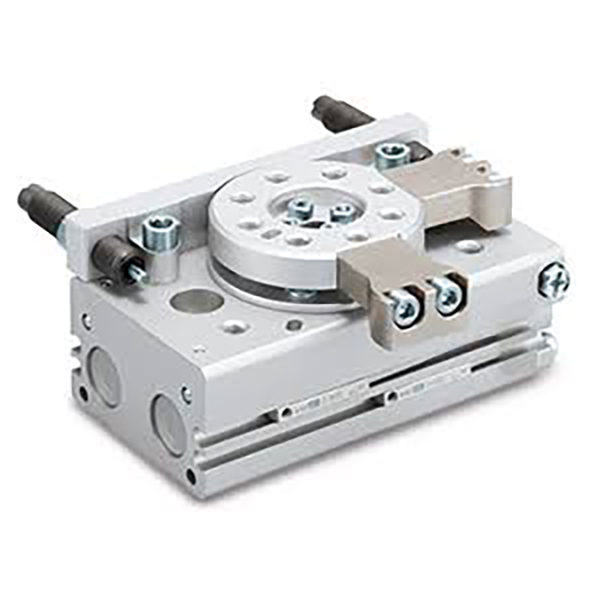

---آر ہائیڈرولک بفر ورژن: انٹیگریٹڈ آئل شاک ابزربر (L لو کائنیٹک/H ہائی کائنٹک گریڈ) تیز رفتاری پر بھاری اثر جذب کرتا ہے، سٹاپ وائبریشن کو کم کرتا ہے اور فکسچر اور ورک پیس کی حفاظت کرتا ہے۔
6. مقناطیسی پوزیشن فیڈ بیک ہم آہنگ
-- سلنڈر باڈی کے اندر بلٹ ان مستقل مقناطیسی انگوٹھی، M9BW/M9BL ریڈ سوئچز کے ساتھ مطابقت رکھتی ہے جو 0°/90°/180° ان پلیس سگنلز کو خودکار انٹر لاک لاجک کے لیے PLC میں منتقل کرتی ہے۔
7. MSQA کے لیے صحت سے متعلق بال بیئرنگ سپورٹ
-- MSQA اعلی صحت سے متعلق ماڈل کلاس پریسیژن بال بیئرنگ اسمبلی کو اپناتا ہے۔ ریڈیل اور محوری رن آؤٹ ≤0.01mm، دوبارہ پوزیشننگ کی درستگی ±0.01mm۔ MSQB بنیادی ورژن آٹومیشن پوزیشننگ کے عمومی تقاضوں کو پورا کرتا ہے۔
1. ڈرائیو موڈ: ڈبل ایکٹنگ والا ڈوئل پسٹن ریک اور پنین
2. آپریٹنگ پریشر کی حد
-- ربڑ بفر کی قسم: 0.1~1.0 MPa
--R ہائیڈرولک بفر کی قسم: 0.1~0.6 MPa
3. پروف ٹیسٹ پریشر: 1.05 ایم پی اے
4. محیط درجہ حرارت: 0~60℃ (ایئر سرکٹ کے اندر کوئی برف نہیں)
5. سایڈست سوئنگ رینج: 0~190° لامحدود ایڈجسٹ، فیکٹری پری سیٹ 190°؛ فکسڈ زاویہ 90° / 180° اختیاری
6. چکنا: فیکٹری میں پہلے سے بھری ہوئی لمبی عمر والی چکنائی، چکنا فری ڈیزائن تیل سے پاک صاف خشک ہوا کے ساتھ مطابقت رکھتا ہے۔
7. قابل اطلاق میڈیم: فلٹر شدہ خشک کمپریسڈ ہوا (≥40μm فلٹریشن درستگی)
| فریم کا سائز |
نظریاتی ٹارک (N·m) |
قابل اجازت ریڈیل لوڈ (N) |
قابل اجازت محوری بوجھ (N) |
قابل موڑنے والا لمحہ (N·m) |
|
10 |
0.78 |
78 |
74 |
2.4 |
|
20 |
1.8 |
137 |
137 |
4.0 |
|
30 |
3.6 |
363 |
363 |
5.5 |
|
50 |
7.0 |
451 |
476 |
10.0 |
|
70 |
12.0 |
708 |
666 |
12.0 |
|
100 |
18.0 |
980 |
980 |
18.0 |
|
200 |
36.0 |
1500 |
1500 |
30.0 |
|
فریم کا سائز |
میکس کائنےٹک انرجی (J) ربڑ بفر |
زیادہ سے زیادہ حرکی توانائی (J) L/H ہائیڈرولک بفر (-R) |
|
10 |
0.007 |
0.039 |
|
20 |
0.025 |
0.116 |
|
30 |
0.048 |
0.294 |
|
50 |
0.081 |
1.1 |
|
70 |
0.24 |
1.6 |
|
100 |
0.32 |
2.9 |
|
200 |
0.56 |
5.8 |
1. صحت سے متعلق گریڈ کا انتخاب
-- چپ پوزیشننگ، پی سی بی آپٹیکل معائنہ، صحت سے متعلق اسمبلی → MSQA اعلی صحت سے متعلق سیریز
-- عمومی ورک پیس فلپنگ، میٹریل ڈائیورٹنگ اور چھانٹنا → MSQB معیاری بنیادی سیریز
2. بفر میچنگ رول
--کم اسپیڈ لائٹ لوڈ، لاگت کنٹرول: نان-آر ربڑ بفر ماڈل
-- اعلی تعدد تیز رفتار سائیکل، بھاری ورک پیس اثر: منتخب کریں -R ہائیڈرولک بفر؛ ہلکا اثر ایل گریڈ، بھاری اثر ایچ گریڈ
3. سوئنگ اینگل سلیکشن
--90° فلپنگ لوڈنگ/ان لوڈنگ: لاحقہ 3/5
-- 180 ° باہمی اشاریہ سازی، دو طرفہ پتہ لگانا: لاحقہ 2/4
-- اپنی مرضی کے مطابق محدود سوئنگ رینج: ایک ایڈجسٹمنٹ سکرو کے ساتھ یونیورسل ماڈل
4. ایئر پورٹ لے آؤٹ
- کمپیکٹ محدود اندرونی مشین کی جگہ: ای سائیڈ فرنٹ پورٹ ورژن
-- معیاری بیرونی بے نقاب پائپنگ: ڈیفالٹ اینڈ فیس پورٹ
5. پوزیشن سگنل فیڈ بیک
-- PLC انٹر لاک کے لیے جگہ جگہ سگنل کی ضرورت ہے: M9BW مقناطیسی سوئچز سے لیس کریں (2pcs معیاری)؛ صرف ایک طرف کا پتہ لگانے کے لئے S سنگل سوئچ کو منتخب کریں۔
6. دھاگے کی تفصیلات
-- سائز 10/20 چھوٹے فریم ڈیفالٹ M5 تھریڈ؛ درمیانہ بڑا 30/50 اختیاری G1/8 (XF)، NPT1/8 (XN) امریکن تھریڈ
-- 3C الیکٹرانکس پریسجن آٹومیشن: چپ روٹری پوزیشننگ، پی سی بی ملٹی اینگل آپٹیکل انسپیکشن، مائیکرو کمپوننٹ انڈیکسنگ اسمبلی
--پیکیجنگ پروڈکشن لائنز: بوتل کیپنگ اسٹیشن، کارٹن 90° سمت میں تبدیلی، روٹری لیبل منسلک
--مشین ٹول فکسچر: ورک پیس پلٹنا، سٹیمپنگ جیگ انڈیکسنگ پوزیشننگ
- لاجسٹک چھانٹنے کا سامان: مٹیریل ڈائیورٹنگ، پائپ لائن روٹری اسٹاپ میکانزم
- منی مینیپلیٹر کا اختتامی اثر: روبوٹ جوائنٹ گردش، ویکیوم چک پک اینڈ پلیس فلپنگ
-- صحت سے متعلق جانچ کا سامان: ویژن انسپیکشن روٹری ٹیبل، ملٹی اینگل ایئر ٹائٹنیس ٹیسٹ جگ
1. معیاری جنرل سرکٹ
-- AFC ایئر سورس دو نکاتی مجموعہ → 4V210 5/2 سولینائیڈ والو → PU ایئر نلیاں → MSQ روٹری ٹیبل (M9BW مقناطیسی سوئچ PLC سے وائرڈ)
2. دھماکہ پروف ورکشاپ سرکٹ
-- دھماکہ پروف ایئر سورس ٹریٹمنٹ یونٹ → 50-VFE دھماکہ پروف 5 طرفہ سولینائیڈ والو → PU لچکدار نلی → MSQB/MSQA روٹری سلنڈر خطرناک ماحول کے لیے
3. منی پریسجن مائیکرو اسٹیشن
--AC1500 منی ایئر ریگولیٹر فلٹر → 3V سیریز 3/2 solenoid والو → PU4 پتلی نلیاں → MSQ10 / MSQ20 چھوٹی روٹری ٹیبل
SOLH MSQ ڈوئل پسٹن ریک اور پنین روٹری ٹیبل MSQB معیاری اور MSQA ہائی پریزین گریڈز میں تقسیم ہوتا ہے، 0~190° ایڈجسٹ سوئنگ، ڈوئل ربڑ/ہائیڈرولک شاک ابسورپشن، ڈوئل اینڈ/سائیڈ ایئر پورٹ لے آؤٹ اور سنٹرل ہولو وائرنگ ہول ~3xane سے زیادہ ڈیلیور کرنے کے لیے، الیکٹرونکس، پیکیجنگ، مشین ٹول اور ٹیسٹنگ آٹومیشن لائنوں کے لیے یونیورسل روٹری انڈیکسنگ ایکچوایٹر۔
