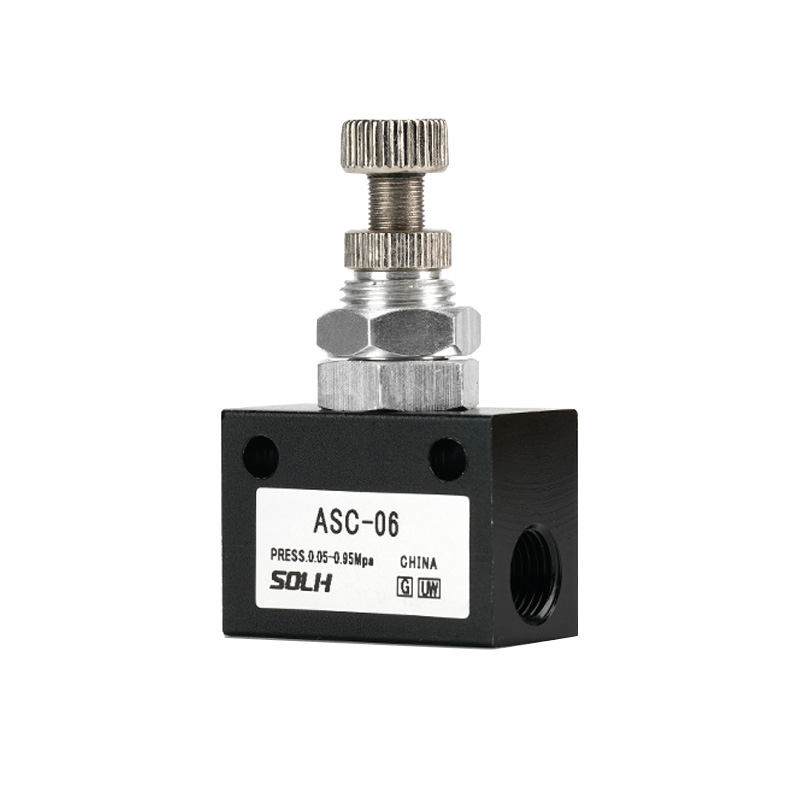

ASC سیریز ون وے تھروٹل والو | ایلومینیم کھوٹ ان لائن نیومیٹک سپیڈ کنٹرول والو

برانڈ: SOLH by Richge Technology | یونیورسل ایئر ٹی اے سی معیاری نیومیٹک فلو کنٹرول والو

1. پروڈکٹ کا جائزہ

     SOLH ASC سیریز ایک ہے۔لاگت سے موثر ایلومینیم کھوٹ ان لائن ون وے تھروٹل والو بڑے پیمانے پر چینی نیومیٹک مارکیٹ میں اپنایا. یہ AS سیریز کی طرح ہی بنیادی نیومیٹک فنکشنز کی خصوصیات رکھتا ہے لیکن آل ایلومینیم مربع باڈی کے ساتھ زیادہ پائیدار تھریڈڈ ان لائن انسٹالیشن ڈھانچہ اپناتا ہے۔ معیاری سلنڈر اسپیڈ ریگولیشن کے لیے ڈیزائن کیا گیا ہے، یہ فری فارورڈ ایئر انٹیک اور درست ایگزاسٹ تھروٹلنگ کنٹرول کا احساس کرتا ہے۔ کمپیکٹ ڈھانچہ، مستحکم ایڈجسٹمنٹ اور یونیورسل تھریڈ نردجیکرن کے ساتھ، یہ عام خودکار نیومیٹک سرکٹس کے لیے مرکزی دھارے میں اقتصادی رفتار کنٹرول کا حل ہے۔

2. کور ورکنگ فنکشن (ایگزاسٹ تھروٹلنگ اصول)

     ASC والو معیار کی پیروی کرتا ہے۔ایگزاسٹ تھروٹلنگ کنٹرول منطقنیومیٹک سلنڈر کی رفتار کے ضابطے کے لیے سب سے قابل اعتماد طریقہ:

     • فارورڈ ایئر انٹیک (سلنڈر ایکسٹینشن): بلٹ ان چیک والو مکمل طور پر کھلتا ہے، جس سے صفر بہاؤ کے نقصان کے ساتھ تقریباً بغیر کسی رکاوٹ کے سیدھے ہوا کے بہاؤ کو فعال کیا جاتا ہے، جس سے سلنڈر کی تیز رفتار اور ہموار کارروائی کو یقینی بنایا جاتا ہے۔

     • ریورس ایگزاسٹ (سلنڈر ریٹریکشن): چیک والو خود بخود بند ہوجاتا ہے۔ ایگزاسٹ ہوا درست سلنڈر ریٹریکشن اسپیڈ کنٹرول کا احساس کرتے ہوئے ایڈجسٹ تھروٹلنگ کے لیے درست سوئی والو سے گزرتی ہے۔

      •بنیادی درخواست: ڈبل ایکٹنگ سلنڈر کی توسیع یا پیچھے ہٹنے کی رفتار کو درست طریقے سے ایڈجسٹ کریں۔ ایگزاسٹ سائیڈ تھروٹلنگ صنعتی منظرناموں میں سب سے زیادہ استعمال شدہ اور مستحکم نیومیٹک رفتار ریگولیشن طریقہ ہے۔

3. ماڈل کوڈنگ کے اصول اور تھریڈ کی تفصیلات

     کوڈنگ فارمیٹ: ASC[سائز سیریز]-[تھریڈ کیلیبر]+[تھریڈ لاحقہ]

  3.1 سائز اور کیلیبر کی تعریف

     • 100 سیریز: 06 = G1/8 (PT1/8)

     • 200 سیریز:08 = G1/4 (PT1/4) | سب سے زیادہ یونیورسل مین اسٹریم ماڈل

     • 300 سیریز: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 تھریڈ ٹائپ لاحقہ

     • خالی: معیاری پی ٹی ٹیپر تھریڈ (پہلے سے طے شدہ)

     • G: برطانوی معیاری G متوازی دھاگہ

     • T: NPT امریکن معیاری ٹیپر تھریڈ

4. مکمل سیریز معیاری وضاحتیں اور بہاؤ کے پیرامیٹرز

5. بنیادی تکنیکی پیرامیٹرز

6. ساختی خصوصیات اور تنصیب کی ہدایات

     • انٹیگریٹڈ ایلومینیم کھوٹ اسکوائر باڈی: اعلی ساختی طاقت کے ساتھ کومپیکٹ اور ہلکا پھلکا ڈھانچہ، درست کرنا آسان نہیں ہے۔ بلٹ ان پش فٹ جوائنٹس کے بغیر مکمل تھریڈڈ ان لائن ڈیزائن کو اپناتا ہے، جس میں نلیاں لگانے کے لیے علیحدہ پائپ فٹنگ کی ضرورت ہوتی ہے، جس میں مضبوط مطابقت اور اعلی پائیداری ہوتی ہے۔

     • بہاؤ کی سمت کی شناخت صاف کریں۔: والو کے جسم پر نشان زد معیاری بہاؤ کا تیر، سلنڈر سائیڈ (ایگزاسٹ تھروٹلنگ ڈائریکشن) کی طرف اشارہ کرتا ہے تاکہ ریورس انسٹالیشن کی غلطیوں سے بچا جا سکے اور درست رفتار ریگولیشن منطق کو یقینی بنایا جا سکے۔

     • لاک ایبل اینٹی وائبریشن ایڈجسٹمنٹ: ٹاپ ایڈجسٹمنٹ نوب اور لاک نٹ سے لیس ہے۔ اسپیڈ پیرامیٹر سیٹنگ کے بعد، طویل مدتی مستحکم آپریشن کو برقرار رکھتے ہوئے، سامان کی کمپن کی وجہ سے پیرامیٹر کے بڑھنے کو روکنے کے لیے نٹ کو لاک کیا جا سکتا ہے۔

     • ہمہ جہتی تنصیب: سائٹ پر مختلف پیچیدہ پائپ لائن لے آؤٹ ماحول کو اپناتے ہوئے بغیر کسی سمت کی حد بندی کے صوابدیدی زاویہ کی تنصیب کی حمایت کرتا ہے۔

     • حساس اور درست ضابطہ: پریسجن سوئی والو کور ہموار سٹیپلیس اسپیڈ ایڈجسٹمنٹ کو یقینی بناتا ہے، سلنڈر کے گھمبیر اور غیر مستحکم رفتار کے مسائل کو مؤثر طریقے سے حل کرتا ہے۔

7. بنیادی انتخاب کا فرق: ASC بمقابلہ AS سیریز

8. پیشہ ورانہ انتخاب گائیڈ

     • مائیکرو سلنڈر اور سمال فلو سرکٹ: منتخب کریں۔ASC100-06 (G1/8)، φ12–φ20 چھوٹے بور سلنڈروں اور صحت سے متعلق مائکرو نیومیٹک کنٹرول کے لئے موزوں ہے۔

     • معیاری عام سلنڈر (سب سے زیادہ یونیورسل): منتخب کریں۔ASC200-08 (G1/4), φ12–φ40 روایتی سلنڈروں سے مماثل، زیادہ تر خودکار پروڈکشن لائنوں، پیکیجنگ اور کلیمپنگ آلات پر لاگو ہوتا ہے۔

     • بڑے بور سلنڈر اور ہائی فلو ڈیمانڈ: منتخب کریں۔ASC300-10 (G3/8) /ASC300-15 (G1/2)، φ50 اور اس سے اوپر والے بڑے بور سلنڈروں اور تیز رفتار ہیوی لوڈ نیومیٹک سسٹمز کے لیے۔

ایک جملے کا خلاصہ

     SOLH ASC سیریز ایک یونیورسل ایلومینیم الائے تھریڈڈ ون وے ایگزاسٹ تھروٹل والو ہے، جس میں مفت انٹیک اور درست ایگزاسٹ اسپیڈ ریگولیشن، لاک ایبل اینٹی وائبریشن اسٹرکچر اور لاگت سے موثر کارکردگی نمایاں ہے۔ یہ معیاری نیومیٹک سلنڈر ری سیپروکیٹنگ موشن کے لیے ترجیحی اقتصادی رفتار کنٹرول والو ہے، جو AirTAC گھریلو نیومیٹک سسٹمز کے ساتھ وسیع پیمانے پر ہم آہنگ ہے۔
