انڈور ویکیوم سرکٹ بریک

ہم لوڈ سوئچ ، آؤٹ ڈور ہائی وولٹیج آٹو ریکلوزر ، انڈور وولٹیج ویکیوم بریکر تیار کرنے کے لئے پرعزم ہیں جو صارفین کی ضروریات کے قریب ہیں اور صارفین کو بہتر مصنوعات فراہم کرتے ہیں۔ ہم ہمیشہ معاشرے کو ایک نعمت کے طور پر فائدہ اٹھاتے ہیں اور مادر وطن کی خوشحالی اور بحالی کو اپنی ذمہ داری کے طور پر لیتے ہیں۔ ہماری کمپنی ہماری انٹرپرائز کی ساکھ اور عملے کے معیار کو انٹرپرائز ڈویلپمنٹ سے پہلے ہماری ترقیاتی گارنٹی کے طور پر لیتی ہے۔ ہم سائنس اور ٹکنالوجی کے خیال پر اصرار کرتے ہیں کہ پہلی پیداواری قوت ہے۔ ہماری تکنیکی اسکیلز ، موثر انتظامیہ اور اعلی معیار کی مصنوعات کے ساتھ ، ہم نے اپنے صارفین کی لاگت سے موثر سامان کی مدد سے تعریف حاصل کی ہے۔

انڈور ویکیوم سرکٹ بریکر ایک کلیدی سوئچنگ ڈیوائس ہے جو انڈور میڈیم اور کم وولٹیج پاور سسٹم میں وسیع پیمانے پر استعمال ہوتا ہے۔ اس کی بنیادی خصوصیت خلاء کا استعمال آرک کو باہر نکالنے اور موصل میڈیم کے طور پر ہے ، جو عام آپریشن کے دوران سرکٹس کو مربوط/منقطع کرسکتی ہے اور غلطیوں (جیسے شارٹ سرکٹس) کی صورت میں فوری طور پر موجودہ کاٹ سکتی ہے ، اس طرح بجلی کے نظام کو کنٹرول کرنے اور ان کی حفاظت میں اپنا کردار ادا کرتا ہے۔

بنیادی کام کرنے کا اصول

ویکیوم سرکٹ بریکر کا بنیادی جزو ویکیوم انٹرپٹر ہے ، جس کا داخلہ انتہائی اعلی ویکیوم ڈگری (عام طور پر 10⁻⁴ PA سے نیچے) پر خالی کیا جاتا ہے۔ جب سرکٹ بریکر کھلتا ہے تو ، چلتے پھرتے اور جامد رابطے الگ ہونے کے ساتھ ہی ایک آرک تیار ہوتا ہے۔ تاہم ، ویکیوم میں گیس کے انووں کی تقریبا مکمل عدم موجودگی کی وجہ سے ، آرک دہن کو برقرار نہیں رکھ سکتا (آئنائزنگ میڈیم کی کمی) ، اور خلا کی اعلی موصلیت کی طاقت آرک کو تیزی سے بجھاتی ہے ، جس سے قابل اعتماد ٹوٹنا قابل ہوجاتا ہے۔ آرک کو باہر نکالنے کے اس طریقہ کار کے لئے کوئی اضافی آرک سے باہر نکلنے والے میڈیا (جیسے تیل یا ایس ایف ₆ گیس) کی ضرورت نہیں ہے ، جس سے اس کی حفاظت اور استحکام روایتی سرکٹ توڑنے والوں سے نمایاں طور پر بہتر ہے۔

اہم ساختی اجزاء

1.Vacuum intrupter:بنیادی جزو ، جو مہر بند سیرامک یا شیشے کے شیل ، متحرک اور جامد رابطوں ، ایک ڈھال وغیرہ پر مشتمل ہے ، جو آرک بجھانے اور موصلیت کے لئے ذمہ دار ہے۔

2. آپریٹنگ میکانزم:بجلی کا آلہ رابطوں کو کھولنے اور بند کرنے کے لئے چلا رہا ہے ، جس میں عام اقسام شامل ہیں جن میں موسم بہار کے آپریٹنگ میکانزم (زیادہ تر استعمال شدہ ، قابل اعتماد آپریشن اور کم توانائی کی کھپت کی خاصیت) اور برقی مقناطیسی آپریٹنگ میکانزم شامل ہیں۔

3. تعاون کی حمایت:زمین پر موصلیت کو یقینی بنانے کے لئے عام طور پر ایپوسی رال یا چینی مٹی کے برتنوں سے بنا ہوا رکاوٹ اور کوندک حصوں کی حمایت کرتا ہے۔

4. موافق سرکٹ:آنے والے ٹرمینلز ، سبکدوش ہونے والے ٹرمینلز ، اور رابطے کے رابطے شامل ہیں ، جو موجودہ ترسیل کے لئے ذمہ دار ہیں۔

5. ہاؤس/فریم:اندرونی اجزاء کی حفاظت کرتا ہے ، عام طور پر دھات یا موصل مواد سے بنا ہوتا ہے ، جو انڈور ماحول کے مطابق ہوتا ہے۔

کلیدی خصوصیات

1. مستحکم آرک-باہر نکالنے کی صلاحیت:ویکیوم میں اے آر سی کو بہت تیزی سے بجھا دیا جاتا ہے (ملی سیکنڈ میں) ، بڑی توڑنے کی صلاحیت کے ساتھ ، شارٹ سرکٹ دھاروں میں قابل اعتماد رکاوٹ کو قابل بناتا ہے۔

2. طویل خدمت زندگی:مکینیکل زندگی 10،000-50،000 آپریشنوں سے تجاوز کر سکتی ہے ، اور بجلی کی زندگی (شارٹ سرکٹ توڑنے والی کارروائیوں کی تعداد) آئل سرکٹ توڑنے والوں سے کہیں زیادہ ، درجنوں بار تک پہنچ سکتی ہے۔

3. بحالی کی ضروریات:ویکیوم میں رکاوٹ اچھی طرح سے مہر لگتی ہے ، جو ماحول سے مشکل سے متاثر ہوتی ہے (جیسے دھول اور نمی) ، اور اس کے لئے آرک کو باہر نکالنے والے میڈیا کی بار بار تبدیلی کی ضرورت نہیں ہوتی ہے ، جس کے نتیجے میں کم آپریشن اور بحالی کے اخراجات ہوتے ہیں۔

4. سائز اور ہلکے وزن:کومپیکٹ ڈھانچہ ، تنگ انڈور خالی جگہوں (جیسے تقسیم کے کمرے اور سوئچ کیبینٹ) میں تنصیب کے لئے موزوں ہے۔

5. ماحول دوست اور محفوظ:آگ یا ماحولیاتی آلودگی کے خطرات سے گریز کرتے ہوئے تیل ، SF₆ یا دیگر گرین ہاؤس گیسیں نہیں ہیں۔

6. بار بار کارروائیوں کے لئے قابل:ایسے منظرناموں کے لئے مثالی ہے جس میں موٹرز اور کیپسیٹرز جیسے سامان کی بار بار سوئچنگ کی ضرورت ہوتی ہے۔

View as

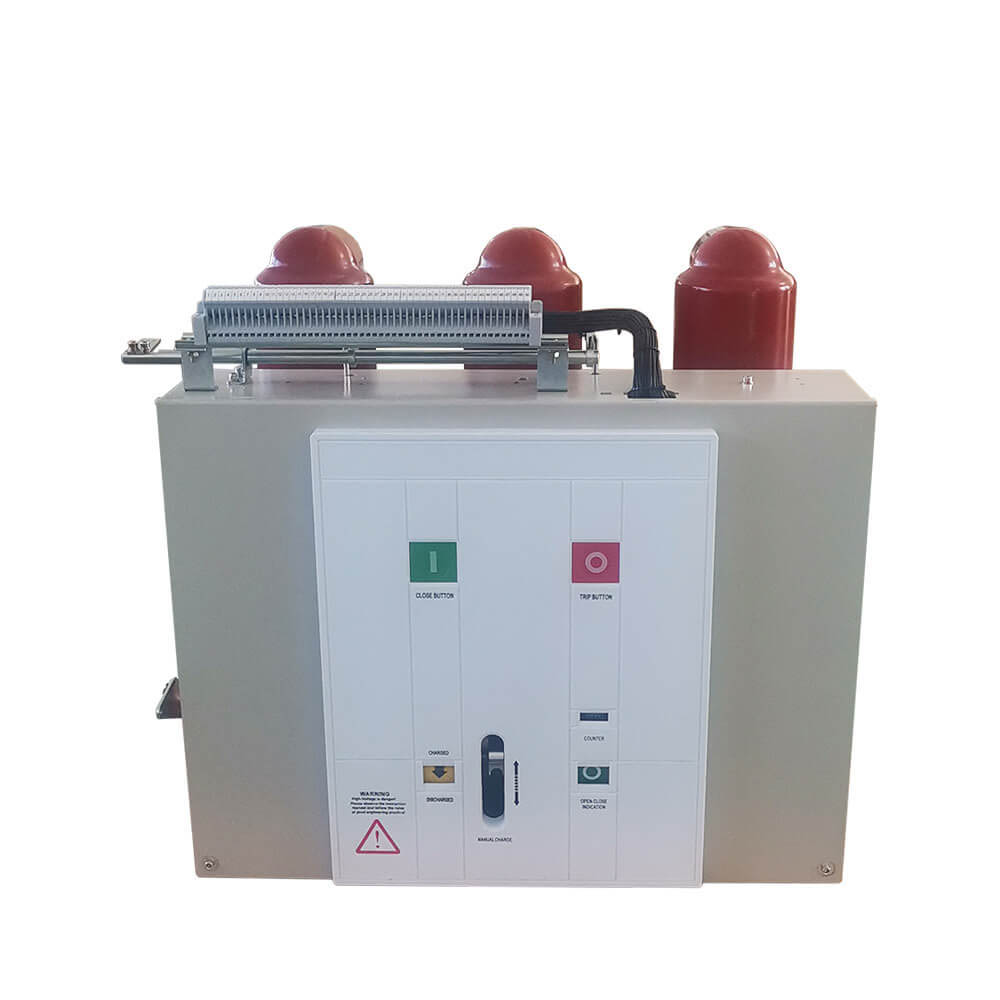

10KV 11KV 12KV ہائی وولٹیج AC 630A انڈور ایمبیڈڈ پول فکسڈ قسم VCB ویکیوم سرکٹ بریکر

وی بی آئی -12 انڈور ہائی وولٹیج ویکیوم سرکٹ بریکر تین فیز اے سی 50 ہ ہرٹز ہے ، جس میں 12KV انڈور ڈیوائس کی درجہ بندی کی وولٹیج ہے ، صنعتی اور کان کنی کے کاروباری اداروں ، بجلی کے سامان پر قابو پانے اور تحفظ کے مقاصد کے طور پر بجلی گھروں اور سب اسٹیشنوں کے لئے ، اور چین میں بار بار چلنے کے لئے ، جو سوئٹزرلینڈ میں اے بی بی کارپوریشن کی ٹکنالوجی کو جوڑتا ہے۔ پروڈکٹ معیاری GB1984 اور IEC62271-100 کے ساتھ تعمیل کرتا ہے۔ VBI-12 VCB عام طور پر سوئچ گیئر پینل KYN28 اور XGN میں سوار ہوتا ہے۔ یہ اکثر ایسے مواقع میں لاگو ہوتا ہے جس میں بار بار آپریشن ہوتا ہے ، اس میں تیز رفتار ریکلوزر ، ایک سے زیادہ افتتاحی/بند ہونے ، قابل اعتماد مکینیکل انٹلاک کے افعال ہوتے ہیں۔ اس نے فکسڈ قسم اور واپسی کے قابل قسم کی ہے۔ یہ جامع موصل مواد کو اپناتا ہے ، آلودگی اور دھماکے کا کوئی خطرہ نہیں ہے ، موصلیت کی سطح زیادہ ہے۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

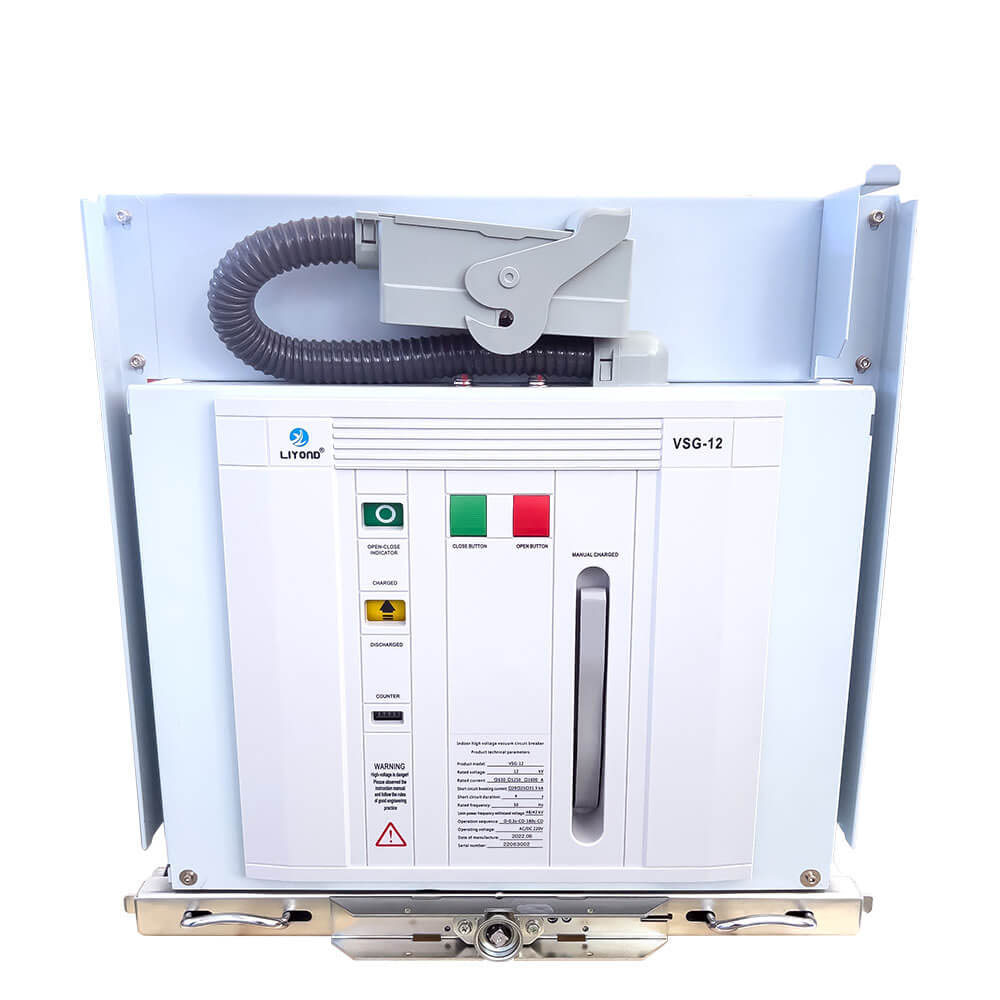

10KV 12KV میڈیم وولٹیج ہینڈ کارٹ ٹائپ VCB کے ساتھ موصل ٹیوب کے ساتھ کنڈکٹو حصوں کے ساتھ

VSG-12 ڈور ہائی وولٹیج ویکیوم سرکٹ بریکر 12KV پاور سسٹم کے اندر انڈور سوئچ گیئر ایپلی کیشنز میں استعمال کے لئے ڈیزائن کیا گیا ہے جس میں تین فیز AC 50Hz ریٹیڈ وولٹیج ہے۔ یہ بجلی کی تقسیم کے سازوسامان اور صنعتی سہولیات کے لئے ایک اہم حفاظتی اور کنٹرول یونٹ کے طور پر کام کرتا ہے۔ یہ سرکٹ بریکر ایسے ماحول کے ل suitable موزوں ہے جس میں ریٹیڈ کرنٹ پر بار بار آپریشن کی ضرورت ہوتی ہے یا متعدد بار شارٹ سرکٹ کے دھاروں میں خلل ڈالنے کی صلاحیت کی ضرورت ہوتی ہے۔ سرکٹ بریکر میں ایک ماڈیولر ڈیزائن شامل ہے ، جہاں آپریٹنگ میکانزم اور سرکٹ بریکر باڈی الگ الگ ہے ، جس سے فوری تبدیلی اور اسمبلی کی اجازت ملتی ہے۔ VSG ویکیوم سرکٹ بریکر ایک نیا انڈور سوئچ گیئر ہے۔ یہ بنیادی طور پر تین فیز اے سی پاور سسٹم کے لئے استعمال ہوتا ہے جس میں 12KV کی درجہ بندی والی وولٹیج اور 50-60Hz کی درجہ بندی کی تعدد ہے۔ اس میں کمپیکٹ ڈھانچے ، اعلی وشوسنییتا ، چھوٹے آپریشن کمپن اور آسان بحالی کے فوائد ہیں۔ یہ بجلی کے پودوں ، اسٹیل ملوں ، دھات کاری ، پیٹرو کیمیکل ، نقل و حمل ، عمارتوں اور دیگر صنعتی اور کان کنی کے کاروباری اداروں میں بڑے پیمانے پر استعمال کیا جاسکتا ہے۔ ہائی وولٹیج موٹروں ، ٹرانسفارمرز ، لائن غلطیوں اور دیگر بوجھ کی حفاظت کے لئے سوئچ گیئر کے طور پر۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

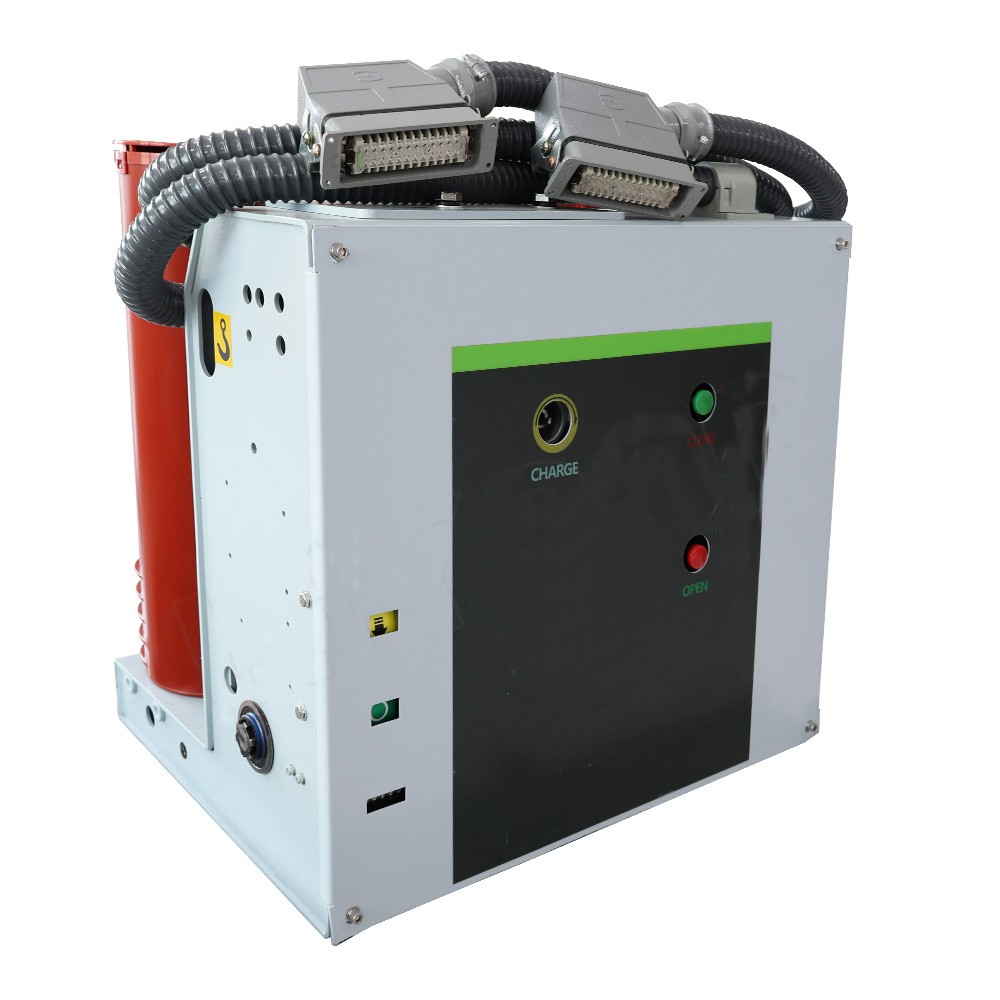

CT68 آپریٹنگ میکانزم کے ساتھ 12KV فکسڈ ویکیوم بریکر

ماڈل CT68-12 انڈور ویکیوم سرکٹ بریکر CT68 بہار آپریٹنگ میکانزم کے ساتھ استعمال۔ یہ تین فیز اے سی ، 50 ہرٹج انڈور بجلی کی تقسیم کا سامان ہے جس میں 12KV کی وولٹیج ہے ، جو بنیادی طور پر تقسیم شدہ بجلی کے نظام ، بارودی سرنگوں ، پٹرولیم ، کیمیائی صنعت ، دھات کاری ، تعمیر ، نقل و حمل ، کوئلے کی کانوں اور بلدیات کے ساتھ ساتھ شہری رہائشی عمارتوں اور عوامی سہولیات اور دیگر مقامات کی بجلی کی فراہمی اور تقسیم کے نظام میں بھی استعمال ہوتی ہے۔ یہ وسیع پیمانے پر بجلی کے سامان کو زیادہ سے زیادہ موجودہ ، شارٹ سرکٹ ، انڈر وولٹیج اور اوور وولٹیج سے بچانے کے لئے استعمال کیا جاتا ہے ، اور وہ بجلی کے سامان کے محفوظ آپریشن کی معتبر طور پر ضمانت دے سکتا ہے۔ سرکٹ بریکر ایک ماڈیولر ڈیزائن کی خصوصیات ہے ، جہاں آپریٹنگ میکانزم اور سرکٹ بریکر باڈی الگ الگ ہیں ، جس سے فوری تبدیلی اور اسمبلی کی اجازت ملتی ہے۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

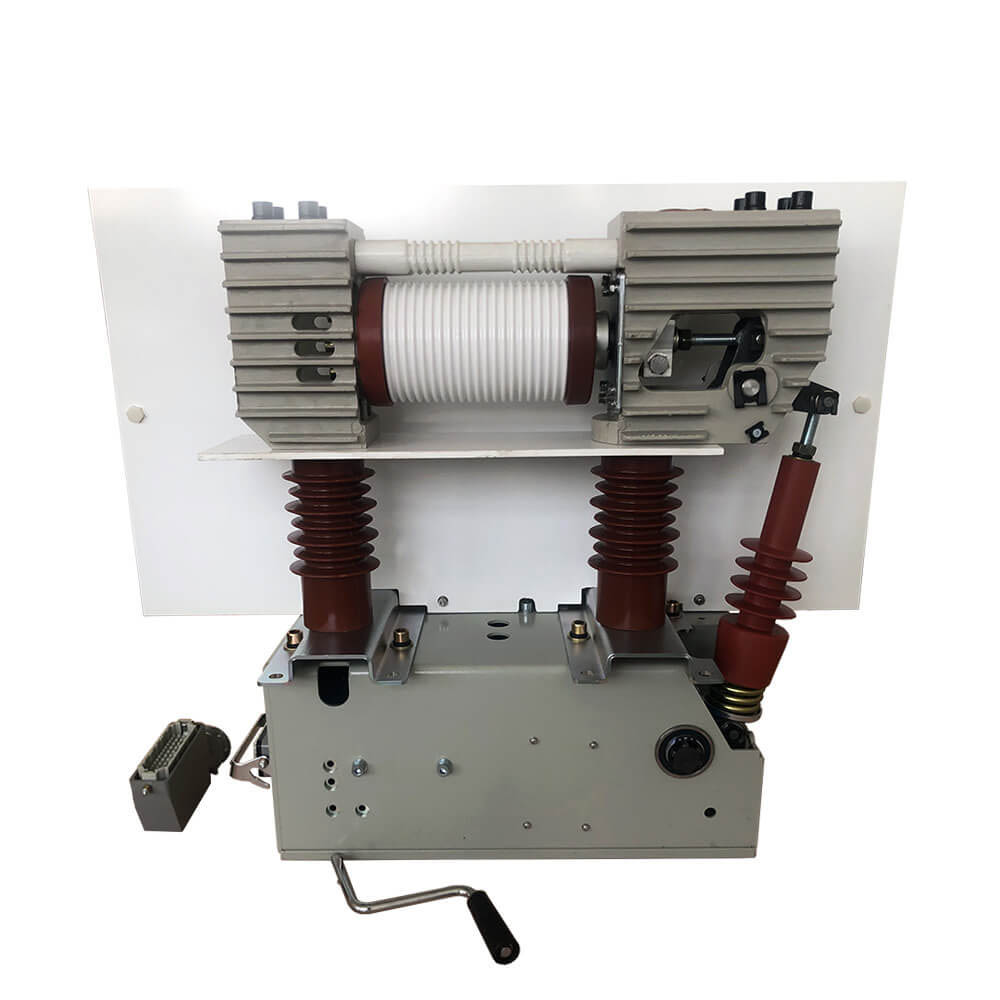

24KV انڈور میڈیم وولٹیج اسپرنگ انرجی اسٹوریج میکانزم موصلیت نے موصل پارٹیشن کے ساتھ ویکیوم سرکٹ بریکر کو تقویت بخشی

Zn12-24 ویکیوم سرکٹ بریکر ایک انڈور ہائی وولٹیج سوئچ گیئر ہے جس میں 24KV اور تین فیز AC 50Hz کی درجہ بندی والی وولٹیج ہے۔ جس نے جرمن کمپنی سے ٹیکنالوجی متعارف کرائی ہے ， اس کا آپریٹنگ میکانزم ایک موسم بہار کی توانائی کے ذخیرہ کرنے کی قسم ہے ، جو AC یا DC ، یا دستی طور پر چلا سکتا ہے۔ یہ سرکٹ بریکر ایک پربلت موصلیت کی قسم ہے ، جو کلاس II کے آلودہ علاقوں میں استعمال کے ماحول کی ضروریات کو پورا کرتی ہے۔ اس سرکٹ بریکر میں سادہ ساخت ، مضبوط توڑنے کی گنجائش ، لمبی زندگی ، مکمل آپریشن کے افعال ، کوئی دھماکے کا خطرہ ، سادہ بحالی ، پاور پلانٹ کے کنٹرول یا تحفظ سوئچ ، سب اسٹیشن اور دیگر ٹرانسمیشن اور تقسیم کے نظام کے لئے موزوں ہے ، خاص طور پر اہم بوجھ اور کثرت سے چلنے والی جگہوں کو توڑنے کے لئے موزوں ہے۔ یہ پروڈکٹ GB1984 ، JB3855 ، DL403 اور IEC معیارات کی متعلقہ ضرورت کے مطابق ہے۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

CT68 بہار آپریٹنگ میکانزم کے ساتھ 24KV ویکیوم سرکٹ بریکر

CT68-24 ویکیوم سرکٹ بریکر ایک انڈور ہائی وولٹیج ویکیوم سرکٹ بریکر ہے ، جو بنیادی طور پر تقسیم شدہ بجلی کے نظام ، بارودی سرنگوں ، پٹرولیم ، کیمیائی صنعت ، دھات کاری ، تعمیر ، نقل و حمل ، کوئلے کی کانوں اور میونسپلٹیوں میں استعمال ہوتا ہے ، نیز شہری رہائشی عمارتوں اور عوامی سہولیات اور دیگر سہولیات کی بجلی کی فراہمی اور تقسیم کے نظام میں بھی۔ یہ وسیع پیمانے پر بجلی کے سامان کو زیادہ سے زیادہ موجودہ ، شارٹ سرکٹ ، انڈر وولٹیج اور اوور وولٹیج سے بچانے کے لئے استعمال ہوتا ہے ، اور بجلی کے سامان کے محفوظ آپریشن کی معتبر طور پر ضمانت دے سکتا ہے۔ CT68-24 ویکیوم سرکٹ بریکر مکمل طور پر منسلک ڈھانچے (مرکزی قسم) کو اپناتا ہے ، اچھی واٹر پروف اور نمی کا ثبوت ہے ، اور ماحولیاتی حالات میں سخت کام کرسکتا ہے۔ اس میں شارٹ سرکٹ فل لوڈ موجودہ ، مضبوط اوور وولٹیج کی صلاحیت اور شارٹ سرکٹ توڑنے کی صلاحیت کا اچھا تھرمل استحکام ہے۔ اس کے علاوہ ، یہ تنصیب کی کارکردگی کو بہتر بنانے اور سائٹ کی تنصیب اور بحالی کو زیادہ آسان بنانے کے ل from تیزی سے تاروں ، کیبلز اور دیگر آلات کو جوڑ سکتا ہے۔ گھر اور بیرون ملک بڑے پیمانے پر استعمال ہونے والے ، CT68-24 ویکیوم سرکٹ بریکر ایک اعلی معیار کا بجلی کا سامان ہے ، جو قابل اعتماد کارکردگی ، بہترین معیار اور طویل خدمت زندگی کے لئے جانا جاتا ہے۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

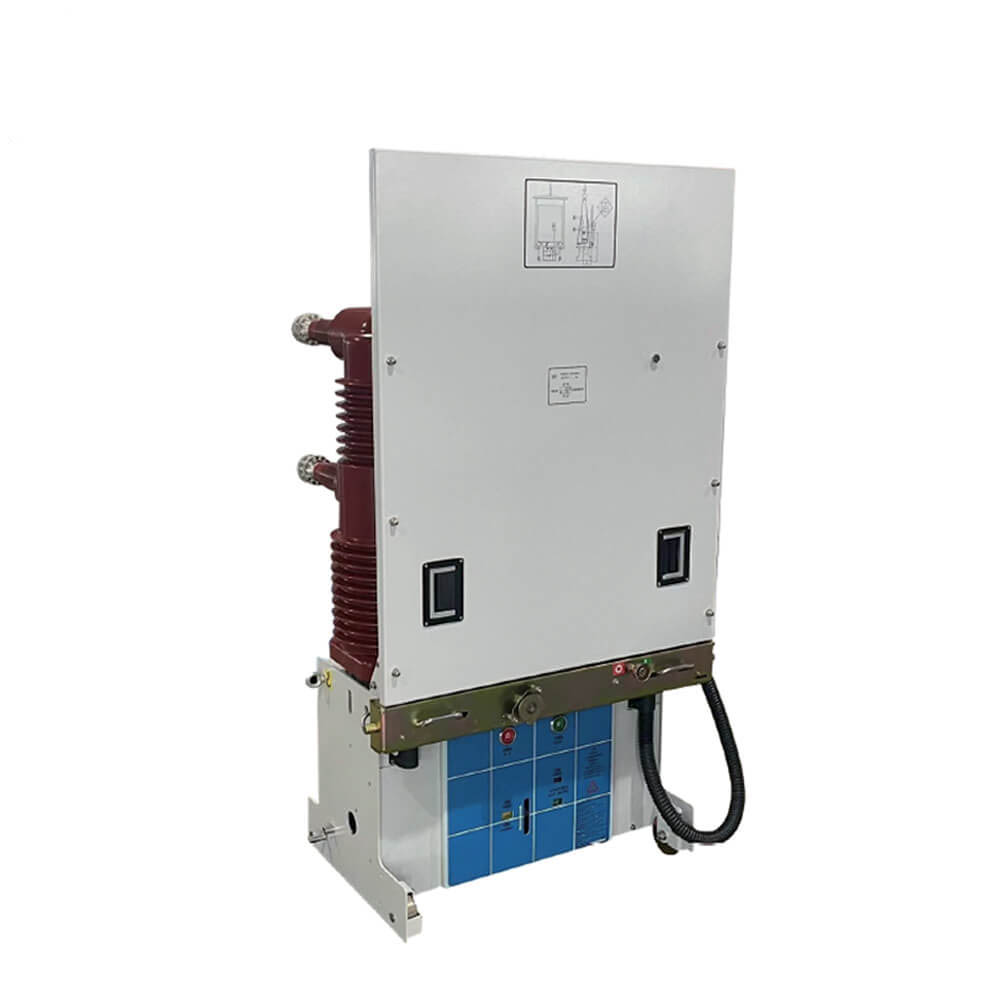

35KV فلور VBI بہار سے چلنے والے میکانزم کے ساتھ ویکیوم سرکٹ بریکر پر سوار ہے

وی بی آئی انڈور ہائی وولٹیج ویکیوم سرکٹ بریکر کی قابل اعتماد کارکردگی ہے اور انسٹال کرنا آسان ہے۔ اعلی وولٹیج ٹرانسمیشن اور تقسیم کے نظام کے کنٹرول اور تحفظ کے لئے یہ بہترین انتخاب ہے۔ VBI-40.5 فلور ماونٹڈ ویکیوم سرکٹ بریکر ایک اعلی کارکردگی ، درمیانے وولٹیج سوئچنگ ڈیوائس ہے جو 40.5KV کی درجہ بندی شدہ بجلی کے نظام کے قابل اعتماد تحفظ اور کنٹرول کے لئے ڈیزائن کیا گیا ہے۔ جدید ویکیوم انٹر ٹکنالوجی کا استعمال کرتے ہوئے ، یہ موثر آرک بجھانے ، کم سے کم دیکھ بھال ، اور طویل آپریشنل زندگی کو یقینی بناتا ہے۔ بجلی کی تقسیم کے نیٹ ورکس ، صنعتی پلانٹس اور سب اسٹیشنوں کے لئے مثالی ، یہ بریکر مضبوط تعمیر کو صارف دوست آپریشن کے ساتھ جوڑتا ہے۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

35KV انڈور SF6 گیس سرکٹ بریکر

انڈورف 6 سرکٹ بریکر کا اطلاق ایس ایف 6 سرکٹ توڑنے والے ایک کامل اپ گریڈ فورجنگ پاور انفراسٹرکچر ہیں ، خاص طور پر ایسے حالات میں جہاں موٹروں اور کیبلز کی موصلیت ڈائیلیکٹرک تناؤ کے لئے حساس ہے۔ انڈور ایس ایف 6 سرکٹ توڑنے والے۔ ان کے کمپیکٹ فوٹ پرنٹ اور اعلی درجے کی موصلیت کی کارکردگی کے ساتھ ، گھر میں خلائی طور پر انڈور اسٹیشنز اور تقسیم کے کمرے میں تقسیم کے کمرے اور تقسیم کے کمروں میں ہیں۔ بحالی ٹائم ٹائم کو کم کرنا۔ فورتھرمور ، ان کی ماحولیاتی دوستانہ خصوصیات انہیں ماحولیاتی تقاضوں کے ساتھ اندرونی مقامات کے ل an ایک مثالی فٹ بناتی ہیں ، جس سے بجلی کی تقسیم کے محفوظ اور زیادہ قابل اعتماد نیٹ ورک کی تعمیر میں مدد ملتی ہے۔ LYHM4 میڈیم وولٹیج سرکٹ بریکر سلفر ہیکسفلوورائڈ (SF6) گیس کو آرک بجھانے اور موصل میڈیم کے طور پر استعمال کرتا ہے۔ SF6 گیس میں آسانی سے ٹوٹنے کی خصوصیات ہیں ، اور موجودہ کو توڑنے کے وقت کوئی مداخلت کا رجحان نہیں ہوگا ، اور کوئی آپریٹنگ اوور وولٹیج نہیں ہوگا۔ یہ عمدہ خصوصیت اس بات کو یقینی بناتی ہے کہ سرکٹ بریکر کی طویل الیکٹریکل زندگی ہے۔ اور آپریشن کے دوران آلات پر پڑنے والے اثرات ، ڈائیلیٹرک سطح اور تھرمل تناؤ متاثر نہیں ہوگا۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

مرضی کے مطابق 24KV VS1 ویکیوم سرکٹ بریکر VCB بیس سے رابطہ باکس کے ساتھ

ان کے کمپیکٹ طول و عرض اور محدود وزن پاور مکعب کی قسم پی بی/ایف فکسڈ حصوں کو فکسڈ سرکٹ بریکر کو انخلاء سرکٹ توڑنے والوں کے ساتھ تبدیل کرنے ، سرگرمیوں کو بازیافت کرنے اور متروک سوئچ گیئر کو نئے معیارات میں اپ گریڈ کرنے کے لئے مثالی حل بناتے ہیں۔ پاور مکعب کی قسم پی بی/ایف فکسڈ حصے فیکٹری سے جمع اور آزمائشی ہیں اور جہاں قابل اطلاق ہیں ، آئی ای سی 62271-200 اور آئی ای سی 62271-1 معیارات کی تعمیل کرتے ہیں۔ فکسڈ حصے آرک پروف سوئچ گیئر کی تعمیر کی اجازت دیتے ہیں۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

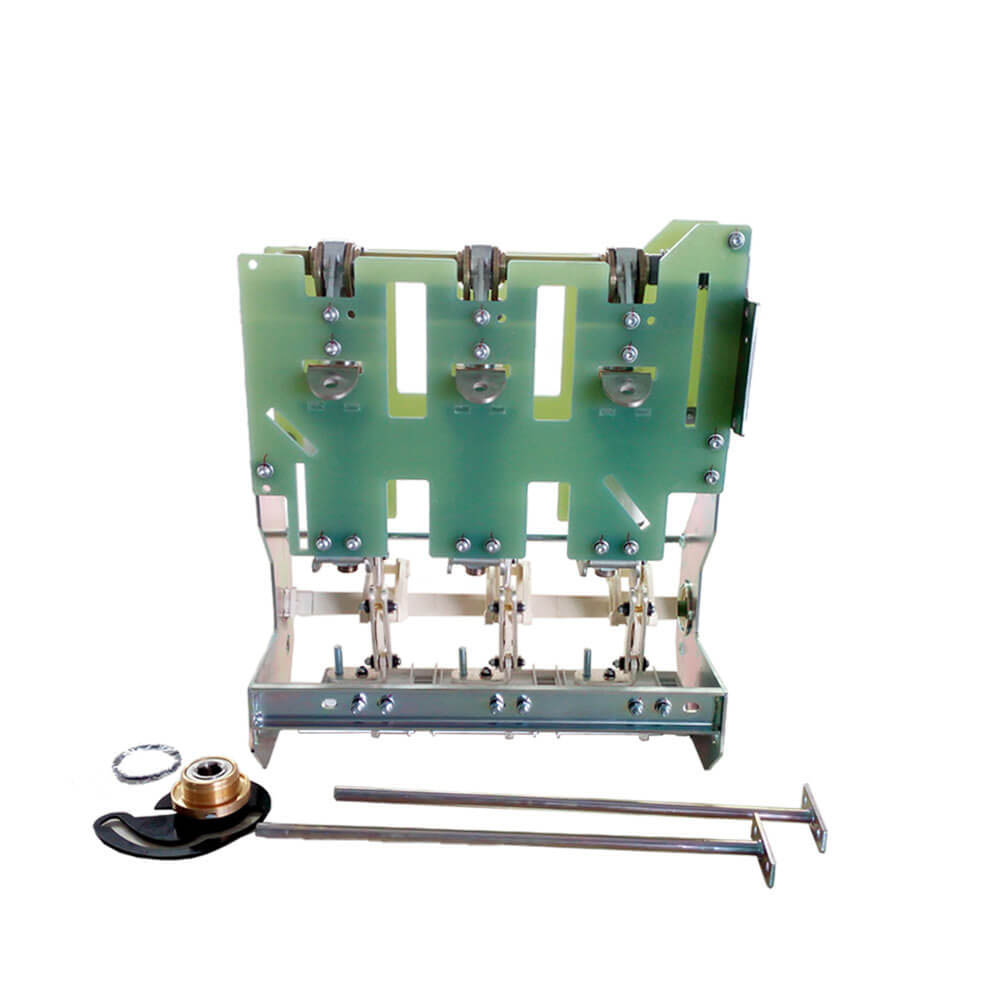

گیس موصل سوئچ گیئر کے لئے ہائی وولٹیج جی آئی ایس سرکٹ بریکر (گراؤنڈنگ کے ساتھ تنہائی کے ساتھ)

چاہے گاہک ایئر موصل یا گیس سے متاثرہ سوئچ گیئر کا انتخاب کرتے ہیں اس کا انحصار اطلاق کے ساتھ ساتھ کچھ پہلوؤں پر بھی ہوتا ہے جیسے ابتدائی سرمایہ کاری کی لاگت ، ملکیت کی کل لاگت ، دستیاب جگہ اور مقام (یعنی اونچائی ، دھول ، وغیرہ)۔ ہم آپ کو حوصلہ افزائی کرتے ہیں کہ آپ ہمارے سیلز ماہرین سے صحیح مشورے حاصل کریں۔ GIS سرکٹ بریکر گیس موصل سوئچ گیئر کے لئے استعمال ہوتا ہے ، اسپلٹ ڈھانچے کا استعمال کرتا ہے۔ انسٹال کرنا آسان ہے ، قابل اعتماد بریکنگ کارکردگی ، لمبی مکینیکل زندگی اور کوئی بحالی نہیں۔ یہ انفلٹیبل کابینہ میں استعمال ہونے والے ویکیوم سرکٹ بریکر کا متبادل ہے۔ مصنوعات کی کارکردگی نے GB1984-2014 کے معیار کو پورا کیاE2-M2-C2 سرکٹ بریکر کی ضرورت۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

Richge چین میں ایک پیشہ ور انڈور ویکیوم سرکٹ بریک مینوفیکچرر اور سپلائر ہے۔ اگر آپ ہماری کم قیمت پروڈکٹس میں دلچسپی رکھتے ہیں تو براہ کرم ہم سے رابطہ کریں۔
