تنہائی سوئچ

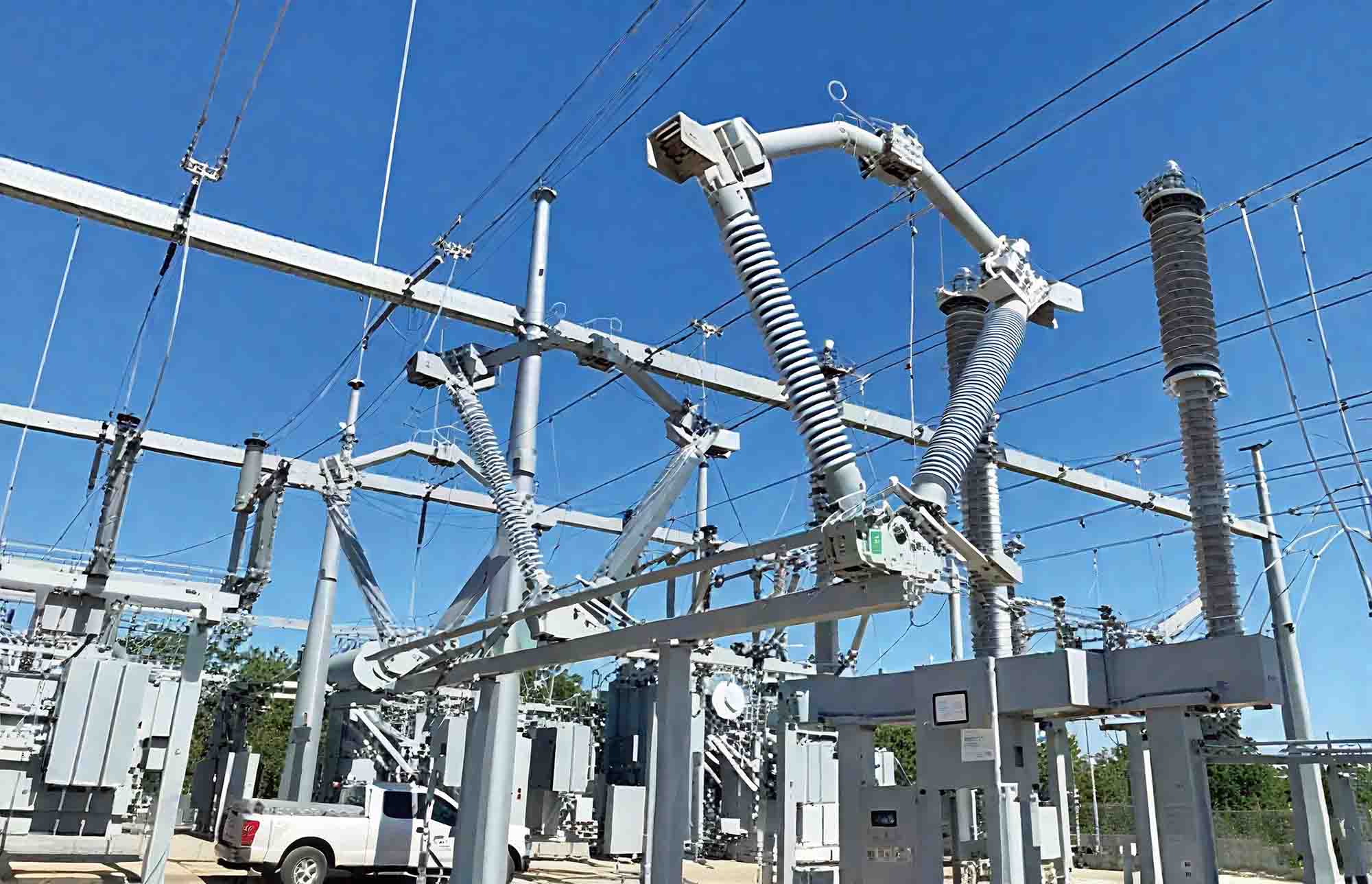

عام تعارف جی ڈبلیو 1 سیریز آؤٹ ڈور ہائی وولٹیج منقطع سوئچ جامع ڈھانچے کا ہائی وولٹیج سوئچ کا سامان ہے ، جو آؤٹ ڈور 12KV 、 24KV 、 40.5KV کے لئے موزوں ہے۔ افتتاحی اور قریب بنانے کے لئے وولٹیج اور کوئی بوجھ کے ساتھ لائن نیٹ۔ CS □ قسم کی افرادی قوت چلانے والی مشینری کے ساتھ ، طاقت اور جامع فلیش لاکس وغیرہ کے ساتھ ارتھ لائن سے بچ سکتی ہے۔ آپریٹر کو زمین کی ایک اور لائن لگانے کی ضرورت نہیں ہے۔ آلودگی سے متعلق قسم کی الگ تھلگ سوئچ گائیکی کی ترسیل کے علاقے میں کسٹمر کو مطمئن کرتی ہے۔ جب یہ کام کر رہا ہے تو یہ شیڈ کے آلودگی کو حل کرسکتا ہے۔ جی ڈبلیو 1 سیریز آؤٹ ڈور ہائی وولٹیج الگ تھلگ سوئچ ہائی وولٹیج پاور ڈسٹری بیوشن سسٹم میں قابل اعتماد اور پائیدار کارکردگی کے لئے ڈیزائن کیا گیا ہے۔ 12KV ، 24KV ، اور 40.5kV میں دستیاب ہے ، اور 630A سے 1250A تک کی موجودہ درجہ بندی ، یہ سوئچ سخت ماحولیاتی حالات کا مقابلہ کرنے کے لئے بنائے گئے ہیں ، جس میں اعلی آلودگی اور شدید موسم شامل ہیں۔ بین الاقوامی معیارات IEC62271-103 اور DL/T 486-2010 کی تعمیل کے ساتھ ، وہ حفاظت اور آپریشنل سالمیت کو یقینی بناتے ہیں۔ GW1 آؤٹ ڈور AC ہائی وولٹیج الگ تھلگ سوئچ آؤٹ ڈور ہائی وولٹیج پاور ڈسٹری بیوشن آلات کی لائن پر تنصیب کے لئے موزوں ہے ، جو لائن کو کاٹنے اور لائن کو تبدیل کرنے کے لئے استعمال ہوتا ہے جب لائن میں وولٹیج اور کوئی بوجھ نہیں ہوتا ہے۔ صارف دوست تنصیب اور بحالی کو دستی یا بجلی کے آپریشن کے طریقہ کار کے ذریعہ سہولت فراہم کی جاتی ہے۔ جی ڈبلیو 1 سیریز مختلف ماحول کے ل suitable موزوں ہے ، جس میں اونچائی اور انتہائی درجہ حرارت بھی شامل ہے ، جس سے یہ بیرونی نظاموں میں محفوظ برقی تنہائی کے ل an ایک بہترین انتخاب ہے۔

GW4-12 (40.5) آؤٹ ڈور HV منقطع سوئچ GW4-12 (40.5) آؤٹ ڈور AC ہائی وولٹیج منقطع سوئچ (مختصر کے لئے منقطع سوئچ) وولٹیج کے ساتھ سرکٹ کھولنے اور بند کرنے کے لئے استعمال کیا جاتا ہے لیکن 50/60Hz نہیں ، 12 (40.5) کے وی پاور سسٹم۔ یہ IEC129-1984 AC منقطع سوئچ اور ارٹنگ سوئچ اور GB1985 اور دیگر رشتہ دار معیارات کے معیارات کے ساتھ معاہدہ کرتا ہے۔

GN19-12 (c) انڈور HV منقطع سوئچ کا اطلاق ریٹیڈ وولٹیج 12KV ، AC 50/60Hz کے پاور سسٹم پر ہوتا ہے۔ یہ CS6-1 دستی آپریٹنگ میکانزم سے لیس ہے اور بغیر کسی بوجھ کے تحت سرکٹ توڑنے اور بنانے کے لئے استعمال ہوتا ہے۔ آلودگی کی اضافی قسم ، اونچائی کی قسم اور بجلی کی نشاندہی کرنے والی قسم موجود ہے۔ یہ آئی ای سی 62271-102 کے مطابق بنایا گیا ہے۔ اس سیریز کا الگ تھلگ سوئچ CS6-1 دستی آپریٹنگ میکانزم سے لیس ہے (پینل کے ساتھ الگ تھلگ سوئچ کا اپنا مشترکہ آپریٹنگ میکانزم ہے)۔   الگ تھلگ سوئچز کا یہ سلسلہ ایک تین قطب قسم ہے ، جس میں چیسیس ، ایک گھومنے والا شافٹ ، لیور ، چینی مٹی کے برتن کے ستون انسولیٹر ، چاقو اور وائرنگ بورڈ ہوتا ہے۔ گھومنے والا شافٹ نیچے والے فریم پر ترتیب دیا گیا ہے ، جس پر لیورز کے تین جوڑے ویلڈیڈ ہیں ، اور لیور پل چھڑی کی چینی مٹی کے برتن انسولیٹر اور چاقو کے ہار سے گزرتے ہیں۔ گھومنے والا شافٹ بیس فریم سے باہر پھیلا ہوا ہے ، اور گھومنے والے شافٹ کے کسی بھی حصے کو آپریٹنگ میکانزم کے ساتھ منسلک کیا جاسکتا ہے۔   ٹائپ سی دیوار سے ہے۔ ان میں سے ، سی ون کا مطلب یہ ہے کہ گردش دیوار کے ذریعے پہلو میں ہے۔ سی 2 کا مطلب یہ ہے کہ منقطع دیوار کے راستے میں ہے۔ سی 3 کا مطلب یہ ہے کہ دونوں اطراف دیوار کے ذریعے پہلو میں ہیں۔

GN19-12 انڈور ہائی وولٹیج منقطع سوئچ GN19-12 سیریز انڈور ہائی وولٹیج منقطع سوئچ ہائی وولٹیج سوئچ سازوسامان سے تعلق رکھتا ہے ، ریٹیڈ وولٹیج 12KV ، AC 50Hz اور آئی ٹی سسٹم سے کم پاور سسٹم پر لاگو ہوتا ہے ، یہ CS6-1 دستی آپریٹنگ میکانزم سے لیس ہے اور اسے بغیر لوڈ کے تحت توڑنے اور سرکٹ بنانے کے لئے استعمال کیا جاتا ہے لیکن وولٹیج کے ساتھ۔ اضافی آلودگی میں کمی کی قسم ، اونچائی کی قسم اور بجلی کا ڈسپلے موجود ہیں۔ منقطع سوئچ کا کردار بغیر کسی موجودہ کے سرکٹ کو منقطع کرنا ہے۔ تاکہ سامان کی خدمت کی جائے اور بجلی کی فراہمی میں بحالی کے اہلکاروں کی حفاظت کو یقینی بنانے کے ل a ایک واضح منقطع نقطہ ہو ، خصوصی مداخلت کرنے والے آلے کے بغیر تنہائی سوئچ لوڈ کرنٹ اور شارٹ سرکٹ کرنٹ کو نہیں کاٹ سکتا ، لہذا سرکٹ کو توڑنے کے ل the سرکٹ بریکر میں ہونا چاہئے اس سے پہلے کہ آپ تنہائی سوئچ کو توڑ سکیں۔

GN22-12 (C) (D) سیریز انڈور ہائی وولٹیج منقطع سوئچ پاور سسٹم کے لئے ڈیزائن کیا گیا ہے جس میں 12KV کی درجہ بندی والی وولٹیج اور 50Hz کی تعدد ہے۔ یہ آلہ بنیادی طور پر بغیر بوجھ کے حالات میں بجلی کے نظام میں سرکٹس کھولنے اور بند کرنے کے لئے استعمال ہوتا ہے۔ اعلی موجودہ برداشت کی صلاحیتوں کے ساتھ ، یہ اعلی سیکیورٹی اور بار بار کارروائیوں کی ضرورت والی ایپلی کیشنز کے لئے مثالی ہے۔ ماحولیاتی مختلف ضروریات کو پورا کرنے کے لئے آلہ کو تشکیل دیا جاسکتا ہے۔ یہ پروڈکٹ ایک اعلی موجودہ الگ تھلگ سوئچ ہے جس میں تھری فیز عام نچلے چاقو کا ڈھانچہ ہے۔ یہ مکینیکل لاکنگ پروٹوٹائپ کو اپناتا ہے جس میں بند ہونے اور رابطہ کرنے کی دو قدمی کارروائی ، پہننے سے پاک رابطے ، چھوٹی آپریٹنگ فورس ، اعلی رابطے کا دباؤ ، اور اچھے متحرک تھرمل استحکام کے ساتھ۔

GN30-12 ٹائپ روٹری انڈور ہائی وولٹیج الگ تھلگ سوئچ روٹری رابطہ چاقو کے ساتھ الگ تھلگ سوئچ کی ایک نئی قسم ہے۔ بنیادی ڈھانچہ یہ ہے کہ تین فیز کامن چیسیس کے اوپری اور نچلے طیارے انسولیٹرز اور رابطوں کے دو سیٹوں کے ساتھ طے کیے جاتے ہیں ، اور رابطہ چاقو کو گھوماتے ہوئے سوئچ کھول کر بند ہوجاتا ہے۔ 1. دروازہ بند کے ساتھ ہی ایکسٹریکٹ ایبل ورژن ہلائیں/باہر 2. ہر قسم کی سہولیات اور سازوسامان میں استعمال کیا جاسکتا ہے 3. اجزاء کی محدود تعداد اور مینوفیکچرنگ کے لئے بڑے پیمانے پر پیداواری نظام کے استعمال کے بارے میں ، اس میں بہت قابل اعتماد کنٹرول ہے 4. آسان اور آسان دیکھ بھال 5. فنکشنل یونٹوں کی متعدد اقسام جو مختلف حلوں کے لئے استعمال ہوسکتی ہیں

GN19-12 (c) سیریز انڈور AC ہائی وولٹیج تنہائی سوئچ AC 50Hz کے لئے موزوں ہے ac 12kV ، 10KV ، درجہ بندی کرنے والی وولٹیج ، ریٹیڈ ورکنگ کرنٹ 400A ، 630A ، 1250A پاور سسٹم کے لئے ، ایک وولٹیج کے لئے اور کوئی بوجھ نہیں ہے ، جس کو توڑنے کی حالت کے تحت ، بند سرکٹ انڈور سوئچ گیئر اور نیچے بجلی کے تحت وولٹیج 12KV اور نیچے نہیں۔ وولٹیج کی حالت لیکن کوئی بوجھ نہیں ، اینٹی فاؤلنگ کی قسم ، مرتفع قسم اور براہ راست ڈسپلے ڈیوائسز تیار کرنے کے لئے بھی روانہ کیا جاتا ہے جو انسٹال ہوسکتے ہیں۔ GN19-12 سیریز انڈور ہائی وولٹیج الگ تھلگ سوئچ ایک انڈور ڈیوائس ہے جس میں 12KV اور تین فیز AC 50Hz کی درجہ بندی والی وولٹیج ہے۔

GN19-12 (C) سیریز انڈور AC ہائی وولٹیج تنہائی سوئچ AC 50Hz ، ریٹیڈ وولٹیج 12KV اور پاور سسٹم کے نیچے کے لئے موزوں ہے ، یہ CS6-1 دستی آپریٹنگ میکانزم سے لیس ہے اور اسے توڑنے اور بغیر لوڈ کے تحت سرکٹ بنانے کے لئے استعمال ہوتا ہے۔ آلودگی کی اضافی قسم ، اونچائی کی قسم اور بجلی کی نشاندہی کرنے والی قسم موجود ہے۔ یہ آئی ای سی 62271-102 کے مطابق بنایا گیا ہے۔ وولٹیج کی حالت میں بجلی کے ایپلائینسز کو تبدیل کرنے کے لئے استعمال کیا جاتا ہے لیکن کوئی بوجھ نہیں ، اینٹی فاؤلنگ کی قسم ، سطح مرتفع کی قسم اور براہ راست ڈسپلے ڈیوائسز تیار کرنے کے لئے بھی روانہ کیا جاتا ہے جو انسٹال ہوسکتے ہیں۔ GN19-12 سیریز انڈور ہائی وولٹیج الگ تھلگ سوئچ ایک انڈور ڈیوائس ہے جس میں 12KV اور تین فیز AC 50Hz کی درجہ بندی والی وولٹیج ہے۔
