برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

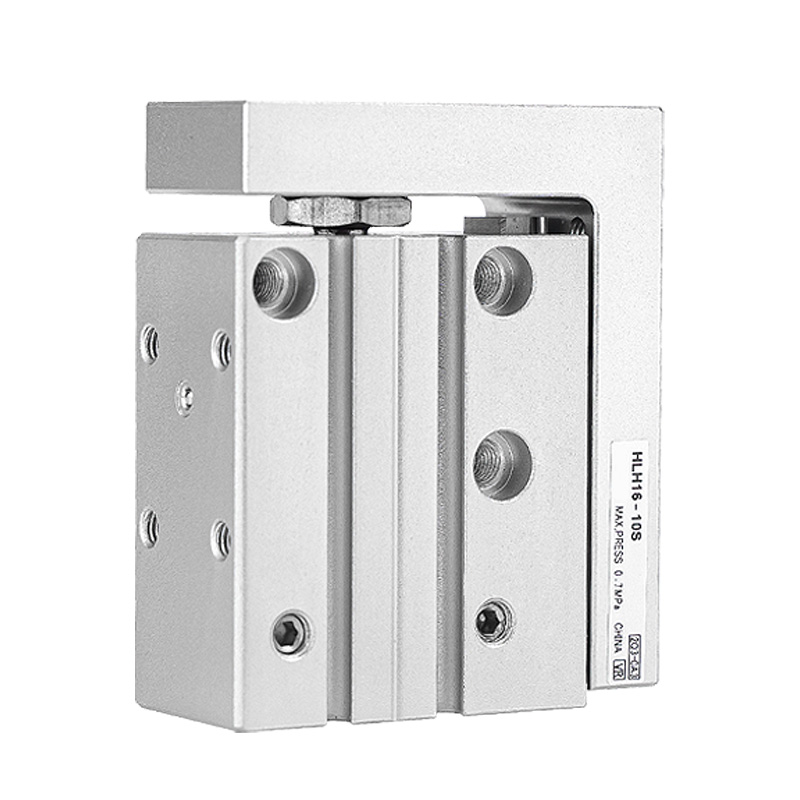

SOLH HLH سیریز ایک کم پروفائل لکیری سلائیڈ سلنڈر ہے جو مربوط سائیڈ ماونٹڈ L کے سائز کی ری سرکولیٹنگ بال لکیری گائیڈ ریل سے لیس ہے۔ تنصیب کی جگہ کو بچانے کے لیے انتہائی پتلی باڈی ڈیزائن کی خاصیت، یہ خاص طور پر پریزین اسمبلی، لائٹ-لوڈ پوزیشننگ اور محدود ماؤنٹنگ کلیئرنس کے ساتھ آٹومیشن آلات کے لیے تیار کیا گیا ہے۔
-- سیریز کوڈ: HLH (سنگل سائیڈ ریل ڈیزائن، کوئی سڈول جڑواں ریل ویرینٹ نہیں)
--گائیڈنگ سسٹم: سائیڈ ماونٹڈ ری سرکولیٹنگ بال لکیری گائیڈ (ایل قسم کی مربوط ریل)
--آپریشن کی قسم: ڈبل ایکٹنگ ریسیپروکیٹنگ سلنڈر
- قابل اطلاق میڈیم: صاف کمپریسڈ ہوا (فلٹریشن درستگی ≥40μm)
-- بنیادی مسابقتی فوائد: انتہائی پتلی پروفائل، 4 سمت میں بڑھتے ہوئے سوراخ، 3 سمت والے ایئر پورٹ لے آؤٹ، بہترین جگہ کا استعمال
|
پیرامیٹر آئٹم |
تفصیلات کی تفصیلات |
| بور کا سائز (ملی میٹر) |
6، 10، 16، 20 |
| اسٹروک کے معیاری اختیارات (ملی میٹر) |
5، 10، 15، 20، 25، 30، 40، 50، 60 |
| آپریٹنگ پریشر کی حد |
0.15 ~ 0.7 ایم پی اے |
| پروف ٹیسٹ پریشر |
1.2 ایم پی اے |
| آپریٹنگ درجہ حرارت |
-20 ℃ ~ 70 ℃ (اندرونی اجزاء پر کوئی آئسنگ نہیں) |
| پسٹن کی حرکت کی رفتار |
50 ~ 500 mm/s |
| اسٹروک رواداری |
+1.0 ملی میٹر |
| ایئر پورٹ تھریڈ |
بور 6/10: M5×0.8; بور 16/20: PT1/8 |
| مقناطیسی انگوٹھی |
معیاری (لاحقہ S) کے طور پر بلٹ ان، CMSH / DMSH ریڈ سوئچز کے ساتھ ہم آہنگ |
1. انٹیگریٹڈ سائیڈ L-Type Recirculating بال گائیڈ ریل
ون پیس ریل اور سلائیڈ کیریج کا ڈھانچہ اعلیٰ سیدھا پن اور گردش مخالف درستگی فراہم کرتا ہے۔ انتہائی تنگ پتلی جسم مجموعی تنصیب کی چوڑائی کو بہت کم کر دیتا ہے۔
2. یونیورسل 4 وے ماؤنٹنگ لے آؤٹ
مین باڈی کے نیچے، سائیڈ، سامنے اور پیچھے والے چہروں پر مشینی ٹیپ شدہ سوراخوں کو بڑھانا؛ پیچیدہ کمپیکٹ آلات کی ترتیب کو فٹ کرنے کے لیے چار سمتوں سے لچکدار فکسنگ۔
3. لچکدار 3 وے ایئر پورٹ کنفیگریشن
ایئر ان لیٹ/آؤٹ لیٹ پورٹس عقبی سرے، لیٹرل سائیڈ اور سامنے کے چہرے پر دستیاب ہیں۔ صاف ستھرا سرکٹ روٹنگ کے لیے انتہائی مفت پائپنگ کا انتظام۔
4. دوہری فکسچر بڑھتے ہوئے سطحیں۔
سلائیڈ کیریج کے اوپر کی سطح اور سامنے والے دونوں طرف ٹولنگ کے لیے ٹیپ شدہ سوراخ۔ درست جگ پوزیشننگ کی ضمانت کے لیے اوپر والے جہاز پر پن ہولز کی پوزیشننگ۔
5. پری مشینی سینسر گرووز
سلنڈر باڈی کے دونوں طرف معیاری سلائیڈنگ سلاٹس آسان تنصیب اور مقناطیسی سرکنڈ کے سوئچز کی ایڈجسٹ ایبل پوزیشننگ کے لیے۔
6. بلٹ ان فلوٹنگ جوائنٹ
پسٹن راڈ اور سلائیڈ کیریج کے درمیان تیرتا ہوا کنکشن لیٹرل سائیڈ بوجھ کے تناؤ کو ختم کرتا ہے اور اندرونی پسٹن اسمبلی کو انحراف کے نقصان سے بچاتا ہے۔

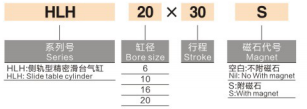

1. مثال: HLH16×30S
--HLH: سائیڈ ریل پتلی سلائیڈ سلنڈر کے لیے سیریز کوڈ
--16: سلنڈر بور قطر (ملی میٹر)
--30: شرح شدہ اسٹروک کی لمبائی (ملی میٹر)
--S: بلٹ ان مستقل مقناطیسی انگوٹی (معیاری فیکٹری کنفیگریشن)
| بور (ملی میٹر) |
مؤثر علاقہ (دھکا / کھینچنا، mm²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
پش: 21.2 / کھینچیں: 28.3 |
4.2 / 5.7 |
8.5 / 11.3 |
12.7 / 17.0 |
14.8 / 19.8 |
|
10 |
پش: 66.0 / پل: 78.5 |
13.2 / 15.7 |
26.4 / 31.4 |
39.6 / 47.1 |
46.2 / 54.9 |
|
16 |
پش: 157.1 / کھینچیں: 188.6 |
31.4 / 37.7 |
62.8 / 75.4 |
94.3 / 113.2 |
110.0 / 132.0 |
|
20 |
پش: 245.4 / کھینچیں: 292.4 |
49.1 / 58.5 |
98.2 / 117.0 |
147.2 / 175.4 |
171.8 / 204.7 |
1. انتخاب کے کلیدی نکات
-- خلائی رکاوٹ کی ترجیح: HLH کا انتخاب کریں جب انسٹالیشن کلیئرنس انتہائی محدود ہو، انتہائی پتلی تنگ سلائیڈ ایکچیویٹر کی ضرورت ہو۔
- لوڈ کی خصوصیت: واضح سنکی سائیڈ لوڈ کے بغیر ہلکی ڈیوٹی کی نقل و حرکت کے لیے موزوں، اعلی دہرانے والی پوزیشننگ درستگی کی مانگ۔
-- HLQ سیریز کے ساتھ موازنہ: HLH پتلا اور جگہ کی بچت؛ HLQ ٹوئن ریل جس میں زیادہ سختی اور زیادہ بوجھ کی گنجائش ہے۔
2. عام صنعتی درخواست کے منظرنامے۔
-- 3C الیکٹرانکس اور سیمی کنڈکٹر مینوفیکچرنگ کے لیے صحت سے متعلق اسمبلی کا سامان
- منی خودکار ٹیسٹنگ جیگس اور معائنہ اسٹیشن
-- لائٹ ڈیوٹی پریسجن کلیمپنگ، پشنگ اور پوزیشننگ میکانزم
--تنگ کمپیکٹ مشینری کے اندر نصب لائٹ-لوڈ موشن یونٹس کو بدلنا
SOLH HLH انتہائی پتلی سائیڈ L ریل لکیری سلائیڈ سلنڈر ری سرکولیٹنگ بال گائیڈ کو اپناتا ہے، 4 طرفہ بڑھتے ہوئے اور 3 طرفہ ایئر پورٹ لے آؤٹ کو معیاری کے طور پر بلٹ ان میگنیٹک رِنگ کے ساتھ سپورٹ کرتا ہے، مثالی لائٹ-لوڈ پریسجن پوزیشننگ نیومیٹک ایکچویٹر تنگ جگہ 3C اور سیمی کنڈکٹ آٹومیشن آلات کے لیے۔
