M5 سیریز 5/2 راستہ مکینیکل والو | M5 تھریڈ اسٹروک اور دستی کنٹرول والو

برانڈ: SOLH by Richge Technology | M5×0.8 تھریڈ کے ساتھ 5/2 وے اسپرنگ ریٹرن مکینیکل اور ہینڈ کنٹرول والو

1. پروڈکٹ کا جائزہ

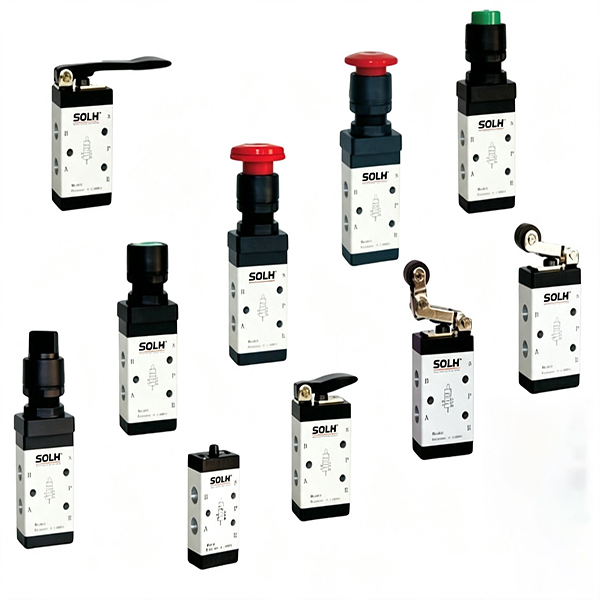

     SOLH M5 سیریز ایک پیشہ ور ہے۔5/2 راستہ سپول قسم کا مکینیکل والو متحد M5×0.8 فائن تھریڈ انٹرفیس کے ساتھ۔ کوائل فری ڈیزائن کی خصوصیت کے ساتھ، یہ بیرونی مکینیکل قوت اور خودکار اسپرنگ ری سیٹ کے ذریعے خالصتاً ایئر سرکٹ کو ریورس کرنے کا احساس کرتا ہے۔ سلنڈر اسٹروک کی حد کی پوزیشننگ، جگہ جگہ سگنل کی رائے اور سامان کے مینوئل اسٹارٹ اسٹاپ نیومیٹک کنٹرول کے لیے وسیع پیمانے پر اطلاق ہوتا ہے۔ مکمل سیریز دو بنیادی اقسام کا احاطہ کرتی ہے: مکینیکل ٹرگر (رولر/پلنگر) اور دستی کنٹرول (بٹن/لیور)۔ یہ AirTAC M5 سیریز اور براہ راست تبدیلی کے لیے یونیورسل ڈومیسٹک مکینیکل والوز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔

  1.1 معیاری ایئر پورٹ کی تعریف

     • پی پورٹ: اہم کمپریسڈ ہوا inlet

     • A/B ورکنگ پورٹس: دوربین کنٹرول کے لیے ڈبل ایکٹنگ سلنڈر کے ساتھ جڑیں۔

     • R1/R2 ڈوئل ایگزاسٹ پورٹس: والو باڈی کے سائیڈ ماونٹڈ ایگزاسٹ پورٹس، شور کو کم کرنے اور دھول سے بچاؤ کے لیے مائکرو مفلر کی تنصیب کے ساتھ براہ راست ہم آہنگ

     • بنیادی فنکشن: 5/2 راستہ بہار کی واپسی کا ڈھانچہ، بیرونی قوت کو ہٹانے کے بعد خود بخود اصل حالت میں دوبارہ سیٹ ہوجاتا ہے۔

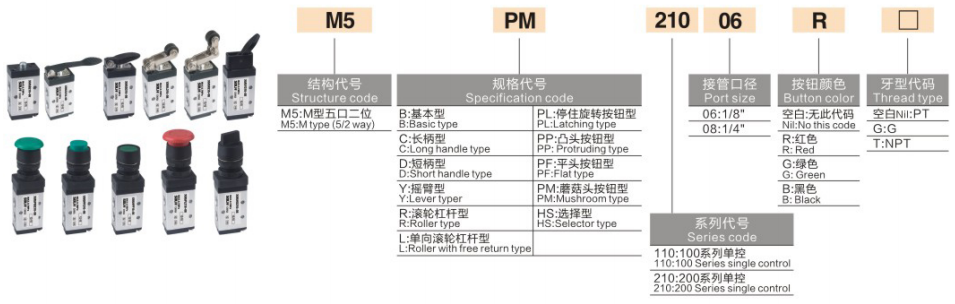

2. ماڈل کوڈنگ اور ہیڈ ٹائپ سلیکشن گائیڈ (بنیادی انتخاب کی بنیاد)

 1. متحد کوڈنگ کا اصول: M5【ہیڈ کوڈ】-05 (05 کا مطلب ہے مکمل سیریز کے لیے متحد M5 تھریڈ پورٹ)

 2. ماڈل کی مثال: M5R-05 | معیاری M5 تھریڈ پورٹ کے ساتھ رولر لیور ٹائپ 5/2 وے مکینیکل والو

3. بنیادی تکنیکی پیرامیٹرز

4. ساختی بنیادی فوائد

     • متوازن سپول کی ساخت: متوازن سلائیڈ سپول ڈیزائن کو اپناتا ہے، ایئر سورس بیک پریشر مداخلت سے پاک۔ حساس اور ہلکے وزن کے آپریشن کے ساتھ ریورسنگ ایکشن کو مکمل کرنے کے لیے صرف چھوٹی بیرونی قوت کی ضرورت ہوتی ہے۔

     • ڈوئل اسپلٹ ایگزاسٹ ڈیزائن: بیرونی ترتیب کے ساتھ آزاد R1/R2 دو طرفہ ایگزاسٹ پورٹس۔ مؤثر شور میں کمی اور دھول کی تنہائی کو محسوس کرنے کے لیے براہ راست مائیکرو مفلر انسٹال کریں، مستحکم طویل مدتی آپریشن کو یقینی بنائیں۔

     • ملٹی اینگل انسٹالیشن: والو باڈی کے اوپری اور نچلے حصے بڑھتے ہوئے سوراخوں کے ساتھ محفوظ ہیں، مختلف آلات کی جگہ کی ترتیب کو اپنانے کے لیے صوابدیدی زاویہ کی فکسڈ تنصیب کی حمایت کرتے ہیں۔

     • مکمل سیریز یونیورسل انٹرچینج ایبلٹی: پوری M5 سیریز کے لیے یونیفائیڈ مجموعی والو باڈی سائز، مفت متبادل اور ماڈیولر اسمبلی کے لیے ایک ہی تصریح مینی فولڈ بیس کے ساتھ ہم آہنگ۔

5. معاون لوازمات اور مینی فولڈ بیس

     • M5 مینی فولڈ بیس (M5M): 1F/2F/3F ملٹی لنک مینیفولڈ پلیٹیں، مرکزی P-پورٹ ایئر سپلائی کو محسوس کرتے ہوئے، سرکٹ لے آؤٹ کو آسان بنانے کے لیے بکھرے ہوئے سنگل والو پائپنگ کی جگہ لے رہے ہیں۔

     • معاون معاون: M5 سے G1/8 کو کم کرنے والی سیدھی فٹنگز، M5 مائیکرو مفلر، M5 کوئیک کنیکٹر (مماثل φ3/φ4 ایئر پائپ)، فکسڈ ماؤنٹنگ بریکٹ۔

6. انتخاب کا امتیاز: M5 بمقابلہ S3 مکینیکل والو

7. کلاسک ایپلیکیشن سرکٹس

     • سلنڈر کی حد کنٹرول: سلنڈر کا چکر M5R رولر مکینیکل والو کو متحرک کرتا ہے، 4V solenoid والو کو کنٹرول کرنے کے لیے پائلٹ ایئر سگنل دیتا ہے، جب سلنڈر مقررہ پوزیشن پر پہنچ جاتا ہے تو خودکار طور پر الٹ جانے کا احساس ہوتا ہے۔

     • دستی اسٹارٹ اسٹاپ کنٹرول: M5PP مشروم بٹن والو سائٹ پر دستی آپریشن کے لیے چھوٹے ڈبل ایکٹنگ سلنڈروں کی ٹیلیسکوپک ایکشن کو براہ راست کنٹرول کرتا ہے۔

     • اسمبلی لائن ٹولنگ کا پتہ لگانا: M5B پلنگر ٹاپ راڈ والو ٹولنگ پوزیشننگ کے لیے خودکار نیومیٹک منطق کو متحرک کرنے کے لیے مولڈ ان پلیس ڈیٹیکشن سوئچ کے طور پر کام کرتا ہے۔

ایک جملے کا خلاصہ

     SOLH M5 سیریز متحد M5×0.8 تھریڈ کے ساتھ مکمل طور پر فعال 5/2 وے اسپرنگ ریٹرن مکینیکل والو ہے۔ مکینیکل اسٹروک کی حد اور متعدد دستی کنٹرول موڈز کو یکجا کرتے ہوئے، اس میں حساس عمل، پائیدار کارکردگی اور عالمگیر تبادلے کی صلاحیت موجود ہے، جو سلنڈر سگنل فیڈ بیک اور آلات کے مینوئل نیومیٹک سوئچنگ کے لیے ترجیحی مائیکرو نیومیٹک کنٹرول جز ہے۔
