فٹنگ سیریز

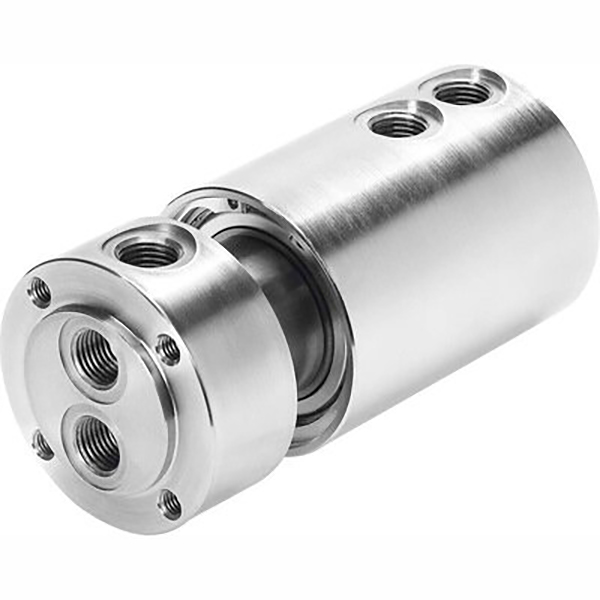

SOLIH GF سیریز نیومیٹک روٹری جوائنٹ، آٹومیشن کے لیے 360° گھومنے والی ایئر روٹری یونین۔ سنگل اور ملٹی پیسیج ورژن، ویکیوم/مثبت دوہری استعمال 0.095-1.0MPa، زیادہ سے زیادہ 300rpm، کم ٹارک پریزیشن بیئرنگ سیل، ایلومینیم الائے باڈی۔ بندرگاہیں M5-G1/2، ون ٹچ فٹنگز کے ساتھ ہم آہنگ۔ روٹری ٹیبلز، انڈیکسنگ پلیٹس، روبوٹ جوائنٹس، گھومنے والے فکسچر اور ملٹی سرکٹ روٹری نیومیٹک کنٹرول کے لیے مثالی۔

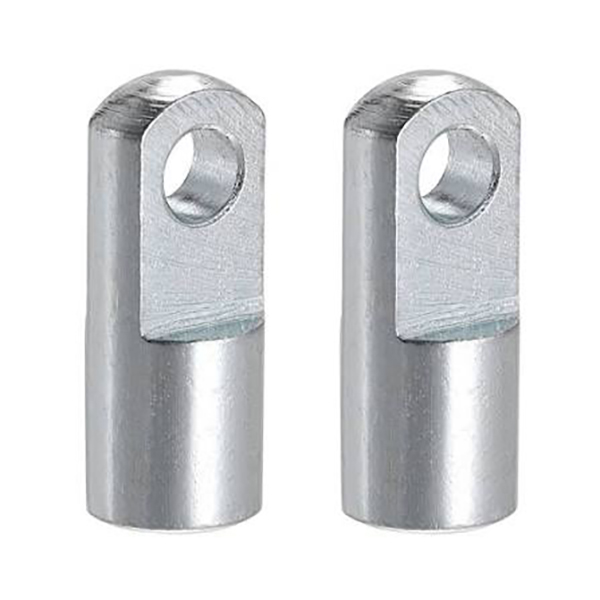

نیومیٹک سلنڈر راڈ اینڈ کے لیے SOLH I ٹائپ سنگل کلیویس جوائنٹ، کم قیمت U clevis hinged کنیکٹر ±5° سوئنگ کے ساتھ۔ کاربن سٹیل / سٹینلیس کنسٹرکشن، زنانہ تھریڈ M10×1.25 M36×2.0 مماثل 32-200mm بور سلنڈر، پن ہول φ10-36mm۔ AirTAC/SMC/گھریلو ناموں سے ہم آہنگ (F M10×1.25I, I 32, CA2 40 I)۔ پش پل بوجھ، لکیری گائیڈز اور فلپنگ میکانزم کے لیے مثالی۔

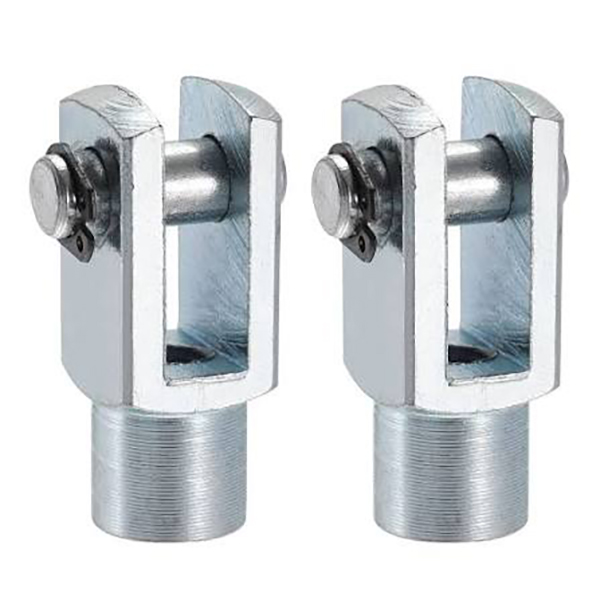

نیومیٹک سلنڈر راڈ اینڈ کے لیے SOLH Y ٹائپ ڈبل ایئر کلیویس جوائنٹ، SMC/AirTAC حصوں کے ساتھ بدلنے والا معیاری فورک کنیکٹر۔ اندرونی دھاگہ M10×1.25-M27×2 مماثل 32-125mm بور، پن ہول φ10-27mm، ±5° سنگل ہوائی جہاز کا جھولا۔ کاربن سٹیل سیاہ/جستی یا سٹینلیس سٹیل۔ پش پل اور واضح میکانزم میں زیادہ بوجھ برداشت کرنے والے سنگل ایئر لوڈ لگز کے لیے مثالی۔

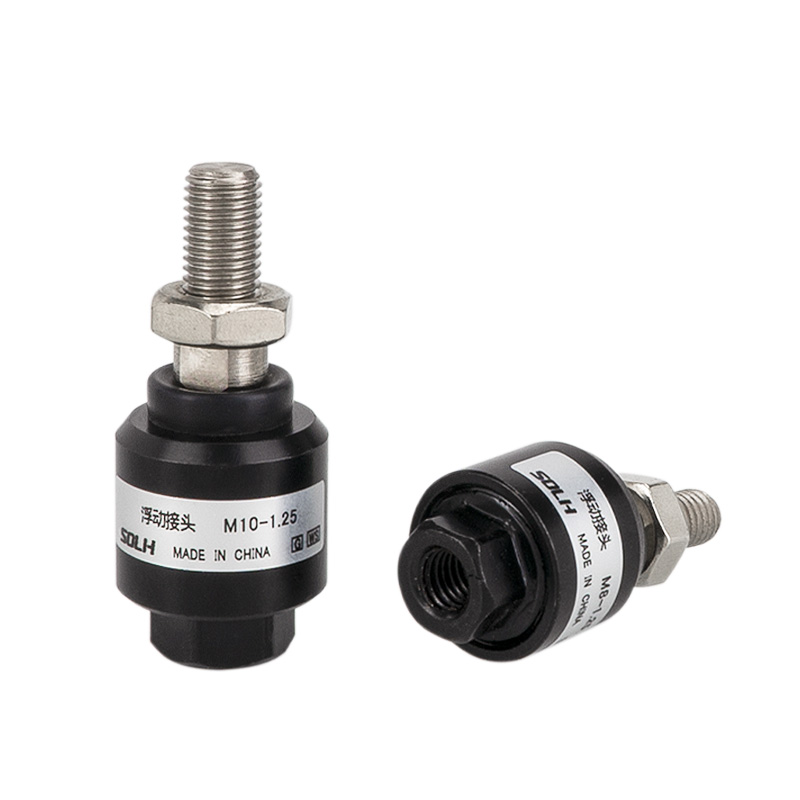

نیومیٹک سلنڈر راڈ اینڈ کے لیے SOLH F قسم کا فلوٹنگ جوائنٹ، لچکدار بال ہیڈ کمپنسٹنگ کنیکٹر۔ محوری/شعاعی غلط ترتیب کو جذب کرتا ہے (محوری ±1.5mm، کونیی ±2°~±5°)، سائیڈ فورس کو ختم کرتا ہے اور سلنڈر سیل کی حفاظت کرتا ہے۔ تھریڈز M6×1.0-M20×1.5 مماثل 16-100mm بور، اینوڈائزڈ ایلومینیم یا 304 سٹینلیس۔ AirTAC F سیریز، SMC JAF/JAHF کے ساتھ قابل تبادلہ۔ پریس فٹنگ، اسمبلی لائنوں اور طویل اسٹروک پہنچانے کے لیے مثالی۔

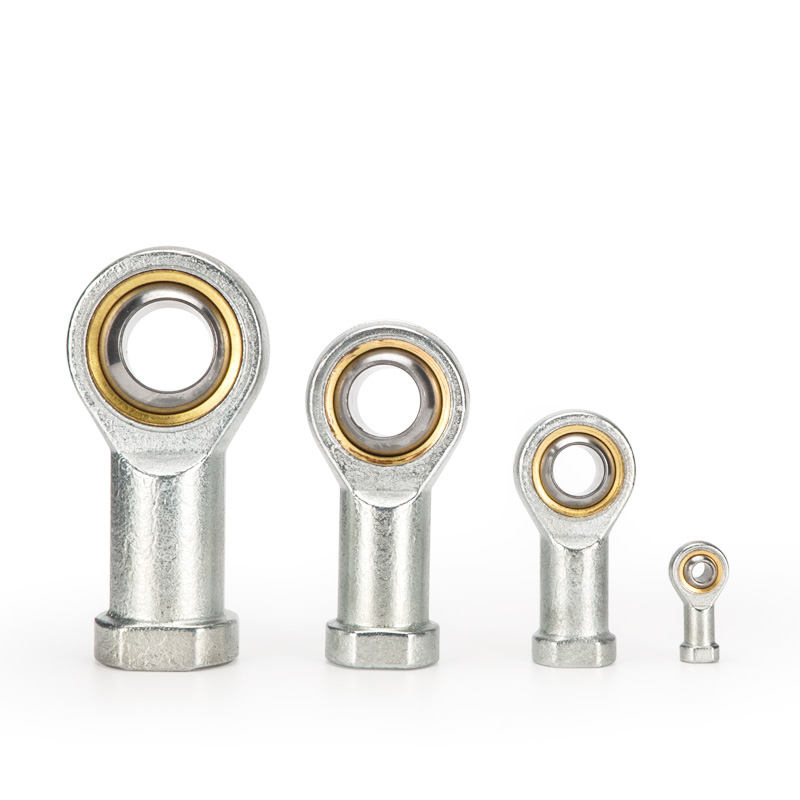

نیومیٹک سلنڈر راڈ اینڈ کے لیے SOLH U ٹائپ فش آئی راڈ اینڈ بیئرنگ، ±13°~±15° جھولے کے ساتھ 360° یونیورسل آرٹیکولیٹڈ جوائنٹ۔ 2 ملی میٹر سماکشیی انحراف کی تلافی کرتا ہے، پس منظر کی قوت کو ختم کرتا ہے اور سلنڈر مہروں کی حفاظت کرتا ہے۔ تھریڈز M6×1.0-M27×2 مماثل 16-125mm بورز، بیئرنگ سٹیل/سیلف چکنا کرنے والا کاپر/304 سٹینلیس آپشنز۔ AirTAC F-U اور SMC PHS قابل تبادلہ۔ تیز رفتار، سنکی اور ملٹی اینگل لوڈ میکانزم کے لیے مثالی۔

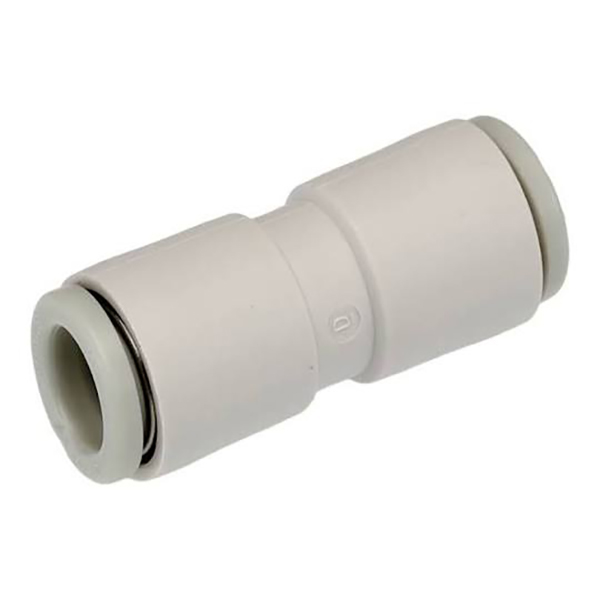

SOLH KQ2H ون ٹچ سٹریٹ پش ان فٹنگ، SMC KQ2H کا براہ راست متبادل۔ POM باڈی، نکل چڑھایا پیتل کا دھاگہ، NBR مہر۔ 1.0MPa تک کمپریسڈ ہوا اور -95kPa تک ویکیوم کے لیے کام کرتا ہے۔ Φ2-Φ16 PU/PA ٹیوبز، میٹرک M&R ٹیپر تھریڈز، مساوی قطر اور کم کرنے والی کنفیگریشنز کا احاطہ کرتا ہے۔ ویکیوم جنریٹرز، مائیکرو سلنڈرز اور محدود آٹومیشن نیومیٹک پائپنگ کے لیے مثالی۔

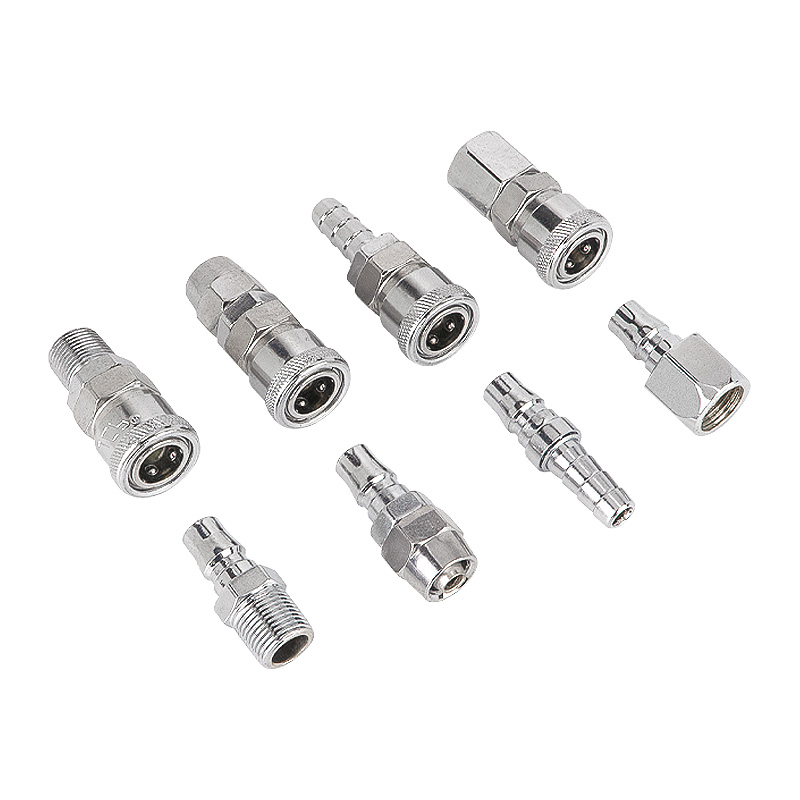

SOLH C قسم کا سیلف لاکنگ نیومیٹک کوئیک کپلر، سنگل ہینڈ آپریشن کے لیے اسٹیل بال سیلف لاک ڈیزائن۔ NBR سگ ماہی، کام کا دباؤ 0-1.0MPa. نکل چڑھایا سٹیل / پلاسٹک کے اختیارات. PP10~PP40, PF/PH/SP/SM سیریز Φ4×6~Φ8×12 PU ٹیوب اور G1/4, G3/8, G1/2 تھریڈز کے لیے۔ SMC اور AirTAC کے ساتھ قابل تبادلہ کراس برانڈ۔ بڑے پیمانے پر ایئر کمپریسرز، ایئر ٹولز اور ویکیوم جنریٹر نیومیٹک لائنوں کے لیے استعمال کیا جاتا ہے۔
