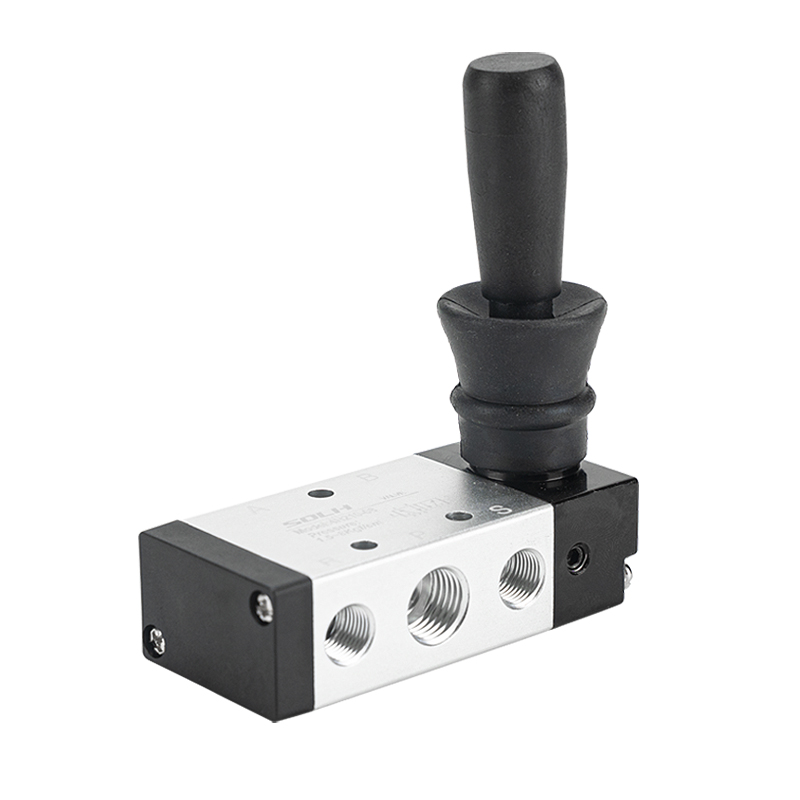

4 ایچ سیریز 5/2 اور 5/3 وے دستی لیور والو | ہاتھ سے چلنے والا دشاتمک کنٹرول والو

برانڈ: SOLH by Richge Technology | دستی ڈیبگ اور سیفٹی اسٹاپ کے لیے 5/2 5/3 وے ہینڈ لیور نیومیٹک والو

1. پروڈکٹ کا جائزہ اور بنیادی ڈھانچہ

     SOLH 4H سیریز ایک AirTAC معیار ہے۔5/2 راستہ اور 5/3 راستہ دستی لیور دشاتمک کنٹرول والوہاتھ سے چلنے والے اسپول والو کے نام سے بھی جانا جاتا ہے۔ یہ الیکٹرک یا نیومیٹک کنٹرول سگنلز کے بغیر نیومیٹک سرکٹس کو خالصتاً دستی لیور آپریشن کے ذریعے سوئچ کرتا ہے۔ سامان کی مینوئل ڈیبگنگ، ایمرجنسی سیفٹی سٹاپ، اور سلنڈر جاگ کنٹرول کے لیے بڑے پیمانے پر استعمال کیا جاتا ہے، اس میں اسپرنگ ری سیٹ اور اسٹیل بال لاکنگ کے ڈوئل پوزیشننگ موڈز کے ساتھ ایک درست اسپول ڈھانچہ اور پائیدار ایلومینیم الائے باڈی کی خصوصیات ہیں۔ 4V solenoid والوز اور 4A نیومیٹک والوز کے ساتھ مکمل طور پر قابل تبادلہ، یہ معیاری نیومیٹک سسٹمز کے لیے ایک عالمگیر دستی کنٹرول جزو ہے۔

  1.1 معیاری 5-پورٹ انٹرفیس کی تعریف

     • پی پورٹ: مین کمپریسڈ ایئر انلیٹ پورٹ

     • A/B ورکنگ پورٹس: ایکسٹینشن اور ریٹریکشن اسٹروک کو کنٹرول کرنے کے لیے ڈبل ایکٹنگ سلنڈرز کو جوڑنے کے لیے دوہری آؤٹ پٹ پورٹس

     • R/S ایگزاسٹ پورٹس: پریشر ریلیف ایگزاسٹ پورٹس، شور کو کم کرنے کے لیے معیاری مفلر کی تنصیب کے ساتھ ہم آہنگ

     • ڈرائیو موڈ: سیدھے دستی لیور ٹوگل آپریشن

     • ساختی خصوصیت: اعلی صحت سے متعلق سپول قسم، اعلی طاقت ایلومینیم کھوٹ باڈی، اسپرنگ ری سیٹ/سٹیل بال پوزیشننگ ڈھانچہ مستحکم آپریشن کے لیے

2. 5/2 وے دستی لیور والو (دو پوزیشن)

  2.1 بہار دستی دوبارہ ترتیب دینے کی قسم (4H210/310/410)

     • کام کرنے کا اصول: ایئر سرکٹ کو ریورس کرنے کے لیے لیور کو ٹوگل کریں۔ ہاتھ چھوڑنے کے بعد لیور سپرنگ فورس کے ذریعے خود بخود دوبارہ سیٹ ہو جاتا ہے۔

     • بنیادی خصوصیات: ہینڈ ریلیز کے ساتھ فوری ری سیٹ، بہترین اینٹی غلط آپریشن کی کارکردگی اور اعلی آپریشنل حفاظت۔

     • عام ماڈل: 4H210-08 (G1/4 پورٹ، 5/2 وے اسپرنگ ری سیٹ مینوئل والو)

  2.2 دستی لاکنگ کی قسم (4H210L/310L)

     • کام کرنے کا اصول: لیور خود تالا ساخت کے ساتھ لیس. والو ٹوگل کرنے کے بعد الٹی پوزیشن کو برقرار رکھتا ہے اور واپس آنے کے لیے اسے دستی ری سیٹ کی ضرورت ہے۔

     • بنیادی خصوصیات: مستحکم پوزیشننگ اور طویل مدتی پوزیشن ہولڈنگ، مؤثر طریقے سے حادثاتی رابطے اور غلط کام کو روکتی ہے، طویل عرصے تک کام کرنے والے حالات کے لیے موزوں ہے۔

     • عام ماڈل: 4H210L-08 (G1/4 پورٹ، 5/2 وے لاکنگ مینوئل والو)

3. 5/3 وے دستی لیور والو (تین پوزیشن)

  4H230/330/430 سیریز 5/3 وے مینوئل والوز ڈوئل اسٹیبل اسٹیل بال پوزیشننگ ڈیزائن کو اپناتے ہیں، جس میں نیومیٹک کنٹرول کی جدید ضروریات کو پورا کرنے کے لیے تین پیشہ ور درمیانی پوزیشن کے فنکشن ہوتے ہیں۔

     • بند مرکز (C قسم): درمیانی پوزیشن پر مکمل طور پر بند۔ معطل اور عمودی اسٹیشنوں کے لیے سلنڈر لاکنگ، پریشر ہولڈنگ اور گرنے کے خلاف تحفظ کا احساس کرتا ہے۔عام ماڈل: 4H230C-08

     • ایگزاسٹ سینٹر (E قسم): A/B ورکنگ پورٹس درمیانی پوزیشن پر ایگزاسٹ پورٹس کے ساتھ بات چیت کرتی ہیں۔ سسٹم دباؤ کو مکمل طور پر جاری کرتا ہے، مفت سلنڈر کو تیرنے، دستی سامان کی ڈیبگنگ اور حفاظتی تحفظ کو فعال کرتا ہے۔عام ماڈل: 4H230E-08

     • پریشر سینٹر (P قسم): P ایئر انلیٹ درمیانی پوزیشن پر A/B بندرگاہوں کے ساتھ بات چیت کرتا ہے، ڈبل ایکٹنگ سلنڈر کو سنگل ایکٹنگ آؤٹ پٹ میں ہم وقت ساز کلیمپنگ اور فورس بیلنس کنٹرول میں تبدیل کرتا ہے۔عام ماڈل: 4H230P-08

4. معیاری ماڈل کوڈنگ کے اصول اور عام ماڈل

 1. کوڈنگ لاجک: 4H [سائز کوڈ] [فنکشن کوڈ] - [پورٹ سائز]

  2. مین اسٹریم کامن ماڈلز

     • 4 ایچ210-08: 5/2 وے اسپرنگ ری سیٹ، G1/4 پورٹ یونیورسل مینوئل والو

     • 4 ایچ210L-08: 5/2 راستہ خود تالا لگا طویل مدتی پوزیشن ہولڈنگ کی قسم

     • 4 ایچ230C-08: 5/3 راستہ بند مرکز، سلنڈر پریشر ہولڈنگ اور لاکنگ ماڈل

     • 4 ایچ310-10: 5/2 وے اسپرنگ ری سیٹ، G3/8 بڑے فلو مینوئل کنٹرول والو

5. یونیورسل کور ٹیکنیکل پیرامیٹرز

6. بنیادی مصنوعات کے فوائد

     • خالص دستی دھماکہ پروف حفاظتی کارکردگی: بجلی کے اجزاء اور بجلی کی فراہمی کی ضرورت نہیں، چنگاری کا خطرہ نہیں۔ آتش گیر، دھماکہ خیز اور دھول آلود ماحول میں سامان کی ڈیبگنگ، ایمرجنسی اسٹاپ آپریشن اور دستی کنٹرول کے لیے بالکل موزوں۔

     • مکمل منظرناموں کے لیے دوہری پوزیشننگ موڈز: فوری سیفٹی ری سیٹ اور اینٹی غلط آپریشن کے لیے اسپرنگ ری سیٹ کی قسم۔ طویل مدتی مستحکم پوزیشن کے انعقاد کے لیے لاکنگ کی قسم، قلیل وقتی جاگ اور طویل مدتی کام کے حالات کا احاطہ کرتی ہے۔

     • ورسٹائل تین پوزیشن والے درمیانی افعال: سلنڈر لاکنگ اور پریشر ہولڈنگ، سسٹم سیفٹی پریشر ریلیف اور سنکرونس کلیمپنگ بیلنس کنٹرول کو محسوس کرنے کے لیے C/E/P تین درمیانی طریقوں سے لیس ہے۔

     • لچکدار اور یونیورسل انسٹالیشن: ملٹی اینگل فکسڈ انسٹالیشن کے ساتھ پینل ماؤنٹنگ اور بیس ماؤنٹنگ کو سپورٹ کرتا ہے۔ تنصیب کے طول و عرض میں 4V الیکٹرک کنٹرول والوز اور 4A نیومیٹک کنٹرول والوز کے ساتھ مکمل طور پر عالمگیر اور قابل تبادلہ۔

     • مستحکم اور پائیدار آپریشن: پریسجن سپول میچنگ اور سٹیل بال پوزیشننگ کا ڈھانچہ صاف ہاتھ کا احساس، کرکرا ریورسنگ، کم رگڑ اور طویل سروس لائف کو یقینی بناتا ہے۔

7. عام درخواست کے منظرنامے۔

     • دستی ڈیبگنگ، جوگ آپریشن اور ڈبل ایکٹنگ سلنڈروں کی دیکھ بھال سیفٹی کنٹرول

     • سیفٹی ڈور انٹر لاک اور ایمرجنسی اسٹاپ نیومیٹک سرکٹس، دھماکہ پروف زونز کے لیے دستی کنٹرول

     • غیر پاور آلات اور خودکار پیداوار لائنوں کے لیے دستی ریورسنگ کنٹرول

     • الیکٹرک/نیومیٹک/دستی کنٹرول موڈز کی لچکدار سوئچنگ کے لیے 4V برقی مقناطیسی والوز اور 4A نیومیٹک والوز کی سائٹ پر تبدیلی اور ڈیبگنگ

ایک جملے کا خلاصہ

     SOLH 4H سیریز ایک یونیورسل 5/2 اور 5/3 وے مینوئل لیور والو ہے جس میں ری سیٹ/لاکنگ ڈوئل پوزیشننگ اور C/E/P تھری مڈل فنکشنز ہیں۔ خالص دستی حفاظتی آپریشن اور 4V/4A مکمل تبادلہ کی خصوصیت، یہ نیومیٹک سسٹم مینوئل ڈیبگنگ اور حفاظتی ایمرجنسی اسٹاپ کنٹرول کے لیے معیاری ہاتھ سے چلنے والا والو ہے۔
