نیومیٹک اجزاء سیریز

SOLH CM2/CDM2 سٹین لیس سٹیل راؤنڈ نیومیٹک سلنڈر JIS B 8356 کے معیار کے مطابق ہے اور SMC CM2 سیریز کے ساتھ مکمل طور پر قابل تبادلہ ہے، جو بور سائز φ20/25/32/40 mm میں پیش کیا جاتا ہے۔ اس کا آؤٹ پٹ تھرسٹ مائکرو قلم قسم کے سلنڈروں اور معیاری ٹائی راڈ سلنڈروں کے درمیان ہوتا ہے۔ بیرل، پسٹن راڈ اور اینڈ کیپس 304 سٹینلیس سٹیل کو اپناتے ہیں، مرطوب، کمزور تیزاب اور کمزور الکلی ماحول میں زنگ کے خلاف مزاحمت اور رواداری فراہم کرتے ہیں، کھانے، دواسازی اور الیکٹرانکس کی صنعتوں میں صاف آٹومیشن لائنوں کے لیے موزوں ہے۔ مختلف قسموں کی مکمل رینج میں CDM2B معیاری ڈبل ایکٹنگ قسم، CM2S/CM2T سنگل ایکٹنگ اسپرنگ ریٹرن/ایکسٹینڈ، CM2W ڈبل راڈ سنکرونس سلنڈر اور CM2K ہیکساگونل نان روٹیٹنگ راڈ سلنڈر شامل ہیں۔ CDM2 ورژن بلٹ ان مقناطیسی رنگ کے ساتھ آتے ہیں جو پوزیشن کا پتہ لگانے کے لیے M9B اور A93 مقناطیسی سوئچ کے ساتھ مطابقت رکھتا ہے۔ معیاری ربڑ کشن لیس ہے؛ لاحقہ تیز رفتار آپریشن کے تحت اثر شور کو کم کرنے کے لیے ایئر کشن اختیاری ہے۔ کم رگڑ سیلنگ 8 ملین سائیکلوں سے زیادہ سروس لائف کے ساتھ تیل سے پاک آپریشن کو قابل بناتی ہے۔ ایک سے زیادہ بڑھتے ہوئے اسٹائل کی حمایت کی جاتی ہے: بنیادی قسم، فٹ ماؤنٹ، فلینج، کلیویس اور ٹرونین ماؤنٹ۔ بڑے پیمانے پر درمیانے بوجھ کو آگے بڑھانے، اٹھانے، پوزیشننگ اور کلیمپنگ کے کاموں کے لیے استعمال کیا جاتا ہے۔ ماڈل کے انتخاب کے دوران کم از کم 50% تھرسٹ سیفٹی مارجن محفوظ رکھا جائے گا۔

SOLH CM3 شارٹ سٹینلیس سٹیل کے چھوٹے سلنڈروں کو روایتی CM2 سیریز نیومیٹک ایکچیوٹرز کے لیے کومپیکٹ ریپلیسمنٹ اپ گریڈ کیا گیا ہے۔ مکمل طور پر 304 سٹینلیس سٹیل سے تیار کیا گیا ہے، وہ شاندار زنگ اور کمزور تیزاب الکالی سنکنرن مزاحمت فراہم کرتے ہیں جو کھانے، فارماسیوٹیکل اور صاف ورکشاپ کے ماحول کے لیے موزوں ہے۔ آپٹمائزڈ ڈھانچہ مجموعی لمبائی کو 29 ملی میٹر تک کم کرتا ہے اور وزن میں 21 فیصد کمی کرتا ہے، جس کو چار جہتی ایئر پورٹس کے ساتھ جوڑا جاتا ہے تاکہ تنگ آلات کی جگہ میں لچکدار ملٹی اینگل انسٹالیشن کو ممکن بنایا جا سکے۔ متعدد قسمیں بشمول ڈبل ایکٹنگ، اسپرنگ سنگل ایکٹنگ، ڈبل راڈ اور اینٹی روٹیشن پسٹن راڈ متنوع لکیری ڈرائیو کی ضروریات کو پورا کرتی ہیں۔ CDM3 مقناطیسی ورژن PLC خودکار انٹر لاک کنٹرول کے لیے مقناطیسی سوئچ سینسنگ کو سپورٹ کرتا ہے۔ کم رگڑ تیل سے پاک سگ ماہی 8 ملین سے زیادہ مستحکم آپریٹنگ سائیکلوں کو یقینی بناتی ہے۔ ہماری فیکٹری بڑے پیمانے پر پیداوار اور کافی جگہ کی انوینٹری کو برقرار رکھتی ہے، جس کا وسیع پیمانے پر طبی پیکیجنگ، الیکٹرانک اسمبلی اور فوڈ پروسیسنگ خودکار پوزیشننگ میں اطلاق ہوتا ہے۔

SOLH MG سیریز کے سٹینلیس سٹیل کے چھوٹے نیومیٹک سلنڈرز JIS صنعتی معیارات کے مطابق بنائے گئے ہیں، جو SMC CM2 اور CM3 سیریز کے لیے لاگت سے مؤثر متبادل پیش کرتے ہیں جس میں براہ راست تبدیلی اور پروڈکشن لائن ریٹروفٹنگ کے لیے مکمل جہتی تبادلہ ہوتا ہے۔ SUS304 سٹین لیس سٹیل بیرل اور پسٹن راڈ کے ساتھ جوڑ کر اعلیٰ طاقت والے ایلومینیم اینڈ کیپس کے ساتھ بنایا گیا ہے، وہ زیادہ نمی، دھول، کمزور تیزاب اور کمزور الکلی ماحول کے خلاف زنگ کی شاندار مزاحمت فراہم کرتے ہیں، جو کھانے، دواسازی اور پیکیجنگ آٹومیشن کے لیے بالکل موزوں ہے۔ ریوٹ رولنگ کرمپنگ طویل مدتی ہائی فریکوئنسی ریپروکیشن کے دوران بہترین اینٹی وائبریشن استحکام کے لیے بیرل اور اینڈ کیپس کو مضبوطی سے محفوظ کرتی ہے۔ ایک مکمل لائن اپ معیاری ڈبل ایکٹنگ، اسپرنگ سنگل ایکٹنگ پاور آف ری سیٹ کی اقسام، سنکرونس ڈبل راڈ ویریئنٹس اور تیز رفتار سائیکلوں میں اثرات اور شور کو دبانے کے لیے دستی طور پر ایڈجسٹ ایئر کشن کے ساتھ اپ گریڈ شدہ ماڈلز کا احاطہ کرتا ہے۔ بلٹ ان آئل سٹوریج گرووز کے ساتھ کم رگڑ والی کمپوزٹ سیلنگ 8 ملین سے زیادہ ورکنگ سائیکلوں کے لیے آئل فری مینٹیننس فری آپریشن کو سپورٹ کرتی ہے۔ ہر یونٹ پہلے سے نصب شدہ مقناطیسی انگوٹھی کے ساتھ آتا ہے جو SMC M9B اور Airtac CS1-G سینسر کے ساتھ مطابقت رکھتا ہے تاکہ حقیقی وقت کی پوزیشن کے تاثرات اور PLC خودکار لنکیج کنٹرول کو محسوس کیا جا سکے۔ مستحکم بڑے پیمانے پر پیداوار اور مناسب غیر ملکی اسپاٹ انوینٹری کے ذریعہ تعاون یافتہ، یہ لاگت والے سلنڈر بڑے پیمانے پر نم اور ہلکے سنکنرن ورکشاپ کے ماحول میں کام کرنے والے درمیانے درجے کے خودکار آلات میں تعینات ہیں۔

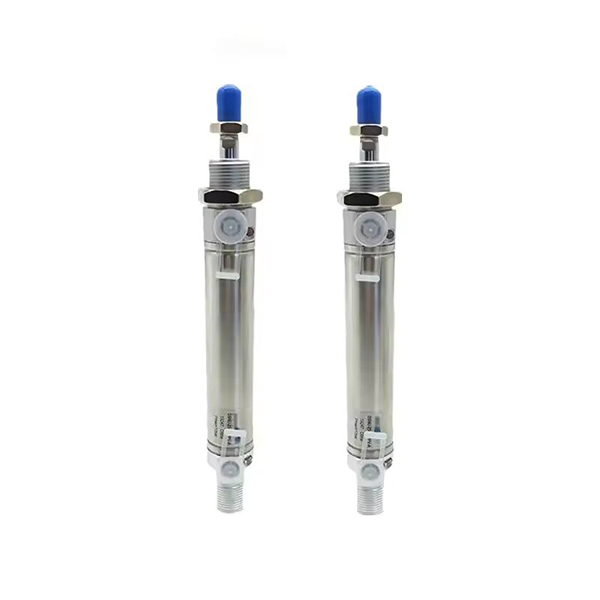

SOLH DSNU سٹینلیس سٹیل کے منی نیومیٹک سلنڈر سختی سے ISO 6432 اور CETOP RP52P بین الاقوامی معیارات کی تعمیل کرتے ہیں، FESTO DSNU اصل سلنڈروں کے ساتھ مکمل طور پر بدل سکتے ہیں، براہ راست ڈراپ ان تبدیلی کے لیے SMC CM2 اور Airtac MG سیریز کے ساتھ بھی مطابقت رکھتے ہیں۔ مکمل طور پر SUS304 سٹینلیس سٹیل کے بیرل اور جعلی ایلومینیم کے آخر کیپس کے ساتھ پسٹن راڈ سے بنایا گیا ہے، یہ اعلی نمی، کمزور تیزاب اور کمزور الکلی ماحول کو برداشت کرنے کے لیے زنگ سے بچنے اور سنکنرن کو روکنے کی شاندار صلاحیت فراہم کرتا ہے، جو کھانے، دواسازی اور حفظان صحت کے درجے کی پیداوار کے لیے بالکل موزوں ہے۔ رولر کرمپڈ اینڈ کیپ کنکشن کمپن کے خلاف مضبوط ساختی استحکام کو یقینی بناتا ہے۔ یہ متنوع قسموں کو سپورٹ کرتا ہے جن میں ڈبل ایکٹنگ، اسپرنگ سنگل ایکٹنگ اور DSNU-S الٹرا شارٹ کمپیکٹ ورژن شامل ہیں۔ اختیاری PPV سیلف ایڈاپٹیو ایئر کشن خود بخود 0.1 ~ 1.0MPa پریشر رینج میں ڈیمپنگ کو مستحکم ہائی سپیڈ ریپروکیشن کے لیے ایڈجسٹ کرتا ہے۔ کم رگڑ والی کمپوزٹ سیلنگ 8 ملین سائیکلوں سے زیادہ سروس لائف کے ساتھ تیل سے پاک آپریشن کو قابل بناتی ہے۔ بلٹ ان میگنیٹک رِنگ آپشن PLC پوزیشن فیڈ بیک کے لیے مین اسٹریم میگنیٹک سینسر کے ساتھ کام کرتا ہے۔ ہم مستحکم بڑے پیمانے پر پیداوار اور کافی عالمی اسپاٹ انوینٹری کو برقرار رکھتے ہیں، جو فوڈ پروسیسنگ، میڈیکل پیکیجنگ، الیکٹرانکس اسمبلی اور سخت حالت والے خودکار اسٹیشنوں میں وسیع پیمانے پر تعینات ہیں۔

SOLH MA اقتصادی سٹینلیس سٹیل منی نیومیٹک سلنڈر بور سائز φ16/20/25/32/40/50/63 ملی میٹر پر محیط ہے اور شاندار لاگت کی کارکردگی کے ساتھ SMC CM2/CM3 سیریز کے ساتھ قابل تبادلہ ہے۔ یہ 304 سٹینلیس سٹیل بیرل اور پسٹن راڈ کے علاوہ ایلومینیم الائے اینڈ کیپس کو اپناتا ہے، جو مرطوب، ہلکے سنکنرن ماحول کے ساتھ ساتھ کھانے، الیکٹرانکس اور پیکیجنگ کی صنعتوں کے لیے صاف پروڈکشن لائنوں کے لیے موزوں مورچا مزاحمت پیش کرتا ہے۔ مکمل ویریئنٹس میں ایم اے اسٹینڈرڈ ڈبل ایکٹنگ ماڈل، ایم ٹی اے سنگل ایکٹنگ اسپرنگ ریٹرن، ایم ایس اے سنگل ایکٹنگ اسپرنگ ایکسٹینڈ، ایم اے ڈی ڈبل راڈ سنکرونس سلنڈر اور ایم اے جے اسٹروک ایڈجسٹ ایبل قسم شامل ہیں۔ سایڈست ایئر کشن کے ساتھ میک ورژن تیز رفتار آپریشن کے لیے اختیاری ہے۔ تمام ماڈلز بلٹ ان میگنیٹک رِنگ سے لیس ہیں، جو پوزیشن فیڈ بیک کے لیے CS1-G اور M9B میگنیٹک سوئچز کے ساتھ ہم آہنگ ہیں۔ معیاری ربڑ کا کشن فراہم کیا جاتا ہے، اور اختیاری ایڈجسٹ ایبل ایئر کشن مؤثر طریقے سے اثر اور شور کو کم کرتا ہے۔ رول کرمپڈ اینڈ کیپ ڈھانچہ مستحکم کارکردگی کو یقینی بناتا ہے اور 5 ملین سائیکل سے زیادہ سروس لائف کے ساتھ تیل سے پاک آپریشن کو قابل بناتا ہے۔ ایک سے زیادہ بڑھتے ہوئے لوازمات دستیاب ہیں، بشمول بیلناکار دم، کلیویس ٹیل، فلینج، فٹ بریکٹ اور ڈبل کلیویس مختلف آلات کی ترتیب کو فٹ کرنے کے لیے۔ بجٹ کی رکاوٹوں کے ساتھ ہلکے اور درمیانے بوجھ والے آٹومیشن پروجیکٹس کے لیے مثالی۔ انتخاب کے دوران کم از کم 50% تھرسٹ سیفٹی مارجن کی سفارش کی جاتی ہے۔

SOLH MAL ہلکا پھلکا ایلومینیم الائے منی نیومیٹک سلنڈر الٹرا اکنامیکل کمپیکٹ ایکچویٹرز ہیں جو لائٹ ڈیوٹی خودکار ایپلی کیشنز کے لیے ڈیزائن کیے گئے ہیں۔ ہارڈ اینوڈائزڈ ایلومینیم بیرل اور اینڈ کیپس کے ساتھ تعمیر کیا گیا ہے جو اینٹی رسٹ سٹینلیس سٹیل پسٹن راڈ کے ساتھ جوڑا گیا ہے، یہ ماڈل روایتی MA سیریز کے سلنڈروں کے مقابلے میں 15% ہلکا اور مجموعی لمبائی میں تقریباً 10 ملی میٹر چھوٹا ہے جبکہ خریداری کے اخراجات کو بہت کم کرتا ہے۔ یہ MA اور CM2 سلنڈروں کے ساتھ براہ راست متبادل اور کم لاگت والے آلات کے ریٹروفیٹس کے ساتھ بہترین جہتی تبادلہ کی خصوصیات رکھتا ہے۔ ڈوئل اینڈ تھریڈ لاکنگ اسمبلی کو اپنانا مسلسل آپریشن کے دوران مستحکم ساختی کارکردگی کو یقینی بناتا ہے۔ ہموار گول جسم آسانی سے بے ترکیبی، معائنہ اور دیکھ بھال کی اجازت دیتا ہے۔ مختلف قسموں کا ایک مکمل پورٹ فولیو معیاری ڈبل ایکٹنگ، اسپرنگ سنگل ایکٹنگ پاور آف ری سیٹ کی اقسام، سنکرونس ڈبل راڈ یونٹس اور سٹروک ایڈجسٹ ایبل MALJ ورژن پر مشتمل ہے تاکہ متنوع لائٹ-لوڈ لکیری موشن کی ضروریات کو پورا کیا جا سکے۔ معیاری ربڑ کے بمپر ہلکے جھٹکے اور شور کو جذب کرتے ہیں، تیز رفتار بار بار سائیکل چلانے کے لیے اختیاری ایڈجسٹ ایبل ایئر کشن کے ساتھ۔ بلٹ ان آئل اسٹوریج گرووز کے ساتھ کم رگڑ والی کمپوزٹ سیلنگ آئل فری مینٹیننس فری آپریشن کو سپورٹ کرتی ہے جس کی سروس لائف 5 ملین سائیکل تک پہنچتی ہے۔ ایک اختیاری بلٹ ان میگنیٹک رِنگ SMC M9B اور Airtac CS1-G مقناطیسی سینسر کے ساتھ بغیر کسی رکاوٹ کے کام کرتی ہے تاکہ ریئل ٹائم پسٹن پوزیشن فیڈ بیک اور PLC آٹومیٹک لنکیج کنٹرول حاصل کیا جا سکے۔ مستحکم بڑے پیمانے پر پیداوار اور تیزی سے آرڈر کی تکمیل سے تعاون یافتہ، یہ بجٹ دوست سلنڈر بڑے پیمانے پر الیکٹرانکس اسمبلی، پیکیجنگ مشینری اور ہلکے صنعتی آٹومیشن میں خشک اور کم دھول والے کام کرنے والے ماحول میں لاگو ہوتے ہیں۔

SOLH CG1/CDG1 ایلومینیم ہلکا پھلکا گول نیومیٹک سلنڈر بور سائز φ20~100 ملی میٹر کا احاطہ کرتا ہے اور SMC CA1 سیریز کے لیے براہ راست جہتی متبادل کے طور پر کام کرتا ہے۔ ایکسٹروڈڈ ایلومینیم بیرل اور اینڈ کیپس اور ہارڈ کروم پلیٹڈ پسٹن راڈ کے ساتھ تعمیر کیا گیا ہے، یہ روایتی معیاری سلنڈروں سے 30% ہلکا ہے جس میں بہترین گرمی کی کھپت ہے۔ تھریڈ لاک اینڈ ٹوپی ڈھانچہ آسانی سے جدا کرنے اور دیکھ بھال کی سہولت فراہم کرتا ہے۔ 90° کے وقفوں پر ترتیب دی گئی چار سمت والی ہوائی بندرگاہیں انتہائی لچکدار پائپنگ لے آؤٹ پیش کرتی ہیں۔ بھرپور قسموں میں CDG1B معیاری ڈبل ایکٹنگ قسم، CG1S/CG1T سنگل ایکٹنگ اسپرنگ ریٹرن/ایکسٹینڈ، CG1W ​​ڈبل راڈ سنکرونس سلنڈر اور CG1K ہیکساگونل نان روٹیٹنگ راڈ سلنڈر شامل ہیں۔ CDG1 ماڈلز بلٹ ان میگنیٹک رِنگ سے لیس ہیں جو پوزیشن فیڈ بیک کے لیے M9B/A93 مقناطیسی سوئچز کے ساتھ ہم آہنگ ہیں۔ معیاری ربڑ کشن لیس ہے؛ لاحقہ تیز رفتار آپریشن کے تحت اثر شور کو کم کرنے کے لیے ایئر کشن اختیاری ہے۔ کم رگڑ والی کمپوزٹ سیل کم ابتدائی دباؤ فراہم کرتی ہے، 8 ملین سائیکلوں سے زیادہ سروس لائف کے ساتھ آئل فری آپریشن کو سپورٹ کرتی ہے۔ ایک سے زیادہ بڑھتے ہوئے انداز دستیاب ہیں: بنیادی قسم، فٹ ماؤنٹ، فلانج، کلیویس اور ٹرونین ماؤنٹ۔ کنویئر لائنوں، پیکیجنگ مشینری اور الیکٹرانک آٹومیشن کے آلات پر لانگ اسٹروک، ہلکے اور درمیانے درجے کے بوجھ والے ہائی فریکوئنسی ریسیپروکیٹنگ ایپلی کیشنز کے لیے بہترین۔ انتخاب کے دوران کم از کم 50% تھرسٹ سیفٹی مارجن محفوظ کیا جانا چاہیے۔

SOLH C85/CD85 سٹینلیس سٹیل منی سلنڈر ISO 6432 بین الاقوامی معیار کے مطابق ہے اور اس کے مساوی SMC ماڈلز کے ساتھ براہ راست تبادلہ کیا جا سکتا ہے۔ بور کے سائز: φ8/10/12/16/20/25 ملی میٹر۔ بیرل اور پسٹن کی چھڑی 304 سٹین لیس سٹیل سے بنی ہے جس میں زنگ اور سنکنرن کی بہترین مزاحمت ہے، جو مرطوب، ہلکے تیزاب اور الکالی ماحول کے ساتھ ساتھ خوراک، دواسازی اور الیکٹرانکس کی صنعتوں کے لیے صاف پیداوار لائنوں پر لاگو ہوتی ہے۔ ٹائی راڈ فری کرمپڈ اینڈ کیپ ڈھانچہ کو اپناتے ہوئے، سلنڈر میں پتلا اور ہلکا پھلکا ڈیزائن ہے۔ مکمل ویریئنٹس میں معیاری ڈبل ایکٹنگ، سنگل ایکٹنگ اسپرنگ ریٹرن/ایکسٹینڈ، ڈبل راڈ سنکرونس قسم اور C85K مربع نان روٹیٹنگ راڈ سلنڈر شامل ہیں۔ CD85 ورژن مقناطیسی سوئچ کے ذریعے پوزیشن کا پتہ لگانے کے لیے بلٹ ان مقناطیسی انگوٹھی سے لیس ہیں۔ معیاری ربڑ کشن فراہم کیا جاتا ہے؛ لاحقہ C ایئر کشن تیز رفتار آپریشن کے تحت اثرات کو جذب کرنے کے لیے φ10~25 ماڈلز کے لیے اختیاری ہے۔ کم از کم ابتدائی دباؤ 0.05MPa تک پہنچ جاتا ہے، 50 سے 1500 mm/s تک پسٹن کی رفتار کے ساتھ طویل مدتی تیل سے پاک آپریشن کو سپورٹ کرتا ہے، جو ہائی فریکوئنسی شارٹ اسٹروک ریپروکیشن کے لیے بہترین ہے۔ آئی ایس او معیاری ماؤنٹنگ آپشنز کے مکمل سیٹ دستیاب ہیں: انٹیگریٹڈ کلیویس، فلانج، فٹ ماؤنٹ، ٹرونین ماؤنٹ اور بہت کچھ۔ MI اور MA سلنڈروں کے مقابلے میں، C85 عالمی سطح پر تسلیم شدہ ISO طول و عرض کا مالک ہے، جو بیرونی منڈیوں میں آلات کی تبدیلی کے لیے شاندار سہولت فراہم کرتا ہے۔ انتخاب کے دوران کم از کم 50% تھرسٹ سیفٹی مارجن کی سفارش کی جاتی ہے۔

SOLH CG3 الٹرا شارٹ ہلکے وزن والے نیومیٹک سلنڈر روایتی CG1 سیریز کے راؤنڈ ایکچویٹرز کے لیے ایک اپ گریڈ شدہ متبادل کے طور پر کام کرتے ہیں۔ اعلی طاقت والے ایلومینیم الائے بیرل اور ہارڈ کروم پلیٹڈ پسٹن راڈز کے ساتھ جوڑے والے اینڈ کیپس کے ساتھ بنایا گیا، یہ سلسلہ مجموعی وزن میں 24 فیصد کمی کرتا ہے اور قابل ذکر جگہ کی اصلاح کے لیے کل لمبائی کو 51 ملی میٹر تک کم کرتا ہے۔ φ20mm سے φ100mm تک بور سائز میں دستیاب ہے، یہ کمپیکٹ مشینری کے اندر لچکدار پائپنگ لے آؤٹ کو فعال کرنے کے لیے چار سمت والے ایئر پورٹ کے انتظام کو سپورٹ کرتا ہے۔ متنوع لکیری ڈرائیو کے مطالبات کو پورا کرنے کے لیے متعدد ساختی تغیرات ڈبل ایکٹنگ، اسپرنگ سنگل ایکٹنگ، ڈبل راڈ اور ہیکساگونل اینٹی روٹیشن پسٹن راڈ ورژن کا احاطہ کرتے ہیں۔ معیاری ربڑ کا کشن ہلکے اختتامی اثر کو کم کرتا ہے، جبکہ اختیاری ایئر بفر 1000mm/s تک تیز رفتار آپریشن کے لیے موزوں ہے۔ کم رگڑ کمپوزٹ سیلنگ 8 ملین ورکنگ سائیکل سے زیادہ سروس لائف کے ساتھ تیل سے پاک آپریشن کا احساس کرتی ہے۔ CDG3 مقناطیسی مربوط ماڈلز PLC پوزیشن فیڈ بیک اور خودکار لنکیج کنٹرول کے لیے مقناطیسی سوئچ کی تنصیب کی حمایت کرتے ہیں۔ ہم مستحکم بڑے پیمانے پر پیداوار اور کافی اسپاٹ انوینٹری کو برقرار رکھتے ہیں، جس کا وسیع پیمانے پر پیکیجنگ آلات، الیکٹرانک اسمبلی لائنوں اور عمومی ہلکی صنعتی ہائی فریکوئنسی آٹومیشن میں لاگت کی شاندار کارکردگی کے ساتھ اطلاق ہوتا ہے۔
