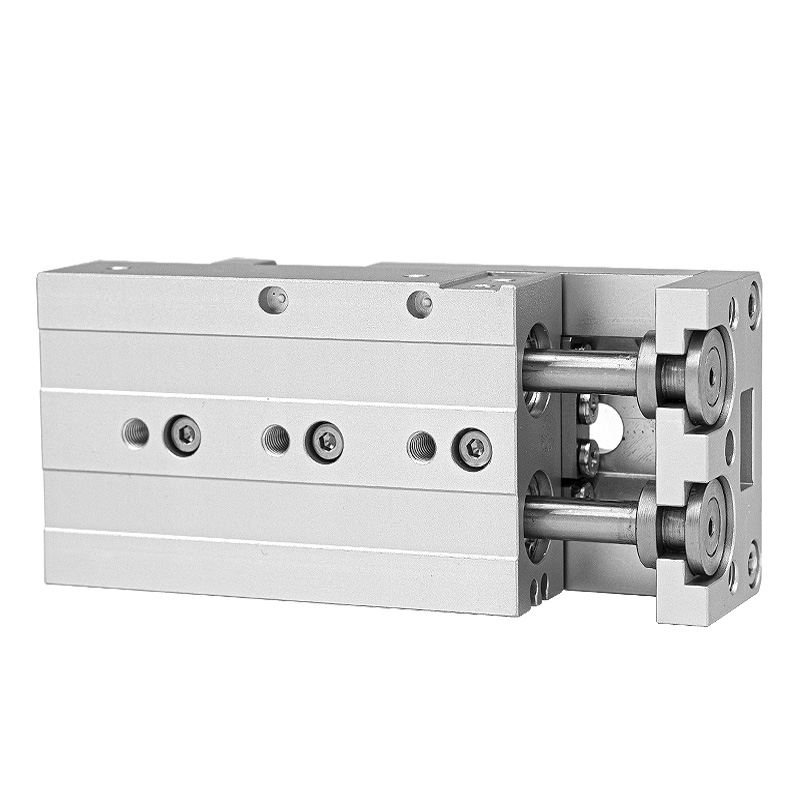

HLS / HLSL سیریز ٹوئن شافٹ پریسجن سلائیڈ سلنڈر (کراس رولر گائیڈ کی قسم)

برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

مصنوعات کی پوزیشننگ

     SOLH HLS/HLSL سیریز ٹوئن شافٹ پریسیژن سلائیڈ کراس رولر لکیری گائیڈ کو بنیادی رہنمائی جزو کے طور پر اپناتا ہے۔ HLQ ری سرکولیٹنگ بال سلائیڈ سلنڈرز کے مقابلے میں، یہ بہت زیادہ سختی، اعلی دہرانے والی پوزیشننگ کی درستگی اور سنکی سائیڈ بوجھ کے خلاف مضبوط مزاحمت فراہم کرتا ہے، ہیوی لوڈ، الٹرا پریسیئن اسمبلی اور پوزیشننگ آٹومیشن کے عمل سے بالکل مماثل ہے۔

سیریز کی درجہ بندی: HLS VS HLSL

     -- HLS معیاری قسم: سلنڈر باڈی سلائیڈ کیریج کے ایک طرف نصب، مجموعی چوڑائی کومپیکٹ۔ محدود تنصیب کی جگہ، واضح سنکی آفسیٹ بوجھ کے بغیر درمیانے-چھوٹے بوجھ کے حالات کے لیے موزوں ہے۔

     -- HLSL ہم آہنگی کی قسم: دو متوازی کراس رولر گائیڈز کے درمیان مرکوز سلنڈر، یکساں قوت کی تقسیم، بہت زیادہ سختی اور بھاری بوجھ کی گنجائش۔ بھاری بوجھ، سنکی بوجھ اور انتہائی اعلی صحت سے متعلق کام کرنے والے منظرناموں کے لیے پہلا انتخاب۔

بنیادی تکنیکی تفصیلات کی میز

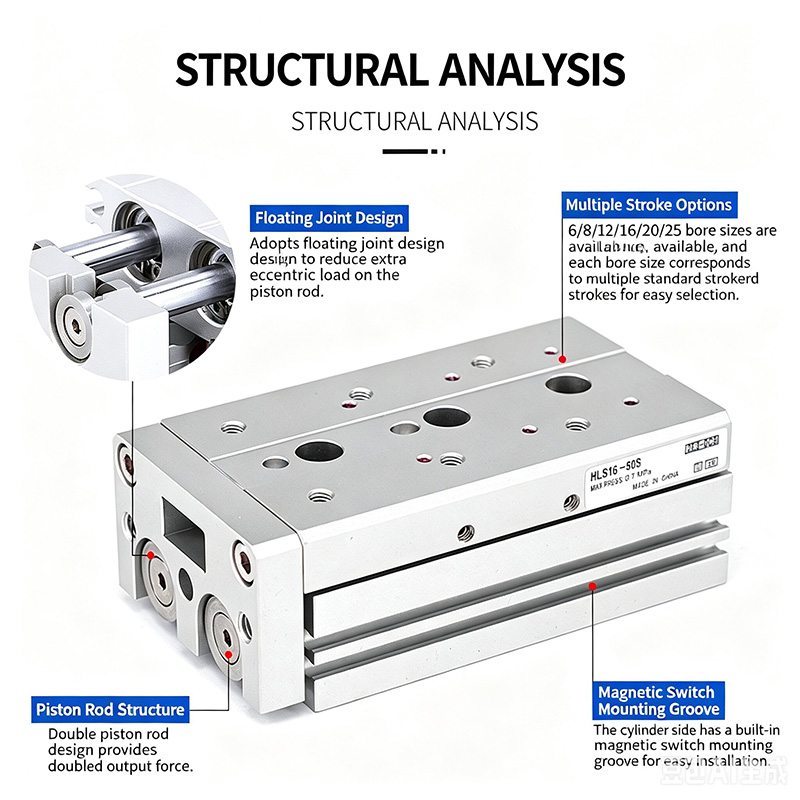

ساختی اور بنیادی کارکردگی کے فوائد

  1. کراس رولر لائنر گائیڈ (رولر لائن رابطہ ڈیزائن)

     - لائن کانٹیکٹ بیئرنگ ڈھانچہ انتہائی سختی، شاندار سیدھا پن اور گردش مخالف درستگی، مضبوط اثر مزاحمت اور بھاری بوجھ کے تحت مستحکم آپریشن فراہم کرتا ہے۔ انتہائی کم رگڑ، انتہائی ہموار حرکت اور توسیعی سروس سائیکل کے ساتھ مربوط ون پیس گائیڈ کیریج ڈیزائن۔

  2. بلٹ ان فلوٹنگ جوائنٹ

    پسٹن راڈ اور سلائیڈ پلیٹ فارم کے درمیان لچکدار فلوٹنگ کنکشن لیٹرل فورس اور سنکی ٹارک کو آف سیٹ کرتا ہے، پسٹن راڈ کے انحراف اور اوورلوڈ نقصان سے بچتا ہے۔

  3. جڑواں متوازی پسٹن راڈز

    --ڈبل تھرسٹ آؤٹ پٹ، بہترین اینٹی ٹورشن کارکردگی، بھری ہوئی حالت میں اعلی پوزیشننگ کی درستگی کو برقرار رکھتی ہے۔

  4. کثیر جہتی یونیورسل بڑھتے ہوئے

     - 3 سمت کی تنصیب کے لیے نیچے، سامنے اور سائیڈ کی سطحوں پر ٹیپ کیے گئے بڑھتے ہوئے سوراخ؛ صحت سے متعلق تلاش کرنے والے پن کے سوراخ تیز درست پوزیشننگ کے لیے بیس پر پہلے سے مشینی ہیں۔

  5. 3-سائیڈ ٹولنگ ماؤنٹ سرفیسس

     -- سلائیڈ کے اوپر اور سامنے والے چہرے پر ٹیپ شدہ فکسچر بڑھتے ہوئے سوراخ، سلائیڈر ٹاپ پلین پر پن کے سوراخوں کا پتہ لگانا تاکہ دوبارہ قابل جگ پوزیشننگ کی درستگی کی ضمانت دی جا سکے۔

  6. پری مشینی سینسر کی تنصیب کے گرووز

     --مقناطیسی سوئچز کی لچکدار تنصیب اور پوزیشن ایڈجسٹمنٹ کے لیے سلنڈر سائیڈ پر معیاری سلائیڈنگ سلاٹس۔

  7. متنوع بفر اور محدود اسٹاپ کے اختیارات

     --فکسڈ ایئر بفر، ایڈجسٹ ایبل ایئر بفر (A/AS/AF)، ہائیڈرولک شاک ابزربر بفر (B/BF) اور ایک سے زیادہ بیرونی مکینیکل حد سٹاپ بلاکس اختیاری امتزاج ہیں۔

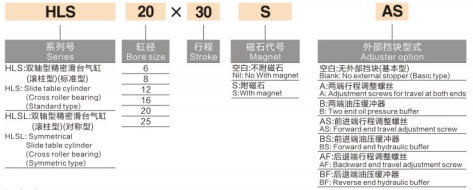

معیاری ماڈل نام دینے کا اصول

  1. مثالی ماڈل: HLS20×30SAS

     -- HLS = معیاری سائیڈ سلنڈر سیریز؛ HLSL = سڈول سینٹرڈ ہائی rigidity سیریز

     --20 = سلنڈر بور قطر (ملی میٹر)

     -- 30 = شرح شدہ اسٹروک لمبائی (ملی میٹر)

     --S = بلٹ ان مستقل مقناطیسی انگوٹی (معیاری فیکٹری کنفیگریشن)

     -- A = دونوں سروں پر سایڈست ایئر بفر

        AS = ایڈجسٹ ایبل ایئر بفر صرف فارورڈ اسٹروک اینڈ پر

        AF = ایڈجسٹ ایبل ایئر بفر صرف واپسی اسٹروک کے اختتام پر

     --B = دونوں سروں پر ہائیڈرولک آئل بفر

        BF = ہائیڈرولک آئل بفر صرف ریٹرن اسٹروک اینڈ پر

نظریاتی آؤٹ پٹ تھرسٹ ٹیبل (یونٹ: N)

انتخاب کے رہنما خطوط اور عام درخواست کے منظرنامے۔

  1. انتخاب کی تجاویز

     -- HLS معیاری ماڈل: کومپیکٹ تنصیب کی جگہ، درمیانے سے چھوٹا بوجھ، کوئی واضح سنکی آفسیٹ بوجھ نہیں

     -- HLSL ہم آہنگی ماڈل: بھاری بوجھ، سنکی سائیڈ لوڈ، انتہائی اعلی سختی اور انتہائی درست پوزیشننگ کے تقاضوں کے لیے ترجیحی انتخاب

  2. عام صنعتی ایپلی کیشنز

     - صحت سے متعلق اسمبلی، خودکار پوزیشننگ، نیومیٹک کلیمپنگ اور ورک پیس ٹرانسفر اسٹیشن

     -- سیمی کنڈکٹر اور الیکٹرانک آٹومیشن پروڈکشن لائنز

     -- اعلی صحت سے متعلق جانچ کے معائنے کے آلات، میڈیکل آٹومیشن کا سامان، مشین ٹول فکسچر میکانزم

ایک جملے کا خلاصہ

     SOLH HLS/HLSL کراس رولر ٹوئن-شافٹ سلائیڈ سلنڈر ہائی رگڈیٹی لائن-کانٹیکٹ کراس رولر گائیڈ کو اختیار کرتا ہے جس میں ڈوئل اسٹینڈرڈ/سمیٹریکل ویریئنٹس ہوتا ہے، اختیاری ایئر/ہائیڈرولک بفر اور اینٹی سنکی فلوٹنگ جوائنٹ ڈیزائن سے لیس، پریمیم ہیوی ڈیوٹی الٹرا-ڈکٹ لائن، میڈیکل پریکوئیٹر اور ہائیڈرولک لائن کے لیے۔ آٹومیشن کا سامان.
