برانڈ: SOLH از رچج ٹیکنالوجی
SOLH 4A سیریز ایک AirTAC معیار ہے۔5/2 راستہ اور 5/3 راستہ بیرونی نیومیٹک دشاتمک کنٹرول والوکے طور پر شمار کیا جاتا ہے4V سیریز solenoid والوز کا خالص نیومیٹک ورژن. بغیر کسی برقی اجزاء یا برقی مقناطیسی کنڈلیوں کے مکمل طور پر ہوا کے اشاروں سے چلنے والا، یہ اندرونی طور پر محفوظ نیومیٹک سوئچنگ کارکردگی فراہم کرتا ہے۔ دھماکہ پروف، نان پاور اور سیفٹی انٹر لاک نیومیٹک سرکٹس کے لیے ڈیزائن کیا گیا، اس میں سپول قسم کا ڈھانچہ، قابل بھروسہ سگ ماہی اور اعلیٰ طاقت والا ایلومینیم الائے باڈی، مرکزی دھارے کے 4V سیریز والوز کے ساتھ کامل مطابقت اور تبادلے کی صلاحیت کو حاصل کرتا ہے۔
1.1 معیاری 5-پورٹ انٹرفیس کی تعریف
• پی پورٹ: مین کمپریسڈ ایئر انلیٹ پورٹ
• A/B ورکنگ پورٹس: ایکسٹینشن اور ریٹریکشن کو کنٹرول کرنے کے لیے ڈبل ایکٹنگ سلنڈر کو جوڑنے کے لیے آؤٹ پٹ پورٹس
• R/S ایگزاسٹ پورٹس: پریشر ریلیف ایگزاسٹ پورٹس، معیاری مفلر کی تنصیب کے ساتھ ہم آہنگ
• ڈرائیو موڈ: بیرونی نیومیٹک کنٹرول، دو طرفہ کنٹرول بندرگاہوں سے ایئر سگنل ان پٹ
• ساخت کی خصوصیت: صحت سے متعلق سلائیڈ سپول ڈیزائن، پائیدار ایلومینیم کھوٹ باڈی، مستحکم اور طویل زندگی سگ ماہی کی کارکردگی
2.1 سنگل نیومیٹک کنٹرول (4A110/210/310/410)
• کام کرنے کا اصول: والو کو ریورس کرنے کے لیے ایک طرف کنٹرول پورٹ پر ہوا کا دباؤ لگایا جاتا ہے۔ دباؤ کی رہائی کے بعد خود کار طریقے سے موسم بہار کو دوبارہ ترتیب دیں.
• بنیادی خصوصیات: ایئر کٹ آف، سادہ ساخت اور اعلی آپریشنل استحکام کے ساتھ ناکام محفوظ ری سیٹ ڈیزائن۔
• عام ماڈل: 4A210-08 (G1/8 پورٹ، سنگل ایئر کنٹرول، 5/2 راستہ)
2.2 ڈبل نیومیٹک کنٹرول (4A120/220/320/420)
• کام کرنے کا اصول: دو طرفہ ہوائی کنٹرول بندرگاہوں کا متبادل دباؤ؛ موسم بہار کو دوبارہ ترتیب نہیں دیا گیا، ایئر کٹ آف کے بعد والو کی موجودہ پوزیشن کو برقرار رکھتا ہے۔میموری latching تقریب.
• بنیادی خصوصیات: اعلی پوزیشننگ کی درستگی، توانائی کی بچت کا آپریشن (مسلسل ایئر سپلائی کی ضرورت نہیں)، مستحکم ایئر آف پوزیشن ہولڈنگ۔
• عام ماڈل: 4A220-08 (G1/8 پورٹ، ڈبل ایئر کنٹرول، 5/2 راستہ)
تمام 5/3 وے 4A سیریز کے ماڈلز (4A130/230/330/430) ڈبل نیومیٹک کنٹرول کو اپناتے ہیں، جو جدید نیومیٹک کنٹرول کی ضروریات کو پورا کرنے کے لیے تین پیشہ ورانہ درمیانی پوزیشن کے افعال سے لیس ہیں۔
• بند مرکز (C قسم): تمام بندرگاہیں درمیانی پوزیشن پر مکمل طور پر بند ہیں۔ عمودی اور معطل اسٹیشنوں کے لیے سلنڈر لاکنگ، پریشر ہولڈنگ اور گرنے کے خلاف تحفظ کا احساس کرتا ہے۔
• ایگزاسٹ سینٹر (E قسم): A/B ورکنگ پورٹس درمیانی پوزیشن پر ایگزاسٹ پورٹس کے ساتھ بات چیت کرتی ہیں۔ سسٹم دباؤ کو مکمل طور پر جاری کرتا ہے، مفت سلنڈر فلوٹنگ، دستی ڈیبگنگ اور آلات کی حفاظت کو فعال کرتا ہے۔
• پریشر سینٹر (P قسم): P ایئر انلیٹ درمیانی پوزیشن پر دونوں A/B بندرگاہوں سے رابطہ کرتا ہے۔ ڈبل ایکٹنگ سلنڈر کو سنگل ایکٹنگ آؤٹ پٹ میں تبدیل کرتا ہے، جو سنکرونس کلیمپنگ اور فورس بیلنس کنٹرول کے لیے موزوں ہے۔

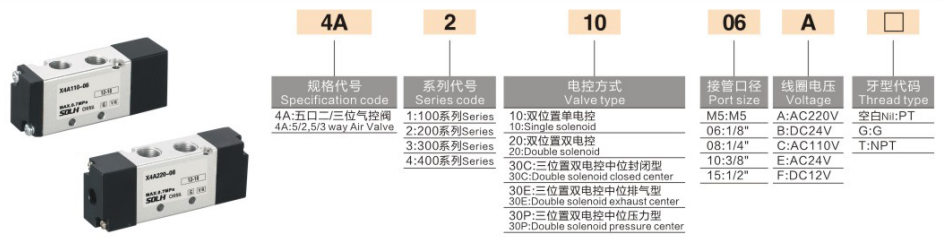

1. کوڈنگ لاجک: 4A [سائز کوڈ] [کنٹرول / مڈل فنکشن کوڈ] - [پورٹ سائز]
|
کوڈ سیگمنٹ |
تفصیلی تعریف |
|
4A |
5/2 اور 5/3 راستہ خالص نیومیٹک دشاتمک کنٹرول والو سیریز |
|
سائز کا کوڈ |
1=100(M5/G1/8")؛ 2=200(G1/4")؛ 3=300(G3/8")؛ 4=400(G1/2") |
|
فنکشن کوڈ |
1 = سنگل ایئر کنٹرول 5/2 راستہ؛ 2 = ڈبل ایئر کنٹرول 5/2 راستہ؛ 3C/3E/3P=5/3 راستہ بند/ایگزاسٹ/پریشر سینٹر |
|
پورٹ سائز کوڈ |
M5، 06=G1/8"، 08=G1/4"، 10=G3/8"، 15=G1/2" |
2. مین اسٹریم کامن ماڈلز
• 4A210-08: سنگل نیومیٹک کنٹرول، 5/2 راستہ، G1/4 پورٹ
• 4A220-08: ڈبل نیومیٹک کنٹرول، 5/2 راستہ، G1/4 پورٹ
• 4A230C-08: ڈبل نیومیٹک کنٹرول، 5/3 راستہ بند مرکز، G1/4 پورٹ
• 4A310-10: سنگل نیومیٹک کنٹرول، 5/2 راستہ، G3/8 بڑی فلو پورٹ
|
پیرامیٹر آئٹم |
تفصیلات |
|
ورکنگ میڈیم |
فلٹر شدہ کمپریسڈ ہوا (فلٹریشن کی درستگی ≥40μm) |
|
ورکنگ پریشر کی حد |
0.15～0.8MPa |
|
پروف پریشر |
1.2MPa |
|
کام کرنے والے درجہ حرارت کی حد |
-20℃～+70℃ |
|
سگنل پریشر کو کنٹرول کریں۔ |
0.2～0.8MPa |
|
چکنا کرنے کی ضرورت |
چکنائی سے پاک ڈیزائن (خصوصی کام کے حالات کے لیے اختیاری چکنا) |
|
زیادہ سے زیادہ ایکشن فریکوئنسی |
3～5 بار/سیکنڈ (کوئی بوجھ نہیں) |
|
جسمانی مواد |
اعلی طاقت ایلومینیم کھوٹ |
• اندرونی دھماکہ پروف اور محفوظ: برقی اجزاء اور چنگاریوں کے بغیر خالص نیومیٹک ڈھانچہ۔ دھول دار، مرطوب، آتش گیر اور دھماکہ خیز کام کرنے والے ماحول کے لیے مکمل طور پر قابل اطلاق، صفر کے خطرے سے محفوظ آپریشن کا احساس۔
• ڈوئل کنٹرول میموری فنکشن: ڈبل نیومیٹک کنٹرول ماڈل ایئر کٹ آف کے بعد والو کی پوزیشن کو برقرار رکھتے ہیں، مسلسل ہوا کی سپلائی کے بغیر طویل عرصے تک پوزیشننگ اور پریشر ہولڈنگ کی حمایت کرتے ہیں، توانائی کی بچت اور مستحکم ہوتے ہیں۔
• ورسٹائل تین پوزیشن والے درمیانی افعال: سلنڈر لاکنگ، پریشر ریلیف فری فلوٹنگ اور سنکرونس کلیمپنگ پریشر اسٹیبلائزیشن کے مطالبات کو پورا کرنے کے لیے C/E/P تین درمیانی طریقوں سے لیس ہے۔
• 100% یونیورسل انٹرچینج ایبلٹی: 4V سیریز کے سولینائیڈ والوز کے ساتھ مستقل تنصیب کے طول و عرض اور بہاؤ کے پیرامیٹرز، براہ راست متبادل اور الیکٹرک کنٹرول سسٹم کو خالص نیومیٹک سسٹمز میں اپ گریڈ کرنے کے قابل بناتے ہیں۔
• مستحکم اور پائیدار کارکردگی: کم رگڑ مزاحمت، کم اسٹارٹ اپ پریشر، بہترین ہوا کی تنگی اور چکنائی سے پاک آپریشن کے ساتھ طویل سروس لائف کے ساتھ صحت سے متعلق اسپول ڈھانچہ۔
• ڈبل ایکٹنگ سلنڈر نیومیٹک ریورسنگ کنٹرول اور آلات سیفٹی انٹر لاک سسٹم
• دھماکہ پروف زون، نان پاور آلات، کان کنی، کیمیکل اور کوٹنگ انڈسٹری نیومیٹک کنٹرول سرکٹس
• حفاظتی نیومیٹک سرکٹس کے لیے ایئر کٹ آف ری سیٹ یا طویل مدتی پوزیشن ہولڈنگ کی ضرورت ہوتی ہے۔
• ہینڈ والوز، مکینیکل کنٹرول والوز اور نیومیٹک ٹریول والوز پر مشتمل خالص نیومیٹک منطقی نظام
SOLH 4A سیریز ایک یونیورسل 5/2 اور 5/3 وے خالص نیومیٹک ڈائریکشنل کنٹرول والو ہے جس میں سنگل/ڈبل ایئر کنٹرول اور تین C/E/P درمیانی افعال ہیں۔ اندرونی حفاظت اور 4V سیریز کے قابل تبادلہ طول و عرض کے ساتھ، یہ دھماکہ پروف، نان الیکٹرک اور ہائی سیفٹی نیومیٹک کنٹرول سرکٹس کے لیے ترجیحی بنیادی جزو ہے۔
