برانڈ: SOLH از رچج ٹیکنالوجی

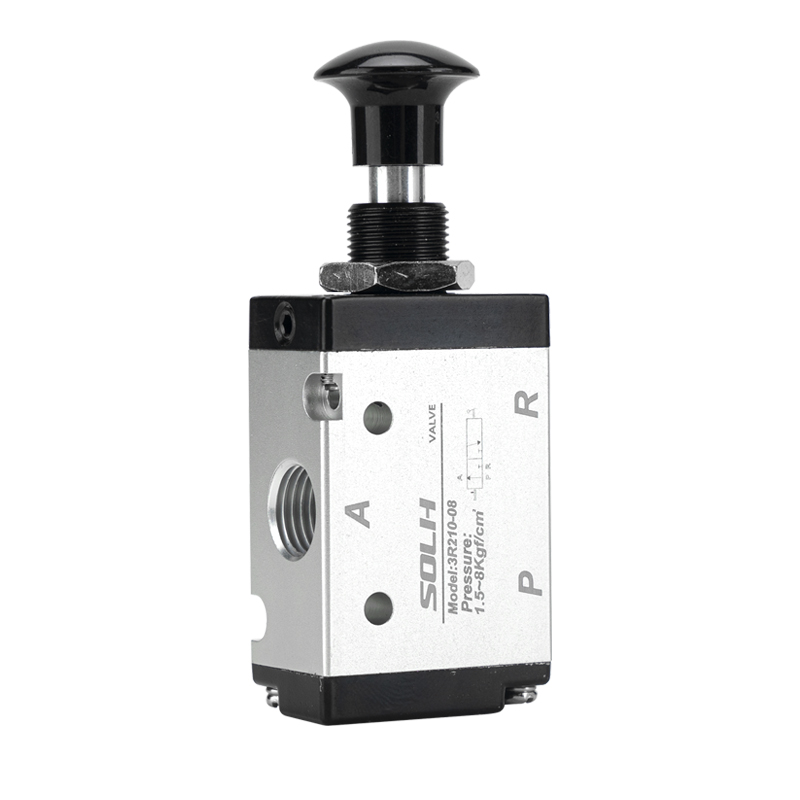

SOLH 3L سیریز ایک AirTAC معیار ہے۔3/2 راستہ دستی دھکا پل دشاتمک کنٹرول والو عام طور پر بند (NC) ڈیزائن کے ساتھ۔ یہ محوری ہینڈل پش اور پل ایکشن کے ذریعے نیومیٹک سرکٹس کو براہ راست سوئچ کرتا ہے۔ الیکٹرک یا نیومیٹک ڈرائیو کے ذرائع کے بغیر مکمل طور پر دستی نیومیٹک جزو کے طور پر، یہ خاص طور پر سنگل ایکٹنگ سلنڈر کنٹرول، ایئر سرکٹ آن آف، جاگ آپریشن اور آلات کے سیفٹی انٹر لاک سسٹمز پر لاگو ہوتا ہے، جو بڑے پیمانے پر ڈیبگنگ، ایمرجنسی اسٹاپ اور دھماکہ پروف ورکنگ منظرناموں میں استعمال ہوتا ہے۔
1.1 معیاری 3-پورٹ انٹرفیس کی تعریف
• پی پورٹ: مین کمپریسڈ ایئر انلیٹ پورٹ
• ایک بندرگاہ: ورکنگ آؤٹ پٹ پورٹ، سنگل ایکٹنگ سلنڈر سے منسلک
• آر پورٹ: ایگزاسٹ پورٹ، شور کو کم کرنے کے لیے مفلر کی تنصیب کی حمایت کرتا ہے۔
• ڈرائیو موڈ: محوری سیدھا دستی پش پل آپریشن
• ساختی خصوصیت: صحت سے متعلق سپول قسم کی ساخت، اعلی طاقت ایلومینیم کھوٹ باڈی، بلٹ ان اسپرنگ آٹومیٹک ری سیٹ میکانزم
• نارمل ری سیٹ حالت: اندرونی موسم بہار سپول کو سخت کرتا ہے، P انلیٹ بند، ایک ورکنگ پورٹ دباؤ سے نجات کے لیے R ایگزاسٹ پورٹ کے ساتھ بات چیت کرتی ہے۔
• ورکنگ پل اسٹیٹ: والو کور کو ریورس کرنے کے لیے محوری ہینڈل کو دستی طور پر کھینچیں، P پورٹ ایئر سپلائی کے لیے A پورٹ کے ساتھ بات چیت کرتا ہے، R ایگزاسٹ پورٹ سلنڈر ایکشن چلانے کے لیے بند ہے۔
• ریلیز ری سیٹ کریں۔: ہینڈل کو ڈھیلا کریں، والو خود بخود اسپرنگ فورس کے ذریعے دوبارہ سیٹ ہو جاتا ہے، ہوا کی مقدار کو کم کر دیتا ہے اور بقایا دباؤ کو ختم کر دیتا ہے۔
• بنیادی منطق: معیاری NC عام طور پر دستی ری سیٹ فنکشن کے ساتھ بند ڈھانچہ، مؤثر طریقے سے غلط کام کو روکتا ہے اور سامان کی حفاظت کو یقینی بناتا ہے۔
1. کوڈنگ لاجک: 3L [سائز کوڈ] 10 - [پورٹ سائز] [تھریڈ کی قسم]
|
کوڈ سیگمنٹ |
تفصیلی تعریف |
|
3L |
3/2 راستہ دستی ہینڈ پل والو سیریز |
|
سائز کا کوڈ |
1=100(M5/G1/8")؛ 2=200(G1/4")؛ 3=300(G3/8")؛ 4=400(G1/2") |
|
10 |
3/2 وے اسپرنگ ری سیٹ ڈھانچے کے لیے فکسڈ کوڈ |
|
پورٹ سائز |
06=G1/8"، 08=G1/4"، 10=G3/8"، 15=G1/2" |
|
تھریڈ کی قسم |
خالی = پی ٹی معیاری دھاگہ؛ T=NPT تھریڈ؛ G=G تھریڈ |
2. مین اسٹریم کامن ماڈلز
• 3L110-06: G1/8 پورٹ، مائیکرو نیومیٹک سسٹمز کے لیے چھوٹے سائز کا ہینڈ پل والو
• 3L210-08: G1/4 پورٹ، سب سے زیادہ یونیورسل ماڈل، معیاری سنگل ایکٹنگ سلنڈر کے ساتھ بالکل مماثل
• 3L310-10: G3/8 پورٹ، ہائی تھرسٹ سلنڈر آلات کے لیے بڑے بہاؤ کا ڈیزائن
• 3L410-15: G1/2 بڑی بور پورٹ، ہیوی ڈیوٹی بڑے فلو نیومیٹک سرکٹس کے لیے موزوں ہے۔
|
پیرامیٹر آئٹم |
تفصیلات |
|
ورکنگ میڈیم |
فلٹر شدہ کمپریسڈ ہوا (فلٹریشن کی درستگی ≥40μm) |
|
ورکنگ پریشر کی حد |
0.15～0.8MPa |
|
پروف پریشر |
1.2MPa |
|
کام کرنے والے درجہ حرارت کی حد |
-20℃～+70℃ |
|
3L110-06 فلو پیرامیٹر |
مؤثر رقبہ 10.2mm²، Cv=0.6 |
|
3L210-08 فلو پیرامیٹر |
مؤثر رقبہ 17.0mm²، Cv=1.0 |
|
3L310-10 فلو پیرامیٹر |
مؤثر رقبہ 28.0mm²، Cv=1.65 |
|
چکنا کرنے کی ضرورت |
لیوب فری ڈیزائن (خصوصی حالات کے لیے اختیاری چکنا) |
|
تنصیب کا طریقہ |
پینل ماؤنٹنگ/بیس ماؤنٹنگ، ملٹی پوزیشن فکسڈ انسٹالیشن |
|
جسمانی مواد |
اعلی طاقت ایلومینیم کھوٹ |
• خالص دستی دھماکہ پروف سیفٹی ڈیزائن: کوئی برقی اجزاء اور فضائی کنٹرول کے ذرائع، صفر چنگاری کا خطرہ۔ انتہائی اعلی آپریشنل حفاظت کے ساتھ ہنگامی سٹاپ، آلات کی ڈیبگنگ اور دھماکہ پروف دھول کے ماحول کے لیے موزوں ہے۔
• لیبر سیونگ محوری پش پل آپریشن: واضح فیڈ بیک اور کرکرا ریورسنگ کے ساتھ سیدھا لکیری ہینڈل ایکشن، ہاتھ کا مستحکم احساس اور جام کرنا آسان نہیں۔
• اسپرنگ آٹومیٹک ری سیٹ اور این سی سیفٹی: ڈیفالٹ عام طور پر بند حالت، ہینڈل کو جاری کرنے کے بعد خود بخود دوبارہ سیٹ ہو جاتا ہے اور ہوا کی سپلائی کو بند کر دیتا ہے، مؤثر طریقے سے غلط کام کی وجہ سے مسلسل کارروائی سے گریز کرتا ہے۔
• کومپیکٹ اور پائیدار ڈھانچہ: انٹیگریٹڈ ایلومینیم الائے باڈی جس میں کم رگڑ اسپول ڈیزائن، قابل اعتماد سگ ماہی، لباس مزاحمت اور طویل سروس لائف ہے۔
• پیشہ ورانہ سنگل ایکٹنگ سلنڈر میچنگ: 3/2 طرفہ سرشار ایئر سرکٹ منطق، موسم بہار کی واپسی کے سنگل ایکٹنگ سلنڈر جیسے کلیمپنگ اور انجیکشن میکانزم کے مطابق بالکل موزوں ہے۔
• اعلی مطابقت اور تبادلہ: 3A سیریز کے نیومیٹک کنٹرول والوز کے ساتھ مستقل تنصیب کا سائز، براہ راست تبدیلی اور مینوئل/نیومیٹک کنٹرول موڈز کو تبدیل کرنے میں معاون ہے۔
• کلیمپنگ، انجیکشن اور اسپرنگ ریٹرن موشن سسٹم کے لیے سنگل ایکٹنگ سلنڈرز کا دستی کنٹرول
• نیومیٹک سرکٹ آن آف کنٹرول، سامان جاگ ڈیبگنگ اور مینٹیننس سیفٹی سوئچ
• دھماکہ پروف زونز، غیر پاور اور دھول آلود صنعتی ماحول کے لیے دستی نیومیٹک کنٹرول
• نیومیٹک لاجک سسٹمز دستی/نیومیٹک کمپوزٹ کنٹرول کے لیے 3A نیومیٹک والوز کے ساتھ ملتے ہیں۔
SOLH 3L سیریز ایک کلاسک 3/2 طریقہ ہے NC عام طور پر موسم بہار کے خودکار ری سیٹ کے ساتھ مینوئل پش پل والو کو بند کر دیتا ہے۔ یہ ایک کمپیکٹ، محفوظ اور پائیدار معیاری دستی کنٹرول جزو ہے جو خاص طور پر سنگل ایکٹنگ سلنڈر نیومیٹک سسٹم کے لیے ڈیزائن کیا گیا ہے۔
