ایئر سلنڈر

SOLH SDA مربع الٹرا پتلا کمپیکٹ سلنڈر ایک اقتصادی کمپیکٹ نیومیٹک ایکچیویٹر ہے۔ اس کی باڈی کی لمبائی معیاری ٹائی راڈ سلنڈروں کا صرف 1/2~1/3 ہے اور جگہ بچانے کے لیے ایمبیڈڈ انسٹالیشن کو سپورٹ کرتی ہے۔ بڑھتے ہوئے طول و عرض Airtac ACQ اور SMC CQ2 سیریز کے ساتھ قابل تبادلہ ہیں۔ یہ جامع قسمیں پیش کرتا ہے: ڈبل ایکٹنگ، SSA/STA سنگل اسپرنگ ریٹرن، SDAD ٹوئن راڈ، SDAJ ایڈجسٹ اسٹروک اور SDAS مقناطیس سے لیس ماڈل۔ دونوں سروں پر بلٹ ان ربڑ بمپر صدمے کو جذب کرتے ہیں اور شور کو کم کرتے ہیں۔ چکنائی سے ذخیرہ شدہ کم رگڑ مہر طویل مدتی تیل سے پاک آپریشن کے قابل بناتی ہے۔ بور سائز φ12~100mm، شارٹ اسٹروک پُشنگ، کلیمپنگ اور پوزیشننگ کے لیے موزوں، 3C آٹومیشن، پیکیجنگ مشینری اور فکسچر میں وسیع پیمانے پر لاگو ہوتا ہے اسپیس لمیٹڈ آلات کے لیے سرمایہ کاری مؤثر حل کے طور پر۔

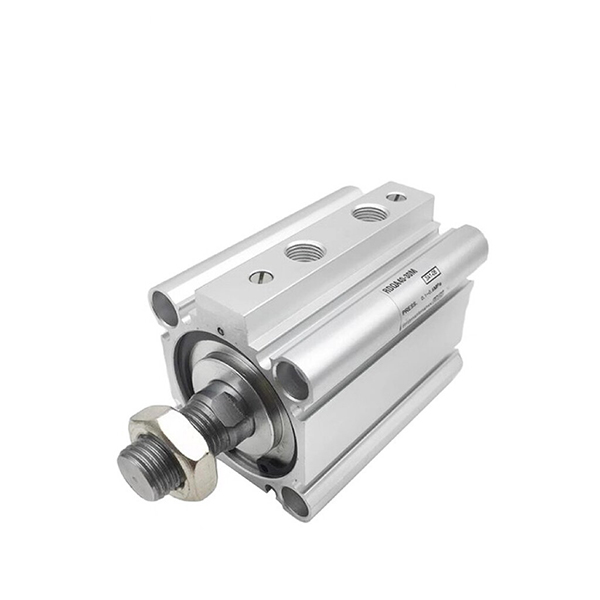

SOLH RQ پتلا سلنڈر SMC RQ/RDQ سیریز کے ساتھ قابل تبادلہ ہے۔ یہ CQ2 ربڑ بفر کی 3 گنا توانائی جذب کرنے کی صلاحیت اور 50% کم آپریٹنگ شور کے ساتھ جدید رنگ کے بغیر بلٹ ان ایئر کشن ڈھانچے کو اپناتا ہے۔ الٹرا سلم مربع بیرل روایتی ایئر کشن پتلے سلنڈروں سے 20% چھوٹا ہے، اور بڑھتے ہوئے طول و عرض CQ2 اور CQS کو براہ راست اپ گریڈ کی تبدیلی کے لیے فٹ کرتے ہیں۔ متغیرات میں غیر مقناطیسی RQ، مقناطیس سے لیس RDQ اور عمودی لوڈ اینٹی ڈراپ کے لیے لاک ایبل RLQ کا احاطہ کیا گیا ہے۔ 50 ~ 500mm/s پر مسلسل تیز رفتار ریپروکیشن کے لیے موزوں ہے۔ بور سائز φ20 ~ 100mm اور تیل سے پاک آپریشن کی حمایت کرتا ہے۔ بڑے پیمانے پر ہائی سائیکل آٹومیشن لوڈنگ/ان لوڈنگ، صحت سے متعلق کلیمپنگ اور پوزیشننگ میں استعمال کیا جاتا ہے جس میں کم اثر اور کم شور کی ضرورت ہوتی ہے۔

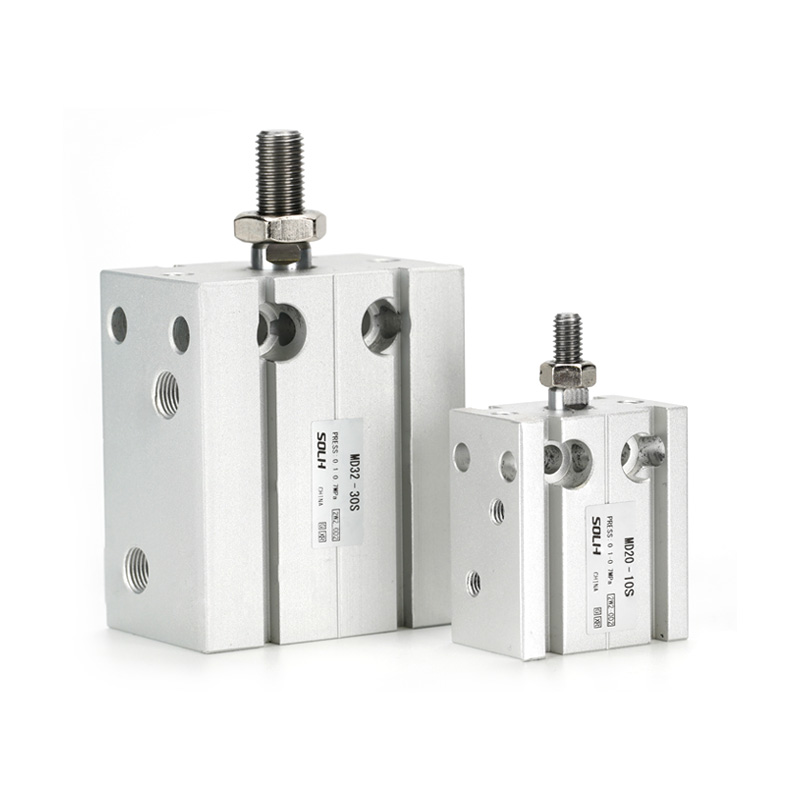

SOLH MD ملٹی پوزیشن فری ماؤنٹ کمپیکٹ سلنڈر کسی بھی زاویے پر بریکٹ فری انسٹالیشن کے لیے بلاک باڈی کے چھ طرف ٹیپ ماؤنٹنگ ہولز سے لیس ہے، تنگ، اعلی کثافت والے سامان کی ترتیب میں فٹ ہونے کے لیے معیاری گول سلنڈروں سے 30%~50% پتلا ہے۔ پانچ ذیلی ماڈل کام کرنے کے تمام طریقوں کا احاطہ کرتے ہیں: معیاری سنگل راڈ ڈبل ایکٹنگ ایم ڈی، سنگل راڈ سنگل ایکٹنگ ایم ایس ڈی (اسپرنگ ایکسٹینشن) / ایم ٹی ڈی (اسپرنگ ریٹریکٹ)، اینٹی ٹارشن ڈبل راڈ ایم ڈی ڈی، اور اسٹروک ایڈجسٹ ایبل ڈبل راڈ ایم ڈی جے۔ بور کے سائز کی حد 6 سے 32 ملی میٹر تک ہوتی ہے اور معیاری اسٹروک 5~60 ملی میٹر۔ ہر یونٹ مقناطیسی سینسر کے لیے بلٹ ان فرنٹ ربڑ بفر اور ڈوئل سائیڈ سلاٹ کے ساتھ آتا ہے۔ لاحقہ-S کا مطلب ہے CMSH/DMSH ریڈ سوئچز کے ساتھ مطابقت پذیر مستقل مقناطیس۔ پسٹن راڈ تیل سے پاک ہموار آپریشن کے لیے مربوط خود چکنا کرنے والی بشنگ کو اپناتا ہے۔ ڈبل راڈ ویریئنٹس آفسیٹ بوجھ سے پس منظر کے انحراف کو ختم کرتے ہیں، جب کہ MDJ لچکدار اسٹروک فائن ٹیوننگ کے لیے ریئر ایڈجسٹمنٹ اسکرو کی خصوصیات رکھتا ہے۔ 3C، سیمی کنڈکٹر اور جنرل چھوٹی آٹومیشن مشینری میں لائٹ ڈیوٹی کلیمپنگ، ایجیکٹنگ، کرمپنگ اور چھوٹے جیگز کی درست پوزیشننگ پر وسیع پیمانے پر اطلاق ہوتا ہے۔

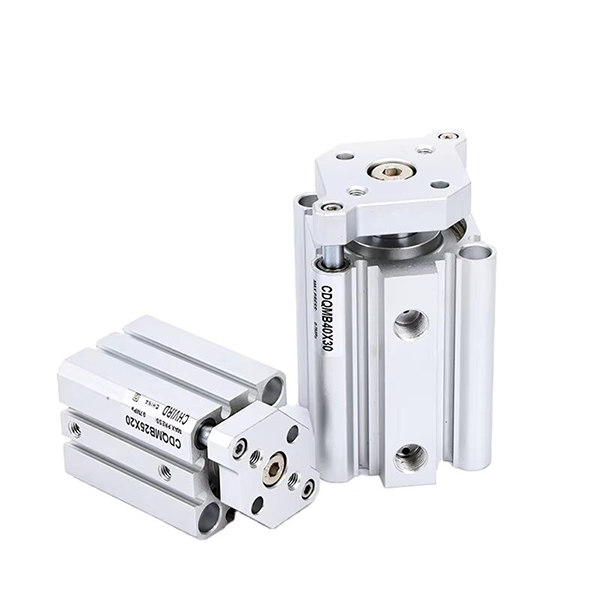

SOLH CQM ہائی rigidity گائیڈڈ پتلا سلنڈر SMC CQM/CDQM کے ساتھ قابل تبادلہ ہے۔ مربوط متوازی ڈبل گائیڈ راڈز کے ساتھ CQ2 پتلے سلنڈر ڈھانچے پر بنایا گیا، یہ جسم کی لمبائی CQ2 کے برابر رکھتا ہے اور بیرونی گائیڈز کی ضرورت کو ختم کرتا ہے۔ پسٹن راڈ روٹیشن ٹالرینس ≤±0.2° کے ساتھ، اس کی پس منظر کی لوڈ مزاحمت معیاری CQ2 سلنڈروں سے 2~4 گنا زیادہ ہے۔ مختلف قسموں میں غیر مقناطیسی CQM، مقناطیس سے لیس CDQM اور CQM-XB24 طویل سروس لائف ماڈل شامل ہیں۔ دونوں سروں پر ربڑ کے بمپر لگے ہیں اور تیل سے پاک آپریشن کو سپورٹ کرتے ہیں۔ بور سائز φ12~100mm، بڑھتے ہوئے طول و عرض CQ2/CQS کے ساتھ ہم آہنگ۔ الیکٹرانکس اسمبلی آٹومیشن میں آفسیٹ لوڈ کے ساتھ شارٹ اسٹروک پریزین پشنگ اور فکسچر کلیمپنگ کے لیے مثالی۔

SOLH MXJ الٹرا کمپیکٹ ہائی پریسجن نیومیٹک سلائیڈ ٹیبل SMC MXJ سیریز کے ساتھ قابل تبادلہ ہے۔ مربوط سٹینلیس سٹیل بال لکیری گائیڈ کے ساتھ لیس، یہ 0.005mm کی متوازی درستگی اور دوبارہ پوزیشننگ کی درستگی ±0.01mm حاصل کرتا ہے۔ الٹرا پتلا ہلکا پھلکا جسم اوپر، نیچے اور سائیڈ تین رخا بڑھنے کی حمایت کرتا ہے، جو MXQ سلائیڈ ٹیبلز سے 30%~50% چھوٹا ہے۔ بور سائز φ4.5~16mm، ڈوئل اینڈ ربڑ بفرز سے لیس، اور 0~5mm ایڈجسٹ اسٹروک کے لیے اختیاری میٹل لمیٹر۔ سڈول ڈیزائن پائپنگ اور سینسرز کے بائیں دائیں تبادلہ کو قابل بناتا ہے، جو تیل سے پاک صاف ماحول کے لیے موزوں ہے۔ مستحکم ہائی فریکوئینسی شارٹ اسٹروک موومنٹ کے قابل، 3C مائیکرو ہینڈلنگ، آپٹیکل انسپیکشن، چھوٹے اسمبلی اور کمپیکٹ میڈیکل آٹومیشن آلات میں مائکرون لیول لائنر موشن کے لیے وسیع پیمانے پر اپنایا گیا ہے۔

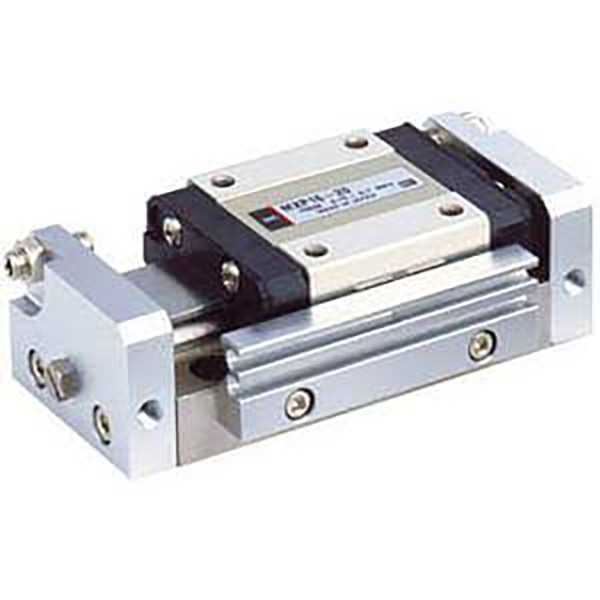

SOLH MXP الٹرا ہائی پریسجن نیومیٹک سلائیڈ ٹیبل SMC MXP سیریز کے ساتھ قابل تبادلہ ہے۔ یہ مربوط مارٹینسٹیٹک سٹینلیس سٹیل باڈی اور بلٹ ان بال لکیری گائیڈ کو اپناتا ہے، 0.004mm کے سفری ہم آہنگی کو حاصل کرتا ہے، گردشی خرابی ±0.03° تک اور دوبارہ پوزیشننگ کی درستگی ±0.01mm۔ الٹرا نرو کمپیکٹ باڈی MXJ ماڈلز کے مقابلے میں 10%~20% پتلی ہے، جو تھری سائیڈ ماؤنٹنگ اور سوئچ ایبل ایکسیل/لیٹرل پائپنگ کو سپورٹ کرتی ہے۔ بور سائز φ6~16mm معیاری ربڑ بفرز، اختیاری میٹل لیمرز اور ہائیڈرولک بفرز φ8 اور اس سے اوپر کے لیے دستیاب ہیں۔ یہ تیل سے پاک صاف ستھرا ماحول اور مستحکم اعلی تعدد تبادلے کی حمایت کرتا ہے۔ محدود جگہ والے آٹومیشن اسٹیشنوں کے لیے مثالی جن کے لیے سخت حرکت کی درستگی کی ضرورت ہوتی ہے، جیسا کہ آپٹیکل معائنہ، چپ بانڈنگ، مائیکرو اجزاء اسمبلی اور پریمیم طبی سامان۔

SOLH MXH تنگ کمپیکٹ نیومیٹک سلائیڈ ٹیبل SMC MXH سیریز کے ساتھ قابل تبادلہ ہے۔ دوہری پسٹن سے چلائی گئی اور گردش کرنے والی بال گائیڈ ریل سے لیس، یہ انتہائی تنگ باڈی کو اپناتی ہے جو گھنے ساتھ ساتھ لے آؤٹ کے لیے موزوں ہے۔ یہ روایتی MXU سلائیڈوں کے 6 گنا کے قریب قابل اجازت ٹارک کے ساتھ بہترین اینٹی آفسیٹ اور اینٹی ٹورشن صلاحیت، دہرانے کی پوزیشننگ کی درستگی ±0.02mm اور 60mm تک زیادہ سے زیادہ معیاری اسٹروک کے ساتھ نمایاں ہے۔ 4-ڈائریکشن ماؤنٹنگ اور 3 سائیڈ پائپنگ کو سپورٹ کرتا ہے، یہ بلٹ ان مقناطیس کے ساتھ آتا ہے جو مختلف مقناطیسی سوئچز، ڈوئل اینڈ ربڑ بفرز کے ساتھ مطابقت رکھتا ہے اور مسلسل آئل فری آپریشن کو قابل بناتا ہے۔ بور سائز φ6~20mm، وسیع پیمانے پر 3C اجزاء کی درمیانے درجے کی درستگی کے طویل اسٹروک ہائی فریکوئنسی ٹرانسفر کے لیے استعمال کیا جاتا ہے اور اسپیس لمیٹڈ آٹومیشن آلات میں کینٹیلیور یا یکطرفہ بوجھ کے تحت پلاسٹک کے چھوٹے پرزے۔

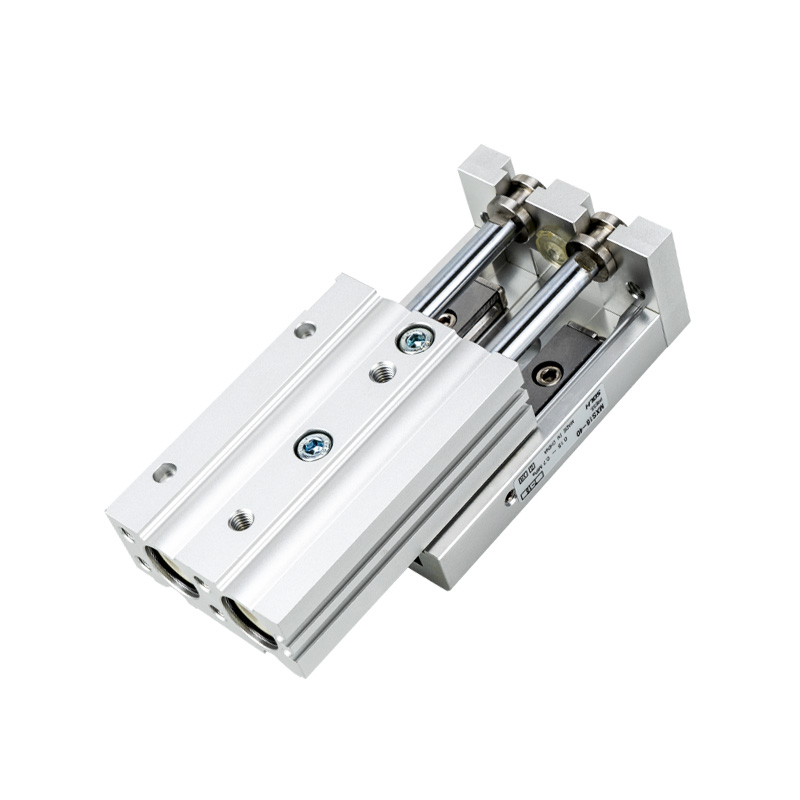

SOLH MXS ہائی rigidity مربوط نیومیٹک سلائیڈ ٹیبل SMC MXS سیریز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ یہ صفر کلیئرنس موومنٹ کے لیے ڈوئل پسٹن ڈرائیونگ اور پری لوڈڈ کراس رولر گائیڈ ریلز کو اپناتا ہے، جو ایک ہی بور کے ساتھ سنگل سلنڈر سلائیڈز کے دو بار زور دیتا ہے اور ±0.01mm تک پوزیشننگ کی درستگی کو دہراتی ہے۔ الٹرا پتلا مربوط ڈھانچہ اسپلٹ سلنڈر کے علاوہ بیرونی گائیڈ سیٹ کے مقابلے میں 30%~50% تنصیب کی جگہ بچاتا ہے۔ پوزیشننگ پن ہولز (نیچے، سائیڈ اور محوری) کے ساتھ تین رخا ماؤنٹنگ سپورٹ ہے۔ بور سائز φ6~25mm معیاری اسٹروک کے ساتھ 10~150mm، اختیاری 0~5mm سٹروک ایڈجسٹرز۔ بلٹ ان مقناطیس مقناطیسی سوئچز کو فٹ کرتا ہے اور تیل سے پاک آپریشن کو قابل بناتا ہے۔ بڑے پیمانے پر سیمی کنڈکٹر میں اعلی سختی، اعلی صحت سے متعلق لکیری منتقلی، 3C صحت سے متعلق اسمبلی اور آپٹیکل اجزاء سیدھ اسٹیشنوں کے لئے استعمال کیا جاتا ہے.

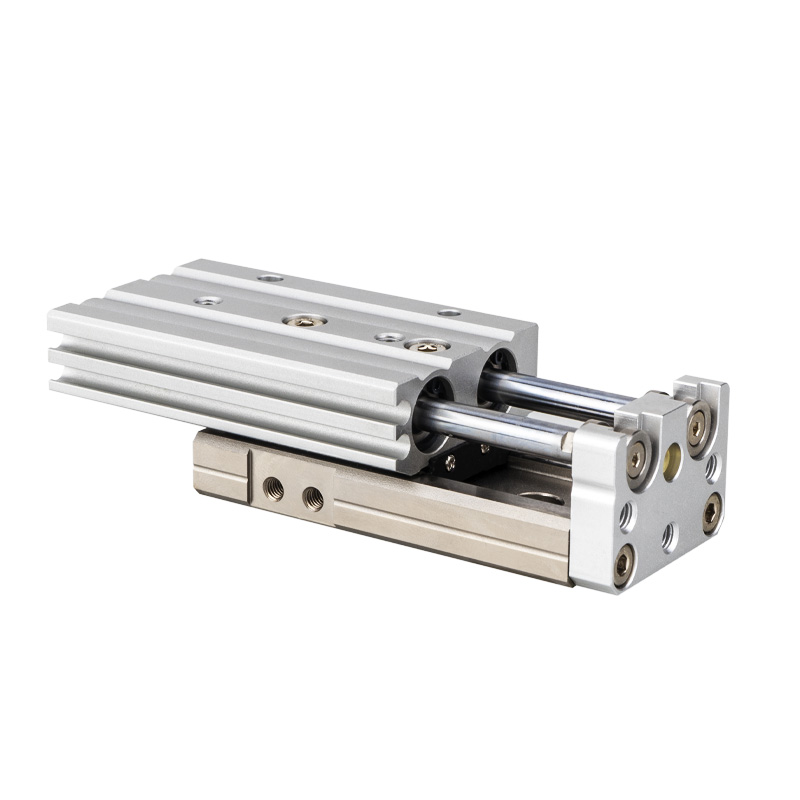

SOLH MXQ اقتصادی نیومیٹک سلائیڈ ٹیبل SMC MXQ سیریز کے ساتھ قابل تبادلہ ہے۔ یہ ڈوئل پسٹن ڈرائیونگ اور نان پری لوڈڈ ری سرکولیٹنگ بال گائیڈ ریل کو اپناتا ہے، جو کہ MXS سے کم اونچائی اور ہلکے وزن کے ساتھ ایک انتہائی پتلی ہلکے ویٹ انٹیگریٹڈ یونٹ کے طور پر بنایا گیا ہے، ±0.02mm کی دوبارہ پوزیشننگ کی درستگی حاصل کرتا ہے۔ پوزیشننگ پن ہولز (نیچے، سائیڈ اور محوری) کے ساتھ تین رخا ماؤنٹنگ دستیاب ہے۔ بور سائز φ6~25mm، معیاری اسٹروک 10~150mm، اختیاری 0~5mm سٹروک ایڈجسٹرز۔ بلٹ ان مقناطیس مقناطیسی سوئچز کو فٹ کرتا ہے اور تیل سے پاک آپریشن کی حمایت کرتا ہے۔ ایک لاگت سے موثر بنیادی لکیری ایکچیویٹر کے طور پر، یہ بجٹ کے لحاظ سے حساس منصوبوں میں فٹ بیٹھتا ہے اور بڑے پیمانے پر چھوٹے الیکٹرانک اور پلاسٹک کے پرزوں اور معیاری درستگی والی خودکار اسمبلی لائنوں کی لائٹ لوڈ ہائی فریکونسی ٹرانسفر کے لیے استعمال ہوتا ہے۔
