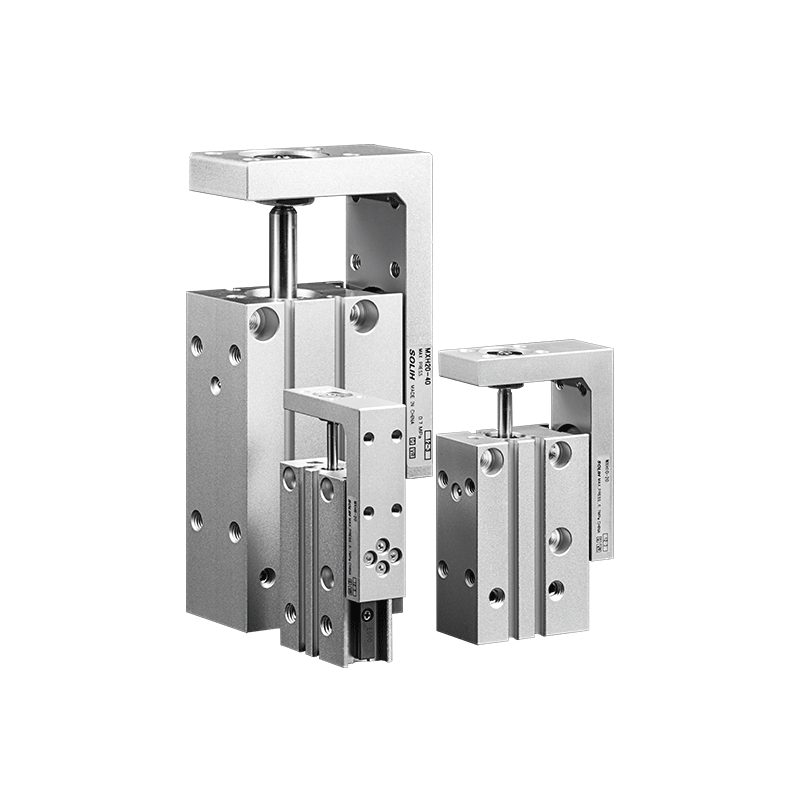

MXH سیریز کومپیکٹ تنگ لانگ اسٹروک نیومیٹک سلائیڈ ٹیبل

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

     SOLH MXH سیریز ایک تنگ قسم کی کمپیکٹ نیومیٹک سلائیڈ ٹیبل ہے جو گردش کرنے والی بال لکیری گائیڈ سسٹم سے لیس ہے۔ ہلکے وزن کے ڈیزائن، زیادہ سختی، اور 60 ملی میٹر تک بڑھے ہوئے اسٹروک کی کارکردگی کو یکجا کرتے ہوئے، اس میں ایک انتہائی تنگ جسم کی چوڑائی ہے جو تنصیب کی اہم جگہ بچاتی ہے۔ بہترین اینٹی ڈیفلیکشن بوجھ کی صلاحیت اور درمیانے درجے کی درست پوزیشننگ کی صلاحیت کے ساتھ، یہ خاص طور پر انتہائی جگہ سے محدود خودکار منظرناموں میں ساتھ ساتھ ملٹی سلائیڈ انسٹالیشن اور درست منتقلی کے آپریشنز کے لیے موزوں ہے، جو 3C الیکٹرانکس اور درستگی آٹومیشن کے لیے ایک مثالی لانگ اسٹروک مائیکرو لکیری ڈرائیونگ حل کے طور پر کام کرتا ہے۔

بنیادی ڈھانچہ اور ڈیزائن کی خصوصیات

     --  دوہری پسٹن ڈرائیونگ ڈھانچہ: ڈبل پسٹن ڈبل ایکٹنگ ڈرائیونگ موڈ کو اپناتا ہے، مستحکم آؤٹ پٹ فورس اور شاندار سنکرونس آپریشن کی کارکردگی فراہم کرتا ہے، ہائی فریکوئنسی سائیکلک کام کے دوران مستقل لکیری حرکت کو یقینی بناتا ہے۔

     --  لامحدود گردش کرنے والی بال گائیڈ ریل: لامتناہی گردش کرنے والی بال لکیری گائیڈ ریلوں سے لیس، جس میں اعلی ساختی سختی اور بہترین لکیری حرکت استحکام ہے۔ مختصر اسٹروک کے لیے سفری ہم آہنگی کو 0.05 ملی میٹر کے اندر کنٹرول کیا جاتا ہے، مؤثر طریقے سے حرکت کے گھمبیر اور انحراف سے بچتا ہے۔

     -- انتہائی تنگ کومپیکٹ باڈی: آپٹمائزڈ تنگ چوڑائی کا ڈھانچہ، روایتی MXQ اور MXS سیریز کے سلائیڈ ٹیبلز سے بہت زیادہ پتلا، سازوسامان کی جگہ کو زیادہ سے زیادہ استعمال کرنے کے لیے متعدد سلائیڈوں کے ساتھ ساتھ گھنے ترتیب کو مکمل طور پر سپورٹ کرتا ہے۔

     -- اعلیٰ اینٹی آفسیٹ لوڈ کی صلاحیت: قابل اجازت ٹارک روایتی MXU سیریز سے تقریباً 6 گنا زیادہ ہے، سنکی بوجھ اور کینٹیلیور لوڈ کے خلاف مزاحمت کے ساتھ، پیچیدہ یکطرفہ قوت کے آپریٹنگ حالات کے مطابق۔

     --  کثیر جہتی لچکدار تنصیب: سوراخوں/تھریڈڈ ہولز اور طول بلد تھریڈڈ ہولز کے ذریعے ٹرانسورس کے ساتھ 4 طرفہ ماؤنٹنگ کو سپورٹ کرتا ہے۔ 3 طرفہ پائپنگ ڈیزائن کے ساتھ مماثل، یہ تنگ اور اسٹیک شدہ آلات کے ڈھانچے کے لیے متنوع تنصیب اور پائپنگ لے آؤٹ کی ضروریات کو پورا کرتا ہے۔

     -- یونیورسل سینسر موافقت: بلٹ ان میگنیٹک رِنگ معیاری کے طور پر، D-M9□ اور A93 سیریز کے مقناطیسی سوئچز کے ساتھ مطابقت رکھنے والے ڈوئل سائیڈ سینسر گرووز کے ساتھ، درست اسٹروک پوزیشن کا پتہ لگانے اور سگنل فیڈ بیک کا احساس کرتے ہوئے۔

ماڈل کوڈنگ کا مکمل اصول

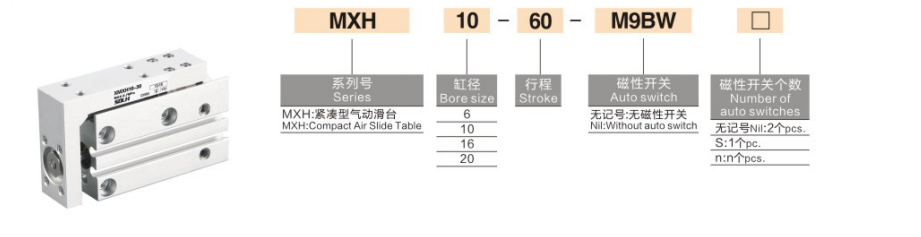

   1. ماڈل کی مثال: MXH16-50Z-M9NL

   2. معیاری آرڈر حوالہ مثال

     --  MXH10-30-M9BW: بور 10mm، سٹروک 30mm، NPN مقناطیسی سوئچ 1m تار کی لمبائی کے ساتھ

بنیادی تکنیکی وضاحتیں

آؤٹ پٹ فورس اور لوڈ ریفرنس چارٹ (@0.5MPa)

حفاظتی عنصر ≥2؛ عمودی بوجھ کے لیے قابل اجازت ٹارک کی تصدیق کی ضرورت ہوتی ہے۔

قابل اجازت ٹارک کی تفصیلات (اینٹی آفسیٹ لوڈ کی صلاحیت، N·m)

درخواست کے منظرنامے اور مصنوعات کے انتخاب کا موازنہ

   1. MXH سیریز کے لیے ترجیحی درخواست کے منظرنامے۔

     --  انتہائی خلائی پابندی والا سامان: انتہائی تنگ باڈی ڈیزائن ایک سے زیادہ سلائیڈ ٹیبلز کے ساتھ ساتھ گھنے انسٹالیشن کو سپورٹ کرتا ہے جو کہ چھوٹے سے خودکار آلات کے اندرونی حصوں کو بالکل فٹ کرتا ہے۔

     --  میڈیم پریسجن لانگ اسٹروک آپریشنز: ±0.02 ملی میٹر ریپیٹ درستگی کے ساتھ 60 ملی میٹر تک زیادہ سے زیادہ اسٹروک، عام نیومیٹک سلنڈروں کی پوزیشننگ استحکام سے کہیں زیادہ، درمیانے درجے کی درستگی کے طویل سفر کی منتقلی کے مطالبات کو پورا کرتا ہے۔

     --  لائٹ لوڈ ہائی فریکوئنسی ٹرانسفر: الیکٹرانک اجزاء، ٹرمینلز، پلاسٹک کے چھوٹے پرزوں اور درست ٹولنگ فکسچر کی سائیکلک ہینڈلنگ اور پوزیشننگ کے لیے مثالی۔

     --  اینٹی آفسیٹ لوڈ کام کرنے کے حالات: بہترین ٹارک مزاحمت یکطرفہ قوت اور کینٹیلیور کی تنصیب کے منظرناموں کے تحت مستحکم آپریشن کے قابل بناتی ہے، عام سلائیڈوں کے انحراف اور گھمبیر مسائل کو حل کرتی ہے۔

MXH بمقابلہ MXQ بمقابلہ MXS سیریز کا موازنہ

پیشہ ورانہ انتخاب کے رہنما خطوط

     --  بور سائز میچنگ: افقی بوجھ کو ریٹیڈ ویلیو کے 50% کے اندر اور ریٹیڈ ویلیو کے 25% کے اندر عمودی بوجھ کو کنٹرول کریں، مستحکم طویل مدتی آپریشن کو یقینی بنانے کے لیے 2 سے کم کے ضمانتی حفاظتی عنصر کے ساتھ۔

     -- اسٹروک ریزرویشن: انتخاب کے دوران 5~10mm سٹروک مارجن محفوظ رکھیں۔ حد کے اثرات سے بچنے اور سروس لائف کو بہتر بنانے کے لیے MXH سیریز کا زیادہ سے زیادہ معیاری اسٹروک 60mm ہے۔

     -- ماؤنٹنگ موڈ کا انتخاب: انتہائی تنگ جگہ لے آؤٹ کے لیے ٹرانسورس ماؤنٹنگ کا انتخاب کریں۔ سامان کی مجموعی جگہ کو بچانے کے لیے اسٹیکڈ اور ملٹی لیئر انسٹالیشن کے منظرناموں کے لیے طول بلد بڑھتے ہوئے اختیار کریں۔

     -- بفر آپٹیمائزیشن: جب آپریٹنگ رفتار 300mm/s سے زیادہ ہو یا بوجھ کا وزن 3kg سے زیادہ ہو تو ہائیڈرولک بفر سے لیس کریں، مؤثر طریقے سے ٹرمینل اثر اور کمپن کو کم کرتا ہے۔

     -- سینسر کی ترتیب: ڈوئل سائیڈ سینسر گرووز ڈوئل میگنیٹک سوئچ انسٹالیشن کو سپورٹ کرتے ہیں، فل اسٹروک پوزیشن کی نگرانی کے لیے ایکسٹینڈ اور ریٹریکٹ اسٹروک دونوں کی جگہ جگہ درست شناخت کا احساس کرتے ہیں۔

ایک جملے کا خلاصہ

     SOLH MXH سیریز کی تنگ کمپیکٹ نیومیٹک سلائیڈ ٹیبل میں انتہائی تنگ باڈی، ہائی ٹارک ریزسٹنس، 60 ملی میٹر طویل اسٹروک اور ±0.02 ملی میٹر درمیانی درستگی، 4 ڈائریکشن ماؤنٹنگ اور آئل فری آپریشن کے ساتھ، گھنے انسٹالیشن اور لائٹ فلیگیشن کے لیے زیادہ سے زیادہ لاگت سے موثر حل ہونے کی وجہ سے زیادہ سے زیادہ خود کار طریقے سے منتقلی کی جگہ ہے۔
