ایئر سلنڈر

SOLH MGF کم پروفائل گائیڈ ٹیبل سلنڈر SMC ہم منصبوں کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ ایک مربوط بڑے قطر کی مرتکز گائیڈ آستین کے ساتھ ڈیزائن کیا گیا ہے، یہ روایتی ڈوئل گائیڈ راڈ سلنڈروں کی دشاتمک حد کو توڑتا ہے اور سنکی بوجھ کے خلاف یکساں 360° اینٹی ڈیفلیکشن کارکردگی فراہم کرتا ہے۔ الٹرا فلیٹ کمپیکٹ لے آؤٹ کے لیے MGQ سیریز کے مقابلے اس کی مجموعی تنصیب کی اونچائی میں 15%~20% کمی کی گئی ہے۔ دستیاب بور سائز: φ40، φ63، φ100 ملی میٹر معیاری شارٹ اسٹروک کے ساتھ 30 ملی میٹر سے 100 ملی میٹر تک، شارٹ اسٹروک ہیوی ڈیوٹی آپریشن کے لیے موزوں ہے۔ بلٹ ان اینٹی روٹیشن پن φ100 ماڈل کے لیے 409 N·m تک انتہائی قابل اجازت ٹارک فراہم کرتے ہیں، بغیر کسی جام یا نقل مکانی کے تمام سمتوں سے سنکی قوت کے تحت مستحکم، ±0.05° کی چوٹی مخالف گردش درستگی کے ساتھ۔ دو جہتی اوپر اور نیچے بڑھنے کی حمایت کی جاتی ہے؛ جسم کے تین اطراف میں ٹی سلاٹس چار اطراف میں مقناطیسی سوئچ کی تنصیب کو فعال کرتے ہیں۔ معیاری ڈبل اینڈ ربڑ بفرز اور آئل فری مینٹیننس فری آپریشن سے لیس ہیں۔ 10- پریفکسڈ کم ڈسٹ کلین ورژن سیمی کنڈکٹر، 3C الیکٹرانکس اور میڈیکل ورکشاپس کی سخت ضروریات کو پورا کرتا ہے۔ روایتی ڈھانچے کے مقابلے میں تقریباً 15% ہلکا، یہ وسیع پیمانے پر ورک پیس جیکنگ، جیگ انجیکشن، اسٹیشن انڈیکسنگ فلپنگ اور شارٹ ڈسٹنس ہیوی ڈیوٹی پشنگ کے لیے استعمال کیا جاتا ہے، یہ ایک مثالی کمپیکٹ نیومیٹک ایکچیویٹر ہونے کی وجہ سے محدود تنصیب کی جگہ کے اندر ہمہ جہتی اینٹی ڈیفلیکشن اور اعلی ٹارک کی گنجائش کی ضرورت ہوتی ہے۔

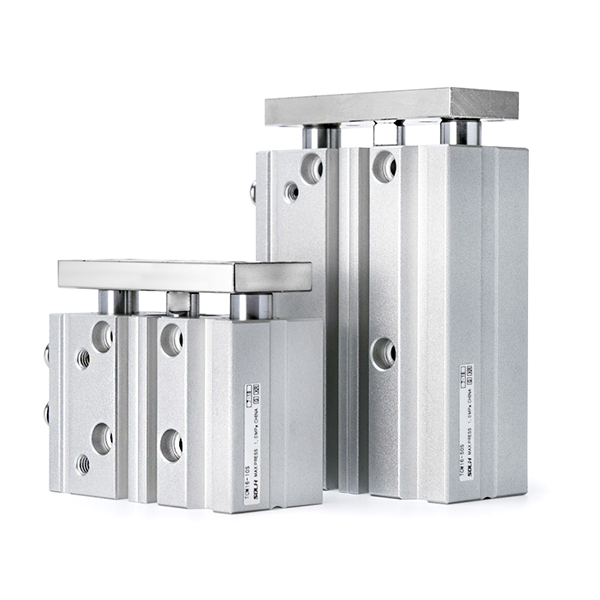

SOLH TC سیریز ٹرائی ایکسیل گائیڈ راڈ سلنڈر SMC MGP سیریز کے لیے براہ راست ڈراپ ان متبادل ہے۔ یہ ایک مربوط تین محور ڈھانچہ کو اپناتا ہے جس میں دو گائیڈ راڈز کے علاوہ ایک مرکزی پسٹن راڈ ہوتا ہے، جس میں انتہائی اعلیٰ سختی ہوتی ہے۔ اس کی ٹارشن مزاحمت اور پس منظر کی بوجھ کی گنجائش روایتی ڈوئل گائیڈ راڈ سلنڈروں سے دو گنا زیادہ ہے، مؤثر طریقے سے انحراف اور پوزیشنل آفسیٹ کو روکتی ہے۔ دستیاب بور کے سائز کی حد φ6 ملی میٹر سے لے کر 100 ملی میٹر تک ہے جس میں دو بنیادی قسمیں ہیں: TCL درستگی والی بال بیئرنگ کی قسم انتہائی کم رگڑ اور ہائی فریکوئنسی لفٹنگ اور درست پوزیشننگ کے لیے ہموار حرکت فراہم کرتی ہے۔ TCM براس الائے سلائیڈنگ بیئرنگ قسم بھاری بوجھ، گرد آلود ماحول اور کنویئر لائن کو روکنے کے آپریشنز کے لیے پہننے کی اعلیٰ مزاحمت اور اثر مزاحمت کا حامل ہے۔ معیاری اسٹروک 5 ملی میٹر سے 500 ملی میٹر تک کا احاطہ کرتے ہیں۔ اختیاری کنفیگریشنز میں J-type سٹروک ایڈجسٹمنٹ (زیادہ سے زیادہ 50 mm ایڈجسٹ رینج) اور -T ہائی ٹمپریچر ورژن -20℃ سے 120℃ تک مستقل طور پر کام کرتا ہے۔ معیاری کنفیگریشنز میں بلٹ ان میگنیٹک رِنگز، ڈوئل اینڈ ربڑ بفرز اور آئل فری مینٹیننس فری آپریشن شامل ہیں۔ مقناطیسی سوئچز کے لیے ملٹی ڈائریکشنل ماؤنٹنگ ہولز اور فور سائیڈ سلاٹس مربوط ہیں، جبکہ اوپر اور سائیڈ پر دوہری ایئر پورٹس لچکدار پائپنگ لے آؤٹ کو فعال کرتی ہیں۔ فلینج اور فٹ بریکٹ کے لوازمات ورسٹائل انسٹالیشن واقفیت کی حمایت کرتے ہیں۔ آپریٹنگ پریشر کی حد 0.1 MPa سے 1.0 MPa تک ہوتی ہے، اور بینچ مارک پوزیشننگ ہولز قابل اعتماد دہرائی جانے والی درستگی کو یقینی بناتے ہیں۔ کنویئر سٹاپ لفٹنگ، 3C الیکٹرانکس میں پی سی بی کی ہینڈلنگ اور کرمپنگ، پیکیجنگ گیٹ ایکٹیویشن، جیگ انجیکشن اور سنکی لوڈ ڈرائیونگ میں وسیع پیمانے پر استعمال کیا جاتا ہے، یہ انٹیگریٹڈ ایکچیویٹر علیحدہ بیرونی گائیڈنگ اسمبلیوں کی ضرورت کو ختم کرتا ہے، میکانیکل ڈیزائن کو آسان بناتا ہے اور بہترین کارکردگی کے ساتھ مینی-مینی سٹیشن کے لیے بہترین قیمت کے ساتھ۔ آٹومیشن

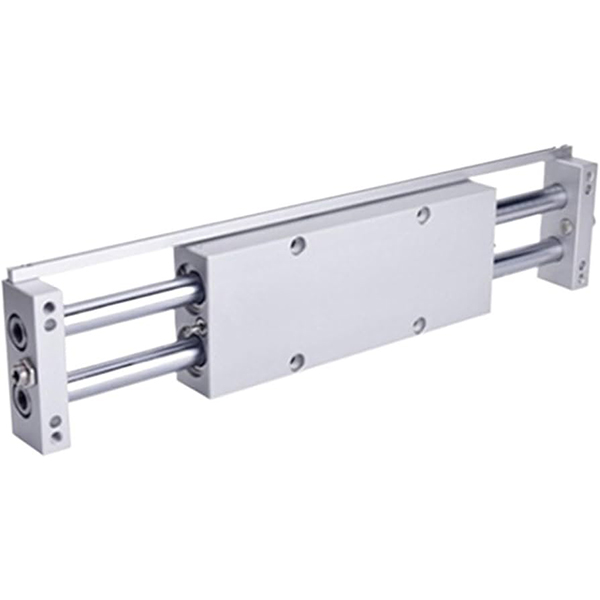

SOLH CX2 سیریز ڈبل راڈ سلائیڈ SMC CX2 معیاری ماڈلز کے لیے قابل تبادلہ متبادل کے طور پر کام کرتا ہے۔ دوہری پسٹنوں اور سڈول ڈوئل پسٹن راڈز کے ساتھ بنایا گیا، یہ ایک ہی بور کے سائز اور اعلیٰ انٹیگرل رگڈیٹی کے سنگل راڈ سلنڈر کے مقابلے میں ڈبل تھرسٹ آؤٹ پٹ فراہم کرتا ہے۔ دستیاب بور سائز φ10, 15, 25 mm معیاری سٹروک کے ساتھ 25 mm سے 200 mm تک کا احاطہ کرتا ہے۔ معیاری ورژن سلائیڈ بیئرنگ گائیڈنگ کو اپناتا ہے۔ اپ گریڈ شدہ CXWM (سلائیڈ بیئرنگ + ہائیڈرولک بفر) اور CXWL (بال بیرنگ + ہائیڈرولک بفر) تیز رفتار بار بار اثر والے ایپلی کیشنز کے لیے اپنی مرضی کے مطابق بنائے گئے ہیں۔ سڈول ڈوئل راڈز φ25 بور کے لیے ±0.02° تک زیادہ سے زیادہ درستگی کے ساتھ موروثی مکینیکل اینٹی روٹیشن کارکردگی فراہم کرتی ہیں، جو لیٹرل اور سنکی بوجھ کے خلاف شاندار مزاحمت رکھتی ہیں۔ کم پروفائل سلم باڈی دو اسمبلی شکلوں کو سپورٹ کرتی ہے: متحرک اینڈ پلیٹ کے ساتھ فکسڈ سلنڈر باڈی یا سلائیڈنگ سلنڈر باڈی کے ساتھ فکسڈ اینڈ پلیٹ۔ چار طرف بڑھتے ہوئے سوراخ اور تین سمت والے ہوائی بندرگاہیں تنگ جگہوں پر لچکدار تنصیب اور پائپنگ کو قابل بناتی ہیں۔ معیاری ڈبل اینڈ ربڑ بفرز اور آئل فری مینٹیننس فری آپریشن سے لیس ہیں۔ اختیاری N غیر مقناطیسی ورژن مقناطیسی حساس مواقع کے لیے مقناطیسی مداخلت کو ختم کرتا ہے۔ 3C اور سیمی کنڈکٹر صنعتوں، جگ پُشنگ اور لفٹنگ، کمپیکٹ آلات کے اندر گھنے سلنڈر لے آؤٹ، کھانے، طبی اور صاف ورکشاپس کے لیے درمیانے درجے کے بوجھ کے بدلے ایکٹیویشن کے لیے درست ورک پیس کی منتقلی میں وسیع پیمانے پر لاگو کیا جاتا ہے۔

SOLH CXSJ کلاسک CXS جڑواں سلنڈروں کا ایک اپ گریڈ شدہ الٹرا کمپیکٹ تکرار ہے، جو اصل SMC CXS سیریز کے ساتھ قابل تبادلہ ہے۔ انٹیگریٹڈ ڈوئل پسٹن اور ڈوئل گائیڈ راڈز کے ساتھ بنایا گیا، یہ ±0.1° کی مستحکم اینٹی روٹیشن درستگی کے ساتھ ایک ہی بور کے سائز پر دوگنا تھرسٹ فراہم کرتا ہے۔ اس کے مجموعی طول و عرض کو ہلکے وزن کے ساتھ 10%~20% تک چھوٹا اور تنگ کیا گیا ہے، انتہائی تنگ اندرونی آلات کی ترتیب کے لیے تیار کردہ۔ چار ذیلی ماڈل دستیاب ہیں: سلائیڈ بیئرنگ کے ساتھ CXSJM کم رفتار جنرل پوزیشننگ کے لیے بہترین لباس مزاحمت اور ڈسٹ پروف کارکردگی؛ CXSJL بال بیرنگ کی قسم انتہائی کم رگڑ اور تیز رفتار پک اینڈ پلیس کے لیے زیادہ سے زیادہ 800 mm/s کی رفتار کے ساتھ ہموار حرکت کا حامل ہے۔ راڈ ڈیزائن کے ذریعے CXSJWM/CXSJWL دو طرفہ مطابقت پذیر لفٹنگ اور سینٹرنگ پوزیشننگ کے لیے دونوں سروں پر ورک پیس کی تنصیب کو قابل بناتا ہے۔ φ6 اور φ10 بور محوری اور سائیڈ پورٹنگ دونوں کو سپورٹ کرتے ہیں جبکہ دیگر سائز صرف سائیڈ پائپنگ کو اپناتے ہیں۔ الٹ جانے والا مقناطیسی سوئچ بریکٹ 4 سمت مداخلت سے پاک اسمبلی اور سڈول بائیں دائیں تنصیب کو سپورٹ کرتا ہے۔ ڈبل اینڈ ربڑ بفر معیاری کے طور پر آتے ہیں۔ لاحقہ Z کا مطلب پوزیشن سینسرز کے لیے بلٹ ان مقناطیسی حلقے ہیں، اور مقناطیسی مداخلت مخالف منظرناموں کے لیے غیر مقناطیسی ورژن دستیاب ہیں۔ اختیاری ایکسٹینشن لاک P اور ریٹریکشن لاک R ایکچیویٹر کو متعین پوزیشنوں پر مستقل طور پر پکڑ سکتے ہیں۔ یہ 3C اور جنرل پروڈکشن لائنوں کے لیے کمپیکٹ آٹومیشن آلات کے اندر ہلکے بوجھ کے تحت پک اینڈ پلیس، لائٹ پریسنگ اور درستگی کو محدود کرنے کے لیے استعمال ہوتا ہے۔

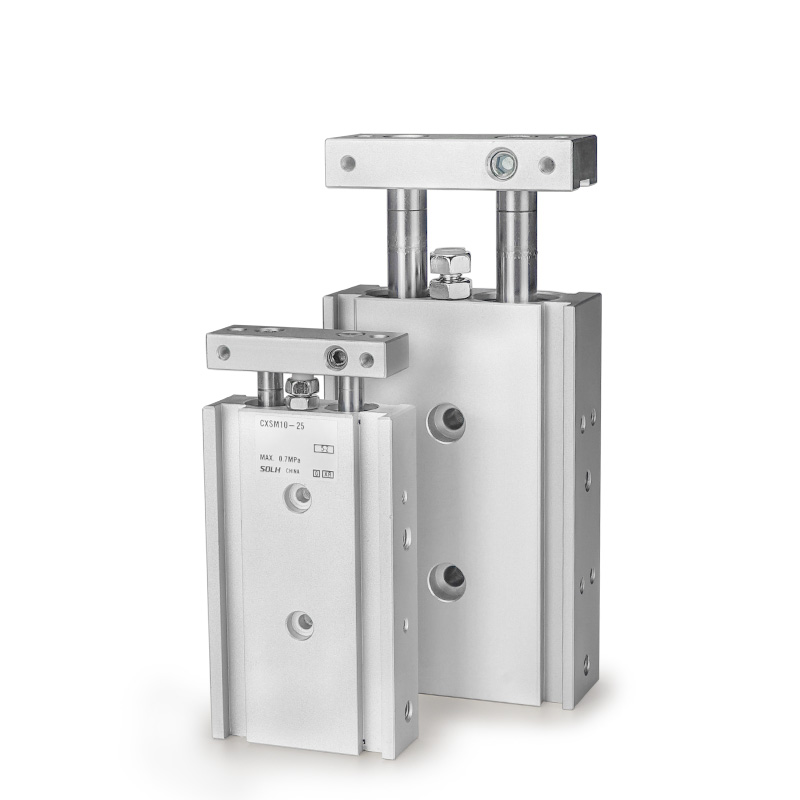

SOLH CXS اعلی سختی والا پتلا جڑواں راڈ سلنڈر اصل SMC CXS سیریز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ مربوط کواکسیئل ڈوئل پسٹن اور سنکرونس ایکٹیویشن کے لیے ڈوئل گائیڈ راڈز کے ساتھ بنایا گیا، یہ ±0.1° کی مستحکم اینٹی روٹیشن درستگی کے ساتھ ایک جیسے بور سائز کے سنگل پسٹن سلنڈرز کے مقابلے میں تقریباً دوگنا تھرسٹ فراہم کرتا ہے۔ اس کا مربوط گائیڈنگ ڈھانچہ بیرونی معاون گائیڈز کے بغیر لیٹرل اور سنکی بوجھ کے لیے مضبوط مزاحمت فراہم کرتا ہے۔ چار بنیادی ذیلی ماڈلز دستیاب ہیں: دھاتی سلائیڈ بیئرنگ کے ساتھ CXSM کم رفتار پوزیشننگ، دبانے اور دھول بھرے ماحول کے لیے شاندار لباس مزاحمت، ڈسٹ پروف کارکردگی اور اعلی سائیڈ لوڈ کی صلاحیت کا حامل ہے۔ سی ایکس ایس ایل بال بیئرنگ کی قسم میں انتہائی کم رگڑ اور تیز رفتار پک اینڈ پلیس کے لیے 400 ملی میٹر فی سیکنڈ تک زیادہ سے زیادہ رفتار کے ساتھ ہموار حرکت ہے۔ راڈ ورژن کے ذریعے CXSWM/CXSWL دو طرفہ مطابقت پذیر لفٹنگ اور سینٹرنگ ٹرانسفر کے لیے دونوں راڈ سروں پر فکسچر کی تنصیب کی اجازت دیتا ہے۔ ڈبل اینڈ ربڑ بفر معیاری ہیں؛ AZ ایئر بفر پرتشدد تیز رفتار اثرات کو جذب کرنے کے لیے φ20/25/32 بڑے بوروں کے لیے اختیاری ہے۔ لاحقہ Z D-M9B، D-A93 اور دیگر پوزیشن سینسرز کی براہ راست تنصیب کے لیے بلٹ ان مقناطیسی حلقوں کی نشاندہی کرتا ہے۔ غیر مقناطیسی متغیرات مقناطیسی حساس کام کے حالات کے لیے دستیاب ہیں۔ اختیاری ایکسٹینشن لاک P اور ریٹریکشن لاک R پسٹن کو مخصوص جگہوں پر لاک کر سکتے ہیں۔ تھری سائیڈ ماؤنٹنگ (نیچے، اوپر، سائیڈ) متنوع کمپیکٹ مکینیکل لے آؤٹس کو سپورٹ کرتی ہے، جو 3C الیکٹرانکس اور جنرل آٹومیشن پروڈکشن لائنوں کے لیے درستگی چننے، مواد کی منتقلی، پوزیشننگ اور لائٹ پریسنگ کے عمل میں وسیع پیمانے پر تعینات ہیں۔

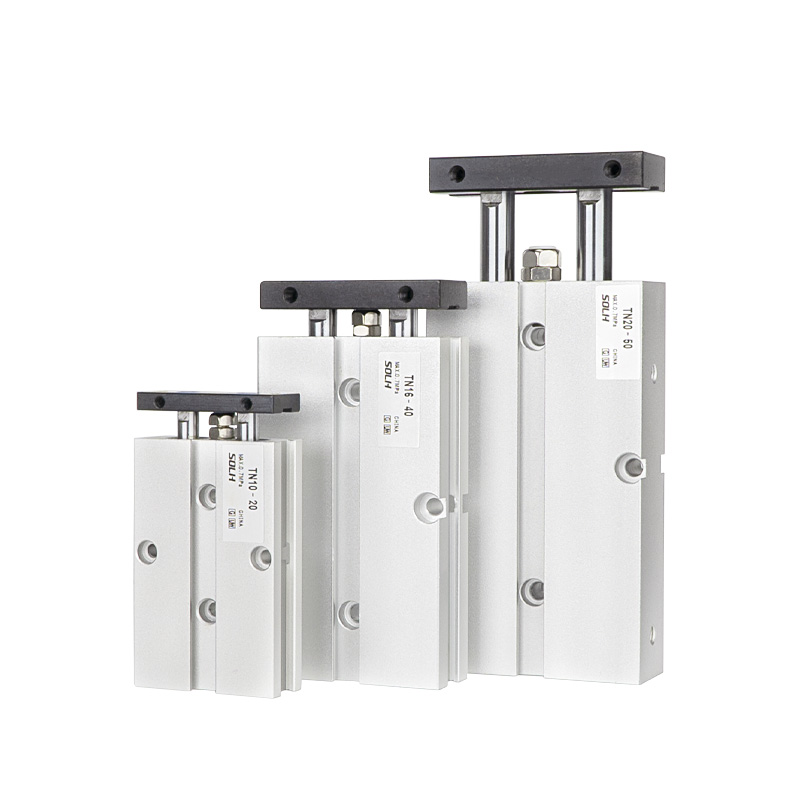

SOLH TN لاگت سے موثر جڑواں شافٹ سلنڈر کمپیکٹ لے آؤٹ اور بہترین لاگت کی کارکردگی کے لیے سلائیڈ بیئرنگ گائیڈنس کے ساتھ سنگل پسٹن کا ڈوئل گائیڈ شافٹ ڈھانچہ اپناتا ہے۔ یہ فیکٹری میں بلٹ ان مقناطیسی حلقوں اور سٹروک فائن ٹیوننگ کے لیے ایڈجسٹ فرنٹ ربڑ بفر سے لیس ہے، جو ±0.2° کی مخالف گردش درستگی فراہم کرتا ہے۔ سنکرونائزڈ ڈوئل شافٹ ٹورشن کو روکتے ہیں اور ہلکے لیٹرل سنکی بوجھ کو برداشت کرنے کے لیے جھولتے ہیں۔ تھری ڈائریکشن ماؤنٹنگ (اوپر، نیچے، سائیڈ) دستیاب ہے، اور سائیڈ گرووز بغیر کسی اضافی بریکٹ کے مقناطیسی سوئچ کی براہ راست تنصیب کی حمایت کرتے ہیں۔ دو قسمیں فراہم کی جاتی ہیں: معیاری سنگل اینڈ راڈ TN اور ڈبل تھرو راڈ TNW کے ساتھ، TNW دو طرفہ مطابقت پذیر سنٹرنگ موشن کے لیے دونوں چھڑی کے سروں پر فکسچر اسمبلی کی اجازت دیتا ہے۔ TR سیریز کے مقابلے میں، TN میں φ6 بور کے آپشن کے بغیر چھوٹے طول و عرض اور کم قیمت کی خصوصیات ہیں۔ CXS/CXSJ ڈوئل پسٹن ٹوئن سلنڈرز کے مقابلے میں، TN واضح لاگت کے فوائد کے ساتھ سنگل تھرسٹ آؤٹ پٹ کرتا ہے لیکن درستگی اور بوجھ کی گنجائش کم ہے۔ اس کا ورکنگ پریشر 0.15 سے 1.0 MPa تک ہے اور محیط درجہ حرارت کی موافقت −20℃~70℃ پر محیط ہے۔ یہ وسیع پیمانے پر ہلکے بوجھ کی پوزیشننگ، سادہ دبانے، ورک پیس کو روکنے اور عام آٹومیشن اسٹیشنوں کے لیے مختصر فاصلے کی منتقلی کے لیے معتدل صحت سے متعلق ضروریات اور لاگت پر قابو پانے کے مطالبات کے لیے استعمال ہوتا ہے۔ S-قسم کی مقناطیسی انگوٹھی پوری سیریز کے لیے معیاری ہے اور اسے ہٹایا نہیں جا سکتا۔ ڈیفالٹ آر سی تھریڈ کو بیرون ملک پروجیکٹس کے لیے جی تھریڈ یا این پی ٹی تھریڈ میں اپنی مرضی کے مطابق بنایا جا سکتا ہے۔

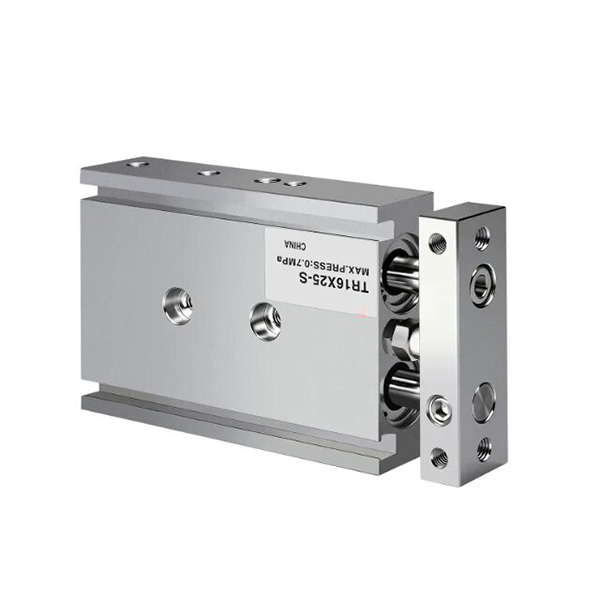

SOLH TR ٹوئن شافٹ سلنڈر JIS صنعتی معیارات کے مطابق تیار کیا گیا ہے۔ یہ ایک سنگل پسٹن کے ڈوئل گائیڈ شافٹ ڈھانچے کو اپناتا ہے جو توسیعی سلائیڈ بیئرنگ جھاڑیوں کے ساتھ مماثل ہے، جس میں اعلی ساختی سختی، بہترین ٹارشن مزاحمت اور مضبوط اینٹی ڈیفلیکشن صلاحیت لاگت سے موثر TN ٹوئن شافٹ سلنڈروں سے بہتر ہے۔ بور کے سائز کی حد مکمل طور پر φ6 سے 32 ملی میٹر تک ہوتی ہے، بشمول معیاری سنگل راڈ TR، ڈبل تھرو راڈ TRW اور ہلکے وزن کے کمپیکٹ TRJ مختلف قسم کے۔ گھماؤ مخالف درستگی بورز ≥16 ملی میٹر کے لیے ±0.1° اور φ6/φ10 چھوٹے بوروں کے لیے ±0.2° تک پہنچ جاتی ہے۔ دوہری شافٹ طویل اسٹروک پر مستحکم آپریشن کی ضمانت دینے کے لیے جھولنے والے انحراف کو محدود کرتے ہیں۔ سٹروک ٹرمنگ، اثر جذب کرنے اور شور کو کم کرنے کے لیے ایک قابل ایڈجسٹ فرنٹ ربڑ کشن پیڈ فکسڈ ریئر بفر کے ساتھ تعاون کرتا ہے۔ تین طرفہ ماؤنٹنگ (اوپر، نیچے، سائیڈ) اور اختیاری ڈوئل سائیڈ پورٹنگ دستیاب ہے۔ سائیڈ گرووز بغیر کسی اضافی بریکٹ کے مقناطیسی سوئچ کی براہ راست اسمبلی کی اجازت دیتے ہیں۔ بلٹ ان مقناطیسی حلقے نشان زد لاحقہ S معیاری ہیں، جبکہ مقناطیسی مداخلت کے حساس مواقع کے لیے غیر مقناطیسی حسب ضرورت ورژن پیش کیے جاتے ہیں۔ آپریٹنگ پریشر کی حدیں 0.15~1.0 MPa کے ساتھ کام کرنے کا درجہ حرارت −20℃ سے 70℃ تک ہے۔ بیرون ملک انجینئرنگ پروجیکٹس کے لیے معیاری Rc تھریڈ کو G تھریڈ یا NPT تھریڈ میں تبدیل کیا جا سکتا ہے۔ CXS جڑواں سلنڈروں سے ممتاز: TR نمایاں مکینیکل سختی اور طویل اسٹروک ایپلی کیشنز میں مستحکم سائیڈ لوڈ مزاحمت کے ساتھ سنگل تھرسٹ آؤٹ پٹ کرتا ہے۔ CXS میں ڈبل تھرسٹ، کم رگڑ اور ہموار تیز رفتار ریپروکیشن کے لیے دوہری پسٹن موجود ہیں جو ہائی فریکوئنسی شارٹ اسٹروک پک اینڈ پلیس کے لیے موزوں ہیں۔ بڑے پیمانے پر درست پوزیشننگ، ورک پیس دبانے، لمبی دوری کے رکنے اور منتقلی اور عام آٹومیشن اسٹیشنوں میں لاگو کیا جاتا ہے جو درمیانے ہلکے بوجھ کے تحت قابل اعتماد رہنمائی کی ضرورت ہوتی ہے۔

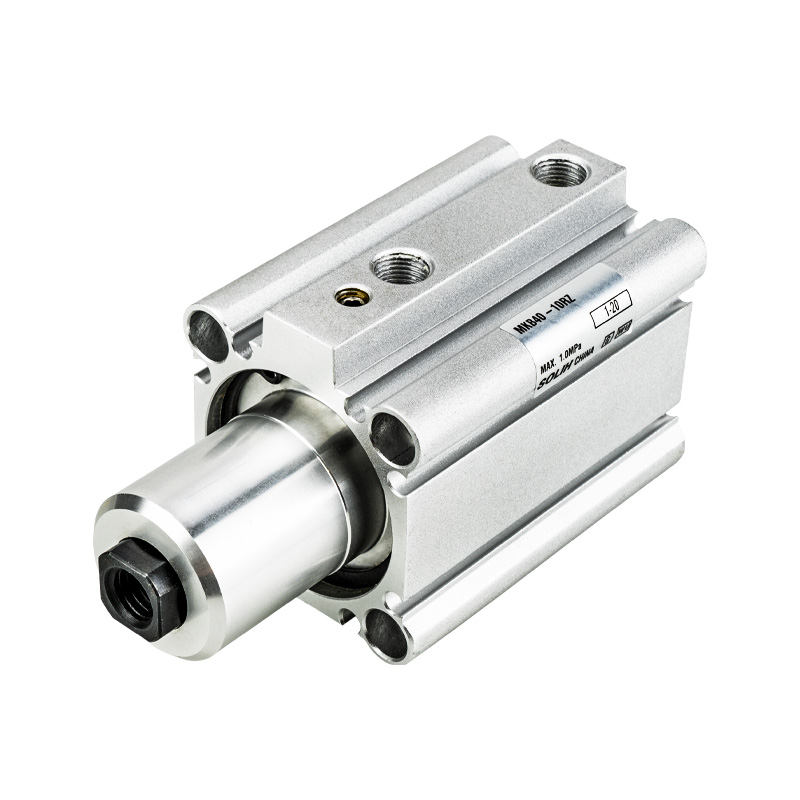

SOLH MK (عام طور پر MKB کا نام ہے) ایک مشترکہ نیومیٹک سلنڈر ہے جو 90° گردش اور لکیری نیچے کی طرف کلیمپنگ کو مربوط کرتا ہے، جو مرکزی دھارے کی MKB سیریز کے ساتھ قابل تبادلہ ہے۔ بور کے سائز φ12~φ63 کا احاطہ کرتے ہیں اور کلیمپنگ اسٹروک کی حد 5 ملی میٹر سے 50 ملی میٹر تک ہوتی ہے۔ زیادہ کمپیکٹ لے آؤٹ کے لیے روایتی MK2 ماڈلز کے مقابلے اس کی مجموعی لمبائی 3~10 ملی میٹر تک کم کی گئی ہے۔ قابل اجازت جڑتا ٹارک کو ہائی انرٹیا ورک پیسز کی تیز رفتار کلیمپنگ سے نمٹنے کے لیے تین گنا اپ گریڈ کیا گیا ہے، اور φ63 بور کی زیادہ سے زیادہ کلیمپنگ فورس 0.5 MPa کے تحت 12.4 kN تک قابل بھروسہ بھاری بوجھ رکھنے کے لیے پہنچ جاتی ہے۔ ورکنگ سائیکل: اوپر کی طرف پیچھے ہٹنا → 90° بائیں/دائیں گردش → کلیمپنگ کے لیے توسیع؛ رہائی ریورس ترتیب کی پیروی کرتی ہے۔ رواداری ±5° کے ساتھ فکسڈ 90° گردش زاویہ مستحکم بار بار پوزیشننگ کو یقینی بناتا ہے۔ φ20 اور φ25 بوروں کے علاوہ جن میں صرف 2 طرفہ سینسر نصب ہوتا ہے، دیگر سائز بغیر کسی مداخلت کے صاف وائرنگ کے لیے 4 سمت والے مقناطیسی سوئچ کی تنصیب کی حمایت کرتے ہیں۔ سوراخوں اور ڈبل اینڈ تھریڈڈ ہولز کے ذریعے براہ راست بڑھتے ہوئے اور فلینج کی تنصیب کو قابل بناتے ہیں۔ ڈبل سائیڈ ربڑ بفر اثر، کمپن اور شور کو کم کرتے ہیں۔ تیل سے پاک ڈیزائن صاف اور دھول سے پاک کام کرنے والے ماحول کو مطمئن کرتا ہے۔ بلٹ ان مقناطیسی حلقے کلیمپ/ریلیز کی حیثیت کی نگرانی کے لیے پوزیشن سینسر کے ساتھ کام کرتے ہیں۔ گھڑی کی سمت RZ اور گھڑی کی مخالف LZ گردش کی سمتیں اختیاری ہیں۔ یہ بڑے پیمانے پر مشین ٹول فکسچر، ویلڈنگ پوزیشننگ، سٹیمپنگ فکسنگ، پریزیشن 3C اجزاء، سیمی کنڈکٹر ٹرے کلیمپنگ اور فکسچر فلپنگ لمٹنگ میں لاگو ہوتا ہے۔ یہ مکینیکل ڈیزائن کو آسان بناتا ہے اور گھومنے اور کلیمپنگ کے افعال کو مربوط کرکے تنصیب کی جگہ بچاتا ہے۔ کلیمپنگ فورس ≥ اصل بوجھ × 1.5 حفاظتی عنصر کے ساتھ بور کا سائز منتخب کریں اور مکینیکل تصادم سے بچنے کے لیے 3~5 ملی میٹر اسٹروک مارجن محفوظ کریں۔

SOLH ACK زاویہ سلنڈر معیاری 90° گردش / اختیاری 180° ٹرننگ پلس لکیری نیچے کی طرف کلیمپنگ کی مربوط کمپاؤنڈ موشن کو مربوط کرتا ہے، جس کے بور کے سائز φ25 سے φ63 تک ہوتے ہیں۔ اس میں بنیادی ڈیزائن کے طور پر تھری گائیڈ-گرو سپورٹنگ ڈھانچہ موجود ہے، جو سنکی بوجھ کے خلاف اعلی ساختی سختی اور مضبوط مزاحمت لاتا ہے، ±1.5° کی اعلی کونیی پوزیشننگ کی درستگی حاصل کرتا ہے، جو عام روٹری کلیمپ سلنڈروں سے بہتر ہے۔ دو ساختی قسمیں دستیاب ہیں: تنگ ورک پیسز کے لیے سنگل پریشر پلیٹ کے ساتھ ACK اور وسیع ورک پیس کے لیے ACKD ڈبل پریشر پلیٹ؛ گھڑی کی سمت بائیں گردش (L) اور گھڑی کی سمت دائیں گردش (R) سائٹ پر ترتیب سے ملنے کے لیے قابل انتخاب ہیں۔ ورکنگ سائیکل: پسٹن راڈ پیچھے ہٹتا ہے اور اوپر اٹھاتا ہے → ورک پیس کی مداخلت سے بچنے کے لیے گھومتا ہے → کلیمپنگ کے لیے نیچے کی طرف بڑھتا ہے۔ ریلیز ری سیٹ کرنے کے لیے ریورس ترتیب میں چلتا ہے۔ پسٹن راڈ ہیٹ ٹریٹڈ الائے اسٹیل سے بنی ہے، سلنڈر ٹیوب سخت انوڈائزنگ سے گزرتی ہے، درآمد شدہ ہائی پرفارمنس سیلنگ رِنگز کے ساتھ مماثل ہے تاکہ پہننے کی بہترین مزاحمت، سنکنرن مزاحمت، کم ہوا کے رساو اور طویل سروس لائف کا احساس ہو۔ سوراخ کے ذریعے چار نچلے حصے براہ راست تنصیب اور فلینج بڑھنے کی حمایت کرتے ہیں۔ بلٹ ان سینسر گرووز کلیمپ اور ریلیز کی حیثیت کی نگرانی کے لیے مقناطیسی سوئچ اسمبلی کی سہولت فراہم کرتے ہیں۔ ہر بور فکسڈ اسٹینڈرڈ کلیمپنگ اسٹروک سے لیس ہے۔ φ63 کی زیادہ سے زیادہ کلیمپنگ فورس 0.5 MPa آپریٹنگ پریشر کے تحت 1050 N تک پہنچ جاتی ہے۔ ورکنگ پریشر کی حد 0.15~1.0 MPa ہے جس میں وسیع درجہ حرارت کی موافقت −20℃ سے 80℃ تک ہے۔ یہ مشین ٹول ٹولنگ، ویلڈنگ پوزیشننگ، سٹیمپنگ کے عمل کے لیے اینٹی شفٹنگ فکسنگ، الیکٹرانک ٹرے کی فکسچر کلیمپنگ اور ٹرن اوور میکانزم کے لیے پوزیشننگ میں بڑے پیمانے پر اپنایا جاتا ہے۔ یہ مکینیکل ترتیب کو آسان بنانے اور تنصیب کی جگہ کو بچانے کے لیے الگ الگ روٹری اور کلیمپنگ سلنڈروں کی جگہ لے لیتا ہے۔ نظریاتی کلیمپنگ فورس ≥ اصل بوجھ × 1.5 حفاظتی عنصر کے ساتھ مناسب بور کا سائز منتخب کریں، اور مکینیکل تصادم کے خلاف 3~5 ملی میٹر اسٹروک مارجن محفوظ رکھیں۔
