آر کیو سیریز کومپیکٹ سلنڈر

SOLH RQ پتلا سلنڈر SMC RQ/RDQ سیریز کے ساتھ قابل تبادلہ ہے۔ یہ CQ2 ربڑ بفر کی 3 گنا توانائی جذب کرنے کی صلاحیت اور 50% کم آپریٹنگ شور کے ساتھ جدید رنگ کے بغیر بلٹ ان ایئر کشن ڈھانچے کو اپناتا ہے۔ الٹرا سلم مربع بیرل روایتی ایئر کشن پتلے سلنڈروں سے 20% چھوٹا ہے، اور بڑھتے ہوئے طول و عرض CQ2 اور CQS کو براہ راست اپ گریڈ کی تبدیلی کے لیے فٹ کرتے ہیں۔ متغیرات میں غیر مقناطیسی RQ، مقناطیس سے لیس RDQ اور عمودی لوڈ اینٹی ڈراپ کے لیے لاک ایبل RLQ کا احاطہ کیا گیا ہے۔ 50 ~ 500mm/s پر مسلسل تیز رفتار ریپروکیشن کے لیے موزوں ہے۔ بور سائز φ20 ~ 100mm اور تیل سے پاک آپریشن کی حمایت کرتا ہے۔ بڑے پیمانے پر ہائی سائیکل آٹومیشن لوڈنگ/ان لوڈنگ، صحت سے متعلق کلیمپنگ اور پوزیشننگ میں استعمال کیا جاتا ہے جس میں کم اثر اور کم شور کی ضرورت ہوتی ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

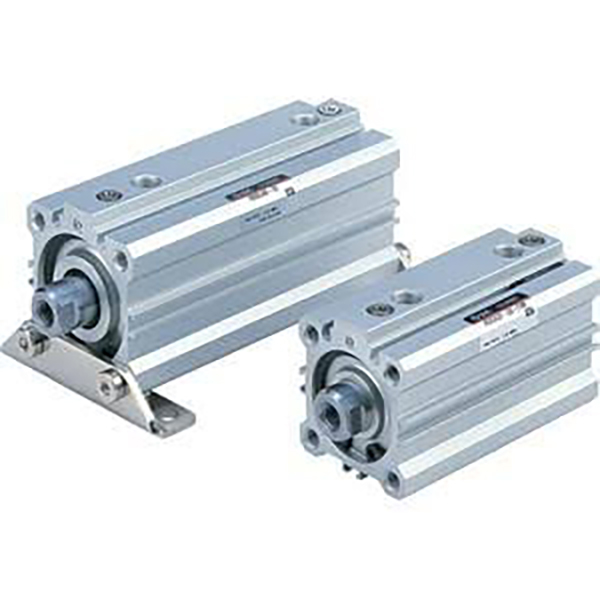

اعلی کارکردگی والے ایئر کشن کے ساتھ RQ سیریز کا پتلا نیومیٹک سلنڈر

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

SOLH RQ سیریز اعلی کارکردگی والا پتلا سلنڈر SMC RQ/RDQ کے ساتھ قابل تبادلہ ہے۔ جدید رنگ کے بغیر بلٹ ان ایئر کشن ڈھانچے کو اپناتا ہے۔ توانائی جذب کرنے کی صلاحیت CQ2 ربڑ بفر کے 3 گنا ہے، شور میں 50 فیصد کمی واقع ہوئی ہے۔ الٹرا سلم باڈی، عام ایئر کشن پتلا سلنڈر سے 20 فیصد چھوٹا۔ کشن کی کارکردگی کو اپ گریڈ کرنے کے لیے CQ2/CQS کا براہ راست متبادل۔ بڑے پیمانے پر ہائی سائیکل، زیادہ بوجھ، کم شور والی خودکار پوزیشننگ، کلیمپنگ اور میٹریل ہینڈلنگ کے لیے استعمال کیا جاتا ہے۔

ساخت اور اہم خصوصیات

-- انتہائی پتلا مربع ایلومینیم بیرل، مربوط رنگ کے بغیر ایئر کشن؛

-- ہارڈ انوڈائزڈ بیرل، کروم چڑھایا پسٹن راڈ، مضبوط اینٹی ڈیفارمیشن کارکردگی؛

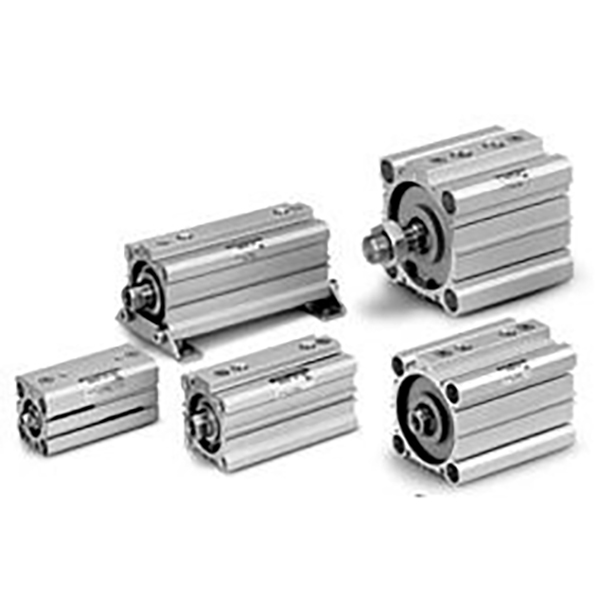

- متغیرات: RQ (غیر مقناطیسی)، RDQ (مقناطیس سے لیس)، RLQ (عمودی بوجھ کے لیے لاک کی قسم)؛

- طاقتور ایئر کشن مسلسل تیز رفتار 50 ~ 500 ملی میٹر / سیکنڈ کے لئے موزوں ہے؛

-- مقناطیسی سوئچ کا پتہ لگانے کے لیے RDQ بلٹ ان مقناطیس، ملٹی سائیڈ سینسر سلاٹس؛

-- بڑھتے ہوئے طول و عرض CQ2 اور CQS سیریز کے ساتھ مطابقت رکھتا ہے۔

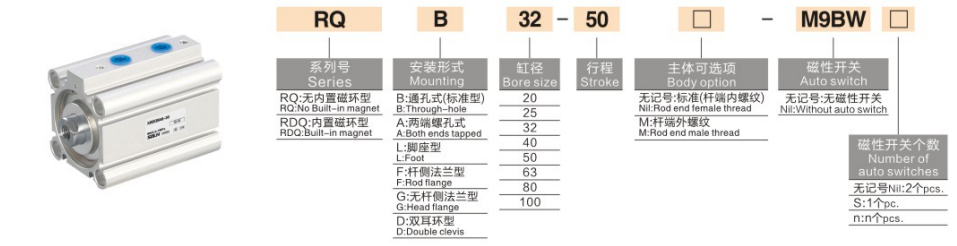

ماڈل کوڈنگ کا اصول

1. مثال: RDQB32-50-M9B

--R/RD: غیر مقناطیس / بلٹ ان مقناطیس

-- سوال: سیریز کوڈ

--B/A/L/F/G/D: بڑھتے ہوئے انداز

--32: بور کا سائز: 20/25/32/40/50/63/80/100 ملی میٹر

--50: اسٹروک کی لمبائی

--M9B: مقناطیسی سوئچ آپشن

تکنیکی وضاحتیں

پیرامیٹر	تفصیلات
بور کا سائز	20~100 ملی میٹر
آپریٹنگ پریشر	0.1~1.0MPa
پروف پریشر	1.5 ایم پی اے
درجہ حرارت	غیر مقناطیس: -10~+70℃؛ مقناطیس ورژن:-10~+60℃
پسٹن کی رفتار	50~500 mm/s
کشن	دونوں سروں پر انٹیگریٹڈ رنگ لیس ایئر کشن
پورٹ تھریڈ	M5/G1/8/G1/4/G3/8/G1/2
چکنا	تیل سے پاک آپریشن
اسٹروک رواداری	≤50mm:±0.5mm; >50mm:±1.0mm

تھیوریٹیکل تھرسٹ اینڈ پل فورس اور زیادہ سے زیادہ قابل اجازت حرکی توانائی @0.5MPa

بور (ملی میٹر)	زور (N)	کھینچنا (N)	زیادہ سے زیادہ قابل اجازت حرکی توانائی (J)
20	157	141	0.29
25	245	220	0.52
32	402	362	1.00
40	628	565	1.60
50	981	882	2.50
63	1559	1402	4.00

ایک جملے کا خلاصہ

SOLH RQ سیریز کا تیز رفتار پتلا نیومیٹک سلنڈر جس میں بلٹ ان رنگ لیس ایئر کشن، اعلیٰ جھٹکا جذب اور کم شور، ہائی سائیکل ہیوی لوڈ آٹومیشن کے لیے مثالی اپ گریڈ ایکچیویٹر، معیاری CQ2 پتلے سلنڈر کے ساتھ قابل تبادلہ۔
