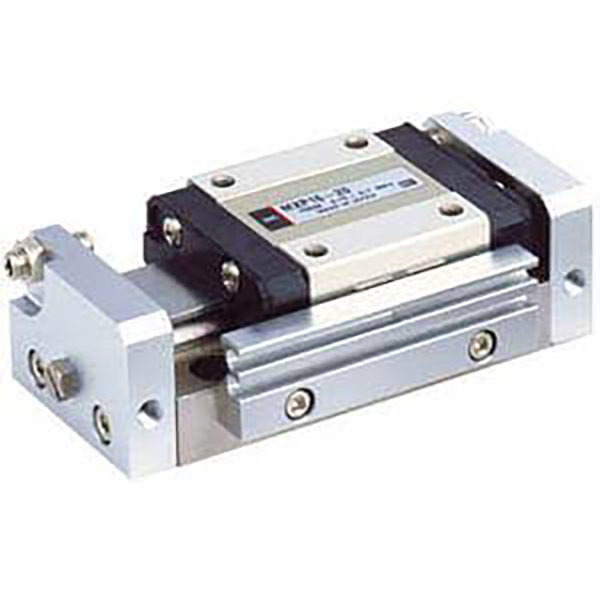

MXP سیریز الٹرا ہائی پریسجن کمپیکٹ نیومیٹک سلائیڈ ٹیبل

MXP سیریز الٹرا ہائی پریسجن کمپیکٹ نیومیٹک سلائیڈ ٹیبل

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

     SOLH MXP سیریز سخت مائیکرو پوزیشننگ منظرناموں کے لیے انجنیئر کردہ ایک اعلی درجے کی الٹرا ہائی پریسجن کمپیکٹ نیومیٹک سلائیڈ ٹیبل ہے۔ بلٹ ان سلنڈر گائیڈ ریل ڈھانچہ اور مربوط سٹینلیس سٹیل باڈی کو اپناتے ہوئے، یہ مائیکرون سطح کی متوازی، انتہائی کم گردشی خرابی اور غیر معمولی سختی فراہم کرتا ہے۔ دوہری سمت والی پائپنگ اور ہائی فریکوئنسی مستحکم سائیکلنگ کو سپورٹ کرتے ہوئے، یہ 3C درستگی اسمبلی، آپٹیکل ڈٹیکشن، اور اعلیٰ درستگی والے مائیکرو اجزاء کی پوزیشننگ کے لیے بالکل موزوں ہے، جو جدید ترین چھوٹے لکیری ڈرائیونگ ایپلی کیشنز کے لیے پریمیم ماڈل کے طور پر کام کرتا ہے۔

بنیادی ڈھانچہ اور ڈیزائن کی خصوصیات

     --  ڈرائیو موڈ: ڈبل ایکٹنگ دو طرفہ آپریشن، بور سائز φ6/8/10/12/16mm، 10~120N کی ہلکی بوجھ کی حد کو کور کرنے والا۔

     -- انٹیگریٹڈ پریمیم ڈھانچہ: خصوصیات میں بلٹ ان سلنڈر لکیری گائیڈ ریل اور ایک ٹکڑا مارٹینسیٹک سٹینلیس سٹیل باڈی۔ بوجھ برداشت کرنے کا طریقہ کار پسٹن راڈ سیلنگ کی حرکت سے مکمل طور پر الگ تھلگ ہے، انتہائی سختی اور کم سے کم رگڑ کو حاصل کرتا ہے۔

     -- الٹرا ہائی پریسجن گریڈ: سفری متوازی 0.004mm، بڑھتے ہوئے متوازی 0.02mm، گردش کی درستگی ±0.03° (φ6/8/10) / ±0.04° (φ12/16)، صنعت کی معروف انتہائی مستحکم درستگی پوزیشننگ کارکردگی فراہم کرتی ہے۔

     -- الٹرا کومپیکٹ تنگ جسم: جسم کی اونچائی صرف 17~23mm، MXJ مساوی ماڈلز سے 10%~20% کم، انتہائی محدود کام کرنے کی جگہوں کے لیے انتہائی گھنے ترتیب کو فعال کرتا ہے۔

     -- دوہری سمت پائپنگ لچک: سائٹ پر سوئچ ایبل لے آؤٹ کے ساتھ لیٹرل اور محوری دونوں پائپنگ کو سپورٹ کرتا ہے، مختلف آن سائٹ پائپ لائن روٹنگ کی ضروریات کو پورا کرتا ہے۔

     -- یونیورسل سینسر مطابقت: معیاری دوہری مقناطیسی سوئچ گرووز قابل اعتماد دو طرفہ پوزیشن کی نگرانی کے لیے 2 M9B مقناطیسی سوئچ کی تنصیب کی اجازت دیتے ہیں۔

     -- ملٹی لیول بفرنگ اور محدود کرنا: شور اور اثر میں کمی کے لیے معیاری ڈبل اینڈ ربڑ بفر؛ اختیاری سنگل/ڈول اینڈ میٹل اسٹروک لمیٹرس، نیز φ8 اور اس سے اوپر کے ماڈلز کے لیے ہائیڈرولک بفر آپشن، الٹرا پرائس پوزیشننگ کنٹرول کے لیے 0~5mm کی ایڈجسٹ اسٹروک رینج کے ساتھ۔

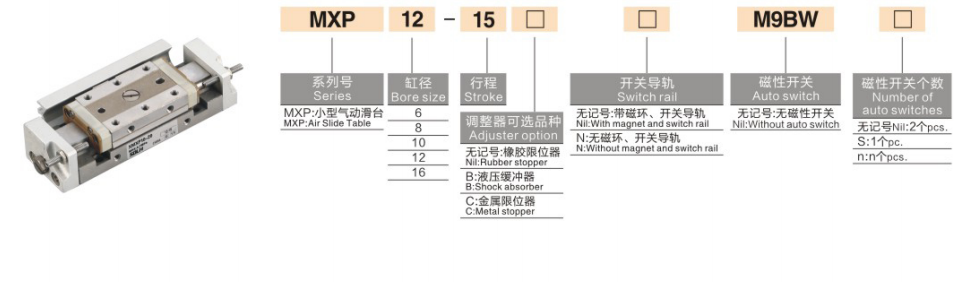

ماڈل کوڈنگ کا مکمل اصول

   1. ماڈل کی مثال: MXP8-15-B-M9BW

   2. معیاری آرڈر ریفرنس کی مثالیں۔

     --  MXP6-5: معیاری قسم، کوئی مقناطیسی سوئچ نہیں، بور 6mm، اسٹروک 5mm، ڈبل ایکٹنگ

     --  MXP10-20-B-2M9B: بور 10 ملی میٹر، اسٹروک 20 ملی میٹر، ڈوئل اینڈ میٹل کی حد، 2pcs M9B مقناطیسی سوئچز

     -- MXP12-25-D: بور 12 ملی میٹر، اسٹروک 25 ملی میٹر، توسیعی دھات کی حد، محوری پائپنگ ہم آہنگ

بنیادی تکنیکی تفصیلات (@0.5MPa، ڈبل ایکٹنگ)

بنیادی مسابقتی فوائد

   1۔ الٹرا ہائی مائکرون لیول کی درستگی اور استحکام
     -- انتہائی کم سفری متوازی 0.004mm اور گردش کی درستگی ±0.03° تک کم ہے، جو ±0.01mm دہرائی جانے والی پوزیشننگ کی درستگی کے ساتھ جوڑا ہے۔ یہ مائیکرو شیکنگ اور پوزیشن انحراف کو ختم کرتا ہے، آپٹیکل ڈٹیکشن، مائیکرو کمپوننٹ لیمینیشن اور اعلی درستگی کی جانچ کے عمل کے لیے سخت درستگی کے تقاضوں کو مکمل طور پر پورا کرتا ہے۔

   2. بلٹ ان سلنڈر ڈھانچہ اور انتہائی تنگ کومپیکٹ باڈی
     -- سلنڈر گائیڈ ریل ڈھانچے کے اندر سرایت کرتا ہے، جس سے جسم کی چوڑائی MXJ ماڈلز کے مقابلے میں 10%~20% کم ہوتی ہے۔ جدید دوہری سمت لیٹرل/محوری پائپنگ ڈیزائن انتہائی تنگ گھنے اسٹیشنوں میں پائپ لائن کی ترتیب کی پابندیوں کو حل کرنے، سائٹ پر لچکدار سوئچنگ کی اجازت دیتا ہے۔

   3۔ اعلی سختی اور طویل سروس کی زندگی
     -- ایک ٹکڑا مارٹینسٹیٹک سٹینلیس سٹیل باڈی اور مربوط گائیڈ ریل ڈھانچہ بہترین اخترتی مزاحمت اور ساختی سختی فراہم کرتا ہے۔ تیل سے پاک کم رگڑ سگ ماہی ڈیزائن کو اپناتا ہے، صاف ورکشاپس اور ہلکے صنعتی ماحول کے ساتھ مطابقت رکھتا ہے، 5 ملین سے زائد سائیکلوں کی بحالی سے پاک سروس لائف حاصل کرتا ہے۔

   4. اعلی تعدد ہموار آپریشن
     - پریمیم کم رگڑ سگ ماہی اور اعلی درستگی والی بال گائیڈ ریل انتہائی ہموار حرکت کو یقینی بناتی ہے۔ آپریٹنگ اسپیڈ 50 سے 500mm/s تک ہوتی ہے، 350cpm سے اوپر کی مستحکم ہائی فریکوئنسی سائیکلنگ کو بغیر کسی ہچکچاہٹ یا جھنجھلاہٹ کے سپورٹ کرتی ہے، جو طویل مدتی شارٹ اسٹروک بار بار پوزیشننگ کاموں کے لیے مثالی ہے۔

   5۔ لچکدار ملٹی سین انسٹالیشن موافقت
     --پریسیئن پوزیشننگ پن ہولز کے ساتھ اوپر، نیچے اور سائیڈ تھری سائیڈ ماؤنٹنگ کو سپورٹ کرتا ہے۔ ہم آہنگ ہوائی بندرگاہ کا ڈھانچہ سائٹ پر بائیں/دائیں پائپنگ کے تبادلے کو قابل بناتا ہے، سمتی حدود کو مکمل طور پر توڑتا ہے اور متنوع سازوسامان کے ساختی ڈیزائن کے مطابق ہوتا ہے۔

بڑھتے ہوئے فارم اور عام ایپلی کیشنز

   1. بڑھتے ہوئے طریقے

     -- اوپر چڑھنا: درست پوزیشننگ پن ہولز کے ساتھ سوراخوں کے ذریعے طے کیا گیا، ورک پیس کے اوپر کی تنصیب کے لیے موزوں ہے اور اعلی درستگی والی پوزیشننگ منظرنامے جن میں صفر کی نقل مکانی کی ضرورت ہوتی ہے۔

     --  نیچے چڑھنا: مستحکم اور قابل اعتماد ڈھانچہ کے ساتھ نیچے تھریڈڈ ہولز کے ذریعے فکس کیا گیا، معیاری آلات کی سطح کی اسمبلی اور فکسڈ لکیری ڈرائیونگ کے لیے قابل اطلاق۔

     --  سائیڈ ماؤنٹنگ: سائیڈ تھریڈڈ ہولز کے ذریعے فکس کیا گیا، محدود عمودی جگہ اور متعدد سلائیڈ یونٹوں کے گھنے متوازی ترتیب والے آلات کے لیے بہترین۔

   2. عام درخواست کے منظرنامے۔

     --  3C الیکٹرانکس: چپ ماؤنٹنگ اور بانڈنگ، لینس ماڈیول فوکسنگ، مائیکرو کمپوننٹ الٹرا پریسیئن پوزیشننگ، پروب سائیکل ٹیسٹنگ

     --  آپٹیکل آلات: سی سی ڈی کیمرے کی درستگی کی نقل و حرکت، آپٹیکل لینس فائن کیلیبریشن، لیزر پوزیشننگ، اعلیٰ درستگی کا پتہ لگانے والا پلیٹ فارم ڈرائیونگ

     --  مائیکرو پریسجن اسمبلی: منی ایچر آٹومیٹک سکرو لاکنگ، ٹرمینل کرمپنگ، پریزیشن کمپوننٹ انسرشن، ہائی پریسجن جیگ ڈرائیونگ

     -- طبی سامان: مائیکرو پمپ درستگی کنٹرول، چھوٹے والو درست سوئچنگ، چھوٹے آلہ دوربین پوزیشننگ

سلائیڈ ٹیبل انتخاب کا موازنہ: MXP بمقابلہ MXJ بمقابلہ MXQ

3-اسٹیپ فاسٹ سلیکشن گائیڈ

   1۔ بوجھ کے لحاظ سے بور کا انتخاب
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg۔ مستحکم درستگی کے آپریشن کو یقینی بنانے کے لیے 50% سے کم لوڈ سیفٹی مارجن محفوظ رکھیں۔

   2. اسٹروک کی تصدیق معیاری اسٹروک رینج: 5 ~ 30 ملی میٹر۔ اعلی پوزیشننگ کی درستگی اور آپریشنل استحکام کو برقرار رکھنے کے لیے اعلی تعدد کام کرنے والے حالات کے لیے مختصر اسٹروک (5~20mm) کو ترجیح دیں۔

   3۔ کنفیگریشن میچنگ

      --  پوزیشن مانیٹرنگ: ریئل ٹائم دو طرفہ اسٹروک پوزیشن فیڈ بیک کے لیے 2 M9B مقناطیسی سوئچز سے لیس کریں۔

     --پریسیزن لمیٹنگ اور بفرنگ: 0~5 ملی میٹر ایڈجسٹ درست پوزیشننگ کے لیے دوہری آخر دھات کی حد (B) کو منتخب کریں۔ ہائی فریکوئنسی اثر کو کم کرنے کے لیے φ8 اور اس سے اوپر کے ماڈلز کے لیے ہائیڈرولک بفر کا انتخاب کریں۔

     --  پائپنگ موافقت: انتہائی تنگ جگہ کے لے آؤٹ کے لیے محوری پائپنگ، اور روایتی معیاری تنصیب کے منظرناموں کے لیے پس منظر کی پائپنگ کو اپنایں۔

ایک جملے کا خلاصہ

     SOLH MXP سیریز الٹرا ہائی پریسجن نیومیٹک سلائیڈ ٹیبل کی خصوصیات 0.004 ملی میٹر انتہائی کم ہم آہنگی، کم سے کم گردشی خرابی، بلٹ ان انٹیگریٹڈ گائیڈ ریل، دوہری سمت سوئچ ایبل پائپنگ اور اختیاری ہائیڈرولک بفر، پریمیم مائیکرو ڈریگیشن اسٹیج کے لیے اعلی درجے کی مائیکرو ڈریکشن کے طور پر کام کرتی ہے۔ انتہائی صحت سے متعلق 3C اسمبلی اور اعلی کے آخر میں میڈیکل آٹومیشن کا سامان۔
