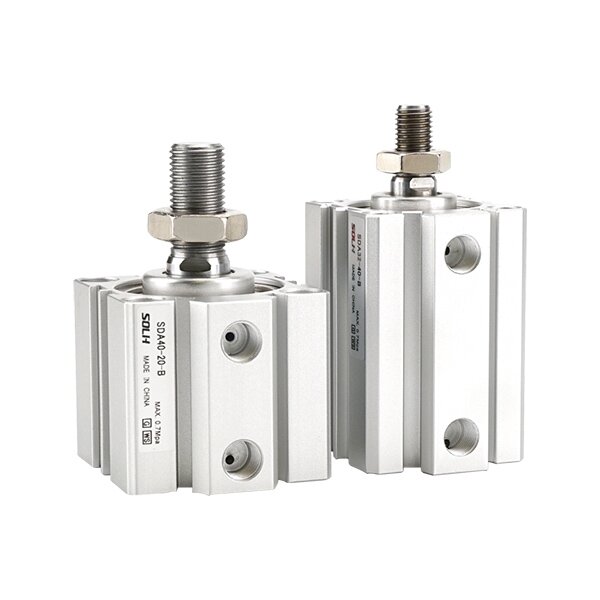

SDA سیریز الٹرا پتلا کمپیکٹ نیومیٹک سلنڈر

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

     SOLH SDA سیریز مربع الٹرا پتلا کمپیکٹ سلنڈر، کلاسک اقتصادی کمپیکٹ ایکچیویٹر۔ جسمانی لمبائی معیاری ٹائی راڈ سلنڈر کی صرف 1/2~1/3۔ بڑھتے ہوئے طول و عرض Airtac ACQ اور SMC CQ2 سیریز کے ساتھ قابل تبادلہ۔ شارٹ اسٹروک پشنگ، کلیمپنگ اور محدود تنصیب کی جگہ کے تحت پوزیشننگ کے لیے موزوں، 3C آٹومیشن، پیکیجنگ مشینری اور فکسچر آلات میں وسیع پیمانے پر استعمال ہوتا ہے۔

ساخت اور اہم خصوصیات

     - انتہائی پتلی مربع ایلومینیم باڈی، جگہ بچانے کے لیے ایمبیڈڈ انسٹالیشن کی حمایت؛

     -- ہارڈ انوڈائزڈ بیرل، کروم چڑھایا پسٹن راڈ، لباس مزاحم اور اینٹی سنکنرن؛

     -- مکمل متغیرات: ڈبل ایکٹنگ، سنگل اسپرنگ ریٹرن، ٹوئن راڈ، ایڈجسٹ اسٹروک، مقناطیس سے لیس ورژن؛

     -- جھٹکے جذب اور شور میں کمی کے لیے دونوں سروں پر بلٹ ان ربڑ کے بمپر؛

     - چکنائی کے ذخیرہ کے ساتھ کم رگڑ دو طرفہ مہر، تیل سے پاک طویل سروس کی زندگی؛

     -- لچکدار مقناطیسی آٹو سوئچ کی تنصیب کے لیے ارد گرد کے سینسر گرووز۔

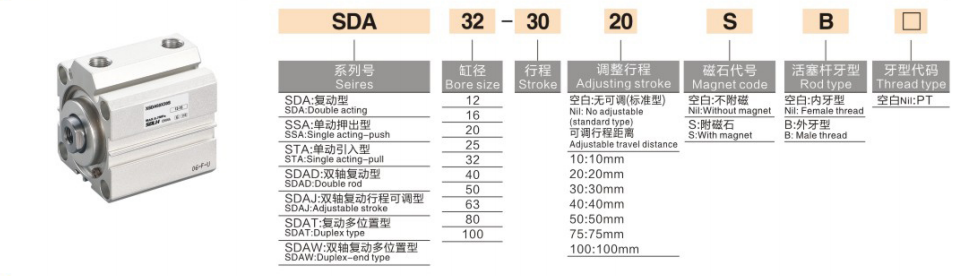

ماڈل کوڈنگ کا اصول

   1. مثال: SDA20-50-S-B

     -- SDA: سیریز کا نام؛ SSA = موسم بہار میں توسیع؛ STA = موسم بہار سے پیچھے ہٹنا؛ SDAD = جڑواں چھڑی؛ SDAJ = ایڈجسٹ اسٹروک

     --20: بور کا سائز: 12/16/20/25/32/40/50/63/80/100 ملی میٹر

     --50: اسٹروک کی لمبائی 5~200mm

     --S: بلٹ میں مقناطیس کی انگوٹی

     -- -B: بیرونی دھاگے کی پسٹن راڈ؛ خالی = اندرونی دھاگہ

تکنیکی وضاحتیں

تھیوریٹیکل تھرسٹ اینڈ پل فورس @0.5MPa (سنگل راڈ)

ایک جملے کا خلاصہ

     SOLH SDA کفایت شعاری کے ساتھ انتہائی پتلا کمپیکٹ نیومیٹک سلنڈر، ACQ اور CQ2 کے ساتھ قابل تبادلہ، جگہ بچانے والا خودکار کلیمپنگ اور پُشنگ ایپلی کیشنز کے لیے مثالی کم لاگت والا شارٹ اسٹروک ایکچویٹر۔
