CQM سیریز گائیڈڈ پتلا نیومیٹک سلنڈر

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

     SOLH CQM سیریز ہائی rigidity گائیڈڈ پتلا سلنڈر، درآمد شدہ CQM/CDQM کے ساتھ قابل تبادلہ۔ بلٹ ان ڈبل گائیڈ راڈ CQ2 پتلی سلنڈر ساخت پر مبنی ہے۔ پس منظر کے بوجھ کے خلاف مزاحمت اور گردش مخالف کارکردگی کو بہت بہتر بناتا ہے۔ جسم کی لمبائی CQ2 جیسی ہے، کسی اضافی بیرونی گائیڈ کی ضرورت نہیں۔ بڑھتے ہوئے سائز CQ2/CQS کے ساتھ مطابقت رکھتا ہے، بڑے پیمانے پر درست پوزیشننگ، کلیمپنگ اور سائیڈ لوڈ کے ساتھ دھکیلنے کے لیے استعمال ہوتا ہے۔

ساخت اور اہم خصوصیات

     --انٹیگریٹڈ پتلی سلنڈر باڈی + متوازی ڈبل گائیڈ راڈز، فرنٹ اینڈ پر لوڈ ماؤنٹنگ پلیٹ؛

     -- ہارڈ اینوڈائزڈ ایلومینیم بیرل، کروم چڑھایا پسٹن راڈ اور گائیڈ راڈز؛

     - متغیرات: CQM (غیر مقناطیسی)، CDQM (مقناطیس سے لیس)، CQM-XB24 طویل زندگی کا ورژن؛

     -- لیٹرل لوڈ کی گنجائش معیاری CQ2 سلنڈر سے 2~4 گنا زیادہ، گردش رواداری ≤±0.2°؛

     -- دونوں سروں پر معیاری ربڑ بفر، کوئی ایئر کشن آپشن نہیں؛

     -- مقناطیسی سوئچ کا پتہ لگانے، لچکدار سینسر کی تنصیب کے لیے CDQM بلٹ ان مقناطیس۔

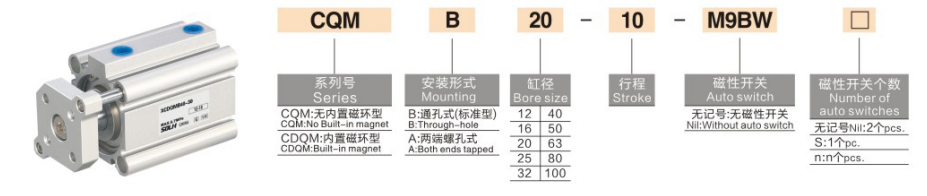

ماڈل کوڈنگ کا اصول

   1. مثال: CDQMB20-50-M9B

     -- C: بلٹ ان مقناطیس (CDQM)؛ خالی = غیر مقناطیسی (CQM)

     --DQM: گائیڈڈ پتلے سلنڈر کے لیے سیریز کوڈ

     --B/A: بڑھتے ہوئے قسم؛ بی = سوراخ کے ذریعے؛ A = آخر میں ٹیپ شدہ سوراخ

     --20: بور کا سائز: 12/16/20/25/32/40/50/63/80/100 ملی میٹر

     --50: اسٹروک کی لمبائی 5~100mm

     --M9B: مقناطیسی سوئچ آپشن

تکنیکی وضاحتیں

تھیوریٹیکل تھرسٹ اینڈ پل فورس اور زیادہ سے زیادہ لیٹرل لوڈ @0.5MPa

ایک جملے کا خلاصہ

     SOLH CQM سیریز انٹیگریٹڈ ڈبل گائیڈ راڈ پتلا نیومیٹک سلنڈر جس میں بہترین اینٹی ٹوئسٹ اور اعلی لیٹرل لوڈ کی گنجائش ہے، آٹومیشن کلیمپنگ اور پوزیشننگ ایپلی کیشنز کے لیے معیاری CQ2 سلنڈر کو بدلنے کے لیے کامل درستگی کا عمل۔
