ایئر سلنڈر

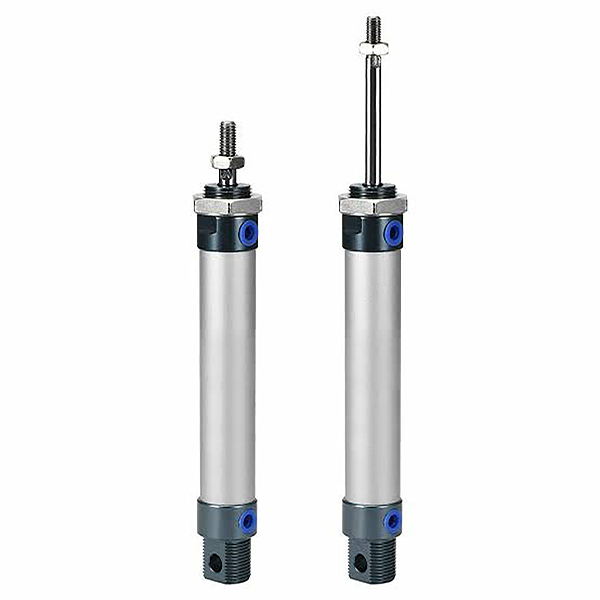

SOLH MAL ہلکا پھلکا ایلومینیم الائے منی نیومیٹک سلنڈر الٹرا اکنامیکل کمپیکٹ ایکچویٹرز ہیں جو لائٹ ڈیوٹی خودکار ایپلی کیشنز کے لیے ڈیزائن کیے گئے ہیں۔ ہارڈ اینوڈائزڈ ایلومینیم بیرل اور اینڈ کیپس کے ساتھ تعمیر کیا گیا ہے جو اینٹی رسٹ سٹینلیس سٹیل پسٹن راڈ کے ساتھ جوڑا گیا ہے، یہ ماڈل روایتی MA سیریز کے سلنڈروں کے مقابلے میں 15% ہلکا اور مجموعی لمبائی میں تقریباً 10 ملی میٹر چھوٹا ہے جبکہ خریداری کے اخراجات کو بہت کم کرتا ہے۔ یہ MA اور CM2 سلنڈروں کے ساتھ براہ راست متبادل اور کم لاگت والے آلات کے ریٹروفیٹس کے ساتھ بہترین جہتی تبادلہ کی خصوصیات رکھتا ہے۔ ڈوئل اینڈ تھریڈ لاکنگ اسمبلی کو اپنانا مسلسل آپریشن کے دوران مستحکم ساختی کارکردگی کو یقینی بناتا ہے۔ ہموار گول جسم آسانی سے بے ترکیبی، معائنہ اور دیکھ بھال کی اجازت دیتا ہے۔ مختلف قسموں کا ایک مکمل پورٹ فولیو معیاری ڈبل ایکٹنگ، اسپرنگ سنگل ایکٹنگ پاور آف ری سیٹ کی اقسام، سنکرونس ڈبل راڈ یونٹس اور سٹروک ایڈجسٹ ایبل MALJ ورژن پر مشتمل ہے تاکہ متنوع لائٹ-لوڈ لکیری موشن کی ضروریات کو پورا کیا جا سکے۔ معیاری ربڑ کے بمپر ہلکے جھٹکے اور شور کو جذب کرتے ہیں، تیز رفتار بار بار سائیکل چلانے کے لیے اختیاری ایڈجسٹ ایبل ایئر کشن کے ساتھ۔ بلٹ ان آئل اسٹوریج گرووز کے ساتھ کم رگڑ والی کمپوزٹ سیلنگ آئل فری مینٹیننس فری آپریشن کو سپورٹ کرتی ہے جس کی سروس لائف 5 ملین سائیکل تک پہنچتی ہے۔ ایک اختیاری بلٹ ان میگنیٹک رِنگ SMC M9B اور Airtac CS1-G مقناطیسی سینسر کے ساتھ بغیر کسی رکاوٹ کے کام کرتی ہے تاکہ ریئل ٹائم پسٹن پوزیشن فیڈ بیک اور PLC آٹومیٹک لنکیج کنٹرول حاصل کیا جا سکے۔ مستحکم بڑے پیمانے پر پیداوار اور تیزی سے آرڈر کی تکمیل سے تعاون یافتہ، یہ بجٹ دوست سلنڈر بڑے پیمانے پر الیکٹرانکس اسمبلی، پیکیجنگ مشینری اور ہلکے صنعتی آٹومیشن میں خشک اور کم دھول والے کام کرنے والے ماحول میں لاگو ہوتے ہیں۔

SOLH CG1/CDG1 ایلومینیم ہلکا پھلکا گول نیومیٹک سلنڈر بور سائز φ20~100 ملی میٹر کا احاطہ کرتا ہے اور SMC CA1 سیریز کے لیے براہ راست جہتی متبادل کے طور پر کام کرتا ہے۔ ایکسٹروڈڈ ایلومینیم بیرل اور اینڈ کیپس اور ہارڈ کروم پلیٹڈ پسٹن راڈ کے ساتھ تعمیر کیا گیا ہے، یہ روایتی معیاری سلنڈروں سے 30% ہلکا ہے جس میں بہترین گرمی کی کھپت ہے۔ تھریڈ لاک اینڈ ٹوپی ڈھانچہ آسانی سے جدا کرنے اور دیکھ بھال کی سہولت فراہم کرتا ہے۔ 90° کے وقفوں پر ترتیب دی گئی چار سمت والی ہوائی بندرگاہیں انتہائی لچکدار پائپنگ لے آؤٹ پیش کرتی ہیں۔ بھرپور قسموں میں CDG1B معیاری ڈبل ایکٹنگ قسم، CG1S/CG1T سنگل ایکٹنگ اسپرنگ ریٹرن/ایکسٹینڈ، CG1W ​​ڈبل راڈ سنکرونس سلنڈر اور CG1K ہیکساگونل نان روٹیٹنگ راڈ سلنڈر شامل ہیں۔ CDG1 ماڈلز بلٹ ان میگنیٹک رِنگ سے لیس ہیں جو پوزیشن فیڈ بیک کے لیے M9B/A93 مقناطیسی سوئچز کے ساتھ ہم آہنگ ہیں۔ معیاری ربڑ کشن لیس ہے؛ لاحقہ تیز رفتار آپریشن کے تحت اثر شور کو کم کرنے کے لیے ایئر کشن اختیاری ہے۔ کم رگڑ والی کمپوزٹ سیل کم ابتدائی دباؤ فراہم کرتی ہے، 8 ملین سائیکلوں سے زیادہ سروس لائف کے ساتھ آئل فری آپریشن کو سپورٹ کرتی ہے۔ ایک سے زیادہ بڑھتے ہوئے انداز دستیاب ہیں: بنیادی قسم، فٹ ماؤنٹ، فلانج، کلیویس اور ٹرونین ماؤنٹ۔ کنویئر لائنوں، پیکیجنگ مشینری اور الیکٹرانک آٹومیشن کے آلات پر لانگ اسٹروک، ہلکے اور درمیانے درجے کے بوجھ والے ہائی فریکوئنسی ریسیپروکیٹنگ ایپلی کیشنز کے لیے بہترین۔ انتخاب کے دوران کم از کم 50% تھرسٹ سیفٹی مارجن محفوظ کیا جانا چاہیے۔

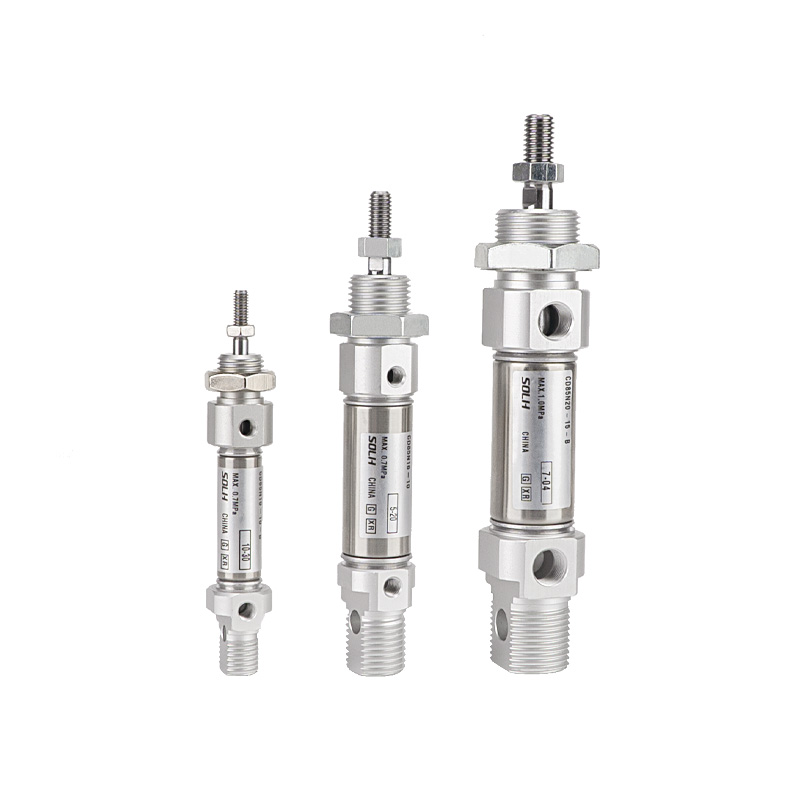

SOLH C85/CD85 سٹینلیس سٹیل منی سلنڈر ISO 6432 بین الاقوامی معیار کے مطابق ہے اور اس کے مساوی SMC ماڈلز کے ساتھ براہ راست تبادلہ کیا جا سکتا ہے۔ بور کے سائز: φ8/10/12/16/20/25 ملی میٹر۔ بیرل اور پسٹن کی چھڑی 304 سٹین لیس سٹیل سے بنی ہے جس میں زنگ اور سنکنرن کی بہترین مزاحمت ہے، جو مرطوب، ہلکے تیزاب اور الکالی ماحول کے ساتھ ساتھ خوراک، دواسازی اور الیکٹرانکس کی صنعتوں کے لیے صاف پیداوار لائنوں پر لاگو ہوتی ہے۔ ٹائی راڈ فری کرمپڈ اینڈ کیپ ڈھانچہ کو اپناتے ہوئے، سلنڈر میں پتلا اور ہلکا پھلکا ڈیزائن ہے۔ مکمل ویریئنٹس میں معیاری ڈبل ایکٹنگ، سنگل ایکٹنگ اسپرنگ ریٹرن/ایکسٹینڈ، ڈبل راڈ سنکرونس قسم اور C85K مربع نان روٹیٹنگ راڈ سلنڈر شامل ہیں۔ CD85 ورژن مقناطیسی سوئچ کے ذریعے پوزیشن کا پتہ لگانے کے لیے بلٹ ان مقناطیسی انگوٹھی سے لیس ہیں۔ معیاری ربڑ کشن فراہم کیا جاتا ہے؛ لاحقہ C ایئر کشن تیز رفتار آپریشن کے تحت اثرات کو جذب کرنے کے لیے φ10~25 ماڈلز کے لیے اختیاری ہے۔ کم از کم ابتدائی دباؤ 0.05MPa تک پہنچ جاتا ہے، 50 سے 1500 mm/s تک پسٹن کی رفتار کے ساتھ طویل مدتی تیل سے پاک آپریشن کو سپورٹ کرتا ہے، جو ہائی فریکوئنسی شارٹ اسٹروک ریپروکیشن کے لیے بہترین ہے۔ آئی ایس او معیاری ماؤنٹنگ آپشنز کے مکمل سیٹ دستیاب ہیں: انٹیگریٹڈ کلیویس، فلانج، فٹ ماؤنٹ، ٹرونین ماؤنٹ اور بہت کچھ۔ MI اور MA سلنڈروں کے مقابلے میں، C85 عالمی سطح پر تسلیم شدہ ISO طول و عرض کا مالک ہے، جو بیرونی منڈیوں میں آلات کی تبدیلی کے لیے شاندار سہولت فراہم کرتا ہے۔ انتخاب کے دوران کم از کم 50% تھرسٹ سیفٹی مارجن کی سفارش کی جاتی ہے۔

SOLH CG3 الٹرا شارٹ ہلکے وزن والے نیومیٹک سلنڈر روایتی CG1 سیریز کے راؤنڈ ایکچویٹرز کے لیے ایک اپ گریڈ شدہ متبادل کے طور پر کام کرتے ہیں۔ اعلی طاقت والے ایلومینیم الائے بیرل اور ہارڈ کروم پلیٹڈ پسٹن راڈز کے ساتھ جوڑے والے اینڈ کیپس کے ساتھ بنایا گیا، یہ سلسلہ مجموعی وزن میں 24 فیصد کمی کرتا ہے اور قابل ذکر جگہ کی اصلاح کے لیے کل لمبائی کو 51 ملی میٹر تک کم کرتا ہے۔ φ20mm سے φ100mm تک بور سائز میں دستیاب ہے، یہ کمپیکٹ مشینری کے اندر لچکدار پائپنگ لے آؤٹ کو فعال کرنے کے لیے چار سمت والے ایئر پورٹ کے انتظام کو سپورٹ کرتا ہے۔ متنوع لکیری ڈرائیو کے مطالبات کو پورا کرنے کے لیے متعدد ساختی تغیرات ڈبل ایکٹنگ، اسپرنگ سنگل ایکٹنگ، ڈبل راڈ اور ہیکساگونل اینٹی روٹیشن پسٹن راڈ ورژن کا احاطہ کرتے ہیں۔ معیاری ربڑ کا کشن ہلکے اختتامی اثر کو کم کرتا ہے، جبکہ اختیاری ایئر بفر 1000mm/s تک تیز رفتار آپریشن کے لیے موزوں ہے۔ کم رگڑ کمپوزٹ سیلنگ 8 ملین ورکنگ سائیکل سے زیادہ سروس لائف کے ساتھ تیل سے پاک آپریشن کا احساس کرتی ہے۔ CDG3 مقناطیسی مربوط ماڈلز PLC پوزیشن فیڈ بیک اور خودکار لنکیج کنٹرول کے لیے مقناطیسی سوئچ کی تنصیب کی حمایت کرتے ہیں۔ ہم مستحکم بڑے پیمانے پر پیداوار اور کافی اسپاٹ انوینٹری کو برقرار رکھتے ہیں، جس کا وسیع پیمانے پر پیکیجنگ آلات، الیکٹرانک اسمبلی لائنوں اور عمومی ہلکی صنعتی ہائی فریکوئنسی آٹومیشن میں لاگت کی شاندار کارکردگی کے ساتھ اطلاق ہوتا ہے۔

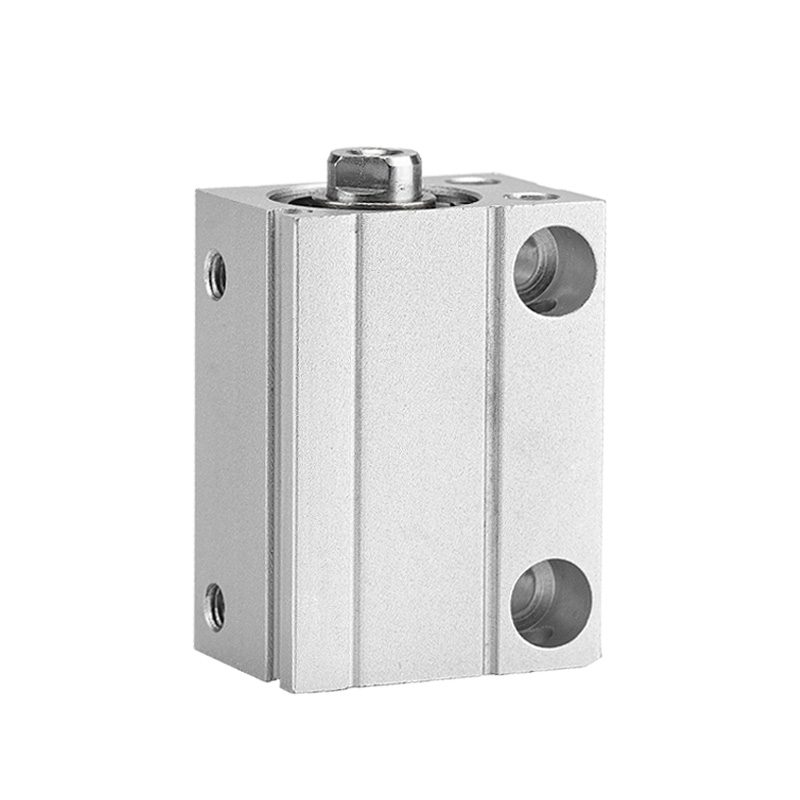

SOLH CDUJB الٹرا کمپیکٹ فری ماؤنٹ سلنڈر ایسے آلات کے لیے تیار کیا گیا ہے جس کی تنصیب کی جگہ محدود ہے۔ روایتی CU سیریز کے مقابلے میں، اس کی لمبائی میں 64% اور حجم میں 70% کمی کی گئی ہے۔ مربع کومپیکٹ باڈی اضافی بریکٹ کے بغیر ملٹی سرفیس ڈائریکٹ ماؤنٹنگ کو سپورٹ کرتی ہے۔ پروڈکٹ لائن اپ میں غیر مقناطیسی CUJB، مقناطیس سے لیس CDUJB اور تانبے سے پاک کلین روم CDUJS شامل ہیں۔ بور کے سائز کی حد φ4~20mm ہے، اختیاری ربڑ کے کشن کے ساتھ ڈبل ایکٹنگ اور سنگل ایکٹنگ اسپرنگ ریٹرن اقسام میں دستیاب ہے۔ میگنیٹائزڈ ماڈلز شارٹ اسٹروک پرائز موشن کے لیے چھوٹے مقناطیسی سوئچز سے ملتے ہیں اور آئل فری آپریشن کو سپورٹ کرتے ہیں۔ 3C الیکٹرانکس، سیمی کنڈکٹر ویفر پوزیشننگ اور میڈیکل کلین آٹومیشن میں وسیع پیمانے پر لاگو ہوتا ہے۔ مقناطیسی شیلڈ پلیٹیں گنجان ترتیب والے سلنڈروں کے لیے اختیاری ہیں۔

SOLH CU/CDU مستطیل فری ماؤنٹ سلنڈر میں ملٹی سرفیس ماؤنٹنگ ہولز کے ساتھ انتہائی پتلا بلاک ڈھانچہ ہے، جو آلات کی جگہ بچانے کے لیے بریکٹ کے بغیر ملٹی اینگل ڈائریکٹ انسٹالیشن کو قابل بناتا ہے۔ مکمل قسموں میں غیر مقناطیسی CU، مقناطیس سے لیس CDU، CDUK نان روٹیٹنگ راڈ اور CDUW ڈبل گائیڈڈ راڈ ماڈلز شامل ہیں۔ بور سائز φ6~32mm، مسلسل آئل فری آپریشن کے لیے دونوں سروں پر فکسڈ ربڑ بفرز کے ساتھ سنگل/ڈبل ایکٹنگ اقسام میں دستیاب ہے۔ CDU سیریز پوزیشن کا پتہ لگانے کے لیے CMSH اور DMSH مقناطیسی سوئچز کے ساتھ مطابقت رکھتی ہے اور جزوی سائیڈ لوڈ کو برداشت کرتی ہے۔ بڑے پیمانے پر 3C اور سیمی کنڈکٹر جیگس، آٹومیشن سٹاپرز، لائٹ کلیمپنگ پوزیشننگ اور کمپیکٹ خودکار آلات کے لیے چھوٹے پریس فٹ میکانزم میں استعمال ہوتا ہے۔

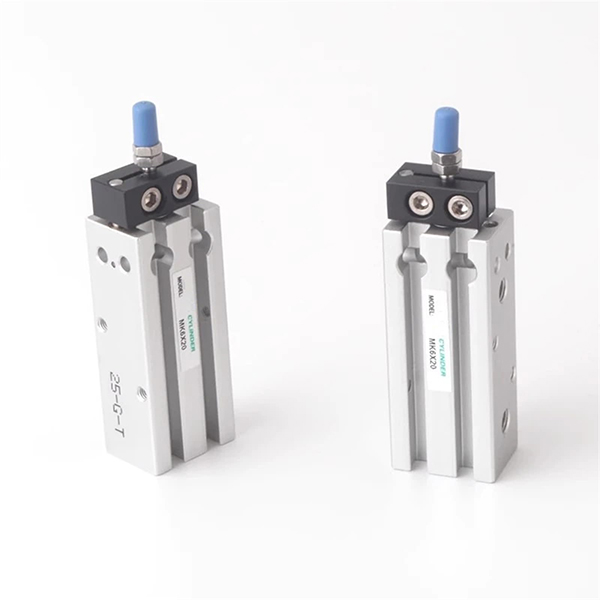

SOLH MK سکس سرفیس ماؤنٹ کمپیکٹ سلنڈر کو MD سلنڈر سے بلٹ ان اینٹی روٹیشن میکانزم کے ساتھ اپ گریڈ کیا گیا ہے۔ پسٹن راڈ اینٹی ٹوئسٹ درستگی ≤±0.5° تک پہنچ جاتی ہے، جو Airtac MD اور SMC CQS سیریز کے ساتھ براہ راست بدل سکتی ہے۔ مربع پتلی باڈی چھ طرفوں پر بریکٹ سے پاک تنصیب کی اجازت دیتی ہے اور متعدد سلنڈروں کے کمپیکٹ متوازی ترتیب کی سہولت فراہم کرتی ہے۔ مختلف قسموں میں ڈبل ایکٹنگ MK، سنگل ایکٹنگ MSK/MTK، MKD ڈبل راڈ اور MKJ ایڈجسٹ اسٹروک ماڈل شامل ہیں۔ بلٹ ان مقناطیسی رنگ اختیاری ربڑ کے آخر والے بفرز اور تیل سے پاک صلاحیت کے ساتھ۔ بور سائز φ6~32mm، 3C پریزیشن ٹولنگ اور شارٹ اسٹروک کلیمپنگ پوزیشننگ میں بڑے پیمانے پر لاگو ہوتا ہے آٹومیشن کے لیے محدود جگہ میں فکسڈ ورک پیس زاویہ کی ضرورت ہوتی ہے۔

SOLH CQS کمپیکٹ پتلا سلنڈر SMC CQS سیریز کے ساتھ جہتی طور پر قابل تبادلہ ہے اور CQ2 سیریز سے اپ گریڈ کیا گیا ہے۔ مربع الٹرا سلم باڈی محدود جگہ میں اعلیٰ درستگی والے شارٹ اسٹروک کاموں کے لیے مجموعی طور پر کم لمبائی کی خصوصیات رکھتی ہے۔ مختلف قسموں میں معیاری سنگل راڈ، CQSW ٹوئن راڈ، CQSK نان روٹیٹنگ راڈ اور XB24 لانگ لائف ماڈل شامل ہیں۔ بلٹ ان میگنیٹ کے ساتھ CDQS مقناطیسی سوئچ کے ملٹی سائیڈ ماؤنٹنگ کو سپورٹ کرتا ہے۔ تیل سے پاک آپریشن اور 5 ملین سائیکل تک سروس لائف کے لیے کم رگڑ والی آئل اسٹوریج سیل سے لیس، دونوں سروں پر فکسڈ ربڑ بفرز کے ساتھ جوڑا۔ بور سائز φ12~25mm، بڑے پیمانے پر سیمی کنڈکٹر کے درست فکسچر اور 3C الیکٹرانکس آلات کو ریٹروفٹنگ اور تبدیل کرنے کے لیے دھکیلنے، کلیمپنگ اور پوزیشننگ کے لیے استعمال کیا جاتا ہے۔

SOLH CQ2 مربع کومپیکٹ پتلا سلنڈر SMC CQ2 سیریز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ اس کا الٹرا شارٹ اسکوائر باڈی روایتی ٹائی راڈ سلنڈروں کے مقابلے میں تنصیب کی جگہ کو بچانے کے لیے لمبائی میں 50 فیصد کمی کرتا ہے۔ یہ ایک مکمل بور رینج φ4~200mm کا احاطہ کرتا ہے جس میں وافر اقسام ہیں: سنگل راڈ، CQ2W ٹوئن راڈ، CQ2K نان گھومنے والی پسٹن راڈ، اختیاری ایئر کشن اور الٹرا شارٹ اسٹروک ورژن۔ بلٹ ان میگنیٹ والے CDQ2 ماڈلز بغیر پھیلائے ہوئے سینسرز کے ملٹی سائیڈ میگنیٹک سوئچ کو ماؤنٹ کرنے کی حمایت کرتے ہیں۔ معیاری ربڑ کے بمپر لیس ہیں، اور تیز رفتار آپریشن کے لیے ایئر کشن اختیاری ہے۔ 5 ملین سائیکل تک سروس لائف کے ساتھ آئل فری آپریشن کے لیے تیل سے محفوظ کم رگڑ مہر کو اپنانا، الیکٹرانکس، آٹوموٹو اور پیکیجنگ آٹومیشن میں کلیمپنگ، پشنگ اور پوزیشننگ کے لیے وسیع پیمانے پر استعمال ہوتا ہے۔
