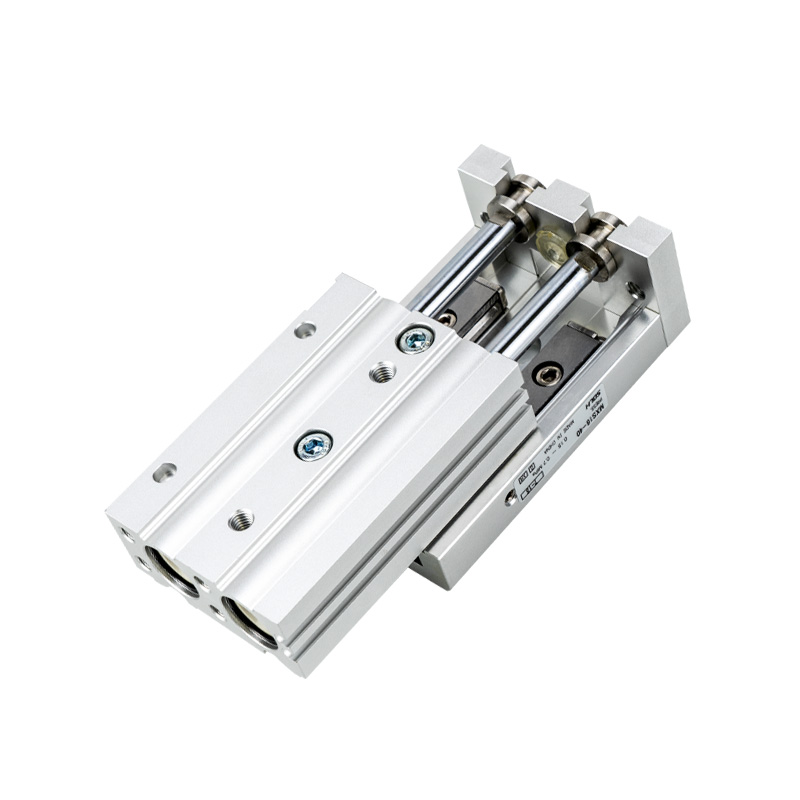

MXS سیریز نیومیٹک سلائیڈ ٹیبل | کراس رولر گائیڈ دوہری سلنڈر کی قسم

برانڈ: SOLH از رچج ٹیکنالوجی

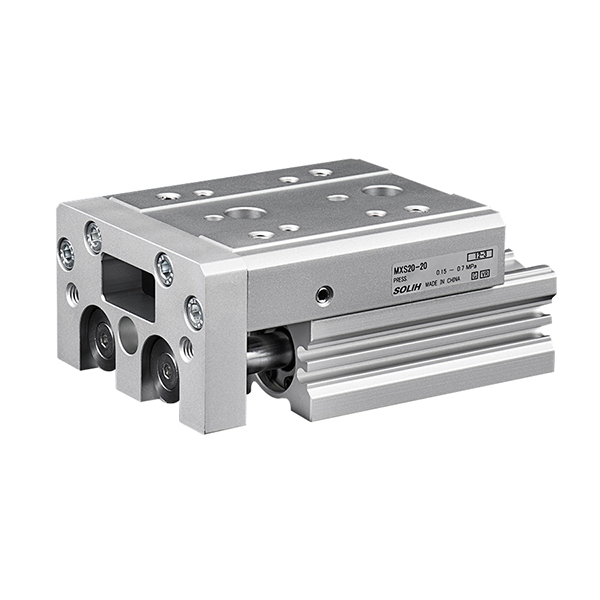

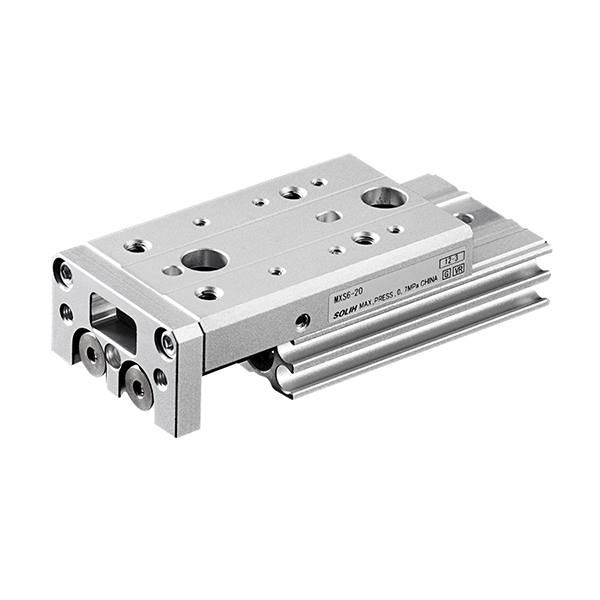

پروڈکٹ کا جائزہ

     SOLH MXS سیریز ایک اعلی سختی، اعلی درستگی سے مربوط نیومیٹک سلائیڈ ٹیبل ہے جو ڈوئل پسٹن ڈرائیونگ ڈھانچہ اور پیشہ ور کراس رولر گائیڈ ریلوں سے لیس ہے۔ انتہائی پتلی کمپیکٹ باڈی، زیرو کلیئرنس پری لوڈڈ گائیڈ سسٹم اور دوگنا آؤٹ پٹ تھرسٹ کے ساتھ، یہ ±0.01mm تک دہرانے کی درستگی کے ساتھ انتہائی مستحکم لکیری حرکت فراہم کرتا ہے۔ آل ان ون انٹیگریٹڈ ڈیزائن روایتی اسپلٹ سلنڈر + بیرونی گائیڈ کے امتزاج کے مقابلے میں آلات کے حجم کو بہت کم کرتا ہے۔ یہ وسیع پیمانے پر درست لکیری منتقلی، الائنمنٹ اسمبلی، الیکٹرانک اور سیمی کنڈکٹر ٹولنگ میں لاگو ہوتا ہے، جو روایتی لکیری ڈرائیونگ حل کے لیے بہترین اپ گریڈ شدہ متبادل کے طور پر کام کرتا ہے۔

بنیادی ڈھانچہ اور کام کرنے کا اصول

     -- دوہری پسٹن ڈرائیونگ سسٹم: ڈبل ایکٹنگ والے ڈبل پسٹن ڈھانچے کو اپناتا ہے، جو ایک ہی بور کے سائز کے ساتھ سنگل سلنڈر سلائیڈوں کا دوگنا زور فراہم کرتا ہے۔ یہ انتہائی مطابقت پذیر آپریشن کو یقینی بناتا ہے اور ہائی فریکوئنسی موومنٹ کے دوران موشن ڈیفلیکشن اور جھول کو مؤثر طریقے سے ختم کرتا ہے۔

     -- پریمیم کراس رولر گائیڈ ریل: بلٹ ان ہائی پریسجن کراس رولر گائیڈ جس میں پری لوڈ ڈیزائن، زیرو رننگ کلیئرنس، بہترین ساختی سختی اور ریڈیل لوڈ اور ٹارک ڈیفلیکشن کے خلاف مضبوط مزاحمت۔ یہ طویل مدتی سائیکلک آپریشن کے لیے ±0.01 ملی میٹر الٹرا ہائی ریپیٹ پوزیشننگ کی درستگی کو مستحکم طور پر برقرار رکھتا ہے۔

     -- انٹیگریٹڈ آل ان ون ڈیزائن: سلنڈر اور سلائیڈ ٹیبل مکمل طور پر ایک اکائی کے طور پر مربوط ہیں، جس سے اسپلٹ قسم کے ڈھانچے کے مقابلے میں تنصیب کا مجموعی حجم 30%~50% کم ہو جاتا ہے۔ اسے انسٹالیشن کے دوران کسی دستی سیدھ کی ضرورت نہیں ہے، جس سے اسمبلی کی کارکردگی اور ساختی مستقل مزاجی میں بہتری آتی ہے۔

     -- لچکدار تین رخا بڑھتے ہوئے: پری سیٹ پریزیشن پوزیشننگ پن ہولز کے ساتھ نیچے، سائیڈ اور محوری تین سمت کی تنصیب کو سپورٹ کرتا ہے۔ یہ ڈائریکٹ اسٹیکنگ انسٹالیشن اور سائیڈ فکسڈ ماؤنٹنگ کو سپورٹ کرتا ہے، متنوع کمپیکٹ ایکویپمنٹ لے آؤٹ ڈیمانڈز کو اپناتا ہے۔

     -- بلٹ ان سینسر موافقت: معیاری اندرونی مقناطیسی انگوٹھی سے لیس، جسم پر محفوظ سرایت شدہ نالیوں کے ساتھ D-M9□ اور A93 سیریز کے مقناطیسی سوئچز کے ساتھ ہم آہنگ۔ فلش ماونٹڈ ڈیزائن ساختی مداخلت سے بچتا ہے اور اسٹروک پوزیشن کے درست تاثرات کو یقینی بناتا ہے۔

ماڈل کوڈنگ کا مکمل اصول

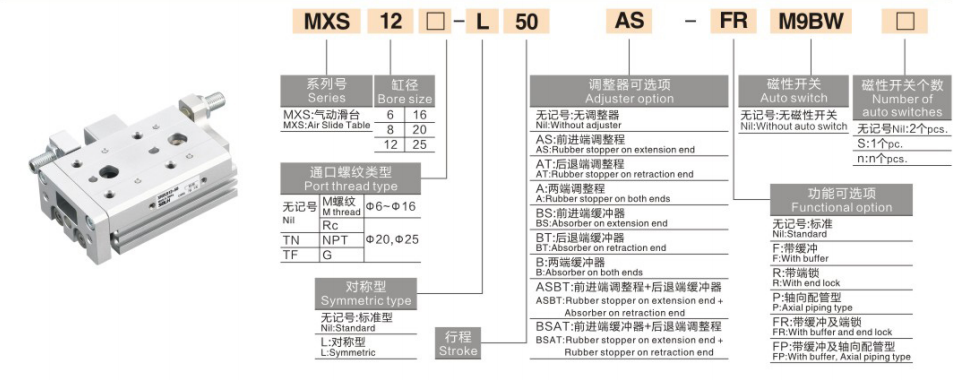

   1. ماڈل کی مثال: MXS16-50AS-M9BW

   2. معیاری آرڈر حوالہ مثال

     -- MXS20-75A-FR-M9NL: بور 20mm، سٹروک 75mm، ڈوئل اینڈ اسٹروک ایڈجسٹمنٹ، محوری پائپنگ، 3m تار کی لمبائی کے ساتھ PNP مقناطیسی سوئچ

جنرل بنیادی تکنیکی وضاحتیں

آؤٹ پٹ فورس اور لوڈ ریفرنس چارٹ (@0.5MPa، افقی تنصیب)

نوٹ: طویل اسٹروک اور تیز رفتاری کے ساتھ لوڈ کی گنجائش کم ہو جاتی ہے۔ حفاظتی عنصر ≥2؛ عمودی بوجھ کے لیے قابل اجازت ٹارک کی تصدیق کی ضرورت ہوتی ہے۔

درخواست کے منظرنامے اور انتخاب کے رہنما خطوط

   1. MXS سیریز کے لیے ترجیحی درخواست کے منظرنامے۔

     --  الٹرا ہائی پریسجن پوزیشننگ اور ٹرانسفر: الیکٹرانک اجزاء، ٹرمینلز، آپٹیکل لینسز اور چھوٹے ماڈیولز کی درست لکیری منتقلی اور سیدھ میں کرنے کے لیے مثالی سخت ±0.01mm پوزیشننگ کی ضروریات کے ساتھ۔

     -- اسپیس لمیٹڈ کمپیکٹ آلات: انتہائی پتلا مربوط ڈھانچہ سامان کی اونچائی کو عام سلائیڈ ٹیبلز کے مقابلے میں 30 فیصد کم کرتا ہے، بالکل فٹنگ چھوٹے اور انتہائی کمپیکٹ آٹومیٹڈ اسٹیشنز۔

     -- اعلی سختی اور اینٹی ڈیفلیکشن کام کرنے کے حالات: کراس رولر گائیڈ ڈیزائن بہترین ٹارک مزاحمت اور سنکی بوجھ کو برداشت کرتا ہے، جو روبوٹ Z-axis ڈرائیونگ اور پیچیدہ قوت کے حالات کے ساتھ اعلیٰ درستگی والے اسمبلی اسٹیشنوں کے لیے موزوں ہے۔

     -- ہائی فریکوئنسی شارٹ اسٹروک سائیکلک آپریشن: 10 ~ 50 ملی میٹر شارٹ اسٹروک کے اندر طویل مدتی ہائی فریکوئنسی آپریشن کے لیے مستحکم، بغیر آفسیٹ یا گڑبڑ کے مسلسل درستگی کو برقرار رکھنا۔

     -- ساختی آسانیاں اور لاگت میں کمی: مربوط سلنڈر اور گائیڈ کا ڈھانچہ مکمل طور پر روایتی اسپلٹ "سلنڈر + ایکسٹرنل گائیڈ" کے امتزاج کی جگہ لے لیتا ہے، مکینیکل ڈیزائن کو آسان بناتا ہے اور اسمبلی اور دیکھ بھال کے اخراجات کو کم کرتا ہے۔

پیشہ ورانہ انتخاب کے اہم نکات

     -- بور سائز کا انتخاب: ورک پیس کے وزن اور انسٹالیشن موڈ کے مطابق بور کا سائز میچ کریں۔ مستحکم آپریشن کو یقینی بنانے کے لیے ریٹیڈ ویلیو کے 50% کے اندر افقی بوجھ اور ریٹیڈ ویلیو کے 25% کے اندر عمودی بوجھ کو کنٹرول کریں۔

     -- اسٹروک سلیکشن: ماڈل کے انتخاب کے دوران 5~10mm سٹروک مارجن محفوظ کریں۔ AS/AT/A اسٹروک ایڈجسٹر (0~5mm ٹھیک ایڈجسٹمنٹ) کا انتخاب کریں اگر اسٹروک کو درست تراشنا درکار ہو۔

     -- بڑھتے ہوئے سمت ملاپ: افقی مواد کی ہینڈلنگ کے لیے نیچے کی تنصیب؛ لیٹرل فکسڈ انسٹالیشن کے لیے سائیڈ ماؤنٹنگ؛ Z-axis اسٹیکنگ اور ملٹی لیئر اسمبلی کے لیے محوری بڑھتے ہوئے

     -- بفر کنفیگریشن آپٹیمائزیشن: روایتی آپریشن کے لیے معیاری ربڑ بفر۔ ہائیڈرولک بفر سے لیس کریں جب آپریٹنگ رفتار 300mm/s سے زیادہ ہو یا ٹرمینل کے اثرات اور کمپن کو کم کرنے کے لیے لوڈ کا وزن 5kg سے زیادہ ہو۔

     -- پوزیشن کا پتہ لگانے کا سیٹ اپ: M9B/M9N مقناطیسی سوئچ کے ساتھ ہم آہنگ۔ ڈوئل سائیڈ ایمبیڈڈ گرووز 2 سوئچز کی تنصیب کی حمایت کرتے ہیں تاکہ اسٹروک کو بڑھانے اور پیچھے ہٹنے کے لیے جگہ جگہ سگنل کا درست پتہ لگ سکے۔

ایک جملے کا خلاصہ

     SOLH MXS سیریز کی دوہری سلنڈر نیومیٹک سلائیڈ ٹیبل پریمیم کراس رولر گائیڈ اور مربوط آل ان ون ڈھانچہ کو اپناتی ہے، جس میں ڈبل تھرسٹ، ±0.01 ملی میٹر انتہائی اعلیٰ درستگی، اعلیٰ سختی اور اینٹی ڈیفلیکیشن کی صلاحیت، ہائی اینڈ ڈکٹ لائن اور الیکٹرو کنکشن کے حل کے لیے الیکٹرو کنکشن اور الیکٹرو کنکشن کے طور پر کام کرتی ہے۔ اعلی تعدد پوزیشننگ آٹومیشن۔
