MXJ سیریز الٹرا کومپیکٹ ہائی پریسجن نیومیٹک سلائیڈ ٹیبل

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

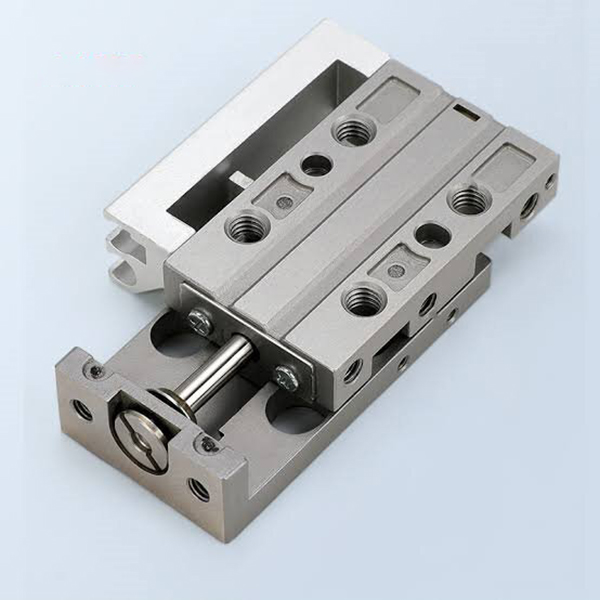

     SOLH MXJ سیریز ایک الٹرا منی ایچر، ہائی پریسجن نیومیٹک سلائیڈ ٹیبل ہے جو مائیکرو پریسجن لکیری ڈرائیونگ کے لیے ڈیزائن کی گئی ہے۔ الٹرا کمپیکٹ فوٹ پرنٹ، مائکرون لیول پوزیشننگ کی درستگی، ہلکے وزن کی تعمیر، اور کثیر جہتی بڑھتے ہوئے مطابقت کے ساتھ، یہ مکمل طور پر محدود جگہ والے خودکار اسٹیشنوں کے لیے تیار کیا گیا ہے جس میں 3C الیکٹرانک پروسیسنگ، درستگی کا پتہ لگانے، مائیکرو اسمبلی، اور ہائی فریکوئنسی شارٹ اسٹروک سائیکلک آپریشن شامل ہیں۔ یہ چھوٹے آٹومیشن منظرناموں کے لیے مرکزی دھارے میں اعلیٰ درستگی والے مائیکرو لکیری ایکچوایٹر کے طور پر کام کرتا ہے۔

بنیادی ڈھانچہ اور ڈیزائن کی خصوصیات

     --ڈرائیو موڈ: ڈبل ایکٹنگ دو طرفہ آپریشن، بور سائز φ4.5/6/8/12/16mm، 5~50N کی مائیکرو سے ہلکی لوڈ رینج کو کور کرتا ہے۔

     -- پریمیم ڈھانچہ: مارٹینسٹک سٹینلیس سٹیل باڈی اور مربوط لکیری بال گائیڈ ریل کو اپناتا ہے۔ لوڈ بیئرنگ ڈھانچہ پسٹن راڈ سیلنگ موومنٹ سے الگ تھلگ ہے، جس سے زیادہ سختی اور انتہائی کم رگڑ آپریشن ہوتا ہے۔

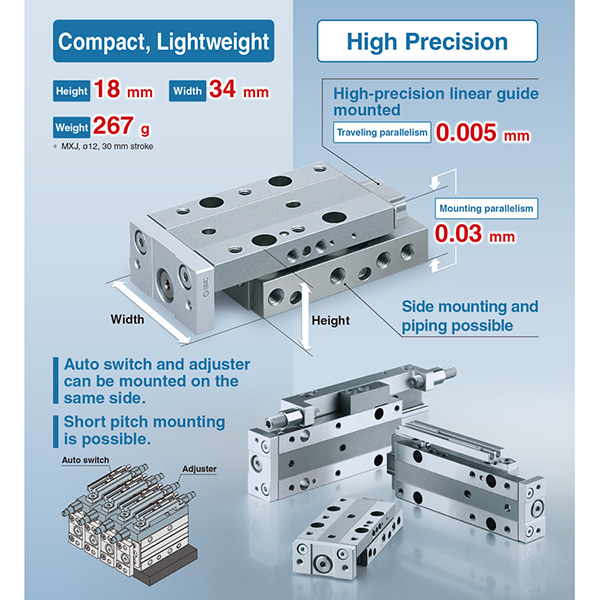

     -- مائیکرون سطح کی درستگی: ٹریول متوازی 0.005mm، بڑھتے ہوئے متوازی 0.03mm، عمودی 0.01mm، نفیس عمل کے لیے انتہائی مستحکم درستگی کی پوزیشننگ کو یقینی بنانا۔

     -- الٹرا کومپیکٹ سائز: φ4.5 بور ماڈل کے لئے صرف 10mm اونچائی اور φ12 بور ماڈل کے لئے 18mm اونچائی کے ساتھ انتہائی پتلا باڈی ڈیزائن، مساوی MXQ سلائیڈ ٹیبلز سے 30%~50% چھوٹا، گھنے لے آؤٹ سٹیشنوں کے لیے زیادہ سے زیادہ جگہ کا استعمال۔

     -- لچکدار ملٹی سائیڈ ماؤنٹنگ: درست پوزیشننگ پن ہولز کے ساتھ اوپر، نیچے اور سائیڈ تھری سائیڈ انسٹالیشن کو سپورٹ کرتا ہے، مختلف محدود اور گھنے آلات کے لے آؤٹس کے مطابق ہوتا ہے۔

     - یونیورسل سینسر مطابقت: معیاری کے طور پر دوہری مقناطیسی سوئچ گرووز سے لیس۔ اسٹروک ≥5mm والے ماڈلز 2 M9B مقناطیسی سوئچ کی تنصیب کی اجازت دیتے ہیں۔ ہم آہنگ ساختی ڈیزائن سائٹ پر بائیں/دائیں سوئچ اور پائپنگ کے تبادلہ کو قابل بناتا ہے۔

     -- سایڈست بفرنگ اور حد بندی: شور اور اثر میں کمی کے لیے معیاری ڈبل اینڈ ربڑ بفر؛ الٹرا پرائس پوزیشننگ کے لیے اختیاری سنگل اینڈ/ڈول اینڈ میٹل اسٹروک لیمرز 0~5 ملی میٹر ایڈجسٹ اسٹروک رینج کے ساتھ۔

ماڈل کوڈنگ کا مکمل اصول

   1. ماڈل کی مثال: MXJ6-10-CS-M9B

   2. معیاری آرڈر ریفرنس کی مثالیں۔

     -- MXJ4.5-5: معیاری قسم، کوئی مقناطیسی سوئچ نہیں، بور 4.5mm، سٹروک 5mm، ڈبل ایکٹنگ

     -- MXJ8-15-B-2M9B: بور 8 ملی میٹر، اسٹروک 15 ملی میٹر، ڈوئل اینڈ میٹل کی حد، 2pcs M9B مقناطیسی سوئچز

     -- MXJ12-20-L: ہم آہنگ قسم، بور 12 ملی میٹر، اسٹروک 20 ملی میٹر، ریورس ایبل سائیڈ پائپنگ

بنیادی تکنیکی تفصیلات (@0.5MPa، ڈبل ایکٹنگ)

   1. مائیکرو تفصیلات (φ4.5 / φ6 / φ8)

   2.چھوٹی تفصیلات (φ12 / φ16)

بنیادی مسابقتی فوائد

   1. مائکرون لیول الٹرا ہائی پریسجن اور استحکام

     -- اعلی درستگی والی لکیری بال گائیڈ ریل کے ساتھ جوڑا مربوط ون پیس مشیننگ ±0.01mm کی دہرائی گئی پوزیشننگ کی درستگی اور انتہائی کم متوازی غلطی کو یقینی بناتی ہے، مائیکرو ڈٹیکشن اور ٹھیک پوزیشننگ کے عمل کے لیے سخت درستگی کے تقاضوں کو مکمل طور پر پورا کرتی ہے۔

   2. الٹرا کومپیکٹ اور اسپیس سیونگ ڈیزائن

     -- انتہائی پتلی اور انتہائی مختصر جسمانی ساخت جس کی کم از کم اونچائی صرف 10 ملی میٹر ہے۔ تین طرفہ ماؤنٹنگ ڈیزائن انتہائی تنگ عمودی اور افقی جگہ کے مطابق ہوتا ہے، روایتی سلائیڈ ٹیبلز کے مقابلے میں 40% سے زیادہ تنصیب کی جگہ بچاتا ہے، جو کہ گھنے خودکار پروڈکشن لائنوں کے لیے مثالی ہے۔

   3. ہلکا پھلکا اور اعلی تعدد تیز ردعمل

    -- آپٹمائزڈ سٹینلیس سٹیل کا ہلکا پھلکا ڈھانچہ (40~500 گرام) حرکت پذیری کو مؤثر طریقے سے کم کرتا ہے۔ آپریٹنگ اسپیڈ 50 سے 500mm/s تک ہوتی ہے، پیداواری کارکردگی کو بڑھانے کے لیے 300 سائیکل فی منٹ (cpm) سے زیادہ مستحکم ہائی فریکوئنسی آپریشن کی حمایت کرتی ہے۔

   4. تیل سے پاک آپریشن اور سپر لانگ سروس لائف

     -- کم رگڑ لباس مزاحم سگ ماہی اور تیل سے پاک ڈیزائن کو اپناتا ہے، صاف ورکشاپوں اور قدرے تیل والے صنعتی ماحول کے ساتھ ہم آہنگ۔ پائیدار ساختی ترتیب طویل مدتی مستحکم دیکھ بھال سے پاک آپریشن کے ساتھ 5 ملین سے زیادہ سائیکلوں کی سروس لائف کو یقینی بناتی ہے۔

   5. لچکدار تنصیب کے لیے ہم آہنگ الٹنے والا ڈیزائن

     -- ہم آہنگ ایئر پورٹ اور سوئچ گروو ڈھانچہ سائٹ پر پائپنگ اور سینسر کی تنصیب کے بائیں/دائیں تبادلے کی اجازت دیتا ہے، سمتی پابندیوں کو ختم کرتا ہے اور سائٹ پر ڈیبگنگ اور ساختی موافقت کی لچک کو بہت بہتر بناتا ہے۔

بڑھتے ہوئے فارم اور عام ایپلی کیشنز

   1. بڑھتے ہوئے طریقے

     -- ٹاپ ماؤنٹنگ: درست پوزیشننگ پن ہولز کے ساتھ سوراخوں کے ذریعے فکس کیا گیا، ورک پیس ٹاپ انسٹالیشن اور اعلی درستگی والی پوزیشننگ منظرناموں کے لیے موزوں ہے۔

     --نیچے چڑھنا: نیچے تھریڈڈ ہولز کے ذریعے فکس کیا گیا، مستحکم اور قابل اعتماد، معیاری آلات کی سطح کی تنصیب کے لیے قابل اطلاق۔

     -- سائیڈ ماؤنٹنگ: سائیڈ تھریڈڈ ہولز کے ذریعے فکس کیا گیا، محدود عمودی جگہ اور متعدد سلائیڈوں کے گھنے متوازی ترتیب والے آلات کے لیے بہترین۔

   2. عام درخواست کے منظرنامے۔

     --3C الیکٹرانکس: چپ ہینڈلنگ اور ٹرانسفر، کیمرہ لینس فوکسنگ، مائیکرو کمپوننٹ لیمینیشن، بٹن لائف ڈوربلٹی ٹیسٹنگ

     -- درستگی کا پتہ لگانا: پروب پوزیشننگ، سی سی ڈی کیمرے کی درست حرکت، مائیکرو ڈائمینشن پیمائش، آپٹیکل فائن انشانکن

     -- مائیکرو اسمبلی: خودکار اسکرو لاکنگ، ٹرمینل کرمپنگ، پریزین کمپوننٹ داخل کرنا، چھوٹے جیگ ڈرائیونگ

     --طبی سامان: مائیکرو پمپ درستگی کنٹرول، چھوٹے والو سوئچنگ، چھوٹے آلے کی دوربین پوزیشننگ

3-اسٹیپ فاسٹ سلیکشن گائیڈ

   1. بوجھ کے ذریعے بور کا انتخاب

     -- φ4.5 ≤0.5kg / φ6=0.5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg۔ مستحکم درستگی کے آپریشن کے لیے 50% سے کم لوڈ سیفٹی مارجن محفوظ نہ کریں۔

   2. اسٹروک کی تصدیق

     -- معیاری اسٹروک رینج: 5~50mm زیادہ درستگی اور آپریشنل استحکام کو یقینی بنانے کے لیے اعلی تعدد کام کرنے والے حالات کے لیے مختصر اسٹروک (5~20mm) کو ترجیح دیں۔

   3. کنفیگریشن میچنگ

     --پوزیشن مانیٹرنگ: دو طرفہ اسٹروک پوزیشن فیڈ بیک کے لیے 2 M9B مقناطیسی سوئچز سے لیس کریں۔

     -- درستگی کی حد: 0 ~ 5 ملی میٹر ایڈجسٹ درست اسٹروک پوزیشننگ کے لیے دوہری آخر دھات کی حد (B) کو منتخب کریں۔

     --ماؤنٹنگ موافقت: سٹیشن کے گھنے لے آؤٹ کے لیے سائیڈ ماؤنٹنگ کا انتخاب کریں، سطح کی معیاری تنصیب کے لیے نیچے کی ماؤنٹنگ۔

ایک جملے کا خلاصہ

     SOLH MXJ سیریز الٹرا کمپیکٹ ہائی پریسجن نیومیٹک سلائیڈ ٹیبل میں مائکرون لیول پوزیشننگ کی درستگی، تین طرفہ لچکدار ماؤنٹنگ، ہلکا پھلکا ہائی فریکوئنسی آپریشن اور اختیاری ایڈجسٹ ایبل میٹل لیمرز شامل ہیں، جو کہ لاگت سے موثر پریسجن مائیکرو لکیری ایکچیویٹر کے طور پر کام کرتے ہیں، طبی آلات کا پتہ لگانے اور 3C میں بڑے پیمانے پر استعمال ہونے والے الیکٹرونک آٹومیٹک آلات۔
