MXQ سیریز نیومیٹک سلائیڈ ٹیبل | Recirculating بال گائیڈ / اقتصادی قسم

برانڈ: SOLH از رچج ٹیکنالوجی

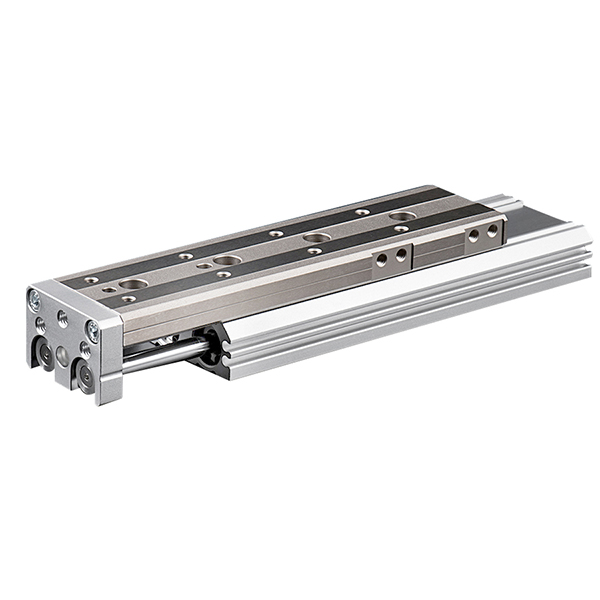

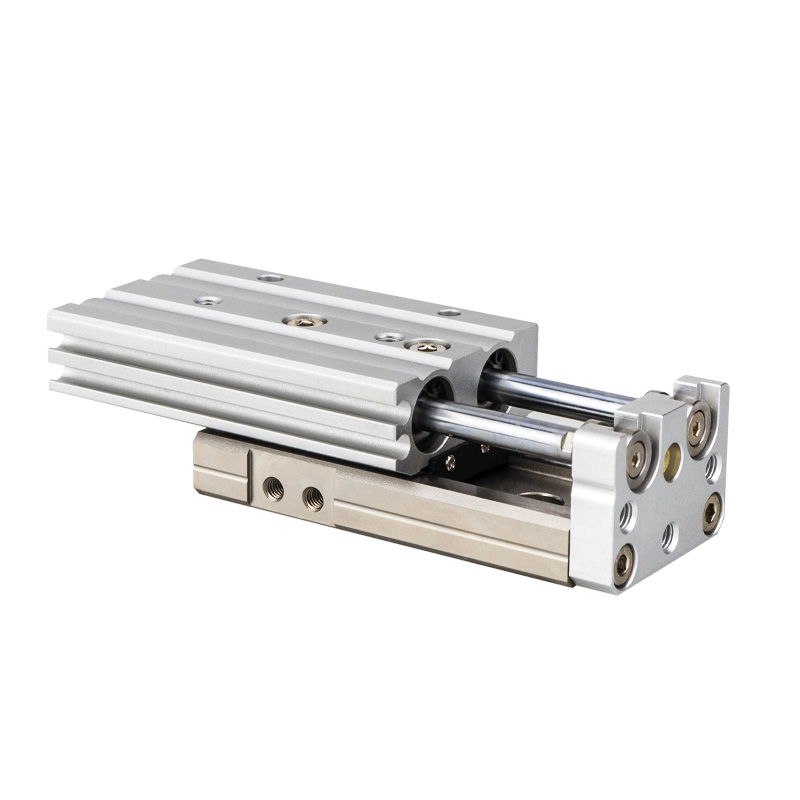

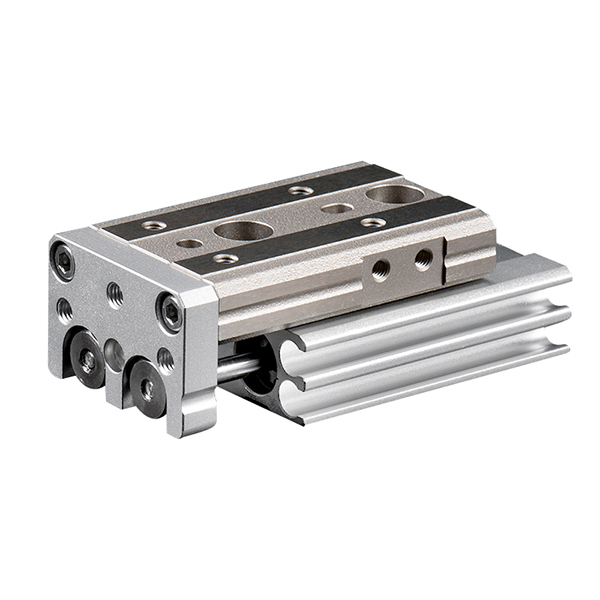

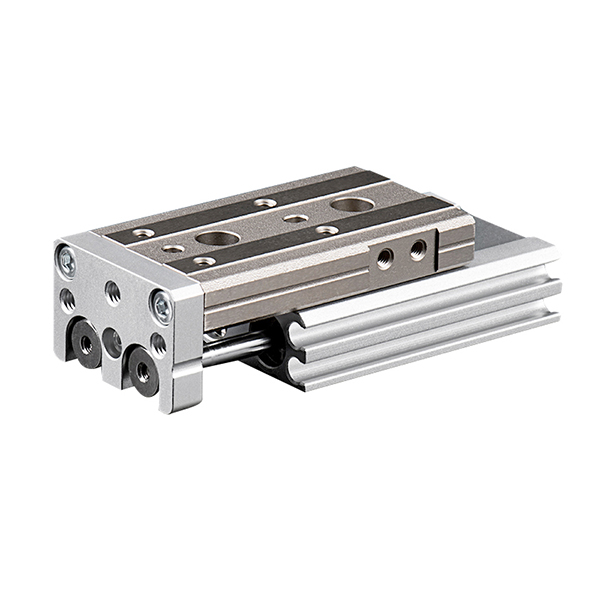

پروڈکٹ کا جائزہ

     SOLH MXQ سیریز ایک اقتصادی کمپیکٹ نیومیٹک سلائیڈ ٹیبل ہے جس میں دوہری پسٹن ڈرائیونگ سسٹم اور بال گائیڈ ریلز کو ری سرکولیٹنگ ہے۔ انتہائی پتلی اور ہلکے وزن کے مربوط ڈھانچے کو اپناتے ہوئے، یہ ±0.02mm کی دہرائی جانے والی درستگی کے ساتھ مستحکم درمیانے درجے کی درست لکیری حرکت فراہم کرتا ہے۔ روایتی "سلنڈر + ایکسٹرنل گائیڈ" کے امتزاج کے ایک سرمایہ کاری مؤثر متبادل کے طور پر، یہ قابل اعتماد آپریٹنگ کارکردگی کو برقرار رکھتے ہوئے آلات کی لاگت کو بہت کم کرتا ہے۔ عام خودکار ہینڈلنگ اور معیاری درستگی اسمبلی کے منظرناموں کے لیے مثالی، یہ بڑے پیمانے پر خودکار پروڈکشن لائنوں کے لیے ترجیحی بنیادی لکیری ڈرائیونگ حل ہے۔

بنیادی ڈھانچہ اور کام کرنے کا اصول

     -- دوہری پسٹن ڈبل ایکٹنگ ڈرائیو: دوہری پسٹن کے ڈھانچے سے لیس جو ایک ہی بور کے سائز کے ساتھ سنگل سلنڈر سلائیڈوں کے دوگنا آؤٹ پٹ تھرسٹ فراہم کرتا ہے۔ یہ ہائی فریکوئنسی سائیکلک آپریشن کے دوران صفر جھولنے یا انحراف کے ساتھ ہم وقت ساز اور مستحکم لکیری حرکت کو یقینی بناتا ہے۔

     -- Recirculating بال گائیڈ ریل: نان پری لوڈڈ ری سرکولیٹنگ بال گائیڈ ڈیزائن کو اپناتا ہے، جس میں ہلکی بوجھ کی ہموار حرکت اور کم مینوفیکچرنگ لاگت ہوتی ہے۔ یہ مستحکم ±0.02 ملی میٹر ریپیٹ پوزیشننگ کی درستگی کو برقرار رکھتا ہے، مکمل طور پر درمیانی صحت سے متعلق آٹومیشن کی ضروریات کو پورا کرتا ہے۔

     -- الٹرا پتلا اور ہلکا پھلکا انٹیگریٹڈ باڈی: مربوط سلنڈر اور سلائیڈ ٹیبل کا ڈھانچہ MXS سیریز کے مقابلے اونچائی میں 10% کم اور وزن میں 22% ہلکا ہے، جس سے جگہ کے محدود آلات کے لیے زیادہ کمپیکٹ انسٹالیشن لے آؤٹ کا احساس ہوتا ہے۔

     -- لچکدار تین رخا بڑھتے ہوئے: پری سیٹ پریزیشن پوزیشننگ پن ہولز کے ساتھ نیچے، سائیڈ اور محوری تین سمت فکسنگ کو سپورٹ کرتا ہے۔ یہ سائٹ پر تنصیب اور پوزیشننگ کے طریقہ کار کو آسان بناتا ہے، اسمبلی کی مجموعی کارکردگی کو بہتر بناتا ہے۔

     -- بلٹ ان میگنیٹک انڈکشن ڈیزائن: معیاری اندرونی مقناطیسی انگوٹھی جس میں D-M9□ اور A93 سیریز کے مقناطیسی سوئچز کے لیے محفوظ سائیڈ ماؤنٹنگ گرووز ہیں۔ فلش ماؤنٹنگ ڈیزائن ساختی مداخلت سے گریز کرتا ہے اور مستحکم پوزیشن سگنل فیڈ بیک کو یقینی بناتا ہے۔

 ماڈل کوڈنگ کا مکمل اصول

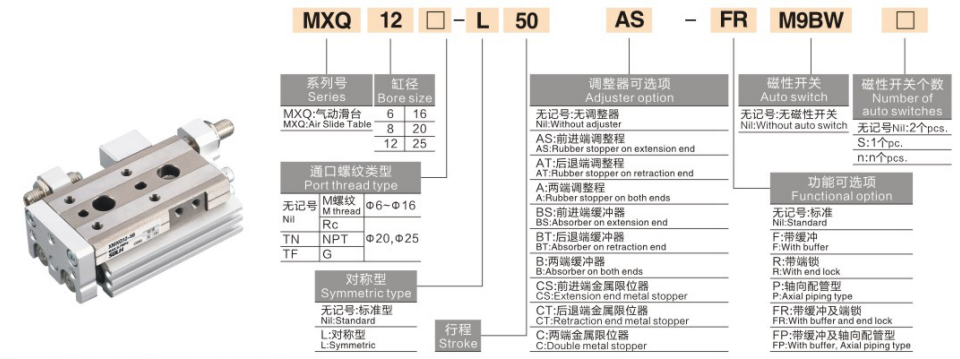

   1. ماڈل کی مثال: MXQ16-50AS-M9BW

   2. معیاری آرڈر حوالہ مثال

     -- MXQ20-75A-FR-M9NL: بور 20mm، سٹروک 75mm، ڈوئل اینڈ اسٹروک ایڈجسٹمنٹ، محوری پائپنگ، 3m تار کی لمبائی کے ساتھ PNP مقناطیسی سوئچ

جنرل بنیادی تکنیکی وضاحتیں

آؤٹ پٹ فورس اور لوڈ ریفرنس چارٹ (@0.5MPa، افقی تنصیب)

نوٹ: طویل اسٹروک اور زیادہ آپریٹنگ سپیڈ کے ساتھ لوڈ کی گنجائش کم ہو جاتی ہے۔ حفاظتی عنصر ≥2؛ عمودی بوجھ کے لیے قابل اجازت ٹارک کی تصدیق کی ضرورت ہوتی ہے۔

درخواست کے منظرنامے اور مصنوعات کے انتخاب کا موازنہ

   1. MXQ سیریز کے لیے ترجیحی درخواست کے منظرنامے۔

     --  جنرل خودکار ہینڈلنگ: چھوٹے الیکٹرانک حصوں، ٹرمینلز، پلاسٹک کے اجزاء اور معیاری درستگی کے تقاضوں کے ساتھ ہلکے وزن کے ماڈیولر فکسچر کی سائیکلک منتقلی کے لیے بہترین۔

     -- لاگت سے متعلق آٹومیشن پروجیکٹس: اعلی صحت سے متعلق MXS سیریز کے ایک سرمایہ کاری مؤثر متبادل کے طور پر، یہ مستحکم بنیادی کارکردگی کو برقرار رکھتے ہوئے مجموعی سامان کی لاگت کو 30% سے زیادہ کم کرتا ہے۔

     -- الٹرا کومپیکٹ اسپیس لے آؤٹ: MXS سلائیڈوں کے مقابلے میں کم جسمانی اونچائی اور ہلکے وزن کی خصوصیات، انتہائی کمپیکٹ خودکار آلات کے لیے عمودی تنصیب کی جگہ بچاتی ہے۔

     -- میڈیم پریسجن لائٹ لوڈ آپریشن: ±0.02 ملی میٹر پوزیشننگ ڈیمانڈ کے ساتھ کام کرنے والے حالات کے لیے مثالی اور کوئی زیادہ سختی یا بھاری ٹارک مزاحمت کی ضرورت نہیں ہے۔

     -- ہائی فریکوئنسی شارٹ اسٹروک سائیکلنگ: 10~50mm مختصر اسٹروک کے اندر طویل مدتی بار بار آپریشن کے لیے قابل اعتماد، مؤثر طریقے سے روایتی اسپلٹ سلنڈر اور بیرونی گائیڈ کے امتزاج کو تبدیل کرنا۔

   2.MXQ بمقابلہ MXS بمقابلہ MXH | کور ایس ایم سی سلائیڈ ٹیبل کا موازنہ

پیشہ ورانہ انتخاب کے اہم نکات

     -- بور سائز میچنگ: ورک پیس کے وزن اور تنصیب کی سمت کے مطابق مناسب بور کا سائز منتخب کریں۔ افقی بوجھ کو ریٹیڈ ویلیو کے 50% کے اندر اور ریٹیڈ ویلیو کے 25% کے اندر عمودی بوجھ کو مستحکم طویل مدتی آپریشن کو یقینی بنانے کے لیے کنٹرول کریں۔

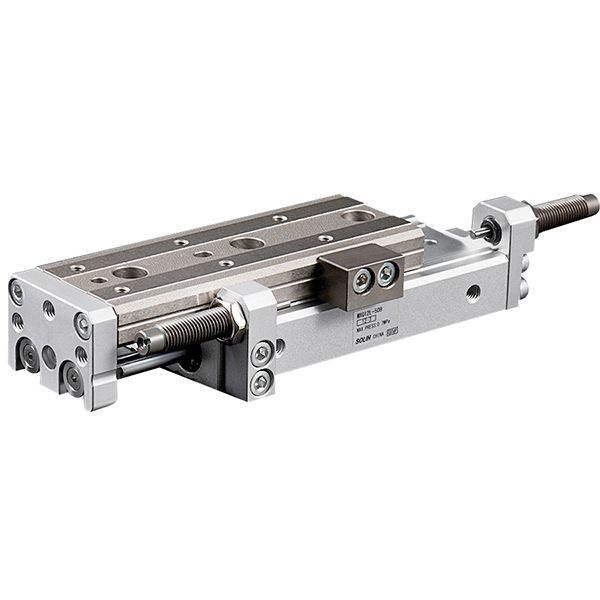

     -- اسٹروک سلیکشن اور مارجن ریزرویشن: ماڈل کے انتخاب کے دوران 5~10mm سٹروک مارجن محفوظ کریں۔ اگر درست اسٹروک کیلیبریشن کی ضرورت ہو تو AS/AT/A ٹھیک ایڈجسٹمنٹ لاحقہ (0~5mm ٹرمنگ) کو اپنایں۔

     -- لچکدار بڑھتے ہوئے انتخاب: افقی مواد کی ہینڈلنگ کے لیے نیچے کی تنصیب؛ لیٹرل فکسڈ انسٹالیشن کے لیے سائیڈ ماؤنٹنگ؛ Z-axis اسٹیکنگ اور ملٹی لیئر آلات اسمبلی کے لیے محوری بڑھتے ہوئے

     -- بفر کنفیگریشن آپٹیمائزیشن: روایتی کم رفتار آپریشن کے لیے معیاری ربڑ بفر۔ جب آپریٹنگ رفتار 300mm/s سے زیادہ ہو یا بوجھ کا وزن 5kg سے زیادہ ہو تو اختیاری ہائیڈرولک بفر انسٹال کریں (MXQ6 ماڈل کے لیے قابل اطلاق نہیں)۔

     -- پوزیشن کا پتہ لگانے کی ترتیب: M9B/M9N/A93 مقناطیسی سوئچ کے ساتھ ہم آہنگ۔ ڈوئل سائیڈ ایمبیڈڈ گرووز ڈوئل سوئچ انسٹالیشن کو سپورٹ کرتے ہیں تاکہ جگہ جگہ سگنل فیڈ بیک کو درست توسیع/واپس لینا ہو سکے۔

ایک جملے کا خلاصہ

     SOLH MXQ سیریز کی اقتصادی نیومیٹک سلائیڈ ٹیبل ہلکے وزن میں دوبارہ گردش کرنے والی بال گائیڈ اور ڈوئل پسٹن مربوط ڈھانچہ کو اپناتی ہے، جس میں الٹرا لائٹ پتلی باڈی، ±0.02 ملی میٹر مستحکم درمیانی درستگی اور کم لاگت ہوتی ہے، جو روایتی سلنڈر-جنرل اسمبلی لائٹ کے لیے بہترین لاگت مؤثر متبادل کے طور پر کام کرتی ہے۔
