برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

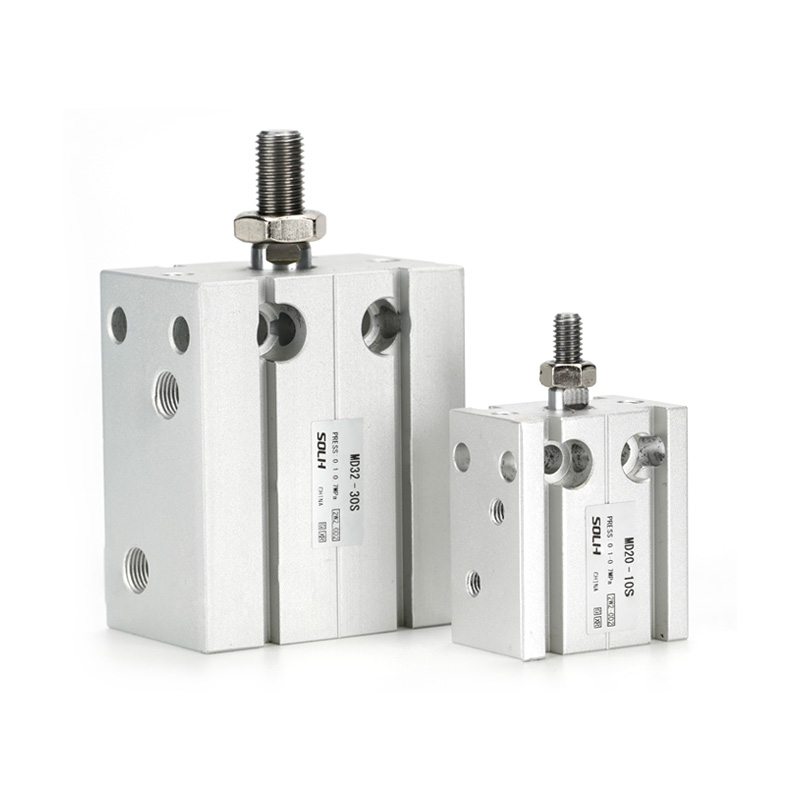

SOLH MD سیریز معیاری ملٹی پوزیشن فری ماؤنٹنگ منی ایچر سلنڈر ہے جس میں فل سرکل ماؤنٹنگ ہولز، انتہائی پتلی بلاک کی شکل اور صوابدیدی زاویہ کی تنصیب کی صلاحیت ہے۔ تنگ محدود آلات کی جگہ، اعلی کثافت لے آؤٹ اور ہلکے بوجھ کے وقفے وقفے سے اخراج اور پوزیشننگ ورک سٹیشن کے لیے ڈیزائن کیا گیا ہے۔
5 مکمل ذیلی ماڈلز سنگل/ڈبل راڈ، سنگل/ڈبل ایکٹنگ، فکسڈ/ایڈجسٹبل اسٹروک ڈیمانڈز کا احاطہ کرتے ہیں:
-- ایم ڈی: سنگل راڈ ڈبل ایکٹنگ (معیاری یونیورسل قسم)
-- MSD: سنگل راڈ سنگل ایکٹنگ (بہار میں توسیع)
-- MTD: سنگل راڈ سنگل ایکٹنگ (بہار میں پیچھے ہٹنا)
-- MDD: ڈبل راڈ ڈبل ایکٹنگ (اینٹی ٹورشن کوئی گردش نہیں)
-- MDJ: ڈبل راڈ ڈبل ایکٹنگ ریئر ایڈجسٹ اسٹروک کے ساتھ
|
پیرامیٹر آئٹم |
مکمل تفصیلات کی تفصیلات |
| معیاری بور سائز (ملی میٹر) |
6، 10، 16، 20، 25، 32 |
| معیاری اسٹروک کی لمبائی (ملی میٹر) |
5، 10، 15، 20، 25، 30، 40، 50، 60 |
| آپریشن موڈ |
ڈبل اداکاری: MD / MDD / MDJسنگل اداکاری: MSD / MTD |
| آپریٹنگ پریشر کی حد |
ڈبل ایکٹنگ: 0.1 ~ 1.0 MPa/سنگل ایکٹنگ: 0.2 ~ 1.0 MPa |
| برسٹ پروف ٹیسٹ پریشر |
1.5 ایم پی اے |
| محیطی آپریٹنگ درجہ حرارت |
-20℃ ~ +70℃ (ایئر پائپ لائن کے اندر کوئی برف نہیں) |
| پسٹن کی رفتار کی حد |
ڈبل ایکٹنگ: 30 ~ 500 mm/s سنگل ایکٹنگ: 50 ~ 500 mm/s |
| ایئر پورٹ تھریڈ |
بور 6/10: M5×0.8 بور 16/20/25/32: PT1/8 |
| مقناطیسی رنگ کا اختیار |
S لاحقہ = بلٹ ان مستقل مقناطیس، CMSH / DMSH مقناطیسی پوزیشن سوئچ کے ساتھ مطابقت رکھتا ہے |
1. مکمل 6 سمت کثیر پوزیشن بڑھتے ہوئے
- سلنڈر باڈی کے سامنے، پیچھے، بائیں، دائیں، اوپر اور نیچے تقسیم کیے گئے یکساں ٹیپ شدہ سوراخ؛ کسی بھی ہوائی جہاز اور کسی بھی زاویہ پر طے کیا جا سکتا ہے۔ ایک سے زیادہ سلنڈر ساتھ ساتھ متوازی ترتیب کابینہ کی جگہ کے استعمال کو زیادہ سے زیادہ کرتا ہے۔
2. الٹرا پتلا بلاک ہلکا پھلکا جسم
- معیاری گول باڈی سلنڈرز سے 30%~50% پتلی دیوار کی موٹائی، ڈائی کاسٹ لائٹ ویٹ ایلومینیم الائے مین باڈی چھوٹے میکانزم ڈیزائن کے لیے۔
3. خود چکنا کرنے والا پسٹن راڈ بیئرنگ
پسٹن راڈ پر انٹیگریٹڈ کم رگڑ خود چکنا کرنے والی بشنگ، آئل فری آپریشن، طویل سروس لائف اور مستحکم ہموار حرکت۔
4. معیاری مقناطیسی سوئچ بڑھتے ہوئے grooves
-- سلنڈر باڈی کے دونوں طرف وقف شدہ ٹریپیزائڈل سلائیڈ گرووز؛ بغیر کسی اضافی بریکٹ کے مقناطیسی ریڈ سوئچز کی آسان اسمبلی، جدا کرنا اور پوزیشن شفٹنگ۔
5. بلٹ ان فرنٹ ربڑ بفر پیڈ
-- راڈ اینڈ پر مربوط بفر اثر وائبریشن کو جذب کرتا ہے، آپریٹنگ شور کو کم کرتا ہے اور چھوٹے فکسچر اور ورک پیس کی حفاظت کرتا ہے۔
6. قابل توسیع ڈبل راڈ اور ایڈجسٹ اسٹروک ویریئنٹس
-- MDD ڈبل راڈ: مضبوط اینٹی ٹارشن کارکردگی، صفر روٹری ڈیفلیکشن، سائیڈ لوڈ کے نیچے مستحکم لکیری گائیڈنگ
-- MDJ ایڈجسٹ اسٹروک: اسٹروک کی حد ایڈجسٹمنٹ کے لیے ریئر فائن ٹیوننگ اسکرو، متغیر پوزیشننگ لمبائی کی ضروریات کے لیے لچکدار

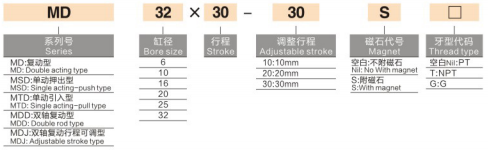

1. ماڈل 1: معیاری سنگل راڈ ڈبل ایکٹنگ MD16×30S
--MD = سیریز کوڈ، سنگل راڈ ڈبل ایکٹنگ کمپیکٹ سلنڈر
--16 = بور کا قطر (ملی میٹر)
-- 30 = بنیادی اسٹروک کی لمبائی (ملی میٹر)
--S = بلٹ ان مقناطیسی انگوٹی (خالی = کوئی مقناطیس نہیں)
2.ماڈل 2: ایڈجسٹ ڈبل راڈ MDJ20×20-10S
-- MDJ = ڈبل راڈ ڈبل ایکٹنگ ریئر اسٹروک ایڈجسٹمنٹ کے ساتھ
--20 = بور کا سائز (ملی میٹر)
-- 20 = فکسڈ بیس اسٹروک
-- 10 = سایڈست اضافی اسٹروک (کل سفر = 20 + 10 = 30 ملی میٹر)
-- S = بلٹ ان مقناطیسی رنگ اختیاری لاحقہ
| بور (ملی میٹر) |
پسٹن ایریا (ملی میٹر) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
1.0MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
28.3 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
78.5 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
201.1 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
314.2 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
490.9 |
|
32 |
804.2 |
160.8 |
321.7 |
482.5 |
562.9 |
804.2 |
1. بنیادی انتخاب کے فیصلے کے قواعد
-- خلائی پابندی کی ترجیح: تنگ تنصیب کیوٹی، گھنی ترتیب، کثیر زاویہ بڑھنے کی مانگ → ایم ڈی سیریز بلاک کومپیکٹ سلنڈر کا انتخاب کریں
-- لوڈ کنڈیشن اسکریننگ: خالص محوری لائٹ بوجھ بغیر سائیڈ ڈیفلیکشن کے → سٹینڈرڈ ایم ڈی سنگل راڈ؛ سائیڈ ٹورشن / آفسیٹ سائیڈ لوڈ موجود ہے → MDD ڈبل راڈ اینٹی روٹیشن ماڈل
-- اسٹروک ایڈجسٹمنٹ ڈیمانڈ: متغیر پوزیشننگ ٹریول کو ٹھیک حد کی ضرورت ہے → MDJ ایڈجسٹ اسٹروک ڈبل راڈ ویرینٹ
-- پوزیشن سگنل فیڈ بیک: PLC اسٹروک کا پتہ لگانے کے لیے CMSH/DMSH مقناطیسی سوئچ کے ساتھ S لاحقہ شامل کریں
2. عام صنعتی درخواست کے منظرنامے۔
-- 3C اور سیمی کنڈکٹر آٹومیشن: منی فکسچر کلیمپنگ، میٹریل پشنگ، کمپوننٹ کرمپنگ، درست پوزیشننگ اسٹیشنز
-- عام خودکار آلات: ورک پیس بلاک کرنا، اسٹیشن سوئچنگ، چھوٹے لکیری ریپروکیٹنگ میکانزم
-- گھریلو آلات اور ہارڈ ویئر اسمبلی: چھوٹا حصہ پریس فٹ، اسنیپ فاسٹننگ، مائیکرو گلو ڈسپنسنگ
-- پیکجنگ اور فوڈ مشینری: ہلکے بوجھ والے مواد کی ترسیل، پروڈکٹ کلیمپنگ، خودکار چھانٹنے والی علیحدگی
SOLH MD ملٹی ڈائریکشن فری ماؤنٹ کمپیکٹ سلنڈر سنگل/ڈبل راڈ، سنگل/ڈبل ایکٹنگ اور ایڈجسٹ اسٹروک MDJ ویریئنٹس پر مشتمل ہے جس میں مکمل 6 سائیڈ ماؤنٹنگ ہولز، بلٹ ان بفر اور آپشنل میگنیٹک رِنگ، انتہائی پتلا ہلکا پھلکا ڈیزائن لائٹ لوڈ پوزیشننگ، سیمی کنڈک اور سیمی کونکنگ، ایجیکٹنگ ہولز کے لیے مثالی ہے۔ آٹومیشن کا سامان.
