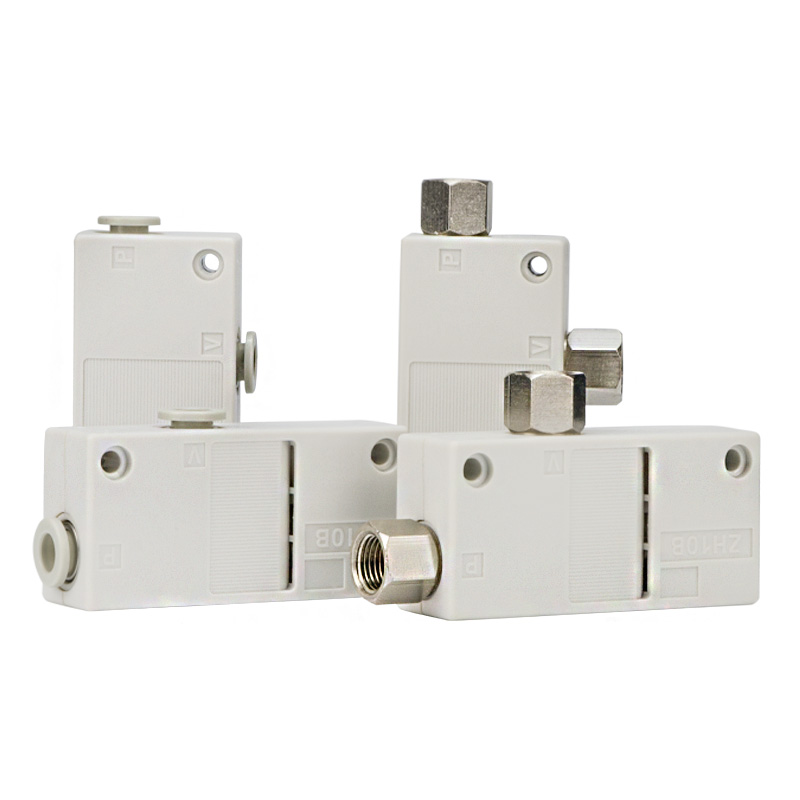

ZH‑B سیریز باکس کی قسم ویکیوم ایجیکٹر

SOLH ZH-B باکس ٹائپ سنگل اسٹیج ویکیوم ایجیکٹر بلٹ ان سائلنسر کے ساتھ، درآمد شدہ ZH-B کے ساتھ مطابقت رکھتا ہے۔ صرف 2 پورٹس (SUP/VAC)، کسی بیرونی سائلنسر کی ضرورت نہیں۔ S ہائی ویکیوم 88kPa/L ہائی فلو 48kPa ورژن، نوزلز Φ0.5-2.0mm، ایک ٹچ یا Rc تھریڈ آپشنز۔ زیادہ سے زیادہ سکشن فلو 6-90L/منٹ، ہلکا پھلکا PBT باڈی، کمپیکٹ آٹومیشن فکسچر اور روبوٹ پک اینڈ پلیس ایپلی کیشنز کے لیے مثالی ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

زیڈ ایچ‑B سیریز باکس کی قسم ویکیوم ایجیکٹر | بلٹ ان سائلنسر سنگل اسٹیج وینٹوری ویکیوم جنریٹر

برانڈ: SOLH by Richge Technology | ڈراپ ان تبدیلی درآمد شدہ ZH‑B سیریز کے ساتھ ہم آہنگ

1. پروڈکٹ کا جائزہ

ZH‑B باکس ٹائپ ویکیوم ایجیکٹر جسم کے اندر مربوط سائلنسر کے ساتھ سنگل اسٹیج وینچری اصول کو اپناتا ہے۔ صرف دو بندرگاہیں محفوظ ہیں: SUP سپلائی پورٹ اور VAC ویکیوم پورٹ، کوئی الگ ایگزاسٹ پورٹ نہیں۔ ایگزاسٹ ہوا بلٹ ان سائلنسر کے ذریعے براہ راست خارج ہوتی ہے۔ بیرونی سائلنسر کے بغیر انتہائی آسان تنصیب کی ضرورت ہے۔ طول و عرض اور کنکشن انٹرفیس میں درآمد شدہ ZH‑B کے ساتھ مکمل طور پر قابل تبادلہ۔ کارکردگی کے دو ورژن دستیاب ہیں: S ہائی-ویکیوم ٹائپ اور L ہائی فلو ٹائپ، مکمل نوزل سائز کے ساتھ۔ کمپیکٹ چھوٹے آٹومیشن فکسچر اور روبوٹ پک اینڈ پلیس ایپلی کیشنز کے لیے مثالی۔

ماڈل امتیاز

• زیڈ ایچ‑B باکس کی قسم: بلٹ ان سائلنسر، 2 پورٹس (SUP اور VAC)

• زیڈ ایچ‑D باڈی پورٹ شدہ قسم: کوئی بلٹ ان سائلنسر نہیں، بیرونی پائپنگ کے لیے 3 آزاد پورٹس SUP/VAC/EXH

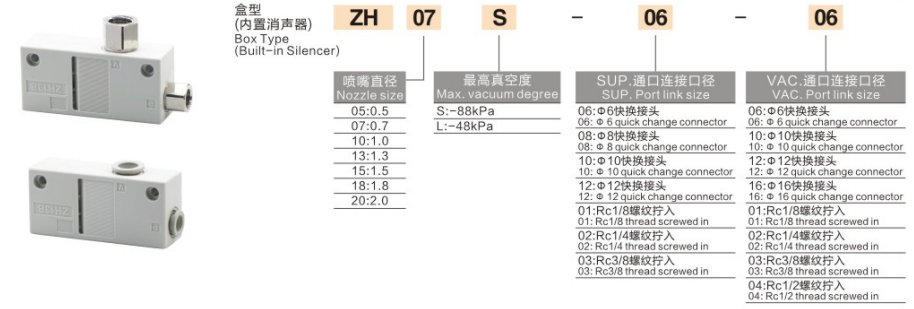

2. مکمل ماڈل کوڈنگ کی وضاحت

مثال:زیڈ ایچ07S‑06‑06

• زیڈ ایچ: سیریز کوڈ، بلٹ ان سائلنسر کے ساتھ باکس ٹائپ ویکیوم ایجیکٹر

• 07: نوزل سائز کا کوڈ

• S/L: زیادہ سے زیادہ ویکیوم خصوصیت. S = ہائی ویکیوم؛ L = ہائی بہاؤ

• 06: SUP سپلائی پورٹ کنکشن سائز

• 06: VAC ویکیوم پورٹ کنکشن کا سائز

نوزل کوڈ	نوزل بور
05	Φ0.5 ملی میٹر
07	Φ0.7 ملی میٹر
10	Φ1.0 ملی میٹر
13	Φ1.3 ملی میٹر
15	Φ1.5 ملی میٹر
18	Φ1.8 ملی میٹر
20	Φ2.0 ملی میٹر

پورٹ کوڈ ریفرنس ٹیبل

پورٹ کوڈ	انٹرفیس کی قسم
06	Φ6 ون ٹچ فٹنگ
08	Φ8 ون ٹچ فٹنگ
10	Φ10 ون ٹچ فٹنگ
12	Φ12 ون ٹچ فٹنگ
16	Φ16 ون ٹچ فٹنگ
01	Rc1/8 خاتون دھاگہ
02	Rc1/4 خاتون دھاگہ
03	Rc3/8 خاتون دھاگہ
04	Rc1/2 خاتون دھاگہ

آرڈر کی مثال: ZH10S‑08‑10
بلٹ ان سائلنسر کے ساتھ ZH باکس ٹائپ ویکیوم ایجیکٹر، Φ1.0mm نوزل، S ہائی ویکیوم گریڈ؛ سپلائی پورٹ Φ8 ون ٹچ فٹنگ، ویکیوم پورٹ Φ10 ون ٹچ فٹنگ۔

3. بنیادی کارکردگی کے فوائد

• انٹیگریٹڈ بلٹ ان سائلنسر: کسی بیرونی سائلنسر کی ضرورت نہیں۔ خارجی ہوا کو اندرونی خاموشی کے ڈھانچے کے ذریعے خارج کیا جاتا ہے۔ کم اسپیئر پارٹس، کم شور اور جگہ کی بچت۔

• سادہ وائرنگ کے لیے صرف 2 پورٹس: صرف SUP ایئر سپلائی پورٹ اور VAC ویکیوم پورٹ، کوئی علیحدہ EXH ایگزاسٹ پورٹ نہیں۔ محدود کمپیکٹ تنصیب کی جگہ کے لئے کامل.

• دوہری کارکردگی کے ورژن اختیاری

￮ S ہائی ویکیوم (-88kPa): اسٹیل شیٹ، شیشہ، پی سی بی اور پلاسٹک ہاؤسنگ جیسے اچھی طرح سے سیل شدہ ورک پیس کے لیے مضبوط جذب قوت۔

￮ L ہائی فلو (-48kPa): ویکیوم رساو کی تلافی کے لیے بڑا سکشن فلو، کاغذ، فلم، کارٹن اور فوم سمیت سانس لینے کے قابل غیر محفوظ مواد کے لیے موزوں ہے۔

• ایک سے زیادہ پورٹ انتخاب: گھریلو مشینوں کے لیے وسیع پیمانے پر استعمال ہونے والی میٹرک ون ٹچ فٹنگز۔ برآمدی سامان کے لیے آر سی خاتون تھریڈ ورژن۔

• ہلکا پھلکا پی بی ٹی جسم: انٹیگرلی مولڈ PBT نوزل، کم وزن، چھوٹے روبوٹ EOAT کے لیے موزوں۔ براہ راست سکرو بڑھتے ہوئے یا بریکٹ کی تنصیب کی حمایت کرتا ہے.

• تیل سے پاک آپریشن: صرف خشک فلٹر شدہ کمپریسڈ ہوا کی ضرورت ہے، تیل کی دھند پھسلن منع ہے۔

4. معیاری تکنیکی تفصیلات

پیرامیٹر آئٹم	تفصیلات
کام کرنے کا اصول	سنگل اسٹیج وینچری منفی دباؤ
ورکنگ میڈیم	خشک فلٹر شدہ کمپریسڈ ہوا، تیل کی فراہمی ممنوع ہے۔
ہوا کے دباؤ کی حد کی فراہمی	0.25~0.6MPa، زیادہ سے زیادہ 0.7MPa
محیطی درجہ حرارت	5~60℃، بغیر آئسنگ کے ہوا کا ذریعہ
باڈی اسٹائل	بلٹ ان سائلنسر کے ساتھ باکس کی قسم، 2 پورٹس (SUP/VAC)
ایس ہائی ویکیوم الٹیمیٹ ویکیوم	-88kPa
L ہائی فلو الٹیمیٹ ویکیوم	-48kPa

0.5MPa سپلائی پریشر پر حوالہ کارکردگی

ماڈل	نوزل	زیادہ سے زیادہ سکشن فلو L/منٹ	ہوا کی کھپت L/منٹ	تجویز کردہ سکشن کپ
زیڈ ایچ05S-xx-xx	0.5 ملی میٹر	6	13	Φ2 ~ 13 ملی میٹر
زیڈ ایچ07S-xx-xx	0.7 ملی میٹر	12	27	Φ2 ~ 20 ملی میٹر
زیڈ ایچ10S-xx-xx	1.0 ملی میٹر	26	52	Φ2 ~ 32 ملی میٹر
زیڈ ایچ13S-xx-xx	1.3 ملی میٹر	40	88	Φ2 ~ 50 ملی میٹر
زیڈ ایچ15S-xx-xx	1.5 ملی میٹر	58	117	Φ2 ~ 100 ملی میٹر
زیڈ ایچ18S-xx-xx	1.8 ملی میٹر	76	165	Φ2 ~ 125 ملی میٹر
زیڈ ایچ20S-xx-xx	2.0 ملی میٹر	90	201	Φ2 ~ 150 ملی میٹر

5. ZH‑B باکس کی قسم VS ZH‑D باڈی پورٹ شدہ قسم

موازنہ آئٹم	زیڈ ایچ‑B باکس کی قسم (بلٹ ان سائلنسر)	زیڈ ایچ‑D باڈی پورٹ شدہ قسم
پورٹ کی مقدار	2 پورٹس: SUP + VAC؛ بلٹ ان سائلنسر کے ذریعے خارج ہونے والا اخراج	3 آزاد بندرگاہیں SUP/VAC/EXH، کوئی بلٹ ان سائلنسر نہیں۔
سائلنسر	سائلنسر مربوط، استعمال کے لیے تیار ہے۔	EXH پورٹ کو بیرونی سائلنسر کو جوڑنا چاہیے، ورنہ زیادہ شور
تنصیب کی جگہ	کومپیکٹ لے آؤٹ، کم سے کم پائپنگ، چھوٹے فکسچر کے لیے مثالی۔	ایگزاسٹ پائپ لائن کے لیے مختص اضافی جگہ
درخواست کے منظرنامے۔	چھوٹا فکسڈ فکسچر، اسپیس لمیٹڈ اسٹیشن، کوئی سنٹرلائز ایگزاسٹ کی ضرورت نہیں ہے۔	روبوٹ EOAT، سنٹرلائزڈ ایگزاسٹ ڈسچارج، ملٹی ایجیکٹر متوازی ماڈیول

6. انتخاب کی رہنمائی

• S/L ورژن کا انتخاب

￮ ✅ S ہائی ویکیوم: ہموار مہر بند ورک پیس جس میں مضبوط جذب قوت کی ضرورت ہوتی ہے۔

￮ ✅ ایل ہائی فلو: لیکی ورک پیس جیسے کارٹن، فلم، فیبرک، بڑا بہاؤ ویکیوم کے رساو کی تلافی کرتا ہے۔

• نوزل بور کا انتخاب: کل سکشن کپ جذب کرنے والے علاقے کی بنیاد پر منتخب کریں۔ بڑی نوزل زیادہ بہاؤ اور زیادہ ہوا کی کھپت لاتی ہے۔ کمپریسڈ ہوا کے فضلہ کو روکنے کے لیے بڑے نوزل سے پرہیز کریں۔

• پورٹ سلیکشن: گھریلو آٹومیشن کے لیے میٹرک ون ٹچ فٹنگز (06/08/10)؛ ایکسپورٹ مشینوں کے لیے آر سی تھریڈ (01/02)۔

• ویکیوم کا پتہ لگانا: کوئی بلٹ ان پریشر سینسر نہیں۔ ویکیوم سرکٹ میں زیڈ ایس ای ویکیوم پریشر سوئچ کو ویکیوم کی تصدیق یا حصہ الارم غائب ہونے کے لیے انسٹال کریں۔

7. معیاری نیومیٹک سرکٹ

AFC ایئر سورس سروس یونٹ (آئل مسٹ یونٹ منع ہے) → 3/2 سولینائیڈ والو → ZH‑B کا SUP سپلائی پورٹ؛ VAC ویکیوم پورٹ → ZFC ویکیوم فلٹر → ویکیوم سکشن کپ۔

8. اہم آپریشن نوٹس

• آئل مسٹ چکنا کرنے والا سختی سے ممنوع ہے۔ تیل کی آلودگی چھوٹے نوزل کو روک دے گی اور سکشن فورس کو کم کر دے گی۔

• ZFC ویکیوم فلٹر دھول کو روکنے اور نوزل کی حفاظت کے لیے ویکیوم سائیڈ پر نصب کیا جانا چاہیے۔

• تجویز کردہ سپلائی پریشر: 0.4~0.5MPa۔ 0.6MPa مکمل دباؤ کے تحت طویل مدتی مسلسل آپریشن کی سفارش نہیں کی جاتی ہے۔

• ایجیکٹر اور سکشن کپ کے درمیان نلی کو جتنا ممکن ہو چھوٹا رکھیں، تیز ویکیوم رسپانس کے لیے پائپ لائن کا حجم کم کریں۔

• بلٹ ان سائلنسر عنصر طویل عرصے تک استعمال کے بعد دھول جمع کرے گا۔ سکشن گرنے کے بعد سائلنسر عنصر کو صاف کریں یا تبدیل کریں۔
