VM1 (VM100) سیریز منی 2/3 پورٹ مکینیکل پاپیٹ والو

برانڈ: SOLH از رچج ٹیکنالوجی

 مصنوعات کی پوزیشننگ

     VM1 (VM100) سیریز ایک چھوٹا 2/3 پورٹ مکینیکل پاپیٹ والو ہے جو SMC اصل ماڈلز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ یہ الٹرا کمپیکٹ ہلکا پھلکا خاکہ، ویکیوم اور مثبت دباؤ کو ڈھکنے والی وسیع آپریٹنگ پریشر رینج، اور بہت زیادہ قابل تبادلہ ایکچیویٹر ہیڈز کے ساتھ قابل اعتماد پاپیٹ سیلنگ ڈھانچہ اپناتا ہے۔ بڑے پیمانے پر سامان کی پوزیشن کا پتہ لگانے، اسٹروک کی حد سینسنگ، دستی جاگ آپریشن اور کمپیکٹ آٹومیٹڈ مشینری پر چھوٹے ایئر سرکٹ سوئچنگ کے لیے استعمال کیا جاتا ہے۔

بنیادی تکنیکی تفصیلات (VM100 / VM1 سیریز)

  1 بنیادی پیرامیٹرز

     -- سرکٹ کی اقسام: 2-پورٹ (NC / NO)، 3-پورٹ (N.C. / N.O.)

     -- ڈھانچہ: سخت سگ ماہی کارکردگی کے ساتھ براہ راست ایکٹنگ پاپیٹ کی قسم

     -- قابل اطلاق سیال: کمپریسڈ ہوا، غیر فعال گیس

     --آپریٹنگ پریشر کی حد: -100kPa ~ 1.0MPa (ویکیوم ہم آہنگ)

     -- محیطی اور درمیانہ درجہ حرارت: -5 ~ +60℃ (کوئی اندرونی برف نہیں)

     -- پورٹ تھریڈ سائز: M5, Rc1/8 (NPT1/8 اور G1/8 اختیاری)

     -- بہاؤ کی گنجائش: Cv=0.11، موثر سیکشنل ایریا 2.5mm²

     --نیٹ وزن: سائیڈ پورٹ ورژن 60 گرام، نیچے پورٹ ورژن 67 جی (الٹرا ہلکا پھلکا)

     - پائپنگ لے آؤٹ کے اختیارات: سائیڈ پورٹ، نیچے کی بندرگاہ

     -- لیبریکیشن کی ضرورت: چکنا کرنے سے پاک آپریشن

  2. مجموعی ابعاد

     -- سائیڈ پورٹ ماڈل: 11 × 36 × 16 ملی میٹر

     -- نیچے پورٹ ماڈل: 11 × 28 × 25 ملی میٹر

 سرکٹ ڈیفینیشن اور ورکنگ لاجک (3-پورٹ / 2-پورٹ)

   1. 3-پورٹ کی قسم (VM13x، سب سے زیادہ مقبول) · پورٹ 1(P): ایئر سپلائی انلیٹ

     -- پورٹ 2(A): کنٹرول آؤٹ پٹ

     --پورٹ 3(R): ایگزاسٹ پورٹ

     -- عام طور پر بند NC: غیر فعال → P A سے کٹا ہوا، A R سے منسلک

     -- عام طور پر کھلا نمبر: غیر فعال → P A سے جڑا ہوا، A R سے کٹ گیا۔

   2. 2-پورٹ کی قسم (VM12x)

     -- پورٹ 1(P): فلوئڈ ان پٹ

     --پورٹ 2(A): کنٹرول آؤٹ پٹ

     --عام طور پر بند منطق: دبانے پر ہوا کا راستہ کھل جاتا ہے، رہائی کے بعد کٹ جاتا ہے۔

قابل تبادلہ ایکچیویٹر ہیڈز کی مکمل رینج

 1. بنیادی سیدھی پلنجر کی قسم

     --VM130/VM120: معیاری 4.8mm اسٹروک پلنگر

     -- VM130U / VM120U: مختصر 2.5 ملی میٹر اسٹروک پلنگر

 2. پش بٹن کی قسم (دستی جاگ آپریشن)

     --VM132/VM122: فلیٹ معیاری پش بٹن

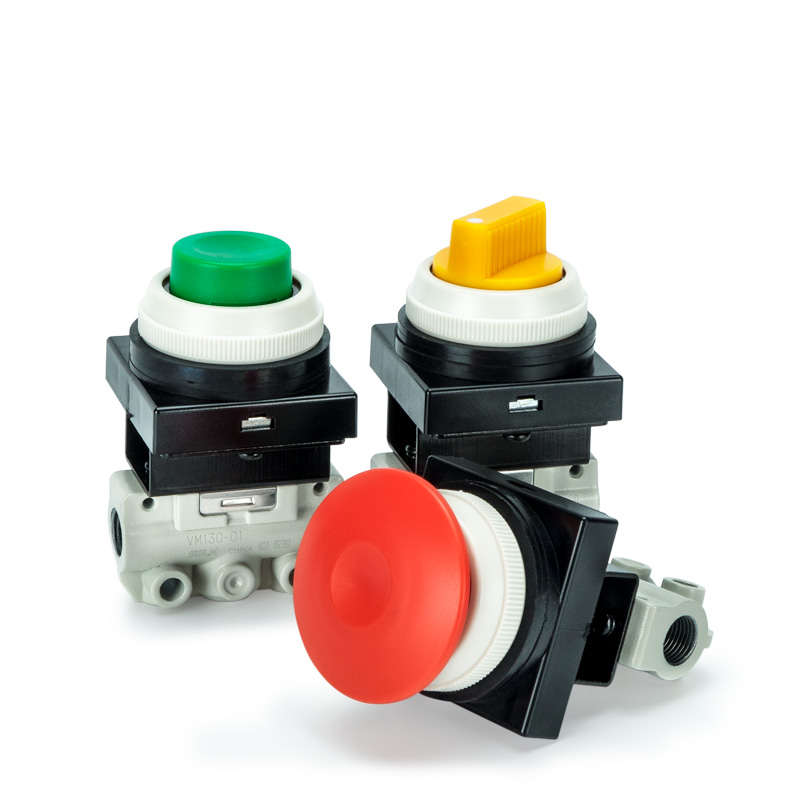

     -- VM132Y / VM122Y: ایمرجنسی اسٹاپ اور زیادہ مرئیت کے لیے پیلا مشروم کا سر

     --VM132G/VM122G: سبز اشارے کا پش بٹن

  3. رولر لیور کی قسم (اسٹروک اور حد کا پتہ لگانا)

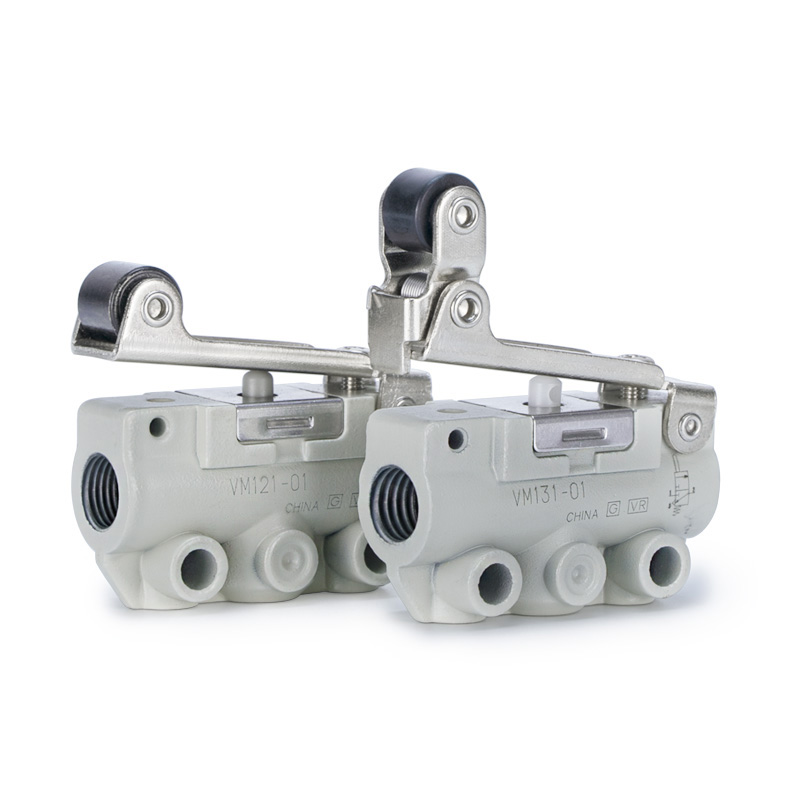

     --VM131/VM121: معیاری سیدھا رولر لیور

     --VM131U/VM121U: مختصر سفری رولر لیور

     -- VM133 / VM123: یک طرفہ اینٹی ریباؤنڈ رولر لیور

  4. اختیاری اضافی ایکچیوٹرز

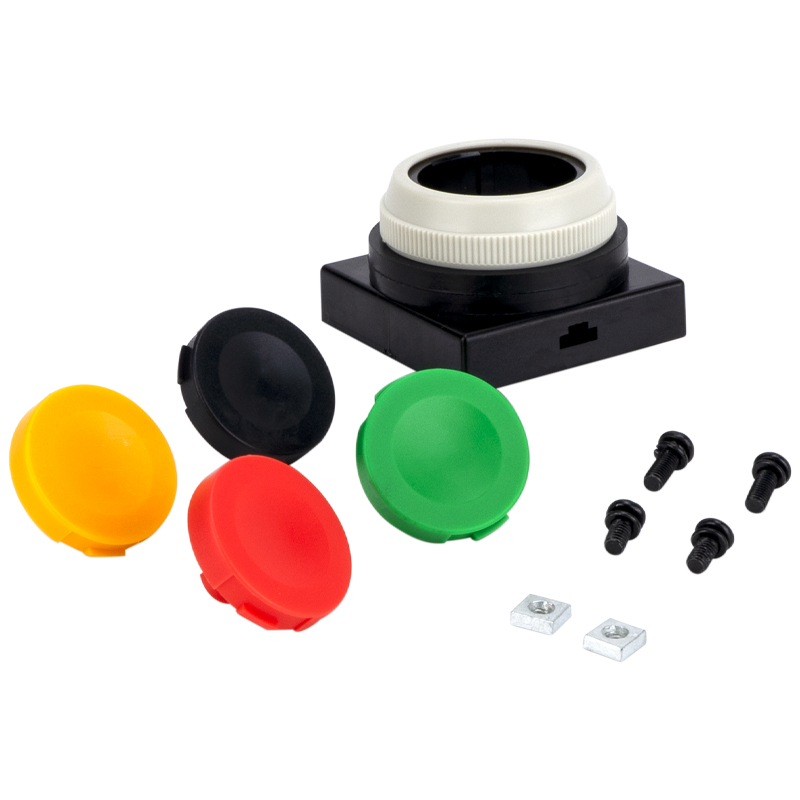

     ہینج لیور، ٹوگل لیور، لاک ایبل روٹری نوب اور زیادہ حسب ضرورت ٹرگر ہیڈز

 ماڈل کوڈ کی وضاحت

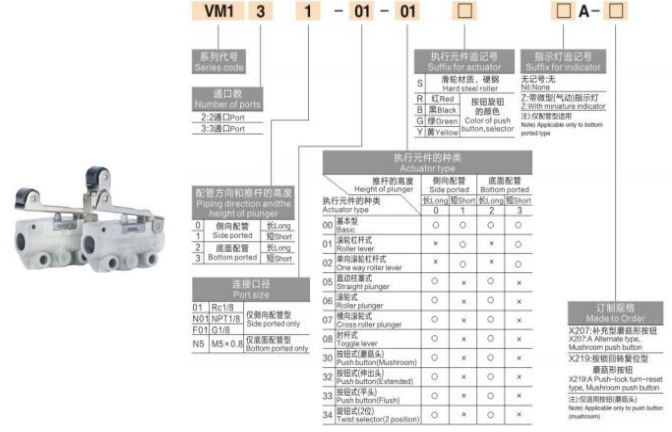

  1.  (مثال: VM131-01-01A)

     --VM131: 3-پورٹ سرکٹ + رولر لیور ایکچیویٹر

     -- 01: پورٹ تھریڈ کوڈ (M5=M5؛ Rc1/8=01؛ NPT1/8=N01؛ G1/8=F01)

     -- 01: سائیڈ پورٹ لے آؤٹ (02 = نیچے پورٹ لے آؤٹ)

     -- لاحقہ کوڈ: A=معیاری؛ Y = پیلا مشروم؛ جی = سبز بٹن؛ U=شارٹ اسٹروک

  2. عام معیاری ماڈلز

     --VM131-01-01A: 3-پورٹ رولر لیور، Rc1/8، سائیڈ پورٹ (سب سے زیادہ استعمال شدہ)

     --VM132-M5-00A: 3-پورٹ فلیٹ پش بٹن، M5 تھریڈ، نیچے کی بندرگاہ

     -- VM130U-01-N01Y: 3-پورٹ شارٹ پلنجر، NPT1/8، پیلا مشروم ایمرجنسی ہیڈ

بنیادی مصنوعات کے فوائد

     -- انتہائی چھوٹی اور الٹرا لائٹ: 11 ملی میٹر تنگ چوڑائی کے ساتھ صرف 60 گرام، اندرونی مشین ایمبیڈنگ اور گھنے پینل اسٹیکنگ کی تنصیب کے لیے بہترین

     -- وسیع عالمگیر دباؤ کی حد: کثیر مقصدی سرکٹ کنٹرول کے لیے 1.0MPa تک کے مکمل ویکیوم کے ساتھ ہم آہنگ

     -- پائیدار پاپیٹ سیلنگ ڈھانچہ: بہترین ہوا کی تنگی، طویل سروس لائف اور مضبوط دھول کی آلودگی کے خلاف مزاحمت

     -- لچکدار پائپنگ اور ماؤنٹنگ: سائیڈ / نیچے پورٹ آپشنز، سائیڈ ماؤنٹنگ، نیچے ماؤنٹنگ، اختیاری بریکٹ بیس (VM1-B)

     -- لیبریکیشن فری ڈیزائن: کم دیکھ بھال کی لاگت اور صاف ایئر لوپ آپریشن

     --مکمل ایکچوایٹر پورٹ فولیو: دستی جاگ، اسٹروک کی حد، حفاظتی ایمرجنسی اسٹاپ اور تمام مکینیکل ٹرگر ورکنگ منظرناموں سے میل کھاتا ہے۔

عام درخواست کے منظرنامے۔

     --مشین اسٹروک کی حد کے سوئچز: سلنڈر فل اسٹروک پوزیشن فیڈ بیک کا پتہ لگانا

     -- دستی جاگ اور آلات کی کمیشننگ: پینل پش بٹن دستی ٹیسٹ ایئر سرکٹس

     -- سیفٹی انٹرلاک اور ایمرجنسی اسٹاپ لوپس: مشین کی حفاظت کے لیے پیلا مشروم ہیڈ ایکچیویٹر

     --منی جیگس اور کلیمپنگ فکسچر: کلیمپ/انکلیمپ نیومیٹک سوئچنگ

     --ویکیوم کنٹرول سرکٹس: -100kPa ویکیوم حالت کے تحت مستحکم سوئچنگ

     --جنرل آٹومیشن کا سامان: مکینیکل ٹرگر ایئر سگنل اور پوزیشن فیڈ بیک سرکٹس

ایک جملے کا خلاصہ

     SOLH VM1 چھوٹے مکینیکل پاپیٹ والو میں الٹرا لائٹ 60g کمپیکٹ باڈی، قابل بھروسہ پاپیٹ سیلنگ، مکمل ویکیوم ~ 1.0MPa آپریٹنگ رینج، ڈوئل سائیڈ/باٹم پورٹ لے آؤٹ اور مکمل قابل تبادلہ ایکچیویٹر ہیڈز شامل ہیں، جو تمام آٹومیٹک چھوٹے چھوٹے ایئر ویلو ٹرگر کے لیے ترجیحی آٹومیٹک کنٹرول آلات کے طور پر کام کرتے ہیں۔
