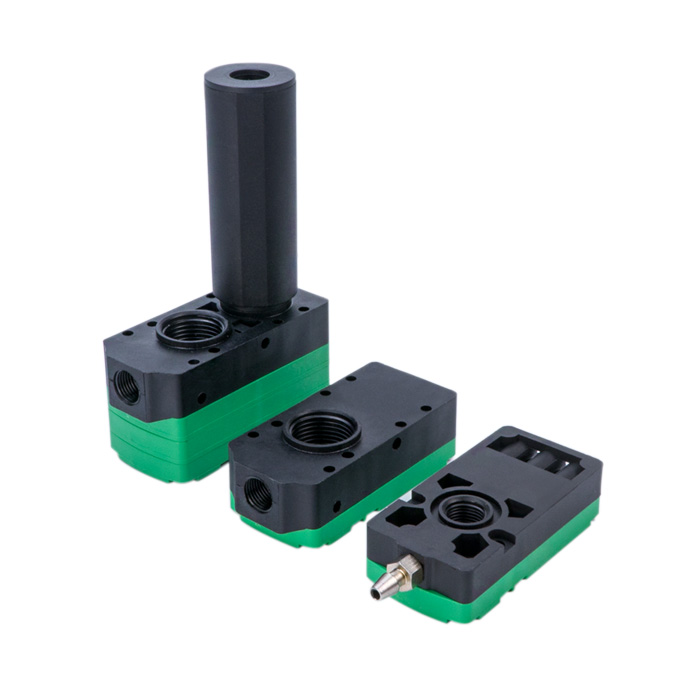

PBM/PBX سیریز ملٹی سٹیج ویکیوم جنریٹر

پی بی ایم / پی بی ایکس سیریز منی ملٹی اسٹیج ملٹی انرجی ویکیوم ایجیکٹر | پیاب اسٹائل اسٹیک ایبل ویکیوم جنریٹر

برانڈ: SOLH by Richge Technology | انتہائی پتلا اسٹیک ایبل 2-اسٹیج وینٹوری ویکیوم جنریٹر

1. پروڈکٹ کا جائزہ

   پی بی ایم / پی بی ایکس پیاب طرز کے منی ٹو اسٹیج ڈفیوزنگ ملٹی اسٹیج ویکیوم جنریٹر ہیں، جنہیں ملٹی انرجی ویکیوم جنریٹر بھی کہا جاتا ہے۔ وہ انتہائی پتلی ہلکے وزن والے جسم کے ساتھ ماڈیولر اسٹیک ایبل ڈیزائن کو اپناتے ہیں۔ PBM معیاری بلٹ ان سائلنسر ورژن ہے، جبکہ PBX کمپاؤنڈ بیرونی سائلنسر قسم ہے۔ تین فنکشنل ورژن دستیاب ہیں: ٹائپ اے والو لیس، سپلائی والو کے ساتھ ٹائپ بی، ٹائپ سی مکمل ملٹی انرجی انٹیگریٹڈ ماڈل۔

  بنیادی پوزیشننگ: کومپیکٹ فوٹ پرنٹ، کم ہوا کی کھپت اور بڑے سکشن فلو۔ ایک سے زیادہ سکشن کپ کے لیے آزاد کنٹرول کے ساتھ ملٹی لیئر مینی فولڈ اسٹیکنگ کو سپورٹ کرتا ہے۔ فوم سکشن کپ کے ساتھ روبوٹ EOAT، پیلیٹائزنگ اور غیر محفوظ ورک پیس کے لیے مثالی۔

      • پی بی ایم اسٹینڈرڈ منی: بلٹ ان سائلنسر، سلم باڈی، کم شور، سنگل یونٹ یا اسٹیکڈ اسمبلی کے لیے موزوں

      • پی بی ایکس ایکس منی کمپاؤنڈ کی قسم: ہٹانے کے قابل بیرونی سائلنسر کارتوس، اعلی حتمی ویکیوم، بڑا بہاؤ اور بہتر گرمی کی کھپت، ہائی سائیکل مسلسل آپریشن کے لیے ڈیزائن کیا گیا ہے

  سائز کے درجات: 5/10/20/30۔ نمبر مساوی ویکیوم پمپ پاور ریٹنگ (0.05~0.3kW) کی نمائندگی کرتا ہے۔ فنکشنل ورژن: ایک بنیادی والو لیس، بی انٹیگریٹڈ سپلائی والو، C مکمل ملٹی انرجی ماڈل (سپلائی والو + بریک والو + ویکیوم پریشر کا پتہ لگانے + ایڈجسٹ ویکیوم بریک تھروٹل)۔

2. ماڈل کوڈنگ کا اصول

  مثال: PBM10-B-K15L-FN / PBX20-C-K15M-ایف این

     • پی بی ایم / پی بی ایکس

￮ پی بی ایم: بلٹ ان سائلنسر کے ساتھ معیاری منی قسم

￮ پی بی ایکس: بیرونی سائلنسر کارتوس کے ساتھ کمپاؤنڈ X-mini قسم

     • 10: سائز کوڈ (5/10/20/30)

￮ 5: مائیکرو چھوٹے بہاؤ، چھوٹے اجزاء

￮ 10: چھوٹے درمیانے بہاؤ، 3C چھوٹے حصوں

￮ 20: میڈیم فلو بیسٹ سیلر، کارٹن، فلم اور فوم سکشن کپ

￮ 30: بڑا بہاؤ، بڑے رقبے کی غیر محفوظ شیٹ اور پیلیٹائزنگ

     • A/B/C: فنکشنل ورژن

￮ A: والولیس بنیادی یونٹ، صرف جنریٹر باڈی، بیرونی سولینائیڈ والو کے ذریعے کنٹرول کیا جاتا ہے۔

￮ بی: سنگل والو ورژن، بلٹ ان سپلائی سولینائیڈ والو، اختیاری یک طرفہ پریشر ہولڈنگ والو، قدرتی ویکیوم ریلیز

￮ C: مکمل ملٹی انرجی ورژن، سپلائی والو + ویکیوم بریک والو + ڈیجیٹل ویکیوم پریشر سوئچ + ایڈجسٹ ایبل بلو تھروٹل

     • K1: والو کا مجموعہ کوڈ، K1 = عام طور پر بند سپلائی والو + عام طور پر بند بریک والو

     • 5/6: کوائل وولٹیج: 5=DC24V، 6=DC12V

     • L/M: وائر لیڈ تفصیلات

     • ایف این: پریشر سوئچ آؤٹ پٹ (NPN/PNP، یونٹ اختیاری kPa/inHg)

  ترتیب دینے کی مثال: PBM20-C۔ تعریف: PBM اسٹینڈرڈ بلٹ ان سائلنسر، سائز 20، ٹائپ سی فل ملٹی انرجی ماڈل، انٹیگریٹڈ سپلائی اینڈ بریک والو، ایڈجسٹ ویکیوم بریک اور ویکیوم ڈیٹیکشن الارم۔

3. پی بی ایم بمقابلہ پی بی ایکس کور فرق

4. ورژن A/B/C فنکشن کا موازنہ

5. تکنیکی تفصیلات کا خلاصہ

  کارکردگی @0.5MPa سپلائی پریشر

6. سلیکشن گائیڈ

  PBM یا PBX کا انتخاب کریں۔

     • ✅ پی بی ایم: محدود تنصیب کی جگہ، روبوٹ EOAT، باقاعدہ وقفے وقفے سے سائیکل، کوئی پھیلا ہوا سائلنسر درکار نہیں

     • ✅ پی بی ایکس: فوم سکشن کپ، غیر محفوظ کارٹن، طویل مسلسل آپریشن، زیادہ بہاؤ اور ویکیوم درکار ہے۔

  ورژن A/B/C منتخب کریں۔

     • ✅ ورژن C ملٹی انرجی: روبوٹ ایپلی کیشن، تیزی سے بلو آف ریلیز + غائب حصے کا پتہ لگانے کا الارم، بیرونی والوز اور پائپنگ کو کم کریں (ترجیحی)

     • ✅ ورژن بی: محدود بجٹ، کوئی بلو آف ویکیوم ریلیز نہیں، خود وزن کے ذریعہ جاری کردہ ورک پیس

     • ✅ ورژن اے: موجودہ بیرونی solenoid والو کے ساتھ فکسڈ فکسچر، سب سے کم خریداری لاگت

  اسٹیک ایبل مینیفولڈ فیچر (PBM/PBX کا کلیدی فائدہ)

     PBM5 16 تہوں تک اسٹیک کر سکتا ہے۔ PBM10 12 تہوں تک کو سپورٹ کرتا ہے۔ پی بی ایکس ایک ہی اسٹیکنگ کی صلاحیت کا اشتراک کرتا ہے۔ ہر پرت باہمی مداخلت کے بغیر آزاد ویکیوم سرکٹ کا مالک ہے، ایک اہم ہوا کی فراہمی کا اشتراک کرتا ہے۔ ملٹی اسٹیشن ٹرانسفر اور ملٹی نوزل ​​ماڈیولز کے لیے بہترین انتخاب۔

     سیل مواد: عام حالات کے لیے NBR؛ FKM فوڈ گریڈ یا ایسڈ / الکلی سنکنرن ماحول کے لیے۔

7. ٹائپ سی ملٹی انرجی ماڈل کے لیے نیومیٹک سرکٹ

     ایئر سورس → AFC ایئر فلٹر (تیل کی دھند ممنوع) → AR پریشر ریگولیٹر → PBM/PBX-C ایئر سپلائی پورٹ؛ ویکیوم پورٹ → ZFC ویکیوم فلٹر → سکشن کپ۔ دو DC24V سگنل کی تاریں PLC سے جڑتی ہیں: ایک ویکیوم جذب کنٹرول کے لیے، دوسری ایڈجسٹبل بلو آف ویکیوم بریک کے لیے۔ ویکیوم فیڈ بیک سگنل غائب / گرا ہوا ورک پیس کا پتہ لگانے کے لیے استعمال کیا جاتا ہے۔

8. آپریشن نوٹس

     • ہوا کی فراہمی خشک اور فلٹر ہونی چاہیے، آئل مسٹ چکنا کرنے والا منع ہے۔ تیل کی آلودگی دو مرحلے کی نوزلز کو روک دے گی۔

     • ZFC ویکیوم فلٹر کو ویکیوم پائپ لائن میں نصب کرنا ضروری ہے۔ دھول آسانی سے نوزلز کو روکتی ہے اور سکشن فورس کو کم کرتی ہے۔

     • پی بی ایکس بیرونی سائلنسر کارتوس مکمل طور پر انسٹال ہونا ضروری ہے؛ اسے ہٹانے سے بہت زیادہ آواز آتی ہے۔

     • ٹائپ سی ویکیوم بریک تھروٹل کو آہستہ آہستہ ایڈجسٹ کریں۔ ضرورت سے زیادہ کھلنے سے پتلی فلم اور کاغذی ورک پیس اڑا دیے جائیں گے۔

     • ملٹی یونٹ اسٹیکڈ مینی فولڈ اسمبلی کے لیے، تمام یونٹس کے لیے دباؤ کو مستحکم کرنے کے لیے مین ایئر سپلائی پائپ کو بڑا کریں۔

     • وسیع درجہ حرارت رواداری؛ اس بات کو یقینی بنائیں کہ کم درجہ حرارت کے حالات میں ہوا کے ذریعہ پر کوئی آئسنگ نہ ہو۔
