رچج ٹیکنالوجی SF6 سرکٹ بریکر کا تفصیلی تعارف

    رچج ٹیکنالوجی بنیادی طور پر کم وولٹیج سوئچ گیئر لوازمات ، ہائی وولٹیج سوئچ گیئر اجزاء ، اور انڈور/آؤٹ ڈور سرکٹ بریکر سیریز کی تیاری پر مرکوز ہے۔ مندرجہ ذیل حوالہ کے لئے SF6 سرکٹ توڑنے والوں کو پیشہ ورانہ تعارف فراہم کرتا ہے۔

I. SF6 سرکٹ بریکر کا بنیادی جائزہ

    SF6 سرکٹ بریکر ایک اعلی وولٹیج سرکٹ بریکر ہے جو سلفر ہیکسفلوورائڈ (SF6) گیس کو موصلیت اور آرک کو ختم کرنے والے درمیانے درجے کے طور پر استعمال کرتا ہے ، جو بجلی کے نظام کے ٹرانسمیشن اور تقسیم کے شعبوں میں وسیع پیمانے پر استعمال ہوتا ہے۔

بنیادی خصوصیات:

ins بہترین موصلیت کی کارکردگی: SF6 گیس کی موصلیت کی طاقت ہوا سے 2.5-3 گنا ہے ، جو سامان کے حجم کو نمایاں طور پر کم کرسکتی ہے۔

arc اعلی آرک-باہر نکالنے کی گنجائش: اعلی آرک کالم چالکتا ، مختصر آرک ٹائم (2-2.5 سائیکل) ، اور بڑی توڑنے کی گنجائش (80ka تک)۔

wire آگ کا خطرہ نہیں: SF6 گیس اعلی حفاظت کے ساتھ ناقابل پرستی ہے۔

long طویل خدمت کی زندگی: بجلی کی زندگی 25 سال سے زیادہ تک پہنچ سکتی ہے ، جس میں طویل بحالی کے چکر اور بحالی کی تعدد کم ہوسکتی ہے۔

ii. کام کرنے کا اصول اور ڈھانچہ

2.1 ورکنگ اصول

آرک کو باہر نکالنے کا طریقہ کار:

1. کھولنے کے دوران ، اے آر سی پیدا کرنے کے لئے متحرک اور جامد رابطے الگ ہوجاتے ہیں ، جس کی وجہ سے SF6 گیس اعلی درجہ حرارت پر ایس ، ایف ایٹموں اور مثبت/منفی آئنوں میں گل جاتا ہے۔

2. SF6 گیس کے مالیکیول منفی آئنوں کی تشکیل کے ل free مفت الیکٹرانوں پر قبضہ کرتے ہیں ، آرک کالم کی چالکتا کو کم کرتے ہیں اور آرک معدومیت کو تیز کرتے ہیں۔

3. آرک بجھانے کے بعد ، گیس اپنی اصل موصلیت کی حالت کو بحال کرتی ہے۔

گیس کی گردش:دباؤ گیس کی قسم یا خود توانائی کی قسم کے اصول کو اپنانا ، گیس کا بہاؤ پسٹن یا آرک انرجی کے ذریعے پیدا ہوتا ہے تاکہ تیزی سے آرک کو بجھا سکے اور موصلیت کو بحال کیا جاسکے۔

2.2 اہم ڈھانچہ

iii. رچج ٹیکنالوجی کے ذریعہ تیار کردہ SF6 سرکٹ توڑنے والوں کی اقسام اور تکنیکی پیرامیٹرز

3.1 اہم اقسام

1. ڈھانچے کے ذریعہ درجہ بند:

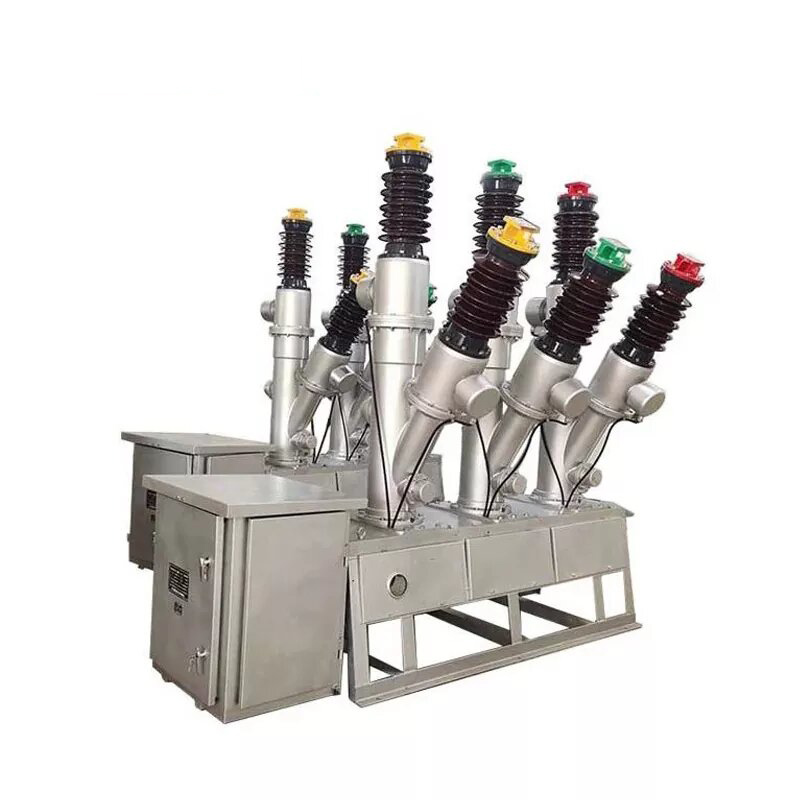

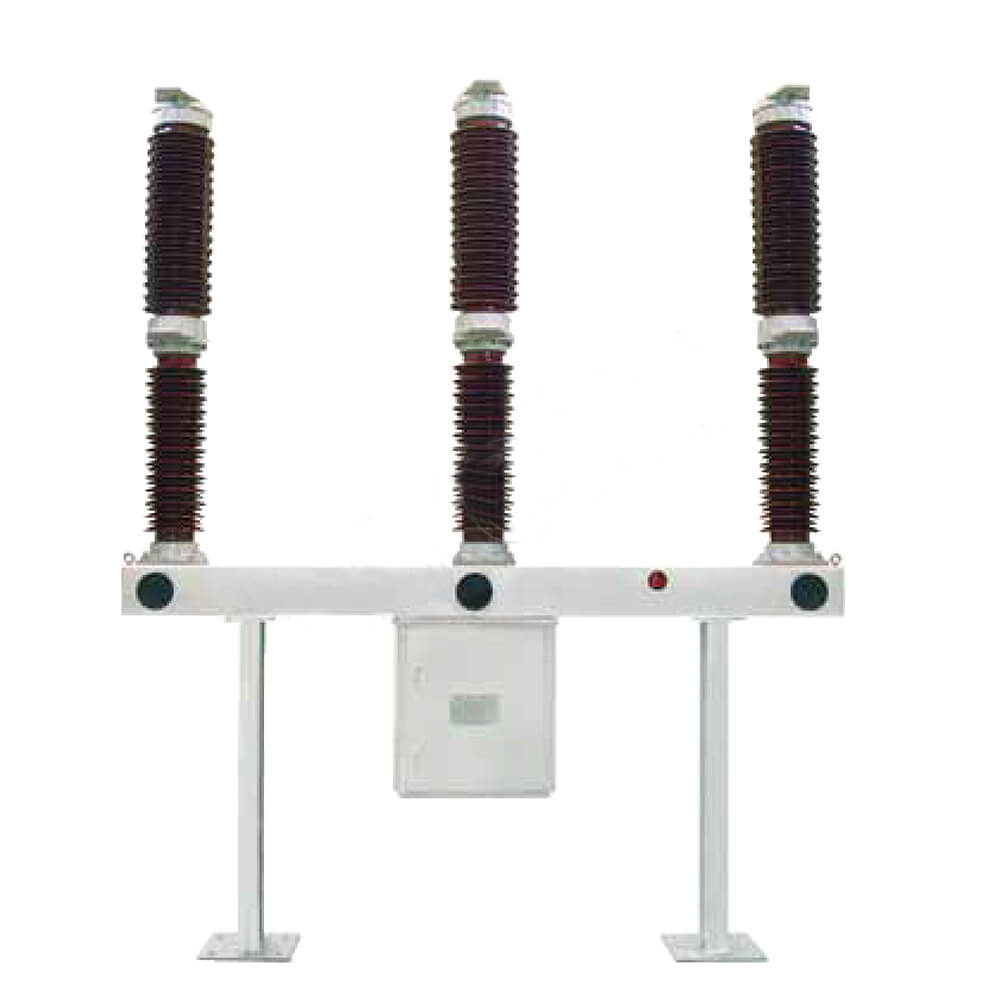

• چینی مٹی کے برتن کالم کی قسم: تین فیز آزاد ، بڑی مقدار ، بیرونی مقامات کے لئے موزوں (جیسے FA4-550 قسم)

• ٹینک کی قسم (فرش ٹینک کی قسم): تین فیز کامن ٹینک ، کمپیکٹ ڈھانچہ ، اچھی زلزلہ کارکردگی ، آسان بحالی

G GIS مشترکہ بجلی کے سامان میں سرکٹ بریکر: ایک مہر بند شیل میں منقطع ، گراؤنڈنگ سوئچ وغیرہ کے ساتھ مربوط

2. آرک-باہر نکالنے کے طریقہ کار کے ذریعہ درجہ بند:

• سنگل پریشر کی قسم: آرک کے اندر صرف ایک دباؤ چیمبر بجھانے والا ، سادہ ساخت ، وسیع پیمانے پر استعمال ہوتا ہے

• دوہری دباؤ کی قسم: اعلی اور کم پریشر ایئر چیمبرز کے ساتھ ، آرک کو بہتر بنانے کی بہتر کارکردگی لیکن پیچیدہ ڈھانچہ

3.2 کلیدی تکنیکی پیرامیٹرز

iv. SF6 سرکٹ بریکر کے فوائد اور اطلاق کے منظرنامے

4.1 مصنوعات کے فوائد

1. عمدہ بریکنگ کارکردگی: اے آر سی کو جلدی سے بجھا سکتا ہے ، شاید ہی کٹنگ اوور وولٹیج کو تیار کرے ، اور سامان اور لائنوں کی حفاظت کرے

2. اعلی وشوسنییتا: مہر بند ڈھانچہ بیرونی ماحول کے اثرات کو کم کرتا ہے ، جو مختلف سخت آب و ہوا کے حالات کے لئے موزوں ہے

3. کم شور: آپریشن کا شور 85db سے کم ہے ، جس سے کام کرنے والے ماحول کو بہتر بنایا جاتا ہے

4. چھوٹی منزل کا علاقہ: کمپیکٹ ڈھانچہ ، خاص طور پر شہری سب اسٹیشنوں اور جگہ پر مشتمل جگہوں کے لئے موزوں

5. اعلی ذہانت کی سطح: نگرانی کے نظام کو حقیقی وقت کی نگرانی میں گیس کثافت ، درجہ حرارت اور آپریشن کی حیثیت سے مربوط کرسکتے ہیں

4.2 درخواست کے منظرنامے

• پاور ٹرانسمیشن سسٹم: 500KV اور الٹرا ہائی وولٹیج ٹرانسمیشن لائنوں سے اوپر کا تحفظ اور کنٹرول

• سب اسٹیشن: اہم ٹرانسفارمرز اور بس بار کے تحفظ کے سامان کے طور پر استعمال کیا جاتا ہے

• صنعتی پاور گرڈ: بڑی فیکٹریوں ، بارودی سرنگوں ، وغیرہ میں خود فراہم کردہ پاور اسٹیشنوں کے لئے اعلی وولٹیج بجلی کی تقسیم۔

energy نیا انرجی گرڈ کنکشن: ونڈ فارموں اور فوٹو وولٹک پاور اسٹیشنوں میں بوسٹر اسٹیشنوں کے لئے تحفظ کا سامان

• شہری پاور گرڈ: کمپیکٹ GIS سوئچ گیئر کا بنیادی جزو

V. تنصیب اور بحالی کے مقامات

5.1 تنصیب کی ضروریات

1. فاؤنڈیشن کی تیاری:

• سطح کی خرابی <1 ملی میٹر/میٹر سامان استحکام کو یقینی بنانے کے لئے

• کامل گراؤنڈنگ سسٹم ، گراؤنڈنگ مزاحمت <0.5Ω

2. گیس کا علاج:

• گیس رساو کا پتہ لگانے سے پہلے تنصیب سے پہلے ، سالانہ رساو کی شرح <1 ‰ ہونی چاہئے

• 133PA سے نیچے خالی ہوجائیں اور 2 گھنٹے سے زیادہ رکھیں ، پھر کسی رساو کی تصدیق کے بعد کوالیفائیڈ SF6 گیس سے بھریں۔

• گیس بھرنے کا دباؤ مصنوعات کے دستی تقاضوں کی سختی سے پیروی کرتا ہے ، غلطی ± 0.02MPA کے اندر کنٹرول

3. میکانزم ایڈجسٹمنٹ:

• وقت اور بند کرنے کا وقت اور ہم آہنگی کی ایڈجسٹمنٹ تکنیکی ضروریات کو پورا کرتی ہے

• آپریٹنگ میکانزم جام کے بغیر لچکدار ہے

sign سگنل کی آراء کے ساتھ معاون سوئچ درست طریقے سے سوئچ کرتا ہے

5.2 بحالی کے طریقے

باقاعدہ معائنہ کی اشیاء:

خصوصی دیکھ بھال:

• گیس کی دوبارہ ادائیگی: جب دباؤ الارم کی قیمت پر گرتا ہے (عام طور پر درجہ بندی کے دباؤ سے 0.05MPA کم) ، بروقت گیس

• گیس کی تبدیلی: شدید غلطی کو توڑنے کے بعد ، گیس کے معیار کو چیک کریں اور اگر ضروری ہو تو اسے تبدیل کریں

• کثافت ریلے انشانکن: ہر 2-3 سال بعد انشانکن کا انعقاد کریں

ششم احتیاطی تدابیر اور حفاظت کے اقدامات

1. SF6 گیس کی خصوصیات:

• خالص ایس ایف 6 غیر زہریلا ہے ، لیکن آرک سڑن کی مصنوعات (جیسے ایس او 2 ، ایچ ایف) زہریلا ہیں ، لہذا بحالی کے دوران وینٹیلیشن ضروری ہے

skin جلد اور سانس کی نالی سے گیس سے رابطے سے پرہیز کریں ، اگر ضروری ہو تو حفاظتی سامان پہنیں

2. بحالی کی حفاظت:

first پہلے بجلی کو منقطع کرنا چاہئے ، بحالی سے پہلے بجلی اور زمین کی تصدیق نہیں کرنا چاہئے

S SF6 گیس کو جاری کرنے سے پہلے صفر گیج پریشر پر دباؤ کو کم کریں

intervormant اندرونی گیس ختم ہونے کو یقینی بنانے کے لئے سامان کھولنے کے بعد 15 منٹ سے زیادہ کے لئے جبری وینٹیلیشن

3. ماحولیاتی تحفظ کی ضروریات:

• SF6 ایک مضبوط گرین ہاؤس گیس ہے (جی ڈبلیو پی ویلیو 23900) ، لہذا اخراج کو سختی سے کنٹرول کیا جانا چاہئے

• فضلہ گیس کو ری سائیکل اور علاج کرنا ضروری ہے ، اور اسے براہ راست ماحول میں خارج نہیں کیا جانا چاہئے

vii. خلاصہ

    اس کی عمدہ موصلیت اور آرک کو باہر نکالنے کی کارکردگی کے ساتھ ، ایس ایف 6 سرکٹ بریکر جدید پاور سسٹم میں ہائی وولٹیج سوئچ گیئر کا مرکزی دھارے کا انتخاب بن گیا ہے ، خاص طور پر بڑے پیمانے پر ، اعلی وولٹیج لیول پاور ٹرانسمیشن اور تقسیم کے منظرناموں کے لئے موزوں ہے۔
