برانڈ: SOLH از رچج ٹیکنالوجی

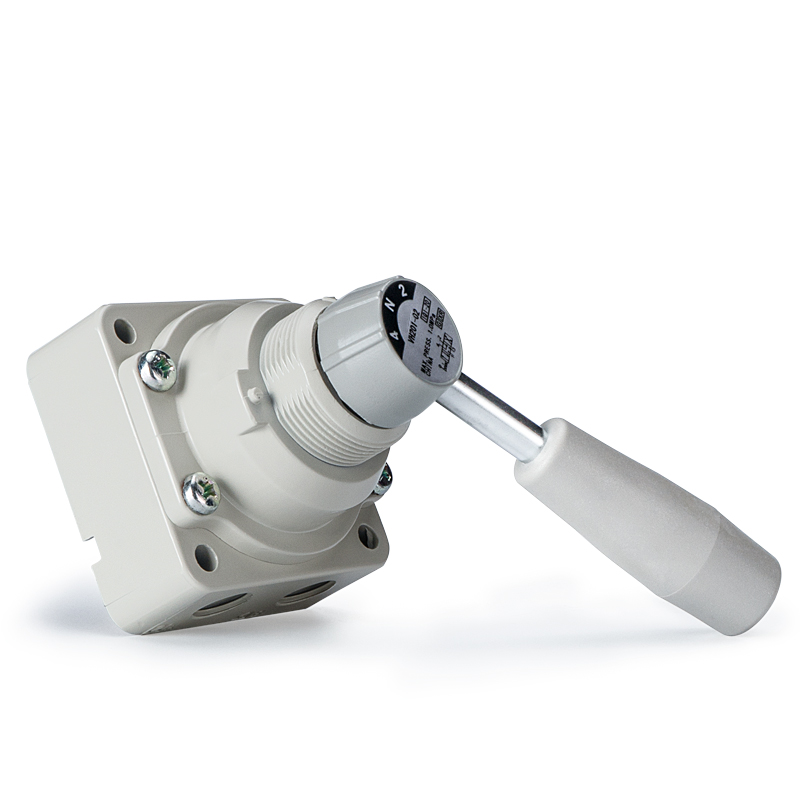

VH سیریز ایک 4 طرفہ دستی روٹری ہینڈ والو ہے جو ایئر سرکٹس کو سوئچ کرنے کے لیے 90° ہینڈل روٹیشن کے ذریعے چلایا جاتا ہے۔ یہ بڑے پیمانے پر دستی سمت کی تبدیلی، سازوسامان کی کمیشننگ، ہنگامی سٹاپ اور نیومیٹک سسٹمز میں ایئر سورس سوئچنگ کے لیے استعمال ہوتا ہے، جس میں سادہ مکینیکل ڈھانچہ، مستحکم وشوسنییتا اور واضح بصری پوزیشن کا اشارہ ہوتا ہے۔
-- والو کی قسم: 4 طرفہ دستی روٹری سپول والو
--آپریشن موڈ: پوزیشن سوئچنگ کے لیے 90° ہینڈل روٹیشن
-- پورٹ ڈیفینیشن: P سپلائی انلیٹ، A/B ورکنگ آؤٹ پٹ پورٹس، R ایگزاسٹ پورٹ
-- تین معیاری مرکز کے افعال:
1. سینٹر بند (ماڈل 200/210): سلنڈر پریشر کو برقرار رکھنے کے لیے تمام بندرگاہوں کو مرکز کی پوزیشن پر سیل کر دیا گیا
2. سینٹر ایگزاسٹ (ماڈل 201/211): مکمل پریشر ریلیز کے لیے ایگزاسٹ سے منسلک پورٹ A&B
3. 2-پوزیشن (ماڈل 202/212): کوئی مرکز کی پوزیشن نہیں، صرف دو ریاستیں P→A/P→B
- سگ ماہی کا ڈھانچہ: انتہائی کم اندرونی رساو کے ساتھ صحت سے متعلق روٹری سپول مہر
-- ماؤنٹنگ کے اختیارات: سائیڈ پائپنگ / نیچے کی پائپنگ؛ پینل بڑھتے ہوئے / براہ راست والو جسم بڑھتے ہوئے.
1. یونیورسل جنرل پیرامیٹرز
-- قابل اطلاق سیال: کمپریسڈ ہوا
-- پروف پریشر: 1.5 ایم پی اے
-- زیادہ سے زیادہ آپریٹنگ پریشر: VH200/300/400: 1.0 MPa VH600: 0.7 MPa
-- محیطی اور درمیانہ درجہ حرارت: -5 ~ +60 ℃ (کوئی آئسنگ کی اجازت نہیں ہے)
-- آپریشن روٹیشن اینگل: 90°
-- چکنا کرنے کی ضرورت: چکنا سے پاک؛ ISO VG32 ٹربائن آئل چکنا اختیاری
-- مٹیریل: والو باڈی – زنک الائے / ڈائی کاسٹ ایلومینیم؛ ہینڈل - انجینئرنگ رال
2. سیریز کا سائز اور پورٹ پیرامیٹر ٹیبل
|
سیریز کوڈ |
آر سی پورٹ سائز |
سینٹر فنکشن |
خالص وزن |
| VH200/210 |
1/4" |
3 پوزیشن کا مرکز بند |
0.38 کلوگرام |
| VH201/211 |
1/4" |
3-پوزیشن سینٹر ایگزاسٹ |
0.38 کلوگرام |
| VH202/212 |
1/4" |
2-پوزیشن کوئی مرکز نہیں۔ |
0.38 کلوگرام |
| VH300/310 |
3/8" |
3 پوزیشن کا مرکز بند |
0.42 کلوگرام |
| VH400/410 |
1/2" 3/4" |
3 پوزیشن کا مرکز بند |
0.8–1.2 کلوگرام |
| VH600 |
3/4" 1" |
3 پوزیشن کا مرکز بند |
2.0 کلوگرام |

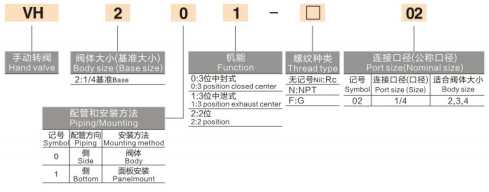

1. مثال: VH210-02
- VH: بیس سیریز کوڈ
--2: سائز کا کوڈ (2=1/4", 3=3/8", 4=1/2", 6=1")
-- 1: پائپنگ لے آؤٹ (0 = سائیڈ پورٹ، 1 = نیچے کی بندرگاہ)
--0: سینٹر فنکشن (0=مرکز بند، 1=سینٹر ایگزاسٹ، 2=2-پوزیشن)
-- 02: پورٹ سائز کوڈ (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")
2. مقبول معیاری ماڈلز
--VH210-02: 1/4"، نیچے کی پائپنگ، 3 پوزیشن سینٹر بند (سب سے زیادہ استعمال شدہ)
-- VH200-02: 1/4"، سائیڈ پائپنگ، 3 پوزیشن سینٹر بند
-- VH201-02: 1/4"، سائیڈ پائپنگ، 3 پوزیشن سینٹر ایگزاسٹ
--VH310-03: 3/8"، نیچے کی پائپنگ، 3-پوزیشن سینٹر بند
1. بلٹ ان پوزیشن لاک کے ساتھ بدیہی آپریشن
واضح طور پر نظر آنے والی سوئچ پوزیشن کے ساتھ 90° روٹری ہینڈل؛ مربوط مکینیکل پوزیشننگ لاک حادثاتی غلط کام کو روکتا ہے۔
2. مختلف کام کے حالات کے لیے تین سینٹر فنکشن کے اختیارات
-- مرکز بند (200/210): سامان بند ہونے کے دوران سلنڈر کلیمپنگ پریشر کو برقرار رکھیں
-- سینٹر ایگزاسٹ (201/211): محفوظ دباؤ سے نجات اور دیکھ بھال کے لیے مکمل نظام نکالنا
-- 2-پوزیشن (202/212): انٹرمیڈیٹ ہولڈ پوزیشن کے بغیر سادہ دو طرفہ سوئچنگ
3. انتہائی لچکدار ملٹی ماؤنٹ ڈیزائن
سائیڈ پائپنگ اور نیچے پائپنگ لے آؤٹ دونوں کو سپورٹ کرتا ہے۔ انسٹالیشن کے دو طریقے دستیاب ہیں: پینل فلش ماؤنٹنگ یا ڈائریکٹ والو باڈی فکسنگ۔
4. مضبوط لانگ سروس لائف اور مینٹیننس فری
بقایا دھول اور آلودگی کے خلاف مزاحمت کے ساتھ پائیدار روٹری سگ ماہی ڈھانچہ؛ معمول کی چکنا یا دیکھ بھال کی ضرورت نہیں ہے۔
- نیومیٹک سلنڈروں کے لیے دستی دو طرفہ سوئچنگ
-- سامان کی کمیشننگ اور دیکھ بھال کے دوران عارضی دستی کنٹرول، دباؤ نکالنا
- ایمرجنسی اسٹاپ آئسولیشن اور مشین سیفٹی انٹر لاک کے لیے ایئر سورس کٹ آف
-- نیم خودکار پیداواری آلات کے لیے دستی ٹرگر اسٹیشنز
- نیومیٹک سرکٹ کا مظاہرہ اور بنیادی کنٹرول ٹیچنگ ٹیسٹ بینچ
SOLH VH 4 طرفہ مینوئل روٹری ہینڈ والو میں 90° روٹری آپریشن، تین انٹرچینج ایبل سینٹر فنکشنز، سائیڈ/باٹم پائپنگ آپشنز اور ڈوئل پینل/والو ماؤنٹنگ کے طریقے شامل ہیں، مینوئل نیومیٹک سوئچنگ کے لیے ایک معیاری یونیورسل جزو کے طور پر کام کرنا، آن سائٹ کمیشننگ اور سیفٹی ایئر سرکٹ ہے۔
