VM2 (VM200) سیریز میڈیم 2/3 پورٹ مکینیکل پاپیٹ والو

برانڈ: SOLH از رچج ٹیکنالوجی

مصنوعات کی پوزیشننگ

     VM2 (VM200) series is a medium-size 2/3 port mechanical poppet valve fully interchangeable with SMC standard models. قابل اعتماد پاپیٹ سیلنگ کنسٹرکشن کو اپناتے ہوئے، اس میں قابل ذکر ہائی فلو صلاحیت (Cv≈0.87)، یونیورسل Rc1/4 معیاری پورٹ، مضبوط صنعتی تعمیر اور مکمل قابل تبادلہ ایکچیویٹر ہیڈز ہیں۔ یہ سٹروک کی حد کا پتہ لگانے، دستی آپریشن اور ہر قسم کی خودکار مشینری پر ایئر سرکٹ سوئچنگ کے لیے مرکزی دھارے کا مکینیکل کنٹرول والو ہے۔

بنیادی تکنیکی وضاحتیں

  1 بنیادی پیرامیٹرز

     -- سیریز کوڈ: VM200 (مختصر نام VM2)

     --سرکٹ کی اقسام: 2-پورٹ (VM22x)، 3-پورٹ (VM23x، عام طور پر بند NC معیاری کے طور پر)

     -- ڈھانچہ: بہترین سگ ماہی اور طویل سروس کی زندگی کے ساتھ براہ راست ایکٹنگ پاپیٹ قسم

     - قابل اطلاق سیال: کمپریسڈ ہوا، غیر فعال گیس

     --آپریٹنگ پریشر کی حد: 0 ~ 1.0 MPa (ویکیوم غیر موافق)

     -- محیطی اور درمیانہ درجہ حرارت: -5 ~ +60 ℃ (کوئی آئسنگ کی اجازت نہیں ہے)

     -- پورٹ تھریڈ: Rc1/4 (02)؛ اختیاری NPT1/4 (N02)، G1/4 (F02)

     -- بہاؤ کی کارکردگی: موثر سیکشنل ایریا 19 mm²، Cv = 0.87

     -- خالص وزن: معیاری ماڈل 90 گرام

     -- پائپنگ لے آؤٹ: سائیڈ پورٹ (01)، نیچے کی بندرگاہ (00)

     -- چکنا کرنے کی ضرورت: چکنا سے پاک؛ ISO VG32 ٹربائن آئل چکنا اختیاری

  2. مجموعی طور پر بیرونی طول و عرض (ملی میٹر)

     -- سائیڈ پورٹ ورژن: 17 × 44 × 25

     -- نیچے پورٹ ورژن: 17 × 44 × 30

سرکٹ ڈیفینیشن اور ورکنگ لاجک (3-پورٹ / 2-پورٹ)

  1. 3-پورٹ ماڈل (VM23x، سب سے زیادہ استعمال شدہ)

     -- پورٹ 1(P): مین ایئر سپلائی انلیٹ

     --پورٹ 2(A): کنٹرول سگنل آؤٹ پٹ

     --پورٹ 3(R): ایگزاسٹ پورٹ

     -- NC عام طور پر بند منطق: غیر فعال → P A سے کٹ گیا، A R سے جڑا ہوا؛ ایکٹیویشن → P A سے جڑنے کے بعد، A ایگزاسٹ R کو کاٹ دیتا ہے۔

  2. 2-پورٹ ماڈل (VM22x)

     -- پورٹ 1(P): فلوئڈ ان پٹ

     --پورٹ 2(A): کنٹرول آؤٹ پٹ

     --عام طور پر بند: دبانے پر ایئر چینل کھل جاتا ہے، رہائی کے فوراً بعد کٹ جاتا ہے۔

مکمل تبادلہ ایکچوایٹر ہیڈ پورٹ فولیو

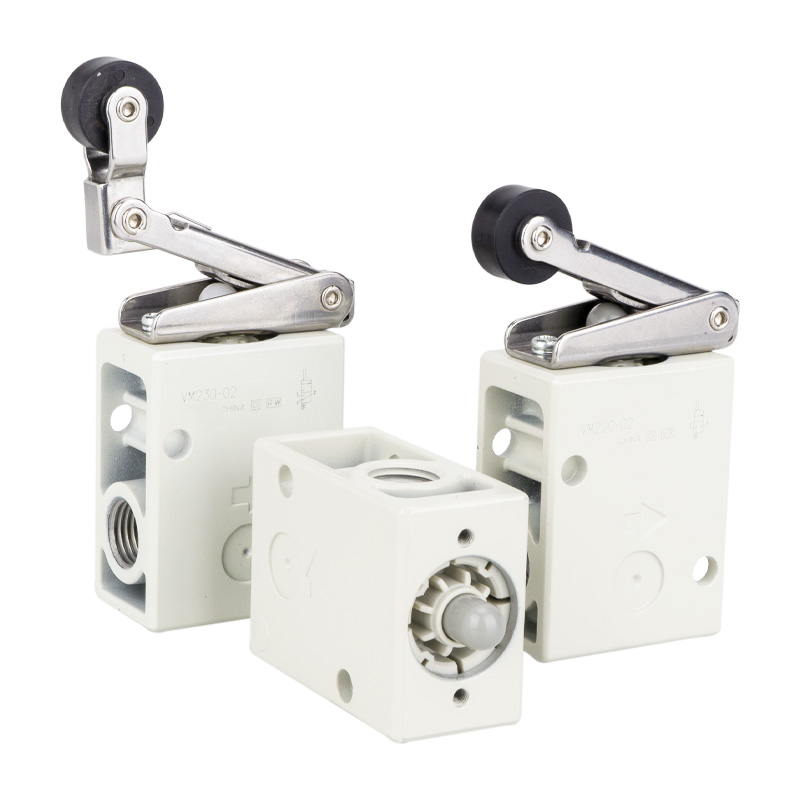

 1. رولر لیور کی قسم (اسٹروک کی حد کا پتہ لگانے کے لیے، سب سے زیادہ مقبول)

     --VM231/221: معیاری POM پلاسٹک رولر لیور

     --VM231S/221S: ہیوی ڈیوٹی گھرشن مزاحم کام کے حالات کے لیے سخت سٹیل رولر

     --VM233/223: ایک طرفہ اینٹی ریباؤنڈ رولر لیور

  2. سیدھے پلنجر کی قسم

     VM230/220: معیاری سٹریٹ پش پلنگر

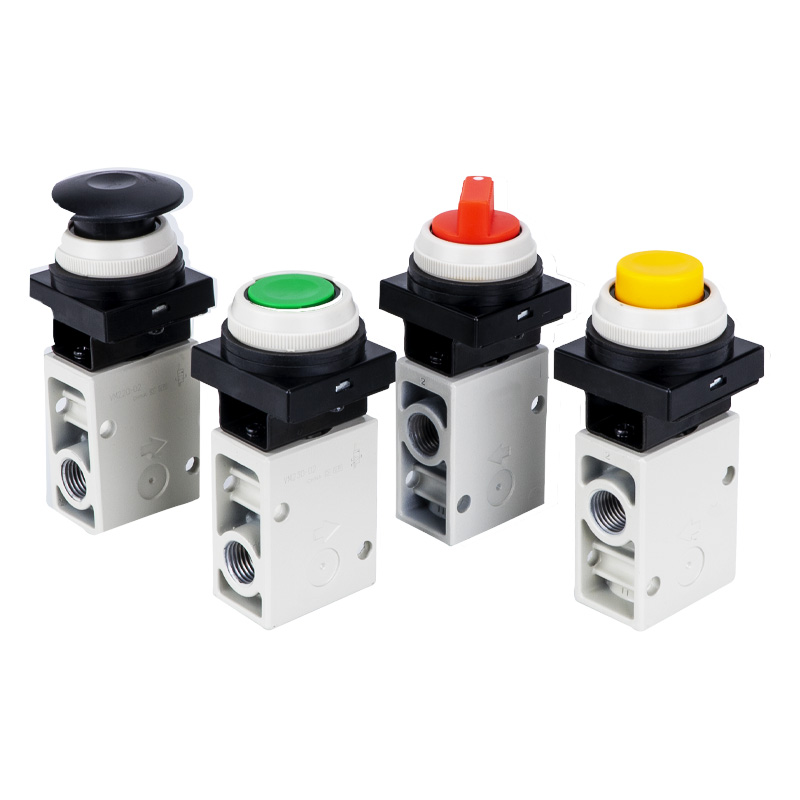

3. پش بٹن کی قسم (دستی جاگ آپریشن کے لیے)

     --VM232/222: فلیٹ معیاری پش بٹن

     --VM232Y/222Y: ایمرجنسی اسٹاپ کے لیے زیادہ مرئی پیلے مشروم کا سر

     --VM232G/222G: سبز اشارے کا پش بٹن

 4. اختیاری خصوصی ایکچیوٹرز

     ہینج لیور، ٹوگل لیور، لاک ایبل روٹری نوب، دو طرفہ لیور اور دیگر حسب ضرورت ٹرگر ہیڈز

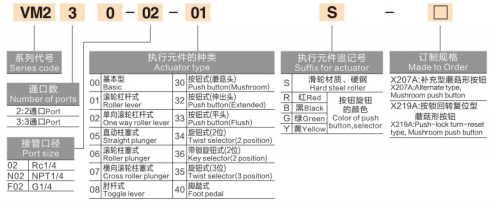

 ماڈل کوڈ کی وضاحت

   1. (مثال: VM231-02-01S)

     --VM231: 3-پورٹ سرکٹ + رولر لیور ایکچوایٹر

     -- 02: پورٹ تھریڈ سائز (Rc1/4=02؛ N02=NPT1/4؛ F02=G1/4)

     -- 01: سائیڈ پورٹ لے آؤٹ (00 = نیچے پورٹ لے آؤٹ)

     --S: سخت سٹیل رولر (کوئی لاحقہ نہیں = معیاری POM رولر)

     -- رنگ کا لاحقہ: A = معیاری سیاہ؛ Y = پیلا مشروم؛ G=سبز بٹن

  2. عام معیاری ماڈلز

     --VM231-02-01A: 3-پورٹ، POM رولر، Rc1/4، سائیڈ پورٹ (عالمگیر عمومی مقصد ماڈل)

     --VM231S-02-01A: 3-پورٹ، سخت سٹیل رولر، Rc1/4، سائیڈ پورٹ (بھاری کھرچنے سے مزاحم کام کرنے کے حالات)

     --VM230-02-00A: 3-پورٹ، سیدھا پلنجر، نیچے کی بندرگاہ

     --VM232Y-02-01A: 3-پورٹ، پیلا مشروم ایمرجنسی اسٹاپ بٹن، سائیڈ پورٹ

بنیادی مصنوعات کے فوائد

     -- میڈیم ہائی فلو پرفارمنس: Cv=0.87، منی VM1 (Cv=0.11) سے تقریباً 8 گنا زیادہ بہاؤ کی گنجائش، بالکل مماثل میڈیم فلو نیومیٹک سرکٹس

     - یونیورسل Rc1/4 پورٹ: بہترین کراس ماڈل مطابقت کے ساتھ آٹومیشن آلات کے لیے معیاری مین اسٹریم تھریڈ سائز

     - قابل اعتماد پاپیٹ سگ ماہی: اچھی ہوا کی تنگی، دھول کی آلودگی کے خلاف مزاحمت، تیز ردعمل اور توسیعی سروس لائف

     --دوہری پائپنگ لے آؤٹ سپورٹ: لچکدار گھنے پینل کی تنصیب کے لیے سائیڈ اور نیچے پورٹ کے اختیارات

     --مکمل ایکچوایٹر کوریج: رولر لیور، پلنجر، فلیٹ بٹن اور مشروم ہیڈ مکینیکل حد، دستی جاگ اور ہنگامی صورتحال کو روکنے کے لیے دستیاب ہے

     -- ہیوی ڈیوٹی مضبوط تعمیر: دھاتی والو جسم؛ S suffix hardened steel roller optional for harsh industrial continuous operation

     -- پھسلن سے پاک ڈیزائن: کم دیکھ بھال کے کام کا بوجھ، صاف اور ماحول دوست ایئر سرکٹ آپریشن

عام درخواست کے منظرنامے۔

     -- آلات کے اسٹروک کی حد سینسنگ: رولر لیور ایکچیویٹر کے ساتھ سلنڈر / سلائیڈ ٹیبل کی مکمل پوزیشن کا پتہ لگانا

     -- دستی جاگ کنٹرول: پش بٹن کے ذریعے آن سائٹ مشین کا کام اور پینل آپریشن

     -- حفاظتی ایمرجنسی انٹرلاک: تیز ہوا کے سرکٹ کٹ آف کے لیے پیلا مشروم کا سر

     --جگ اور فکسچر سوئچنگ: کلیمپ/انکلیمپ نیومیٹک لوپ کنٹرول

     -- خودکار پروڈکشن لائنز: ورک سٹیشن پوزیشن سگنل اور مکینیکل سیفٹی انٹر لاک سرکٹس

     -- پیکجنگ، ٹیکسٹائل اور پرنٹنگ مشینری: ہائی فریکوئینسی مکینیکل ٹرگر کنٹرول لوپس

انتخاب کا موازنہ: VM1 VS VM2 کوئیک ریفرنس ٹیبل

ایک جملے کا خلاصہ

     SOLH VM2 درمیانے سائز کا مکینیکل پاپیٹ والو یونیورسل Rc1/4 پورٹ، Cv=0.87 ہائی فلو صلاحیت، مکمل رینج انٹرچینج ایبل ایکچیوٹرز اور ڈوئل سائیڈ/باٹم پائپنگ آپشنز سے لیس ہے، جو تمام صنعتی آٹومیشن نیومیٹک سرکٹس کے لیے معیاری مین اسٹریم مکینیکل کنٹرول والو کے طور پر کام کرتا ہے۔
