ZH‑D سیریز باڈی پورٹڈ ویکیوم ایجیکٹر

زیڈ ایچ‑D سیریز باڈی پورٹڈ ویکیوم ایجیکٹر | سنگل اسٹیج وینٹوری ڈائریکٹ نیومیٹک کنکشن ویکیوم جنریٹر

برانڈ: SOLH by Richge Technology | درآمد شدہ ZH سیریز ویکیوم جنریٹر کے ساتھ مکمل مکینیکل تبادلہ

1. پروڈکٹ کا جائزہ

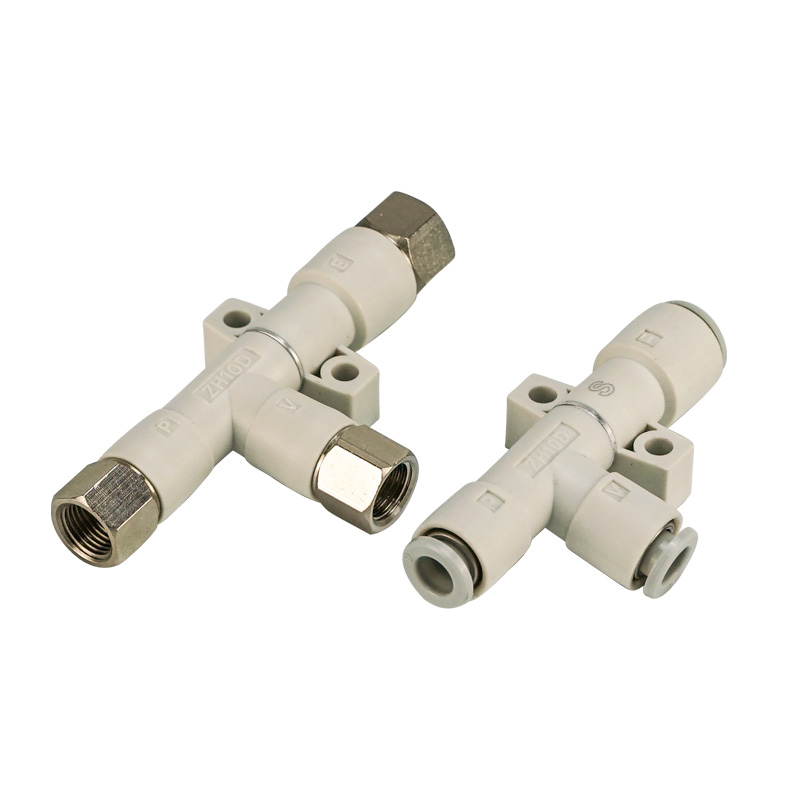

     ZH‑D باڈی پورٹڈ قسم سنگل اسٹیج وینچری ویکیوم ایجیکٹر ہے۔ تین آزاد بندرگاہوں بشمول SUP سپلائی پورٹ، VAC ویکیوم پورٹ اور EXH ایگزاسٹ پورٹ کے لیے بیرونی پائپنگ کی ضرورت ہوتی ہے۔ مین باڈی کے اندر کوئی بلٹ ان سائلنسر نہیں۔ مربوط رال نوزل ​​ڈھانچے کے ساتھ کمپیکٹ اور ہلکا پھلکا ڈیزائن، درآمد شدہ ZH سیریز کے ساتھ مکمل طور پر قابل تبادلہ۔

  ماڈل امتیاز

     • زیڈ ایچ‑D باڈی پورٹ شدہ قسم: بیرونی پائپنگ کے لیے تین بندرگاہیں، بغیر بلٹ ان سائلنسر کے۔

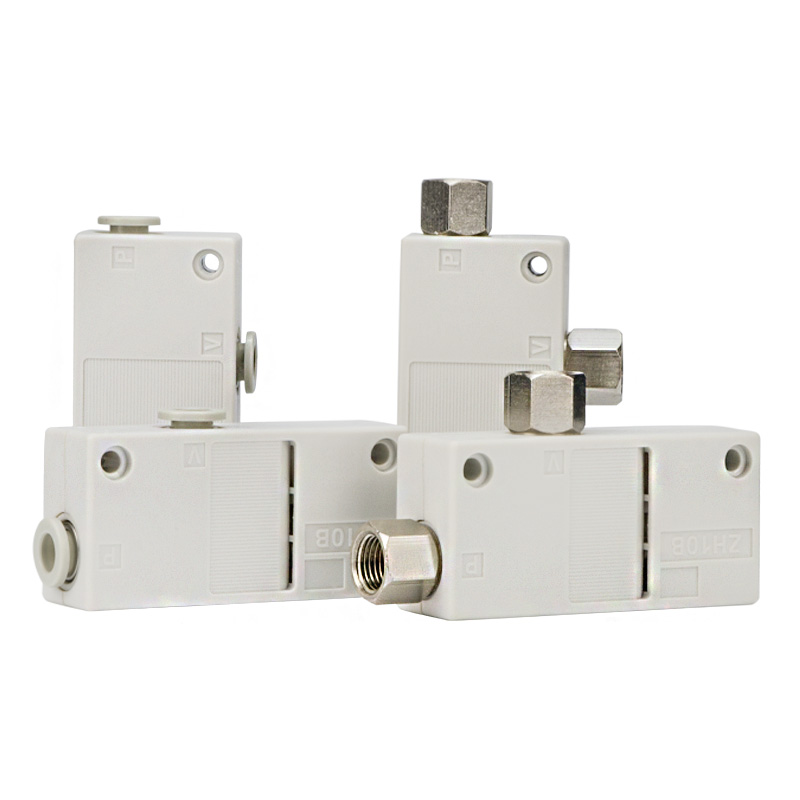

     • زیڈ ایچ‑B باکس کی قسم: باڈی کے اندر مربوط سائلنسر سے لیس، صرف سپلائی اور ویکیوم پورٹس محفوظ ہیں۔

  کارکردگی کے دو درجات:

     • ایس تفصیلات (ہائی ویکیوم): الٹیمیٹ ویکیوم ‑90kPa، سیل بند ہموار ورک پیس کے لیے مثالی۔

     • ایل تفصیلات (ہائی فلو): سانس لینے کے قابل غیر محفوظ ورک پیس جیسے کاغذ، تانے بانے اور کارٹن کے لیے کم ویکیوم لیول کے ساتھ بڑا سکشن بہاؤ۔

  نوزل بور Φ0.5 / 0.7 /1.0 /1.3 /1.5 /1.8 /2.0mm کا احاطہ کرتا ہے۔ متعدد کنکشن کے اختیارات کو سپورٹ کریں: ون ٹچ فٹنگ، جی/آر سی تھریڈ، این پی ٹی امپیریل تھریڈ۔ ایک سے زیادہ بڑھتے ہوئے حل: براہ راست سکرو باندھنا، بڑھتے ہوئے بریکٹ اور DIN ریل کی تنصیب۔ روبوٹ اینڈ انفیکٹر اور ملٹی اسٹیشن ماڈیول ایپلی کیشنز کے لیے وسیع پیمانے پر لاگو کیا جاتا ہے۔

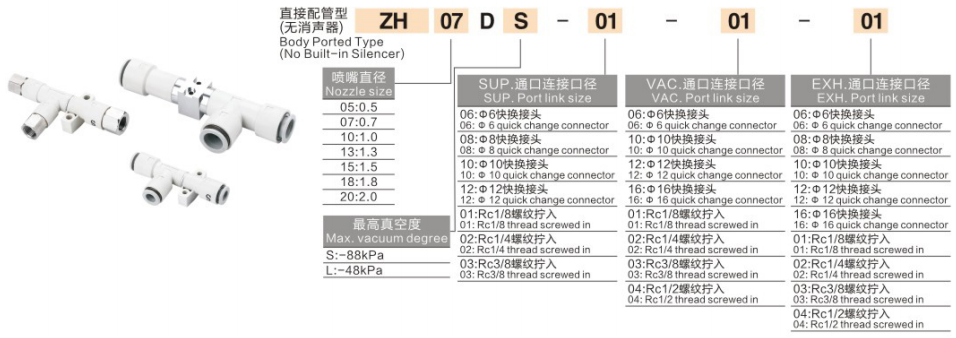

2. مکمل ماڈل کوڈنگ کی وضاحت

نمونہ ماڈل:زیڈ ایچ10DSA‑06‑08‑10

     • زیڈ ایچ: ویکیوم ایجیکٹر کا سیریز کوڈ

     • 10: نوزل ​​بور کوڈ

     • D/B: جسم کی شکل۔ D = باڈی پورٹڈ قسم 3 بیرونی پورٹس کے ساتھ بغیر بلٹ ان سائلنسر کے؛ B = باکس قسم مربوط سائلنسر کے ساتھ

     • S/L: ویکیوم کی خصوصیت۔ S = اعلی ویکیوم قسم حتمی ‑90kPa معتدل سکشن بہاؤ کے ساتھ؛ L = زیادہ بہاؤ کی قسم۔ ZH05‑13 حتمی ‑48kPa؛ ZH15‑20 حتمی ‑66kPa، سانس لینے کے قابل ورک پیس کے لیے بڑا بہاؤ

     • A: مختصر طول و عرض اور کم وزن کے ساتھ نئی نسل کا ہلکا پھلکا ورژن

     • ‑06‑08‑10: پورٹ تفصیلات(SUP-VAC-EXH). دو ہندسوں کا نمبر میٹرک ون ٹچ فٹنگ سائز (06=Φ6,08=Φ8,10=Φ10,12=Φ12) ہے۔ F01/F02/F03 G/Rc تھریڈ کے لیے؛ N01/N02 NPT امپیریل تھریڈ کے لیے۔

  آرڈر کی مثال: ZH13DSA‑08‑10‑10
     ZH باڈی پورٹڈ ویکیوم ایجیکٹر، Φ1.3 ملی میٹر نوزل، ایس ہائی ویکیوم گریڈ، نیا ہلکا پھلکا ورژن؛ سپلائی پورٹ Φ8، ویکیوم پورٹ Φ10، ایگزاسٹ پورٹ Φ10 ون ٹچ فٹنگ۔

3. بنیادی کارکردگی کے فوائد

     • تین مکمل طور پر آزاد بیرونی بندرگاہیں۔: علیحدہ SUP سپلائی، VAC ویکیوم اور EXH ایگزاسٹ پورٹس۔ ایگزاسٹ گیس بیرونی سائلنسر یا سنٹرلائزڈ ایگزاسٹ پائپ لائن کو جوڑ سکتی ہے۔ روبوٹ اینڈ انفیکٹر اور ماڈیول انضمام کے لیے موزوں، اندرونی سائلنسر کی جگہ کی رکاوٹوں سے پاک۔

     • ہلکا پھلکا انٹیگریٹڈ رال نوزل: وزن میں نمایاں کمی کے لیے نوزل ​​اور مین باڈی کو مکمل طور پر ڈھالا گیا ہے، جو تیز رفتار حرکت پذیر EOAT کے لیے بہترین ہے۔ نیا A ورژن لمبائی اور اونچائی کو کم کرتا ہے، وزن 74 فیصد تک کم ہو گیا ہے۔

     • دوہری ویکیوم کارکردگی کے اختیارات: شیشے، دھاتی شیٹ اور پلاسٹک ہاؤسنگ سمیت ہموار مہر بند ورک پیسز کے لیے اعلی ویکیوم؛ کارٹن، فلم، فیبرک اور رساو کے معاوضے کے لیے لیک ہونے والے مواد کے لیے ایل ہائی فلو۔

     • امیر پورٹ انتخاب: میٹرک ون ٹچ فٹنگ، G/Rc پائپ تھریڈ اور NPT امپیریل تھریڈ عالمی مارکیٹ کے آلات کے موافقت کے لیے۔

     • متنوع بڑھتے ہوئے طریقے: لچکدار ترتیب کے لیے ڈائریکٹ اسکرو بندھن، معیاری بریکٹ، L-شپ والے بریکٹ اور DIN ریل کی ماؤنٹنگ۔

     • تیل سے پاک آپریشن کی ضرورت: آئل مسٹ پھسلنا منع ہے، صرف خشک فلٹر شدہ کمپریسڈ ہوا کی ضرورت ہے۔

4. معیاری تکنیکی تفصیلات

0.5MPa سپلائی پریشر (ANR) پر کارکردگی

L‑ہائی فلو ویرینٹ کے لیے: نچلے حتمی ویکیوم لیول کے ساتھ ایک جیسی نوزل ​​بور کے نیچے زیادہ سکشن فلو۔

5. ZH‑D VS ZH‑B موازنہ جدول

6. مرحلہ وار انتخاب کی رہنمائی

     • S/L کارکردگی کا انتخاب

 ￮ ✅ ایس ہائی-ویکیوم (‑90kPa): ہموار مہر بند ورک پیس جیسے اسٹیل پلیٹ، گلاس، پلاسٹک ہاؤسنگ، PCB؛ معمولی رساو، اعلی جذب قوت کی ضرورت ہے.

 ￮ ✅ ایل ہائی فلو: کارٹن، فوم، فلم، فیبرک اور دیگر رساو کا شکار سانس لینے کے قابل ورک پیس، بڑا بہاؤ ویکیوم کے رساو کی تلافی کرتا ہے۔

     • نوزل بور کا انتخاب: کل سکشن کپ جذب کے علاقے کے مطابق منتخب کریں۔ بڑا نوزل ​​زیادہ سکشن فلو لاتا ہے جبکہ ہوا کا زیادہ استعمال ہوتا ہے۔ کمپریسڈ ہوا کے فضلے کو روکنے کے لیے زیادہ سائز والی نوزل ​​سے پرہیز کریں۔

     • پورٹ کی قسم کا انتخاب: گھریلو آٹومیشن آلات کے لیے میٹرک ون ٹچ فٹنگ (06/08/10/12)؛ بیرون ملک برآمد مشینوں کے لیے جی تھریڈ/این پی ٹی تھریڈ۔

     • ڈی ٹائپ کے لیے ایگزاسٹ ہینڈلنگ نوٹ: ڈی ویرینٹ میں کوئی بلٹ ان سائلنسر نہیں ہے۔ EXH ایگزاسٹ پورٹ کو بیرونی سائلنسر کو جوڑنا چاہیے ورنہ شور بہت زیادہ ہوگا۔ یا سامان کی کابینہ سے باہر نکلنے والی پائپ کا راستہ۔

     • ویکیوم کا پتہ لگانے کا حل: بلٹ ان پریشر سوئچ کے بغیر ZH سیریز ویکیوم ایجیکٹر۔ اگر سگنل فیڈ بیک کی ضرورت ہو تو بیرونی ZSE ویکیوم پریشر سوئچ شامل کریں۔

7. عام درخواست کے منظرنامے۔

     • روبوٹ EOAT اینڈ آف آرم چننا: 3C پلاسٹک کے پرزے، پی سی بی اور بیٹری شیٹ ہینڈلنگ

     • پیکیجنگ انڈسٹری: کارٹن، فلم اور کاغذی مواد پک اپ

     • انجیکشن مولڈنگ روبوٹ کے لیے چھوٹے سائز کا حصہ ڈیمولڈنگ

     • ملٹی سکشن کپ سنکرونس جذب کے لیے ملٹی متوازی ویکیوم ماڈیول

     • آٹومیشن سٹیشنز جن کے لیے سینٹرلائزڈ ویسٹ-گیس کے اخراج کی ضرورت ہوتی ہے۔

8. معیاری نیومیٹک سرکٹ ڈایاگرام تفصیل

     ZH‑D باڈی پورٹ شدہ معیاری سرکٹ: AFC ایئر سورس فلٹر (آئل-مسٹ یونٹ منع ہے) → 3/2 سولینائیڈ والو → ZH‑D کا SUP سپلائی پورٹ؛ VAC ویکیوم پورٹ ZFC ویکیوم فلٹر کو پھر سکشن کپ سے جوڑتا ہے۔ EXH ایگزاسٹ پورٹ بیرونی سائلنسر یا ایگزاسٹ ہوز کو جوڑتا ہے۔

9. اہم آپریشن نوٹس

     • آئل مسٹ چکنا کرنے والا سختی سے ممنوع ہے۔ تیل کی آلودگی چھوٹے نوزل ​​کے سوراخ کو بند کردے گی، سکشن فورس کے سڑنے یا مکمل ناکامی کا سبب بنے گی۔ ایئر سورس ٹریٹمنٹ کے لیے صرف ایئر فلٹر ہی اپنایا جائے گا۔

     • ZFC ان لائن ویکیوم فلٹر کو ویکیوم سائیڈ پر انسٹال کرنا ضروری ہے۔ دھول کے ذروں میں داخل ہونے سے نوزل ​​میں رکاوٹ پیدا ہوگی۔

     • زیڈ ایچ‑D باڈی پورٹڈ ایجیکٹر کے لیے، EXH ایگزاسٹ پورٹ کو ضرورت سے زیادہ شور کی سطح سے بچنے کے لیے سائلنسر سے لیس ہونا چاہیے۔

     • تجویز کردہ سپلائی پریشر: 0.4-0.5MPa۔ مکمل 0.6MPa کے تحت طویل مدتی مسلسل آپریشن کی تجویز نہیں کی جاتی ہے۔

     • ویکیوم ایجیکٹر اور سکشن کپ کے درمیان نلی کی لمبائی کو کم کریں، تیز ویکیوم رسپانس کے لیے پائپ لائن کا حجم کم کریں۔
