ZU سیریز ان لائن سیدھا ویکیوم ایجیکٹر

ZU سیریز ان لائن سٹریٹ ویکیوم ایجیکٹر | SOLH سٹریٹ ٹیوب انسرٹ ٹائپ ویکیوم جنریٹر

برانڈ: SOLH by Richge Technology | SMC سٹینڈرڈ انٹرچینج ایبل ان لائن ویکیوم ایجیکٹر

1. پروڈکٹ کا جائزہ

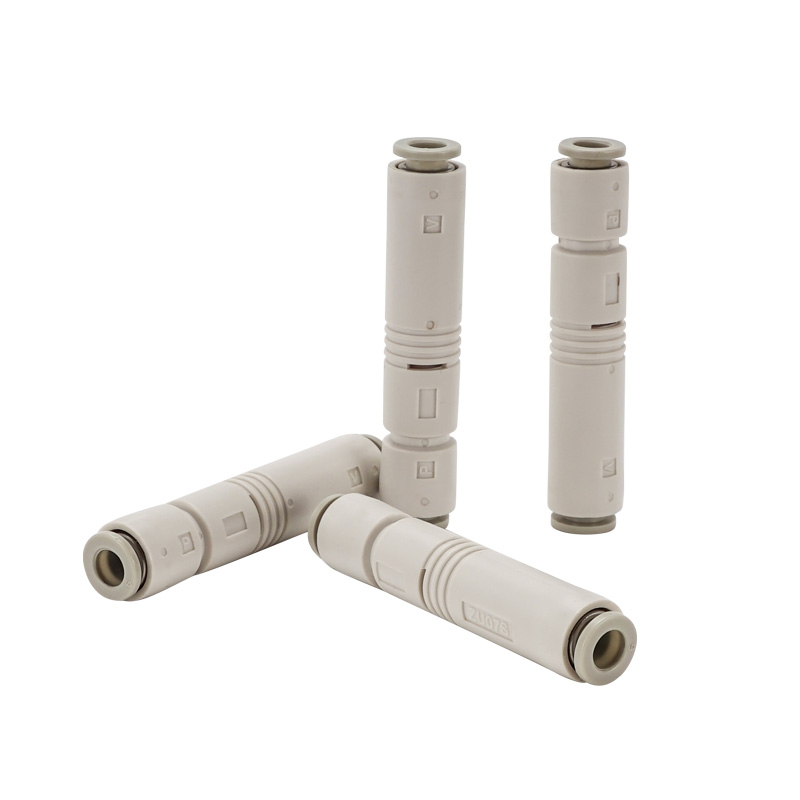

     ZU سیریز ان لائن سیدھی ٹیوب ویکیوم ایجیکٹر ہے۔ ویکیوم پورٹ اور ایئر سپلائی پورٹ کو سیدھی لائن میں مل کر ترتیب دیا گیا ہے۔ اس میں سب سے چھوٹا سائز، انتہائی ہلکا وزن اور جگہ کی بچت کی تنصیب ہے۔ تقسیم شدہ سکشن کپ، حرکت پذیر اجزاء اور تنگ محدود جگہ کے لیے موزوں ہے۔

2. بنیادی ڈھانچہ اور کام کرنے کا اصول

     • ساخت: SUP سپلائی پورٹ → نوزل ​​→ ڈفیوزر سیکشن → VAC ویکیوم پورٹ → EXH ایگزاسٹ پورٹ، مکمل طور پر مولڈ رال باڈی۔

     • اصول: نوزل ​​کے ذریعے کمپریسڈ ہوا کا تیز رفتار جیٹ ویکیوم پورٹ پر ویکیوم جذب کے لیے منفی دباؤ پیدا کرتا ہے۔ بلٹ میں خاموش ساخت کے ساتھ ایگزاسٹ۔

     • مواد: مین باڈی: انجینئرنگ پی بی ٹی رال؛ ایک ٹچ فٹنگ: POM۔ تانبے سے پاک اور فلورین سے پاک، RoHS کے مطابق۔

     • وزن: ZU05 ≈6.5g, ZU07≈7.0g; نیا ZU□A بہتر ورژن صرف 3.9g۔

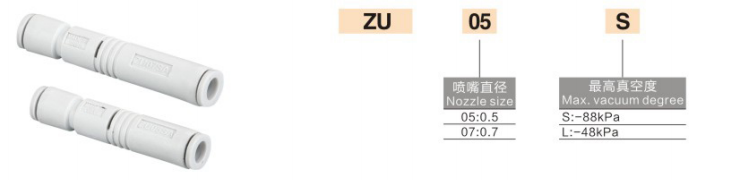

3. ماڈل کوڈنگ کا اصول (SMC سٹینڈرڈ)

  پرانا ورژن (ZU05 / ZU07)

  فارمیٹ: ZU + نوزل ​​بور + قسم (S/L)

     • ZU05S: Φ0.5 نوزل، ہائی ویکیوم قسم (-84kPa)

     • ZU05L: Φ0.5 نوزل، ہائی فلو ٹائپ (-48kPa)

     • ZU07S: Φ0.7 نوزل، ہائی ویکیوم قسم

     • ZU07L: Φ0.7 نوزل، تیز بہاؤ کی قسم

  نیا بہتر ورژن (ZU□A، چھوٹا اور ہلکا)

  فارمیٹ: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0.3، 04=Φ0.4، 05=Φ0.5، 07=Φ0.7

     • S = ہائی ویکیوم (-87~-90kPa)؛ L = زیادہ بہاؤ (-48kPa)

     • A = اپ گریڈ شدہ ورژن: لمبائی میں 11 فیصد کمی، وزن میں 40 فیصد کمی

4. کلیدی پیرامیٹر ٹیبل @0.45MPa معیاری سپلائی پریشر

5. S ہائی ویکیوم VS L ہائی فلو

     • ایس ہائی ویکیوم کی قسم: حتمی ویکیوم -84~-90kPa۔ چھوٹے سکشن کپ کے لیے، پتلی، اچھی طرح سے مہر بند ورک پیسز جن کے لیے مضبوط جذب قوت کی ضرورت ہوتی ہے، جیسے الیکٹرانک اجزاء اور پتلی فلمیں۔

     • L ہائی بہاؤ کی قسم: الٹیمیٹ ویکیوم -48kPa بڑے سکشن فلو کے ساتھ۔ غیر محفوظ/ کھردری سطح کے ورک پیس، بڑے سکشن کپ، زیادہ رساو اور تیز رسپانس ڈیمانڈ کے لیے موزوں ہے، جیسے کارٹن اور لکڑی کا بورڈ۔

6. انسٹالیشن اور پائپنگ گائیڈ

  1۔ تنصیب: کسی بھی سمت میں ماؤنٹ ایبل، فکسنگ بریکٹ کی ضرورت نہیں۔ براہ راست ایئر پائپ لائن کے وسط میں ڈالا جا سکتا ہے.

  2. پائپنگ

￮ SUP سپلائی پورٹ: Φ6 ایئر ٹیوب سے جڑیں (معیاری)

￮ VAC ویکیوم پورٹ: سکشن کپ / ویکیوم پائپ لائن کو جوڑیں۔

￮ EXH ایگزاسٹ پورٹ: ماحول کے لیے کھلا، بلاک نہ کریں۔

  3. دباؤ: معیاری 0.45MPa، ورکنگ رینج 0.1~0.6MPa

  4. درجہ حرارت: 5 ~ 50 ℃ (ہوا کے ذریعہ میں کوئی آئسنگ نہیں)

7. عام درخواست کے منظرنامے۔

     • 3C الیکٹرانکس، سیمی کنڈکٹر، چھوٹے سکشن کپ کے ساتھ تقسیم شدہ جذب

     • آٹومیشن پروڈکشن لائن، موونگ پارٹس/روبوٹ اینڈ انفیکٹر

     • تنگ تنصیب کی جگہ، ہلکا پھلکا اور تیز رفتار رسپانس ایپلی کیشنز

     • پتلے کاغذ، پتلی فلم، چھوٹے حصوں اور الیکٹرانک چپس کو سنبھالنا

8. انتخاب کا موازنہ: ZU بمقابلہ ZB بمقابلہ ZL
