نیومیٹک اجزاء سیریز

SOLH IS3000 پسٹن کی قسم کا مکینیکل نیومیٹک پریشر سوئچ مساوی SMC ماڈلز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ ہوا کا دباؤ 1NO+1NC مائیکرو کانٹیکٹ سوئچ کو فعال کرنے کے لیے بلٹ ان پسٹن کو دھکیلتا ہے، جس میں ایڈجسٹ پریشر رینج 0.1~0.7MPa، ہسٹریسیس ≤0.05MPa اور ریپیٹیبلٹی ±0.05MPa ہے۔ ڈائی کاسٹ ایلومینیم ہاؤسنگ IP40 ڈسٹ پروف گریڈ تک پہنچ جاتی ہے، ٹاپ ایڈجسٹمنٹ نوب سے لیس اور بغیر پاور سپلائی کے آف لائن پریشر سیٹنگ کے لیے گریجویٹ ونڈو۔ معیاری پورٹ Rc1/4، اختیاری NPT1/4 تھریڈ، IS3100 گسکیٹ ماونٹنگ ورژن اور IS3010 مائیکرو لوڈ ویرینٹ PLC کے لیے وقف ہے، نیز اشارے لائٹ اختیاری ماڈل۔ اس کا ٹھوس پسٹن مکینیکل ڈھانچہ شاندار جھٹکا اور کمپن مزاحمت فراہم کرتا ہے، وائبریٹری فیڈرز پر مستحکم، دستک دینے والے ہتھوڑے اور اسٹیمپنگ مشینیں بغیر سگنل ڈرفٹ یا ڈیجیٹل الیکٹرانک سوئچز کے لیے عام غلط ٹرگرنگ کے۔ میکس کانٹیکٹ لوڈ 1A چھوٹے سولینائیڈ والوز کی براہ راست ڈرائیونگ یا PLC ڈیجیٹل ان پٹس سے کنکشن کی اجازت دیتا ہے، بڑے پیمانے پر ایئر سورس کم پریشر پروٹیکشن، سلنڈر کلیمپنگ پوزیشن کنفرمیشن اور وائبریشن آلات کے لیے نیومیٹک سیفٹی انٹر لاک کے لیے استعمال کیا جاتا ہے۔ یہ IS10 ریڈ سوئچز سے زیادہ برقی بوجھ کی گنجائش اور ISE30A ڈیجیٹل پریشر سوئچز کے مقابلے بہتر لاگت کی کارکردگی اور کمپن استحکام فراہم کرتا ہے۔

SOLH IS10 نان کنٹیکٹ ریڈ ٹیوب نیومیٹک پریشر سوئچ SMC ایئر سروس یونٹ کے لوازمات کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ یہ مقناطیس سے لیس پسٹن کو چلاتے ہوئے ہوا کے دباؤ کے ذریعے کام کرتا ہے تاکہ ریڈ ٹیوب کو مقناطیسی طور پر متحرک کیا جا سکے، جس میں صفر مکینیکل رابطہ کھرچنا اور کوئی برقی چنگاریاں نہیں ہیں، جس میں IS3000 پسٹن کے مائیکرو کانٹیکٹ سوئچز سے کہیں زیادہ طویل سروس لائف ہے۔ ایڈجسٹ دباؤ کی حد 0.1~0.6 MPa پر محیط ہے اور ہسٹریسس 0.08 MPa کے تحت کنٹرول کیا جاتا ہے۔ سائیڈ گریجویٹ ویونگ ونڈو بغیر پاور سپلائی کے سکریو ڈرایور کے ساتھ آف لائن پریشر کیلیبریشن کی اجازت دیتی ہے۔ دو ماؤنٹنگ اقسام دستیاب ہیں: IS10-01S R1/8 ان لائن تھریڈ کے ساتھ، اور کلپ آن IS10M جو کہ کابینہ کی جگہ بچانے کے لیے براہ راست AC FRL مینی فولڈز پر جکڑتا ہے۔ AC/DC 100V کے لیے ریٹیڈ رابطہ بوجھ 1A تک پہنچ جاتا ہے، جو براہ راست چھوٹے solenoid والوز چلانے یا PLC ڈیجیٹل ان پٹس سے منسلک ہونے کی صلاحیت رکھتا ہے۔ چھوٹا اور ہلکا پھلکا، یہ مین ایئر لو پریشر الارم، سلنڈر فل اسٹروک کی تصدیق اور وائبریٹر نیومیٹک سرکٹس کے سیفٹی انٹر لاک کے لیے لاگت کے معیاری پریشر مانیٹر کے طور پر کام کرتا ہے۔

SOLH PB1011A چھوٹے ڈایافرام پمپ SMC PB1011 کے مساوی ماڈلز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ انٹیگریٹڈ بلٹ ان DC24V 3-پورٹ solenoid والو براہ راست الیکٹرک کنٹرول کو قابل بناتا ہے، جبکہ PB1013A ایئر پائلٹ ویرینٹ بیرونی آلات کے انٹر لاک کے لیے ڈیزائن کیا گیا ہے۔ شافٹ لیس سیل کی تعمیر درمیانے درجے کے رساو کو مکمل طور پر ختم کرتی ہے۔ گیلے اجزاء اختیاری PP پولی پروپیلین یا SUS316 سٹینلیس سٹیل ہیں، جو کمزور تیزاب، الکلی اور نامیاتی سالوینٹس کے خلاف بہترین مزاحمت کے لیے جامع PTFE ڈایافرام اور FKM مہروں کے ساتھ جوڑے ہوئے ہیں۔ یہ 8 سے 2000 mL/منٹ تک ایڈجسٹ بہاؤ فراہم کرتا ہے، زیادہ سے زیادہ 2.5 میٹر ڈرائی سکشن لفٹ کے ساتھ 100 mPa·s تک مائع وسکوسیٹی کو ہینڈل کرتا ہے، 64 dB(A) شور سے نیچے کام کرتا ہے اور 30 ​​ملین سائیکل ڈایافرام سروس لائف حاصل کرتا ہے۔ سیال بندرگاہیں اختیاری NPT1/8 کے ساتھ معیاری Rc1/8 دھاگے کو اپناتی ہیں۔ ایئر سپلائی اور ایگزاسٹ پورٹس M5 چھوٹے دھاگوں کا استعمال کرتے ہیں۔ ایئر لاک سے بچنے کے لیے انسٹالیشن کے لیے مائع آؤٹ لیٹ کا سامنا اوپر کی طرف ہونا چاہیے۔ بڑے پیمانے پر سیمی کنڈکٹر اور پی وی لائنوں میں مائکرو کیمیکل مائع کی منتقلی، طبی بائیو کیمیکل ریجنٹ فیڈنگ، پرنٹنگ انک اور گلو کی فراہمی، اور ماحولیاتی پانی کے علاج کے آلات کے لئے عین مطابق کیمیائی خوراک کے لیے استعمال کیا جاتا ہے۔

SOLH VR3200/VR3201 پاور فری مکینیکل نیومیٹک الیکٹرک ریلے SMC ماڈلز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ یہ PLC انٹر لاک، پریشر مانیٹرنگ اور فالٹ الارم کے لیے بیرونی پاور سپلائی کے بغیر ہوا کے دباؤ کے سگنلز کو 1NO+1NC ڈرائی کنٹیکٹ سگنلز میں تبدیل کرتا ہے، 0.1 سے 1.0MPa تک ایڈجسٹ ٹرگر پریشر اور ہائی لوڈ بلٹ ان مائیکرو سوئچ کے ساتھ۔ تین قسمیں دستیاب ہیں: خشک دھول سے پاک کنٹرول کیبنٹ کے لیے اوپن فریم VR3200؛ مرطوب اور دھول والی مشین ٹولز اور پروڈکشن لائنوں کے لیے مکمل طور پر سیل IP44 ڈرپ پروف VR3201؛ CE سے تصدیق شدہ VR3202 مضبوط EMC مداخلت اور برآمدی مشینری کے لیے وقف گراؤنڈنگ ٹرمینل کے ساتھ۔ معیاری Rc1/8 ایئر انلیٹ، براس والو باڈی، POM پسٹن، سٹینلیس سٹیل ریٹرن اسپرنگ اور NBR سیل سے لیس، یہ بڑے پیمانے پر سلنڈر کلیمپنگ پریشر کی تصدیق، ویکیوم چک نیگیٹو پریشر فیڈ بیک، مین ایئر سورس کم پریشر وارننگ اور الیکٹرونک ورکشاپس کے بغیر سگنل کنورژن کے لیے استعمال ہوتا ہے۔

SOLH AN سیریز نیومیٹک ایگزاسٹ سائلنسر مساوی SMC مفلرز کے ساتھ مکمل طور پر قابل تبادلہ ہے، جو M5 مائیکرو تھریڈ سے لے کر Rc2" بڑے بور تک مکمل سائز کی رینج کا احاطہ کرتا ہے، جو شعلہ retardant sintered رال اور اعلی درجہ حرارت کے sintered copper metal versions میں دستیاب ہے۔ جامع ڈھانچہ سولینائیڈ والوز اور سلنڈروں سے تیز رفتار ایگزاسٹ امپیکٹ شور کو مؤثر طریقے سے دباتا ہے، آئل مسسٹ سپلیشنگ کو روکتا ہے، اور ایکچیوٹرز کو سست کیے بغیر کم ایگزاسٹ بیک پریشر کو برقرار رکھتا ہے، رال ویرینٹ UL94-V0 کے ساتھ -10 سے 60℃ تک کام کرتا ہے، جب کہ دھات کے لیے 50 سے 10 درجہ حرارت کے ساتھ۔ بار بار چلنے والے ہائی ٹمپریچر ایگزاسٹ انوائرنمنٹس سولینائیڈ والوز، سلنڈرز اور سنٹرلائزڈ ایگزاسٹ ہیڈرز کے لیے موزوں ہیں، جو ایئر فلو کی گنجائش کے لحاظ سے مائیکرو، میڈیم اور انڈسٹریل بڑے بور کے ماڈلز میں درجہ بندی کرتے ہیں، جس میں میٹرک، آر سی، این پی ٹی اور پش ان کنکشن آپشنز کے ساتھ کلاگڈ سائلنسر کور کو صاف کیا جا سکتا ہے۔ نیومیٹک سرکٹس

SOLH G سیریز کے نیومیٹک پریشر گیجز کمپریسڈ ہوا کی پیمائش کے لیے وقف ہیں، پینل ایمبیڈنگ کے لیے ریئر تھریڈ G قسم اور ان لائن پائپ ماؤنٹنگ کے لیے سائیڈ تھریڈ GA قسم میں تقسیم کیے گئے ہیں۔ ڈائل سائز φ15 سے φ63 تک 0.2~1.5MPa کی پیمائش کے ساتھ۔ معیاری درستگی ±3% FS ہے، جبکہ منی G15 اور G27 ±5% FS تک پہنچ جاتی ہے۔ لال-سبز رنگ کی حد کے حلقوں سے لیس ایل ویریئنٹس بدیہی بصری دباؤ کی حالت کی شناخت کے قابل بناتے ہیں۔ بڑے ڈائل G53-L اور G63-L طویل فاصلے سے واضح ریڈنگ کی ضمانت دیتے ہیں۔ کنکشن تھریڈز میں M5، R1/16، R1/8 اور R1/4 شامل ہیں۔ معیاری پیتل کی متعلقہ اشیاء فراہم کی جاتی ہیں، اور تانبے سے پاک آئل فری کلین ورژن سیمی کنڈکٹر ہائی پیوریٹی گیس سرکٹس کے لیے اختیاری ہیں۔ گیج زنک الائے / نکل چڑھایا ایلومینیم ہاؤسنگ اور اثر مزاحم پولی کاربونیٹ ونڈو کو اپناتا ہے۔ ریئل ٹائم ایئر پریشر مانیٹرنگ کے لیے سولینائیڈ والوز، ریگولیٹرز اور آٹومیشن آلات کے ساتھ وسیع پیمانے پر مماثل، تمام سائز درآمد شدہ مساوی پریشر گیجز کے ساتھ مکمل طور پر قابل تبادلہ ہیں۔

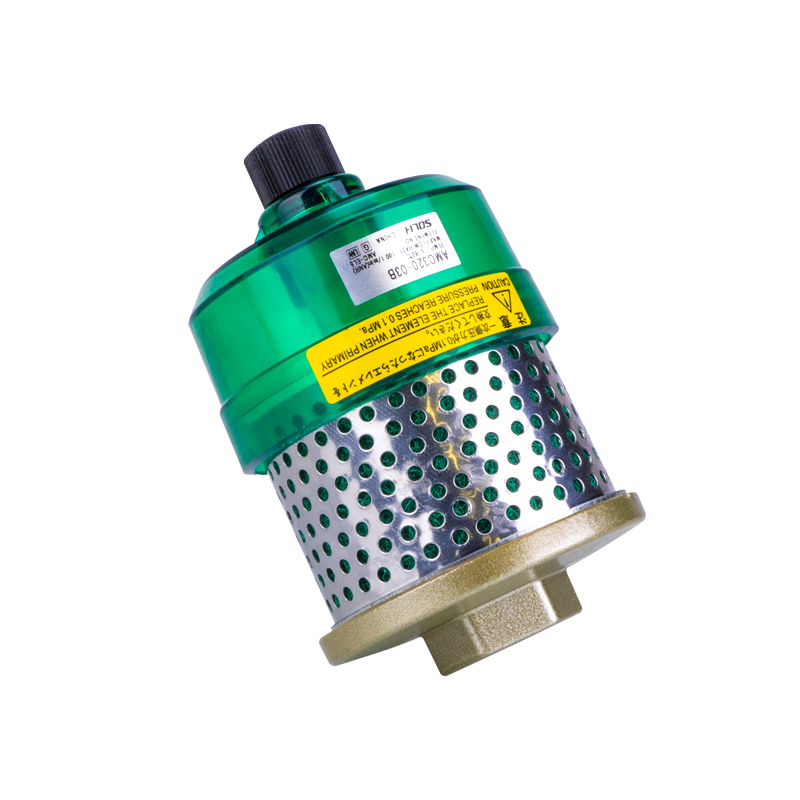

SOLH AMC سیریز ایگزاسٹ کلینر ایک 2-in-1 یونٹ ہے جو تیل کی دھند کو الگ کرنے اور سائلنسر کے فنکشن کو مربوط کرتا ہے، جسے SMC AMC کے ڈراپ ان متبادل کے طور پر بنایا گیا ہے۔ یہ 30–35dB شور کو کم کرتے ہوئے سلنڈر اور سولینائیڈ والو ایگزاسٹ سے تیل کی باریک دھول اور دھول کو پکڑتا ہے۔ سینٹرفیوگل پری سیپریشن، ریپلی ایبل گلاس فائبر + ایکٹیویٹڈ کاربن عنصر اور بلٹ ان آئل سمپ کی خاصیت، یہ ورکشاپوں کو تیل سے پاک رکھتا ہے۔ بریکٹ اور ڈرین پائپنگ ورژن کے ساتھ R، NPT اور G تھریڈ میں دستیاب ہے۔

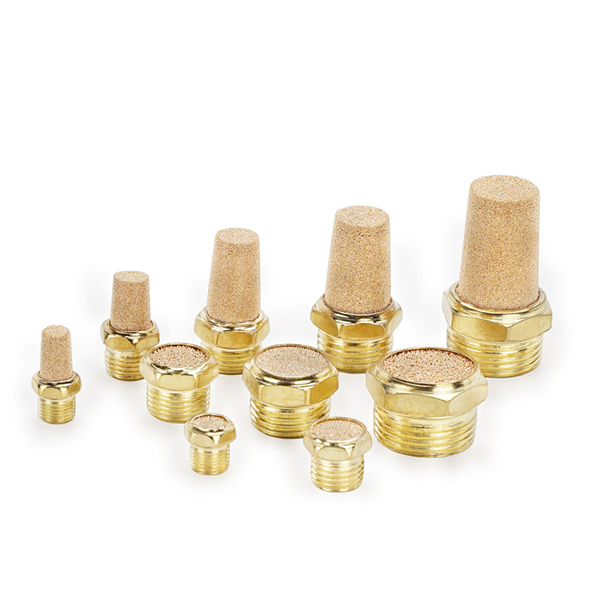

SOLH نیومیٹک سائلنسر فیملی پانچ سیریز پر محیط ہے: BSL معیاری سنٹرڈ کانسی کا مفلر، BSLM چھوٹے دھاتی سائلنسر، ایڈجسٹ ایبل ایگزاسٹ تھروٹل کے ساتھ BESL کمبائنڈ سائلنسر، اور کھانے، طبی اور الیکٹرانکس کے ماحول کے لیے کاپر فری آل پلاسٹک PAL/PALM اقسام۔ دھاگے کے اختیارات M5 سے لے کر PT1/2 تک ہیں۔ پیتل، ایلومینیم اور فل پلاسٹک ہاؤسنگ مختلف استحکام، جگہ اور صفائی کی ضروریات کو پورا کرتے ہیں، صاف اور پرسکون آٹومیشن ورکشاپس کے لیے سولینائڈ والو اور سلنڈر پورٹس پر ایگزاسٹ شور کو کم کرتے ہیں۔

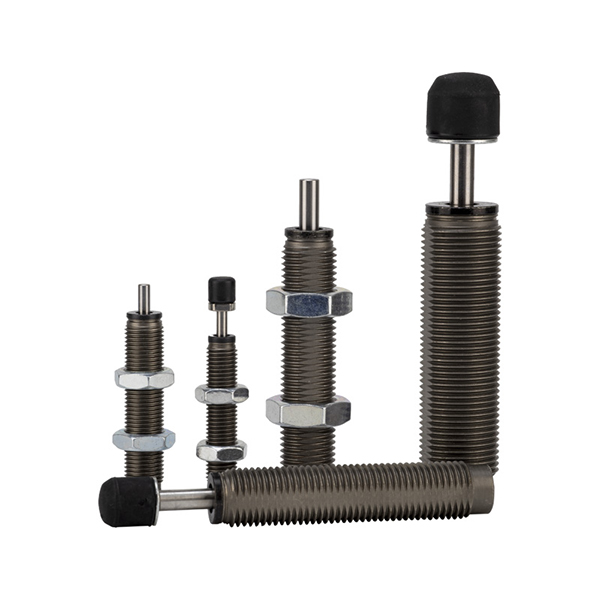

SOLH RB سیریز SMC کے معیار کے مطابق فکسڈ اورفیس ہائیڈرولک شاک ابزوربرز ہیں، درآمد شدہ ڈیمپرز کے لیے ڈراپ ان ریپلیسمنٹ۔ بلٹ ان ملٹی اسٹیج تھروٹلنگ اثر کی توانائی کو بغیر فیلڈ ایڈجسٹمنٹ کے حرارت میں بدلتی ہے، 0.05–5m/s اثر کی رفتار کو سپورٹ کرتی ہے۔ 0.5–147J انرجی اور M6–M27 تھریڈز میں چار ذیلی سیریز جنرل (RB)، کولنٹ ریزسٹنٹ (RBL)، شارٹ باڈی (RBQ) اور ڈسٹ کیپڈ (RBC) ایپلی کیشنز کا احاطہ کرتی ہیں۔ ±5° غلط ترتیب کی رواداری کے ساتھ اسکرو ماونٹڈ، سلنڈرز، لکیری سلائیڈز اور آٹومیشن آلات میں روٹری ایکچیوٹرز کے آخر میں اسٹروک بفرنگ کے لیے مثالی ہے۔
