جی سیریز جنرل نیومیٹک پریشر گیج

برانڈ: SOLH از رچج ٹیکنالوجی

مصنوعات کی پوزیشننگ

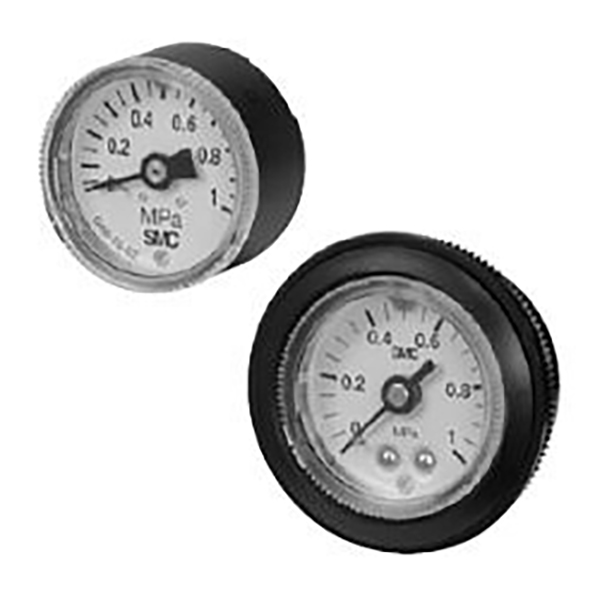

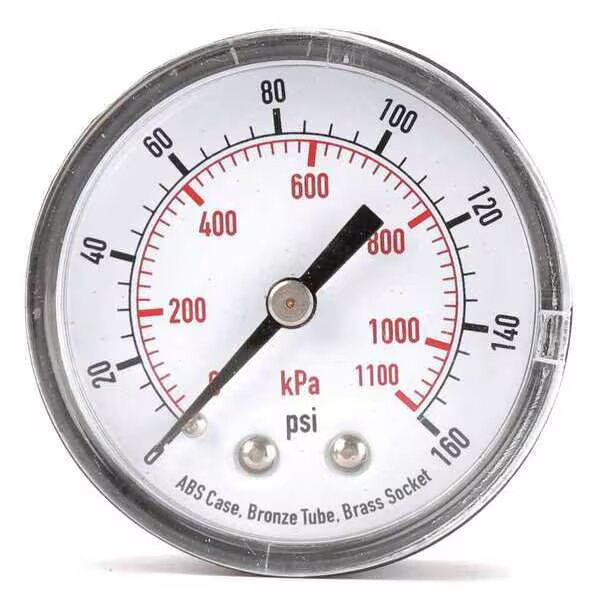

     SOLH G سیریز ایک معیاری پریشر گیج ہے جو کمپریسڈ ہوا کے دباؤ کی پیمائش کے لیے نیومیٹک سسٹمز کے لیے وقف ہے، جسے معیاری بنیادی قسم میں تقسیم کیا گیا ہے اور رنگ وارننگ رنگ کے ساتھ حد اشارے کی قسم ہے۔ بیرونی قطر کی حدود φ15 ~ φ63 ڈائل کریں، پریشر کا دورانیہ 0.2~1.5MPa معیاری درستگی کے ساتھ ±3% F.S کا احاطہ کرتا ہے۔ دو بڑھتے ہوئے ڈھانچے دستیاب ہیں: پینل ماؤنٹنگ کے لیے ریئر تھریڈ G ماڈل اور براہ راست پائپ لائن کی تنصیب کے لیے سائیڈ تھریڈ GA ماڈل۔

سیریز کے سائز اور طول و عرض کی تفصیلات (بیرونی قطر × کنکشن تھریڈ)

     --G15: φ15, M5 اندرونی دھاگہ / R1/8; انتہائی چھوٹے، مائیکرو نیومیٹک والوز کے ساتھ مماثل

     --G27: φ26, R1/16/R1/8; محدود تنگ تنصیب کی جگہ کے لیے کومپیکٹ سلم باڈی

     --G36/GA36: φ37.5, R1/8; مرکزی دھارے میں شامل معیاری عمومی مقصدی ماڈل

     --G46/GA46: φ42.5, R1/8/R1/4; سب سے زیادہ استعمال کیا جاتا ہے، اختیاری حد اشارے کی انگوٹی

     --G53-L: φ51, R1/8 / R1/4; سرخ-سبز حد کی وارننگ رنگ کے ساتھ درمیانے بڑے ڈائل

     -- G63-L: φ63.4, R1/8 / R1/4; سپر بڑا ڈائل، لمبی دوری سے واضح پڑھنا

ماڈل نام کے اصول اور مثالیں۔

 1. نام کی شکل

     -- G/GA + سائز کوڈ + اختیاری لاحقہ L + پریشر رینج کوڈ + تھریڈ کوڈ

     -- لاحقہ L = سرخ سبز حد کے اشارے کی انگوٹی سے لیس

  2. ماڈل کی مثالیں۔

     --G46-10-02:

         G46 = φ42.5 ریئر تھریڈ ماڈل | 10 = 1.0MPa رینج | 02 = R1/4 تھریڈ

     --GA36-10-01:

        GA36 = φ37.5 سائیڈ تھریڈ ماڈل | 10 = 1.0MPa رینج | 01 = R1/8 تھریڈ

     -- G36-L-10-01

        سرخ سبز حد کی وارننگ رنگ L کے ساتھ، φ37.5 پیچھے کا دھاگہ، 1.0MPa، R1/8

  3. کوڈ کی تعریف

     -- پریشر رینج کوڈ:

         2 = 0~0.2MPa

         4 = 0~0.4MPa

        10 = 0~1.0MPa

        15 = 0~1.5MPa

    -- تھریڈ کوڈ

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0.8 میٹرک اندرونی تھریڈ3۔

یونیورسل کور ٹیکنیکل پیرامیٹرز

  1. قابل پیمائش میڈیم: کمپریسڈ ہوا؛ تیل سے پاک اور تانبے سے پاک گیلے حصے کے ورژن صاف عمل کے لیے اختیاری ہیں۔

  2. معیاری دباؤ کی حدود: 0~0.2 / 0~0.4 / 0~1.0 / 0~1.5MPa

  3. درستگی کا درجہ: معیاری ±3% F.S.؛ منی G15 اور G27 ±5% F.S

  4. مواد کی ترتیب:

     -- ہاؤسنگ: زنک مرکب / نکل چڑھایا ڈائی کاسٹ ایلومینیم

     -- ونڈو کور: اثر مزاحم پولی کاربونیٹ

     - کنکشن فٹنگ: پیتل؛ تانبے سے پاک متبادل دستیاب ہے۔

  5. آپریٹنگ درجہ حرارت: -5 ~ +60 ℃ (آئسنگ کے بغیر درمیانہ)

  6. بڑھتے ہوئے درجہ بندی

     --G قسم: پیچھے کا دھاگہ، ایمبیڈڈ پینل کی تنصیب کے لیے ڈیزائن کیا گیا ہے۔

     --GA قسم: سائیڈ تھریڈ، ڈائریکٹ ان لائن پائپ لائن ماؤنٹنگ

لمیٹ انڈیکیٹر رنگ کے ساتھ ایل ماڈل

     --سرخ رنگ: اوپری حد / ہائی پریشر الارم کی حد

     -- سبز رنگ: عام محفوظ کام کرنے کے دباؤ کا وقفہ

     --سفید پوائنٹر: ریئل ٹائم متحرک ہوا کے دباؤ کی قدر

     -- بنیادی فائدہ: محتاط پیمانے پر پڑھے بغیر بدیہی بصری حالت کا فیصلہ، اسمبلی لائنوں اور مرکزی ملٹی پوائنٹ مانیٹرنگ کیبنٹ کے لیے مثالی

مرحلہ وار انتخاب گائیڈ

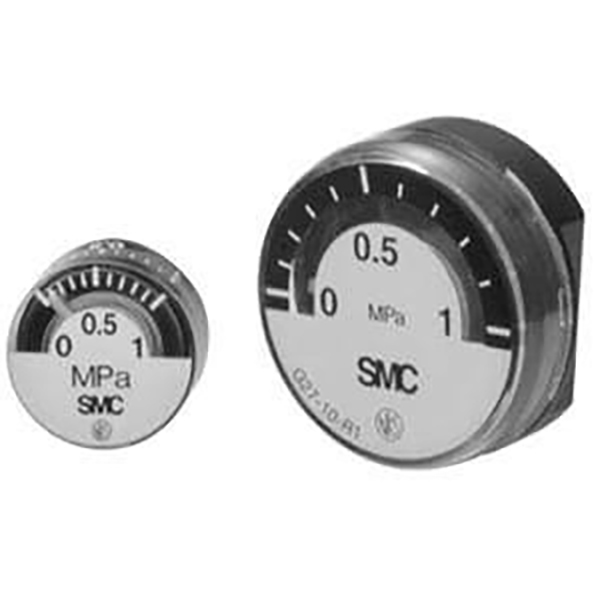

  1. چھوٹی اور تنگ محدود جگہ: منتخب کریں G15 / G27 (φ15 / φ26)

  2. عام معیاری نیومیٹک سرکٹس: G36 / G46 (φ37.5 / φ42.5)

  3. بصری دباؤ کی وارننگ کی ضرورت ہے: G36-L / G46-L رنگ کی حد کی انگوٹی کے ساتھ

  4. لمبی دوری کی ریموٹ ریڈنگ ڈیمانڈ: بڑا ڈائل G53-L / G63-L (φ51 / φ63)

  5. انسٹالیشن موڈ کی تفریق

     -- ڈائریکٹ پائپ لائن ماؤنٹنگ → GA سائیڈ تھریڈ سیریز

     -- ایکوپمنٹ کنٹرول پینل ایمبیڈڈ ماونٹنگ → جی ریئر تھریڈ سیریز

مقبول معیاری ماڈل فوری حوالہ

     -- G27-10-R1: φ26 ڈائل، 1.0MPa رینج، R1/16 تھریڈ

     --G36-10-01: φ37.5 ریئر تھریڈ، 1.0MPa، R1/8

     -- G46-10-02: φ42.5 ریئر تھریڈ، 1.0MPa، R1/4

     -- G46-L-10-02: φ42.5 پیچھے کا دھاگہ، سرخ سبز رنگ کی حد، 1.0MPa، R1/4

ایک جملے کا خلاصہ

     SOLH G سیریز نیومیٹک پریشر گیج کا احاطہ کرتا ہے φ15~φ63 فل ڈائل سائزز کے ساتھ ریئر/سائیڈ تھریڈ ٹو ماؤنٹنگ اسٹائلز، اختیاری L قسم کلر لمٹ وارننگ رِنگ، 0.2~1.5MPa مکمل پریشر رینجز اور کاپر فری کلین ورژن، تمام انڈسٹریل آٹومیشن pneu کے لیے معیاری ایئر پریشر مانیٹرنگ آلات۔
