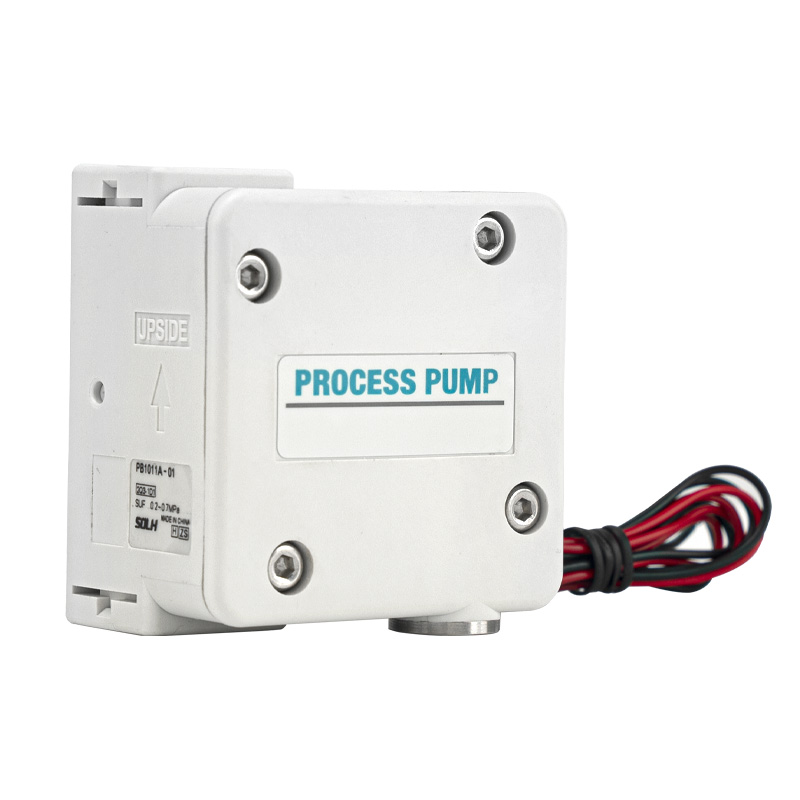

RPB1011 سیریز ڈایافرام پمپ (PB1000A بلٹ ان سولینائڈ والو کی قسم)

برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

مصنوعات کی پوزیشننگ

     SOLH PB1011A PB1000A منی ایچر سنگل ایکٹنگ نیومیٹک ڈایافرام پمپ سیریز سے تعلق رکھتا ہے جس میں بلٹ ان سولینائیڈ والو ہے۔ اس میں کمپیکٹ آؤٹ لائن، مکمل سنکنرن مزاحمت اور صفر شافٹ سیل لیکیج شامل ہیں۔ کیمیائی سالوینٹس، خالص پانی، طبی مائع اور ری ایجنٹ کی مائیکرو سے درمیانے بہاؤ کی ترسیل کے لیے ڈیزائن کیا گیا ہے، یہ ایک کمپیکٹ پریسجن ڈوزنگ پمپ ہے جو بڑے پیمانے پر فائن کیمیکل، سیمی کنڈکٹر اور بائیوٹیک صنعتوں میں استعمال ہوتا ہے۔

ماڈل کی درجہ بندی اور ڈرائیو موڈ

     --  PB1011A: بلٹ ان انٹیگریٹڈ 3-پورٹ سولینائیڈ والو (DC24V)، براہ راست الیکٹریکل سگنل کنٹرول، پلگ اینڈ پلے وائرنگ

     --  PB1013A: بیرونی ایئر پائلٹ کی قسم، آزاد بیرونی سولینائڈ والو کے ذریعے کارفرما

     --  پورٹ سائز کا لاحقہ: 01 = Rc1/8 معیاری سیال پورٹ

     --  عام مکمل ماڈلز: PB1011A-01؛ PB1011A-01-B (بڑھتے ہوئے فٹ بریکٹ کے ساتھ)؛ PB1011A-01-N (NPT تھریڈ پورٹ)

بنیادی تکنیکی تفصیلات (PB1011A)

     -- ڈرائیو یونٹ: بلٹ ان 3/2 سولینائیڈ والو، DC24V، بجلی کی کھپت 0.35W

     --  بہاؤ کی حد: 8～2000 mL/min (0.12～120 L/h)

     --  ڈسچارج ورکنگ پریشر: 0～0.6 MPa

     --  خشک سکشن لفٹ: زیادہ سے زیادہ 2.5 میٹر

     -- آپریٹنگ سیال کا درجہ حرارت: 0～50℃ (پمپ چیمبر کے اندر کوئی آئسنگ نہیں)

     -- زیادہ سے زیادہ قابل اجازت مائع واسکوسیٹی: 100 ایم پی اے

     -- سپلائی ایئر پریشر کی حد: 0.2～0.7 MPa

     -- ہوا کی کھپت: ≤40 L/منٹ (ANR)

     -- مجموعی طول و عرض اور وزن: 60×60×41 ملی میٹر، تقریباً۔ 170 گرام

     -- آپریٹنگ شور: ≤64 dB(A)؛ مماثل سائلنسر کے ساتھ شور مزید کم ہوا۔

     --ڈایافرام سروس لائف: 30 ملین تک سوئچنگ سائیکل

گیلے حصے کے مواد کی ترتیب

      -- پمپ باڈی: پولی پروپیلین پی پی / SUS316 سٹینلیس سٹیل اختیاری

     -- ڈایافرام اور چیک والو کور: جامع PTFE + PP

     - سگ ماہی کا مواد: ایف کے ایم فلورو ربڑ، تیزاب، الکلی اور نامیاتی سالوینٹ کے خلاف شاندار مزاحمت

     - مواد کا فائدہ: بغیر شافٹ سیل ڈیزائن درمیانے رساو کو ختم کرتا ہے۔ کیمیائی محلول، خالص پانی، طبی ری ایجنٹ اور ہلکے تیزاب/الکالی سیال کے لیے مکمل سنکنرن مزاحمت۔

کام کرنے کا اصول (PB1011A الیکٹرک کنٹرول کی قسم)

     - سولینائیڈ انرجیائزڈ آن: کمپریسڈ ہوا ڈرائیو چیمبر میں داخل ہوتی ہے، ڈایافرام کو بائیں طرف منتقل کرنے کے لیے دھکیلتی ہے۔ پمپ چیمبر کے اندر مائع اوپری ایک طرفہ والو کے ذریعے خارج ہوتا ہے۔

     -- سولینائیڈ ڈی اینرجائزڈ آف: ڈرائیو چیمبر ہوا کو ختم کرتا ہے۔ ڈایافرام بلٹ ان سپرنگ فورس کے تحت دائیں طرف دوبارہ سیٹ ہوتا ہے۔ نئے مائع کو نچلے انلیٹ چیک والو کے ذریعے پمپ کیویٹی میں چوسا جاتا ہے۔

     -- اعلی تعدد سولینائیڈ آن/آف سائیکل (1～10 Hz) مسلسل مائع سکشن اور خارج ہونے کا احساس کرتا ہے۔ سوئچنگ فریکوئنسی کو تبدیل کرکے آؤٹ پٹ کے بہاؤ کو درست طریقے سے ایڈجسٹ کیا جا سکتا ہے۔

تنصیب اور پائپنگ کی ضروریات

  1. لازمی تنصیب کا اصول

     -- پمپ چیمبر کے اندر ایئر لاک سے بچنے کے لیے فلوئڈ آؤٹ لیٹ پورٹ (آؤٹ) کا رخ اوپر کی طرف ہونا چاہیے جس کی وجہ سے بہاؤ میں خلل پڑتا ہے۔

 2. پورٹ ڈیفینیشن اور تھریڈ اسپیک

     -- فلوئڈ ان / آؤٹ مین پورٹس: سٹینڈرڈ Rc1/8، NPT1/8 اختیاری

     -- ایئر سپلائی SUP پورٹ: M5×0.8 تھریڈ

     -- Exhaust EXH پورٹ: M5×0.8 تھریڈ، AN05-M5 چھوٹے سائلنسر کے ساتھ ہم آہنگ

  3. بڑھتے ہوئے سوراخ

     -- 6 ملی میٹر گہرائی کے ساتھ 2 × M4 سکرو سوراخ؛ یا سوراخ کے ذریعے φ4.5؛ فکسڈ آلات کی تنصیب کے لیے وقف فوٹ بریکٹ لوازمات KT-PB1A-5 دستیاب ہے۔

عام صنعتی درخواست کے منظرنامے۔

     -- سیمی کنڈکٹر اور پی وی مینوفیکچرنگ: کیمیکل سالوینٹس کی منتقلی، مائع سرکولیشن لوپ کی صفائی

     -- میڈیکل اور بائیو کیمیکل آلات: ری ایجنٹ، بفر حل اور حیاتیاتی مائع کی مائیکرو ڈیلیوری

     -- پرنٹنگ اور پیکیجنگ مشینری: سیاہی، چپکنے والا گلو خودکار فیڈنگ سسٹم

     --ماحولیاتی تحفظ اور پانی کا علاج: کیمیکل ایجنٹ کی خوراک، فضلے کے پانی کے نمونے جمع کرنا

     -- جنرل آٹومیشن انڈسٹری: کاٹنے والی سیال، صفائی کا ایجنٹ اور ہلکے تیل کی ترسیل

ماڈل سلیکشن گائیڈ لائنز

     -- فلو میچنگ: فلو کے لیے PB1011A منتخب کریں ≤2000 mL/min؛ PB1013A ایئر پائلٹ ماڈل خصوصی لنکیج کنٹرول منظرناموں کے لیے (زیادہ سے زیادہ بہاؤ 1000 ملی لیٹر/منٹ)

     گیلے مواد کا انتخاب: عام کمزور کیمیائی مائع کے لیے پی پی پمپ باڈی؛ مضبوط corrosive سالوینٹس کے لیے SUS316 + PTFE کومبو

     -- کنٹرول موڈ: الیکٹرک ڈائریکٹ کنٹرول PB1011A کا انتخاب کریں۔ سامان بیرونی انٹرلاک تعلق PB1013A ایئر پائلٹ قسم کا انتخاب کریں ۔

     - معاون لوازمات: شور کو کم کرنے کے لیے ایگزاسٹ پورٹ پر سائلنسر لگائیں۔ طویل مدتی فکسڈ تنصیب کے لیے فٹ بریکٹ سے میچ کریں۔

SOLH انٹرچینج کا فائدہ

     SOLH-PB1011 سیریز مجموعی طور پر SMC کی اصل PB1011 سیریز سے مکمل طور پر میل کھاتی ہے، مجموعی طور پر پورٹ تھریڈ لے آؤٹ اور کارکردگی کے تمام پیرامیٹرز، پائپ لائن میں ترمیم کے بغیر براہ راست ڈراپ ان تبدیلی، اعلیٰ لاگت کی کارکردگی کے ساتھ۔

ایک جملے کا خلاصہ

     SOLH PB1011A منی ایچر بلٹ ان سولینائیڈ نیومیٹک ڈایافرام پمپ شافٹ سیل فری لیک پروف PTFE/FKM سنکنرن مزاحم گیلے حصوں کو اپناتا ہے، 8~2000mL/min مائیکرو میڈیم فلو ڈوزنگ کو سپورٹ کرتا ہے، الیکٹرک انٹیگریٹڈ سولینائیڈ میں دستیاب ہے اور بیرونی پمپ کی منتقلی، ایئر کنڈکٹ اور ایئر کنڈکٹ ورژن کے لیے۔ طبی، پرنٹنگ اور ماحولیاتی ری ایجنٹ کی ترسیل کے نظام.
