نیومیٹک اجزاء سیریز

نیومیٹک سلنڈر راڈ اینڈ کے لیے SOLH Y ٹائپ ڈبل ایئر کلیویس جوائنٹ، SMC/AirTAC حصوں کے ساتھ بدلنے والا معیاری فورک کنیکٹر۔ اندرونی دھاگہ M10×1.25-M27×2 مماثل 32-125mm بور، پن ہول φ10-27mm، ±5° سنگل ہوائی جہاز کا جھولا۔ کاربن سٹیل سیاہ/جستی یا سٹینلیس سٹیل۔ پش پل اور واضح میکانزم میں زیادہ بوجھ برداشت کرنے والے سنگل ایئر لوڈ لگز کے لیے مثالی۔

نیومیٹک سلنڈر راڈ اینڈ کے لیے SOLH F قسم کا فلوٹنگ جوائنٹ، لچکدار بال ہیڈ کمپنسٹنگ کنیکٹر۔ محوری/شعاعی غلط ترتیب کو جذب کرتا ہے (محوری ±1.5mm، کونیی ±2°~±5°)، سائیڈ فورس کو ختم کرتا ہے اور سلنڈر سیل کی حفاظت کرتا ہے۔ تھریڈز M6×1.0-M20×1.5 مماثل 16-100mm بور، اینوڈائزڈ ایلومینیم یا 304 سٹینلیس۔ AirTAC F سیریز، SMC JAF/JAHF کے ساتھ قابل تبادلہ۔ پریس فٹنگ، اسمبلی لائنوں اور طویل اسٹروک پہنچانے کے لیے مثالی۔

نیومیٹک سلنڈر راڈ اینڈ کے لیے SOLH U ٹائپ فش آئی راڈ اینڈ بیئرنگ، ±13°~±15° جھولے کے ساتھ 360° یونیورسل آرٹیکولیٹڈ جوائنٹ۔ 2 ملی میٹر سماکشیی انحراف کی تلافی کرتا ہے، پس منظر کی قوت کو ختم کرتا ہے اور سلنڈر مہروں کی حفاظت کرتا ہے۔ تھریڈز M6×1.0-M27×2 مماثل 16-125mm بورز، بیئرنگ سٹیل/سیلف چکنا کرنے والا کاپر/304 سٹینلیس آپشنز۔ AirTAC F-U اور SMC PHS قابل تبادلہ۔ تیز رفتار، سنکی اور ملٹی اینگل لوڈ میکانزم کے لیے مثالی۔

SOLH C قسم کا سیلف لاکنگ نیومیٹک کوئیک کپلر، سنگل ہینڈ آپریشن کے لیے اسٹیل بال سیلف لاک ڈیزائن۔ NBR سگ ماہی، کام کا دباؤ 0-1.0MPa. نکل چڑھایا سٹیل / پلاسٹک کے اختیارات. PP10~PP40, PF/PH/SP/SM سیریز Φ4×6~Φ8×12 PU ٹیوب اور G1/4, G3/8, G1/2 تھریڈز کے لیے۔ SMC اور AirTAC کے ساتھ قابل تبادلہ کراس برانڈ۔ بڑے پیمانے پر ایئر کمپریسرز، ایئر ٹولز اور ویکیوم جنریٹر نیومیٹک لائنوں کے لیے استعمال کیا جاتا ہے۔

SOLH KQ2H ون ٹچ سٹریٹ پش ان فٹنگ، SMC KQ2H کا براہ راست متبادل۔ POM باڈی، نکل چڑھایا پیتل کا دھاگہ، NBR مہر۔ 1.0MPa تک کمپریسڈ ہوا اور -95kPa تک ویکیوم کے لیے کام کرتا ہے۔ Φ2-Φ16 PU/PA ٹیوبز، میٹرک M&R ٹیپر تھریڈز، مساوی قطر اور کم کرنے والی کنفیگریشنز کا احاطہ کرتا ہے۔ ویکیوم جنریٹرز، مائیکرو سلنڈرز اور محدود آٹومیشن نیومیٹک پائپنگ کے لیے مثالی۔

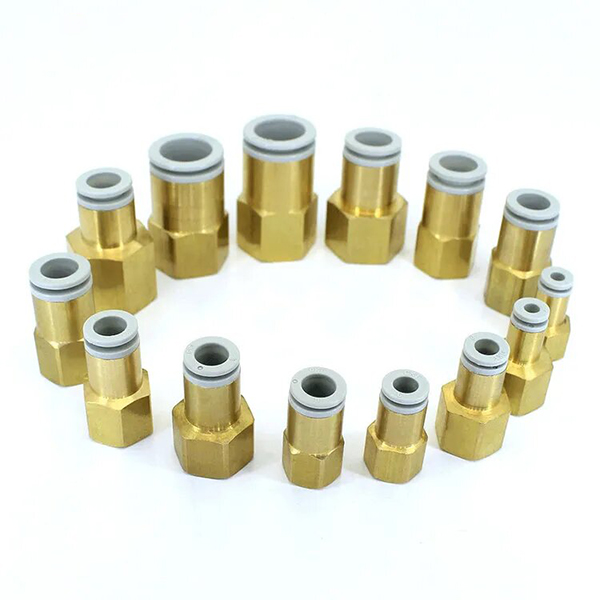

SOLH KQ2F ون ٹچ پش ان فٹنگ، SMC KQ2F کا براہ راست متبادل۔ نکل چڑھایا پیتل کی باڈی، NBR سیل، 1.0MPa کمپریسڈ ہوا تک ویکیوم (-0.1MPa) کے لیے کام کرتی ہے۔ PU/PA/FEP/PFA ٹیوب کے لیے ایک سرہ، ایک سرہ خواتین تھریڈ M5/Rc1/8~Rc1/2۔ تنگ جگہ کی پائپنگ کے لیے کومپیکٹ گھومنے والا ڈیزائن، سولینائیڈ والوز، سلنڈرز اور آٹومیشن ویکیوم سرکٹس پر وسیع پیمانے پر استعمال ہوتا ہے۔

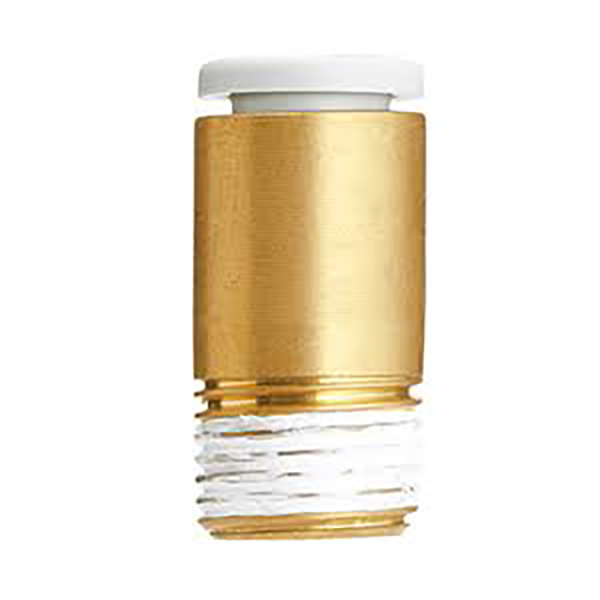

SOLH KQ2S ون ٹچ پش ان فٹنگ، براہ راست SMC KQ2S متبادل۔ نکل چڑھایا پیتل کی باڈی، NBR سیل، 1.0MPa کمپریسڈ ہوا تک ویکیوم (-0.1MPa) کے لیے کام کرتی ہے۔ PU/PA ٹیوب کے لیے ایک سرہ، مردانہ دھاگے کا اختتام ریسس شدہ اندرونی ہیکس ساکٹ کے ساتھ، ہیکس رینچ کو تنگ جگہ میں سخت کرنے کے قابل بناتا ہے۔ کمپیکٹ والو جزائر، اعلی کثافت نیومیٹک وائرنگ اور ویکیوم جذب کے نظام کے لئے بہت اچھا.

SOLH KQ2L ایک ٹچ 90° کہنی دھکا ان فٹنگ، SMC KQ2L کا براہ راست متبادل۔ POM باڈی، NBR سیل، 0~1.0MPa کمپریسڈ ہوا اور 95kPa تک ویکیوم کو سپورٹ کرتی ہے۔ متعدد طرزیں: مردانہ دھاگہ، برابر قطر کی کہنی، اسٹیم کہنی اور PU/PA ٹیوب کے لیے اسٹیم کہنی کو کم کرنا۔ ویکیوم جنریٹرز، سولینائڈ والوز اور آٹومیشن مشینری پر 90° پائپنگ کی جگہ کی بچت کے لیے بہترین۔

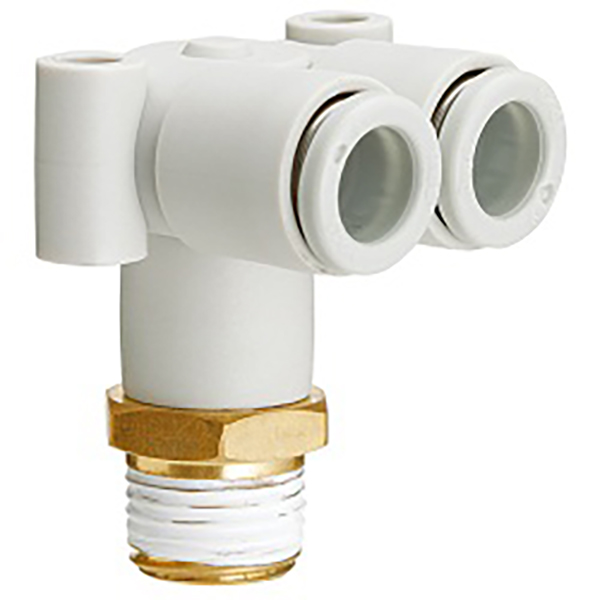

SOLH KQ2LU L-ٹائپ 1 سے 2 جڑواں کہنی پش ان فٹنگ، SMC KQ2LU کے ساتھ قابل تبادلہ۔ متوازن ہوا کے بہاؤ کے لیے 90° ایک انلیٹ دو آؤٹ لیٹس ڈیزائن۔ POM باڈی، نکل چڑھایا پیتل کا دھاگہ اور NBR سیل، 0~1.0MPa کمپریسڈ ہوا اور -95kPa ویکیوم کے لیے کام کرتا ہے۔ PU/PA نلیاں کے لیے ایک سے زیادہ تھریڈ اور مساوی قطر کے اختیارات، بڑے پیمانے پر روبوٹک اینڈ انفیکٹر اور ویکیوم سکشن کپ برانچنگ میں استعمال ہوتے ہیں۔
