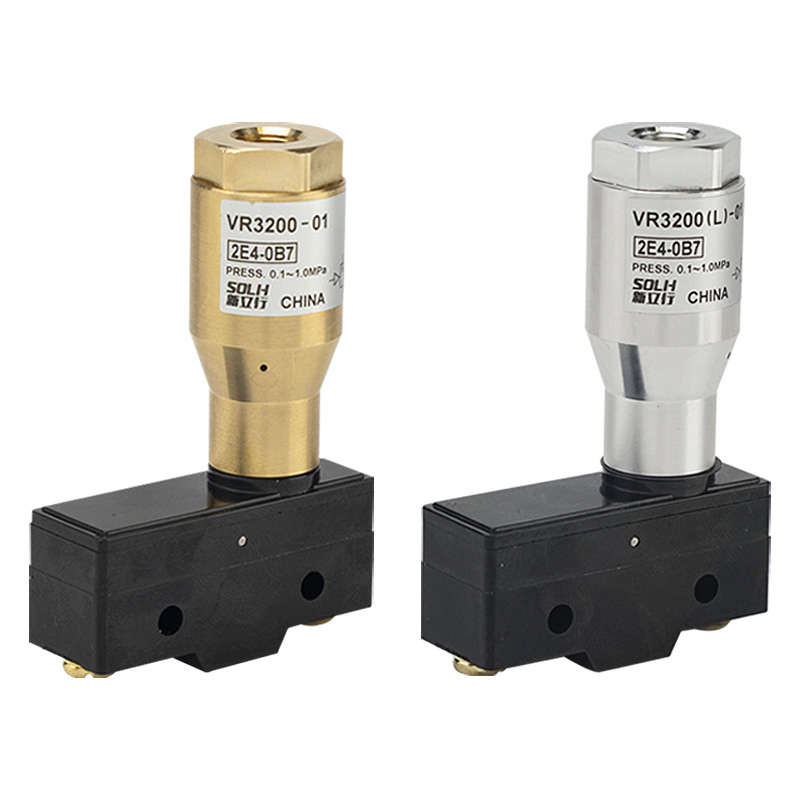

VR3200/VR3201 سیریز نیومیٹک-الیکٹرک ریلے

برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

مصنوعات کی پوزیشننگ

     SOLH VR3200/3201 سیریز کلاسک نیومیٹک الیکٹرک ریلے ہیں جنہیں ایئر پریشر سگنل سوئچ بھی کہا جاتا ہے۔ وہ نیومیٹک پریشر سگنلز کو الیکٹریکل سوئچنگ ڈرائی کنٹیکٹس میں تبدیل کرتے ہیں، بڑے پیمانے پر پریشر مانیٹرنگ، فالٹ الارمنگ، سیفٹی انٹر لاک اور ڈیجیٹل سگنل ان پٹ PLC کو خودکار پروڈکشن لائنوں میں استعمال کیا جاتا ہے، جو نیومیٹک پائپ لائنز اور الیکٹریکل کنٹرول سسٹمز کے درمیان معیاری سگنل کنورژن انٹرفیس کے طور پر کام کرتے ہیں۔

ماڈل کی درجہ بندی اور بنیادی فرق

     --VR3200-01: کھلی فریم کی قسم، وزن 130 گرام، بے نقاب ٹرمینل بلاک، خشک، دھول سے پاک انڈور کابینہ کے ماحول کے لیے

     -- VR3201-01: IP44 ڈرپ پروف سیل بند ہاؤسنگ، وزن 260 گرام، مکمل طور پر بند تعمیر، مرطوب، دھول بھری ورکشاپوں اور پیداواری آلات کے لیے موزوں

     -- VR3202-01: IP44 ڈرپ پروف سرشار گراؤنڈنگ ٹرمینل کے ساتھ، CE تصدیق شدہ، بھاری برقی مقناطیسی مداخلت اور برآمدی مشینری کے لیے مثالی

     -- پورٹ کوڈ: 01 = معیاری Rc1/8 اندرونی دھاگہ؛ NPT1/8 تھریڈ اختیاری

یونیورسل تکنیکی وضاحتیں

  1. ایڈجسٹ آپریٹنگ پریشر کی حد: 0.1 ~ 1.0 MPa (فیکٹری پری سیٹ ٹرگر پریشر ≈ 0.15MPa)

  2. محیط درجہ حرارت: -5℃ ~ +60℃ (کوئی آئسنگ نہیں)

  3. رابطہ فارم: 1AB (1 عام طور پر کھلا + 1 عام طور پر بند + عام COM)

  4. مائیکرو سوئچ رابطہ کی درجہ بندی (مزاحم/آمدنی بوجھ):

     -- AC125V: 15A مزاحمتی، 3A انڈکٹیو

     -- AC250V: 15A مزاحمتی، 2.5A آمادہ کرنے والا

     -- DC30V: 6A مزاحمتی، 1.5A آمادہ کرنے والا

  5. انٹرفیس لے آؤٹ: ایئر انلیٹ Rc1/8؛ الیکٹریکل سکرو ٹرمینلز (VR3201 Pg13.5 کیبل گلینڈ کے ساتھ سیل شدہ وائرنگ کے لیے)

  6. مٹیریل کمپوزیشن: براس والو باڈی، پی او ایم پسٹن، سٹینلیس سٹیل ریٹرن اسپرنگ، این بی آر سیلنگ رنگ

کام کرنے کا اصول

  1. کمپریسڈ ہوا پورٹ IN میں داخل ہوتی ہے اور اسپرنگ کو کمپریس کرنے کے لیے پسٹن کو دھکیلتی ہے، جب دباؤ پہلے سے طے شدہ حد سے زیادہ ہو جاتا ہے تو میکانکی طور پر بلٹ ان مائیکرو سوئچ کو متحرک کرتا ہے۔

  2. رابطہ سوئچنگ منطق:

     -- پریشر ≥ سیٹ ویلیو: کوئی بند نہیں، NC کھلا ہے۔

     -- پریشر ＜ سیٹ ویلیو: کوئی کھلا نہیں، NC بند ہے۔

  3. مکمل طور پر مکینیکل ڈھانچہ، کوئی بیرونی بجلی کی فراہمی کی ضرورت نہیں ہے۔ دھماکوں کا شکار اور غیر برقی خطرناک علاقوں کے لیے اندرونی طور پر محفوظ اور مستحکم۔

فوری انتخاب کے رہنما خطوط

     --VR3200-01: کم قیمت، خشک انڈور کابینہ کی تنصیب

     --VR3201-01: مرطوب/دھول بھرے مشین ٹولز، اسمبلی لائنز، نیم بیرونی سامان

     -- VR3202-01: CE سرٹیفیکیشن + گراؤنڈنگ تحفظ، بھاری EMC مداخلت، مکمل مشینیں برآمد کریں

     -- پریشر ایڈجسٹمنٹ: فیکٹری ڈیفالٹ ٹرگر پریشر 0.15MPa، اوپر ایڈجسٹمنٹ سکرو کے ذریعے ٹھیک دھن

عام درخواست کے منظرنامے۔

     -- سلنڈر اسٹروک اور کلیمپنگ پریشر کا پتہ لگانا: ورک پیس کلیمپنگ کی تصدیق، اوورلوڈ الارم

     - ویکیوم چک منفی دباؤ کی رائے: جذب اور ورک پیس گرنے والے نقصان کا پتہ لگانا

     - اہم ہوا کا ذریعہ کم دباؤ کی وارننگ: ایئر کمپریسر کی ناکامی اور پائپ لائن کے رساو کی نگرانی

     - نیومیٹک بال والوز اور بٹر فلائی والوز کا کھلا/بند اسٹیٹ فیڈ بیک

     -- الیکٹرانک سینسرز کے بغیر دھماکہ پروف ورکشاپس کے لئے نیومیٹک سگنل کی تبدیلی

SOLH انٹرچینج کا فائدہ

     SOLH VR3200/3201 سیریز مجموعی طول و عرض، پورٹ تھریڈ، رابطہ پیرامیٹرز اور ایڈجسٹ پریشر رینج میں SMC کے مساوی ماڈلز کے ساتھ مکمل طور پر ہم آہنگ ہیں۔ مسابقتی قیمتوں کا تعین اور مختصر لیڈ ٹائم صارفین کو بڑے پیمانے پر پیداواری لاگت کم کرنے میں مدد کرتا ہے۔

ٹرمینل وائرنگ کی تعریف

     -- COM: کامن پبلک ٹرمینل

     -- نہیں

     --NC：عام طور پر بند، ہوا کا دباؤ پیش سیٹ حد سے نیچے ہونے پر چلتا ہے۔

ایک جملے کا خلاصہ

     SOLH VR3200/3201 پاور فری مکینیکل نیومیٹک الیکٹرک ریلے ہوا کے دباؤ کے سگنلز کو 1NO+1NC ڈرائی کنٹیکٹ سگنلز میں ایڈجسٹ 0.1~1.0MPa ٹریگر پریشر کے ساتھ تبدیل کرتا ہے، جو کھلے فریم میں دستیاب ہے، IP44 ڈرپ پروف اور CE گراؤنڈ ورژن PLC انٹر لاک، ویکیوم آل مانیٹرنگ اور ائیر سورس کنٹرول کے لیے۔
