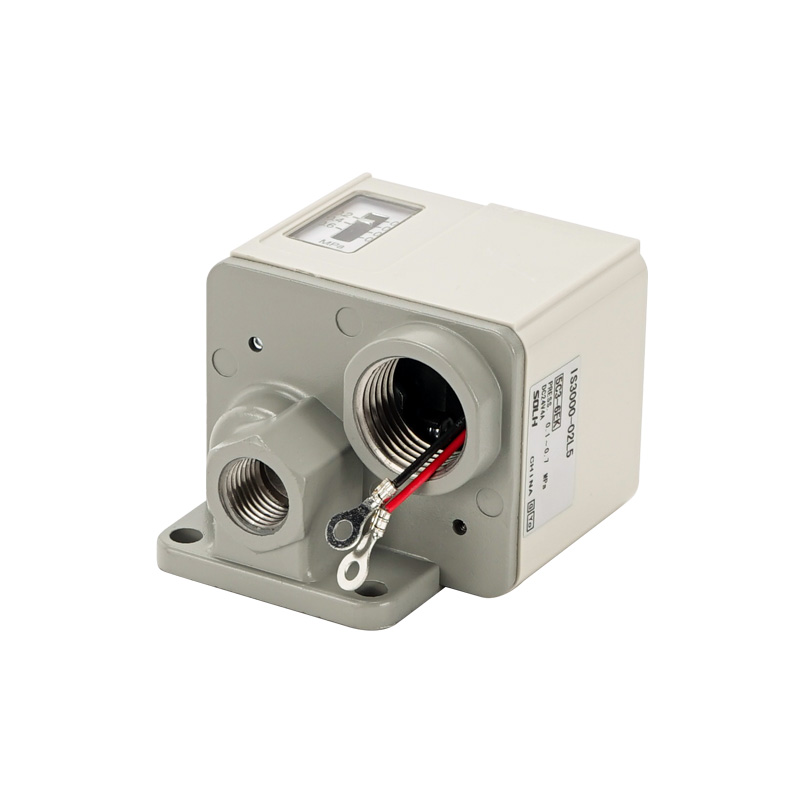

IS3000 سیریز مکینیکل مائیکرو نیومیٹک پریشر سوئچ

برانڈ: SOLH از رچج ٹیکنالوجی

مصنوعات کی پوزیشننگ

     SOLH IS3000 سیریز ایک کلاسک پسٹن سے چلنے والا مکینیکل مائکرو پریشر سوئچ ہے۔ یہ اسپرنگ پسٹن پر ہوا کے دباؤ کے ذریعے اندرونی مائیکرو رابطہ سوئچ کو دھکیلتا ہے، جو مضبوط براہ راست برقی پیداوار فراہم کرتا ہے۔ بنیادی طور پر ایئر سرکٹ اوور/انڈر پریشر پروٹیکشن اور خودکار ٹرگر کنٹرول کے لیے استعمال کیا جاتا ہے، IS10 ریڈ سوئچ سیریز کی طرح ایک ہی گریڈ اور ہم آہنگ متبادل۔ بھاری کمپن والے ماحول کے لیے بہترین جہاں الیکٹرانک ڈیجیٹل سوئچ غیر مستحکم ہوتے ہیں۔

کام کرنے کا اصول اور بنیادی ڈھانچہ

  1. آپریٹنگ اصول

     - کمپریسڈ ہوا موسم بہار سے بھری ہوئی پسٹن کو دھکیلتی ہے۔ ایک بار جب ہوا کا دباؤ پہلے سے طے شدہ حد تک پہنچ جاتا ہے، پسٹن میکانکی طور پر بلٹ ان مائیکرو سوئچ کو رابطہ سرکٹ کو کھولنے یا بند کرنے کے لیے متحرک کرتا ہے۔ جب دباؤ ہسٹریسس ویلیو سے نیچے گرتا ہے، تو بہار پسٹن کو دوبارہ سیٹ کرتی ہے اور اصل سوئچ کی حالت کو بحال کرتی ہے۔

  2. بنیادی ساختی اجزاء

     - ٹاپ پریشر ایڈجسٹمنٹ نوب: بغیر پاور سپلائی کے ٹرگر پریشر کی ڈائریکٹ روٹری سیٹنگ

     -- بلٹ ان 1ab مائیکرو سوئچ: یونیورسل AC/DC لوڈ، براہ راست PLC ان پٹ ٹرمینلز کو جوڑیں یا چھوٹے سولینائیڈ والوز کو چلائیں۔

     --گریجویٹ پریشر ویونگ ونڈو: ریئل ٹائم پری سیٹ پریشر ریڈنگ کے لیے مرئی MPa اسکیل

     - ڈائی کاسٹ ایلومینیم ہاؤسنگ: IP40 ڈسٹ پروٹیکشن، عام فیکٹری ورکشاپ کے ماحول کے لیے موزوں

یونیورسل سٹینڈرڈ تکنیکی تفصیلات کی میز

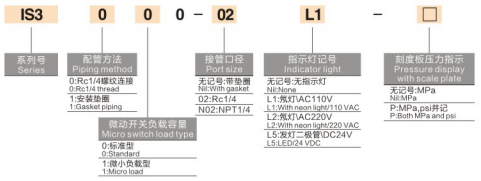

مکمل ماڈل کوڈنگ اور مختلف وضاحت

  1. ماڈل کی مثال: IS3000-02-P

     --IS3000: بنیادی معیاری تھریڈڈ باڈی سیریز

     -- 02: پورٹ تھریڈ کوڈ = Rc1/4؛ لاحقہ N02 = NPT1/4 امریکن تھریڈ

     -- P: بلٹ ان نیین انڈیکیٹر لائٹ (خالی = معیاری ماڈل بغیر روشنی کے)

 2. مشتق خصوصی ماڈلز

     -- IS3100: گسکیٹ کی سطح پر چڑھنے والی مختلف قسم، مربوط کئی گنا تنصیب کے لیے ماڈیولر ایئر سروس یونٹس (AFC/AC سیریز) کے ساتھ مماثل

     -- IS3010: مائیکرو لو-لوڈ سرشار ماڈل، PLC کنٹرولرز کے چھوٹے DC سگنل ان پٹ کے لیے موزوں

کلیدی مصنوعات کے فوائد

  1. شاک اور کمپن مزاحم ہیوی ڈیوٹی مکینیکل ڈیزائن

     -- ٹھوس پسٹن + مائیکرو رابطے کی تعمیر، وائبریٹرز سے مسلسل وائبریشن کے تحت مستحکم کارکردگی، دستک دینے والے ہتھوڑے اور سٹیمپنگ کا سامان، کوئی سگنل ڈرفٹ یا غلط ٹرگرنگ نہیں۔

  2. پاور کے بغیر سائٹ پر سادہ انشانکن

     -- ٹاپ روٹری ایڈجسٹمنٹ نوب + مرئی گریجویٹ ونڈو؛ دباؤ کی حد کو کنٹرول کیبنٹ کو متحرک کیے بغیر آف لائن سیٹ کیا جا سکتا ہے۔

  3. وسیع AC/DC لوڈ مطابقت

     --اعلی 1A رابطہ بوجھ کی گنجائش انٹرمیڈیٹ ریلے کے بغیر چھوٹے سولینائڈ والوز کو براہ راست چلانے کی اجازت دیتی ہے، یا ڈیجیٹل PLC ان پٹ پوائنٹس سے براہ راست کنکشن کی اجازت دیتی ہے۔

  4. انتہائی کم Hysteresis

     --زیادہ سے زیادہ ڈیڈ بینڈ ≤0.05MPa، مسلسل ٹرگر اور دباؤ کو دوبارہ ترتیب دیں تاکہ ڈاؤن اسٹریم آلات کی بار بار تیز آن آف سائیکلنگ سے بچا جا سکے۔

مماثل عام صنعتی درخواست کے منظرنامے۔

  1. اہم ہوا کا ذریعہ کم دباؤ سے تحفظ

     -- ایئر فلٹر ریگولیٹر چکنا کرنے والے یونٹوں کے نیچے کی طرف نصب K/GT وائبریٹرز، BVP/SK دستک دینے والے ہتھوڑوں اور نیومیٹک ایکچیوٹرز کو ناکافی تھرسٹ نقصان سے بچانے کے لیے اگر سپلائی کا دباؤ 0.4MPa سے کم ہو تو الارم سگنل کو متحرک کرتا ہے۔

  2. سلنڈر اسٹروک پوزیشن کی تصدیق

     -- سلنڈر کے مکمل طور پر بڑھنے کے بعد، اگلے پیداواری عمل کے مرحلے کو انٹر لاک کرنے کے لیے سوئچ سگنل بھیجنے کے لیے چیمبر کا دباؤ پہلے سے طے شدہ قدر تک بڑھ جاتا ہے۔

  3. وائبریٹر سرکٹ سیفٹی انٹر لاک

     -- آپریٹنگ ہوا کے دباؤ پر نظر رکھتا ہے؛ جب دباؤ حد سے نیچے آجاتا ہے تو XQ فوری ایگزاسٹ والوز کی بجلی کاٹتا ہے تاکہ دباؤ کے کم آپریشن کی وجہ سے وائبریٹر کے برن آؤٹ کو روکا جا سکے۔

کارکردگی کا موازنہ: IS3000 VS IS10 Reed VS ISE30A ڈیجیٹل سوئچ

ایک جملے کا خلاصہ

     SOLH IS3000 سیریز کے پسٹن مکینیکل نیومیٹک پریشر سوئچ میں کم ہسٹریسس، ہیوی وائبریشن ریزسٹنس اور زیادہ رابطہ بوجھ کی گنجائش ہے، جس میں تھریڈڈ/گاسکیٹ ماؤنٹ اور مائیکرو لوڈ PLC ویریئنٹس دستیاب ہیں، وسیع پیمانے پر ایئر سرکٹ پریشر سیفٹی پروٹیکشن اور خودکار پراسیس ٹرگر سگنلز وائبریٹرز، سلنڈر سٹیشن آٹومیٹک کلیمپنگ کے آلات پر استعمال ہوتے ہیں۔
