AN سیریز نیومیٹک سائلنسر

SOLH AN سیریز کا نیومیٹک ایگزاسٹ سائلنسر مساوی SMC مفلرز کے ساتھ مکمل طور پر قابل تبادلہ ہے، جس میں M5 مائیکرو تھریڈ سے لے کر Rc2" بڑے بور تک مکمل سائز کی رینج شامل ہے، جو شعلہ retardant sintered رال اور اعلی درجہ حرارت کے sintered copper metal versions میں دستیاب ہے۔ جامع ڈھانچہ سولینائیڈ والوز اور سلنڈروں سے تیز رفتار ایگزاسٹ امپیکٹ شور کو مؤثر طریقے سے دباتا ہے، آئل مسسٹ سپلیشنگ کو روکتا ہے، اور ایکچیوٹرز کو سست کیے بغیر کم ایگزاسٹ بیک پریشر کو برقرار رکھتا ہے، رال ویرینٹ UL94-V0 کے ساتھ -10 سے 60℃ تک کام کرتا ہے، جب کہ 10 سے ℃ تک میٹل ریٹارڈنٹ ہو سکتا ہے۔ بار بار چلنے والے ہائی ٹمپریچر ایگزاسٹ انوائرنمنٹس سولینائیڈ والوز، سلنڈرز اور سنٹرلائزڈ ایگزاسٹ ہیڈرز کے لیے موزوں ہیں، جو ایئر فلو کی صلاحیت کے لحاظ سے مائیکرو، میڈیم اور انڈسٹریل بڑے بور کے ماڈلز میں درجہ بندی کرتے ہیں، جس میں میٹرک، آر سی، این پی ٹی اور پش ان کنکشن آپشنز کے ساتھ کلاگڈ سائلنسر کور کو صاف کیا جا سکتا ہے۔ نیومیٹک سرکٹس.

انکوائری بھیجیں۔

مصنوعات کی وضاحت

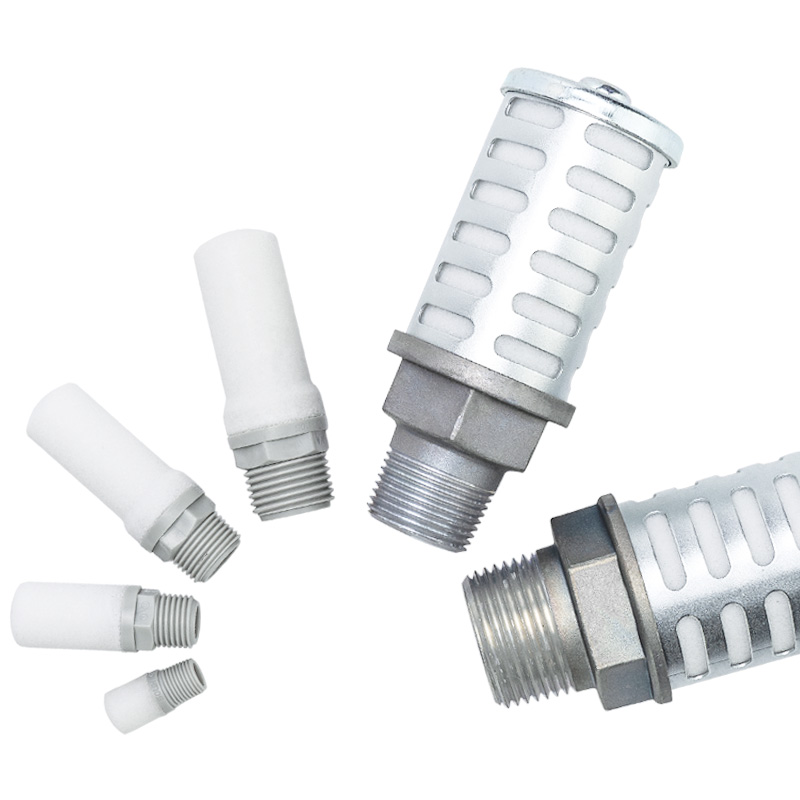

AN سیریز نیومیٹک ایگزاسٹ سائلنسر

برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

مصنوعات کی پوزیشننگ

SOLH AN سیریز تمام نیومیٹک سسٹمز کے لیے ایک وقف شدہ ایگزاسٹ سائلنسر ہے۔ اس کے بنیادی کاموں میں ایگزاسٹ شور کو کم کرنا، ہوا کے اخراج کو صاف کرنا اور آئل مسٹ سپلیش کو دبانا شامل ہے۔ سولینائیڈ والوز، نیومیٹک سلنڈرز اور تمام ایئر کنٹرول والوز کی ایگزاسٹ پورٹس پر وسیع پیمانے پر نصب، یہ مکمل نیومیٹک سرکٹس کے لیے ماحولیاتی تحفظ اور شور کو کم کرنے کا ایک لازمی سامان ہے۔

مکمل سیریز کی تفصیلات موازنہ میزیں

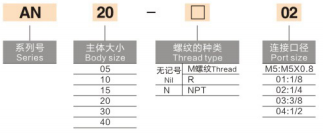

1. چھوٹے اور درمیانے سائز (معیاری سولینائیڈ والوز اور سلنڈرز کے لیے)

ماڈل کوڈ	کنکشن تھریڈ	تجویز کردہ زیادہ سے زیادہ ہوا کا بہاؤ	عام درخواست کے منظرنامے۔
AN05-M5	M5×0.8	≤0.2 m³/منٹ	منی سولینائڈ والوز، پائلٹ کنٹرول والوز
AN10-01	Rc1/8"	≤0.4 m³/منٹ	معیاری سولینائڈ والوز، چھوٹے بور سلنڈر
AN15-02	Rc1/4"	≤0.8 m³/منٹ	عام سولینائڈ والوز، درمیانے سائز کے سلنڈر
AN20-03	Rc3/8"	≤1.2 m³/منٹ	ہائی فلو کنٹرول والوز، درمیانے بڑے سلنڈر

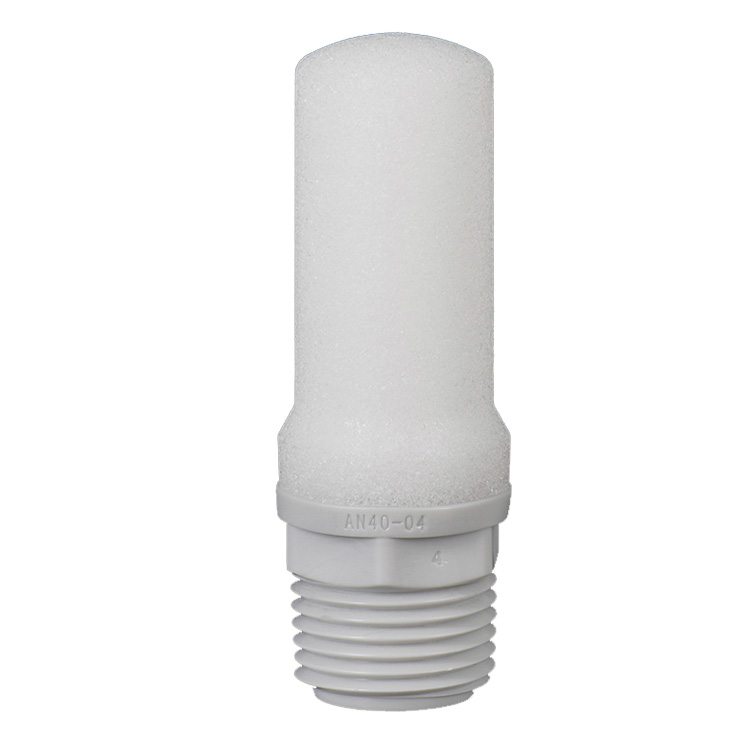

AN40-04	Rc1/2"	≤1.8 m³/منٹ	بڑے بور سلنڈر، بھاری بہاؤ ایگزاسٹ سرکٹس

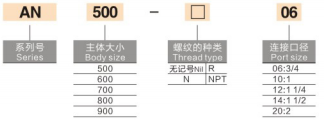

2. بڑے بور کے سائز (بڑے والوز اور سینٹرل ایگزاسٹ مینی فولڈز کے لیے)

ماڈل کوڈ	کنکشن تھریڈ	تجویز کردہ زیادہ سے زیادہ ہوا کا بہاؤ	عام درخواست کے منظرنامے۔
AN500-06	Rc3/4"	≤2.5 m³/منٹ	بڑے سلنڈر، مرکزی ایگزاسٹ ہیڈر پائپ
AN600-10	Rc1"	≤4.0 m³/منٹ	ہائی فلو مین کنٹرول والوز، ایئر کمپریسر ایگزاسٹ
AN700-12	Rc1 1/4"	≤6.0 m³/منٹ	بڑی مربوط نیومیٹک پروڈکشن لائنز، صنعتی ہیوی ایگزاسٹ
AN800-14	Rc1 1/2"	≤8.0 m³/منٹ	ہیوی ڈیوٹی آٹومیشن کا سامان، کمپریسر اسٹیشن
AN900-20	Rc2"	≤12.0 m³/منٹ	بڑے ایئر کمپریسر یونٹس، مین فیکٹری ایگزاسٹ ٹرنک لائنز

یونیورسل کور ٹیکنیکل پیرامیٹرز

1. قابل اطلاق میڈیم: صاف کمپریسڈ ہوا (آلون، سنکنرن زہریلی گیس کے لیے موزوں نہیں)

2. زیادہ سے زیادہ ریٹیڈ ورکنگ پریشر: 1.0 MPa (معیاری رال ماڈل)

3. آپریٹنگ درجہ حرارت کی حد:

- معیاری رال کی قسم: -10 ~ +60℃ (کور کے اندر کوئی آئسنگ نہیں)

--Sintered دھات کی قسم: 150℃ تک اعلی درجہ حرارت کی مزاحمت

4. شور میں کمی کی کارکردگی:

-- معیاری گریڈ: 25 ~ 30 dB(A)

-- ہائی اٹینیویشن خصوصی ورژن: ≥35 dB(A)

5. اختیاری تعمیراتی مواد

--رال کی قسم: UL94-V0 شعلہ ریٹارڈنٹ ہاؤسنگ، غیر محفوظ سینٹرڈ فلٹر کور (50~100μm تاکنا سائز)

-- دھات کی قسم: تانبے کے کھوٹ کا سینٹرڈ باڈی، شاندار اعلی درجہ حرارت اور سنکنرن مزاحمت

6. کنکشن کے اختیارات: M3/M5 میٹرک تھریڈ، Rc/PT اندرونی دھاگہ، NPT تھریڈ، φ6~φ12 نلیاں کے لیے پش ان فٹنگ

اندرونی ساخت اور شور کو کم کرنے کا اصول

-- تیز رفتار ایگزاسٹ ہوا سائلنسر باڈی میں بہتی ہے۔ غیر محفوظ سینٹرڈ کور / ملٹی لیئر فائبر ہوا کے بہاؤ کو رگڑ اور آواز جذب کرنے کے لیے چھوٹے چینلز میں تقسیم کرتا ہے، مؤثر طریقے سے ایگزاسٹ امپیکٹ شور کو کم کرتا ہے۔

-- جزوی ماڈلز پر اپنایا گیا ڈبل لیئر کمپوزٹ ڈیزائن: شور کے خاتمے کے لیے اندرونی کور، بیرونی شیل آئل مسسٹ سپلیشنگ کو روکتا ہے جبکہ سلنڈر کی رفتار کے نقصان سے بچنے کے لیے کم ایگزاسٹ بیک پریشر کو برقرار رکھتا ہے۔

- مکمل طور پر غیر فعال مکینیکل ڈھانچہ، بجلی کی فراہمی کی ضرورت نہیں، سادہ تنصیب کے بعد فوری شور میں کمی۔

3-مرحلہ فوری انتخاب گائیڈ

1. میچ کنکشن انٹرفیس: ایگزاسٹ پورٹ تھریڈ کی تفصیلات (M5/Rc1/8 وغیرہ) یا پلاسٹک کی نلیاں کے بیرونی قطر (φ8/10/12 پش ان ٹائپ) کی تصدیق کریں۔

2. ہوا کے بہاؤ کی صلاحیت کو میچ کریں:

--منی سیریز (AN05/AN10): ≤0.4 m³/منٹ

-- میڈیم سیریز (AN15/AN20/AN40): 0.8 ~ 1.2 m³/min

-- بڑی صنعتی سیریز (AN500~AN900): ≥2.5 m³/منٹ

3. کام کرنے والے ماحول کے حالات سے ملائیں:

-- زیادہ درجہ حرارت / بار بار تیز اخراج: sintered دھات AN110 سیریز کو منتخب کریں۔

--مرطوب دھول انڈور ورکشاپ: مہربند رال ANA1 سیریز

--زیادہ سے زیادہ شور کو کم کرنے کی ترجیح: ANB1 ہائی اٹینیویشن سائلنسر سیریز

تنصیب اور معمول کی دیکھ بھال کی ہدایات

1. تنصیب کا طریقہ

-- براہ راست والو/سلنڈر ایگزاسٹ پورٹ پر سکرو بیرونی ہاؤسنگ کسی بھی سمت بندی کے لیے آزادانہ طور پر گھوم سکتی ہے۔ پش ان قسم کو ایک قدم میں مضبوطی سے نلیاں میں ڈالا جا سکتا ہے۔

2. دیکھ بھال کے قواعد

- بھری ہوئی کور کی صفائی: کم دباؤ والی صاف ہوا کے ساتھ کور کو الٹا اڑا دیں یا کللا کریں۔ اگر شدید رکاوٹ کو دور نہ کیا جا سکے تو سائلنسر کو تبدیل کریں۔

- سروس کی زندگی کا حوالہ: رال sintered کور تقریبا. 10,000 کام کے گھنٹے؛ الٹرا طویل پائیدار سروس کی زندگی کے ساتھ دھاتی sintered کور.

SOLH انٹرچینج کا فائدہ

SOLH مکمل AN سیریز کے ماڈل بشمول AN05-M5, AN10-01, AN15-02, ANA1-06 SMC اصل AN سائلنسر کے ساتھ مکمل طور پر جہتی طور پر تبدیل ہوتے ہیں، ایک جیسے دھاگے کے سائز، بہاؤ کی گنجائش اور شور کو کم کرنے کے اثر، زیادہ مسابقتی یونٹ کی قیمت اور بڑے پیمانے پر پیداواری لاگت کے لیے تیز رفتار پیداواری لاگت کا وقت۔

ایک جملے کا خلاصہ

SOLH AN سیریز نیومیٹک ایگزاسٹ سائلنسر 25~35dB(A) شور میں کمی اور تیل کی دھند کی روک تھام، صنعتی آٹومیٹک والو اور سلنڈر ایگزاسٹ شور کنٹرول کے لیے معیاری یونیورسل مفلر، رال/میٹل سنٹرڈ آپشنز کے ساتھ مکمل M5 تا Rc2" سائز کا لائن اپ پیش کرتا ہے۔
