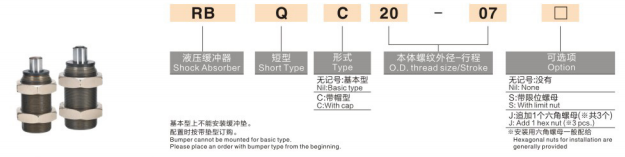

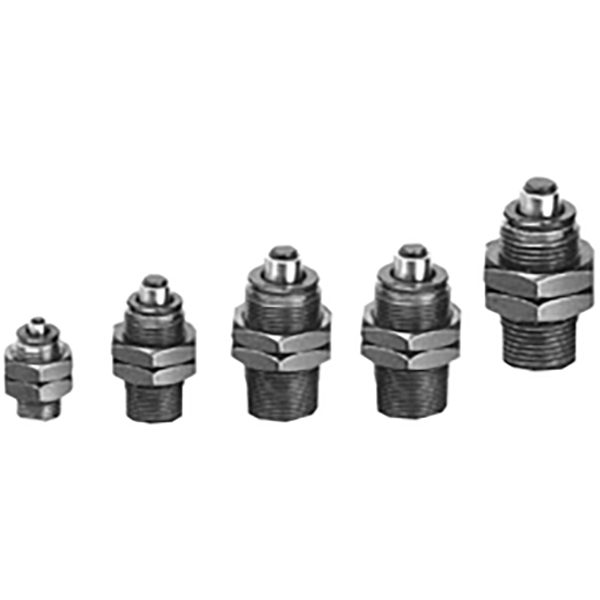

RB RBQ سیریز غیر سایڈست ہائیڈرولک شاک ابزربر

SOLH RB سیریز غیر سایڈست ہائیڈرولک شاک جاذب | ایس ایم سی معیاری تبدیلی ڈیمپر

برانڈ: SOLH by Richge Technology | ایس ایم سی آر بی مساوی فکسڈ آریفائس ہائیڈرولک شاک ابزربر

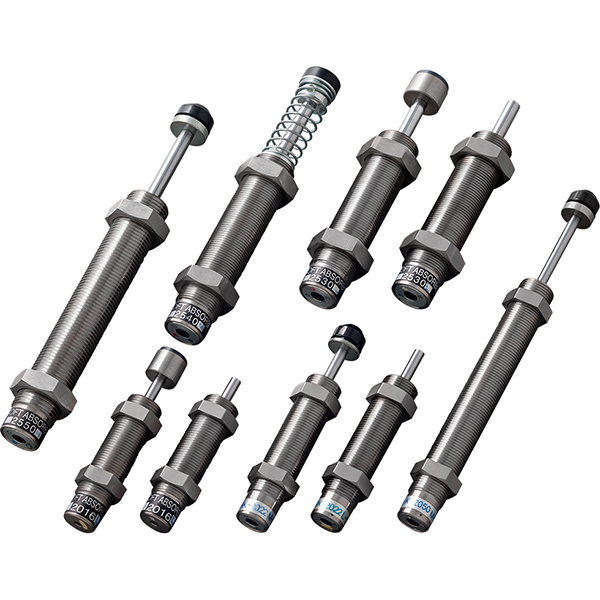

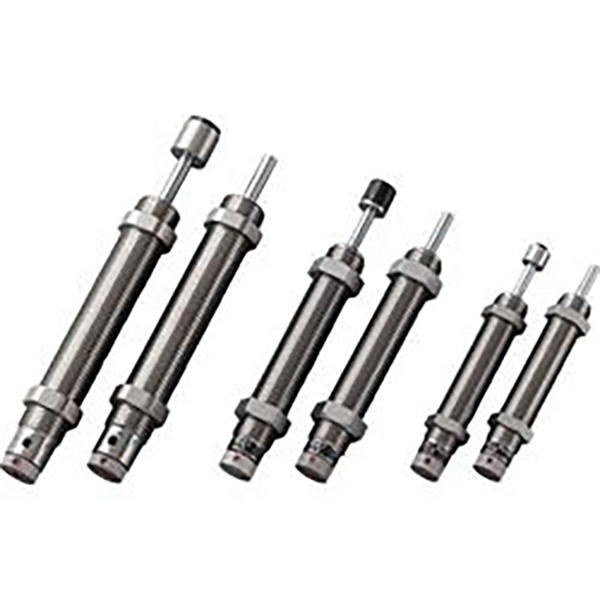

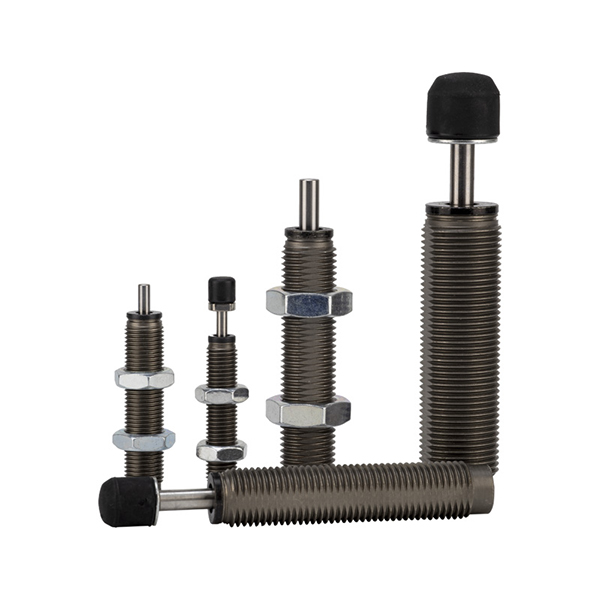

1. پروڈکٹ کا جائزہ

  SOLH RB سیریز ہیں۔غیر سایڈست ہائیڈرولک جھٹکا جذب کرنے والے ایس ایم سی معیار کے مطابق۔ یہ اندرونی غیر محفوظ تھروٹلنگ ڈھانچے کے ذریعے اثر حرکی توانائی کو حرارت کی توانائی میں تبدیل کرتا ہے۔ کسی ایڈجسٹمنٹ کی ضرورت نہیں، براہ راست تنصیب کے لیے تیار ہے۔ اسٹروک کے اختتامی بفرنگ، شور کو کم کرنے اور ایئر سلنڈروں، لکیری سلائیڈز اور روٹری میکانزم کے اینٹی تصادم کے لیے وسیع پیمانے پر استعمال کیا جاتا ہے۔

2. بنیادی خصوصیات

     • ایڈجسٹمنٹ کی ضرورت نہیں ہے۔: بلٹ ان ملٹی اسٹیج تھروٹلنگ، ایک بار کی تنصیب کے بعد کم رفتار لائٹ بوجھ سے تیز رفتار بھاری بوجھ تک مستحکم کارکردگی۔

     • کومپیکٹ ڈیزائن: مختصر باڈی جس میں دھاگے سے لگے ہوئے ہیں۔ روٹری ایکچیوٹرز سے سوئنگ انرجی جذب کرنے کے قابل، ±5° تک ماؤنٹنگ غلط ترتیب کی اجازت دیں۔

     • سخت رہائش: اضافی سخت حد کے بغیر میکانی سٹاپ کے طور پر کام کر سکتے ہیں. بلٹ ان ریٹرن اسپرنگ۔

     • طویل سروس کی زندگی: دھول کے تحفظ کے لیے تیل کی مہر کے ساتھ مکمل طور پر بند تعمیر۔ اثر رفتار کی حد: 0.05 ~ 5 m/s

3. SOLH ذیلی سیریز کی درجہ بندی

4. مقبول آر بی / آر بی سی ماڈل ریفرنس ٹیبل

ماڈل	تھریڈ	اسٹروک (ملی میٹر)	جذب توانائی (J)	تجویز کردہ درخواست
RB0604	M6×0.75	4	0.5～0.98	مائیکرو سلنڈر، چھوٹے سلائیڈ ٹیبل
RB0805	M8×1.0	5	1.96	Φ6～Φ12 ایئر سلنڈر
RB1006	M10×1.0	6	3.92	Φ16～Φ20 ایئر سلنڈر
آر بی 1412	M14×1.5	12	19.6	Φ32～Φ40 ایئر سلنڈر
RB2015	M20×1.5	15	58.8	Φ50～Φ63 ایئر سلنڈر
آر بی 2725	M27×1.5	25	147	Φ80～Φ125 ایئر سلنڈر

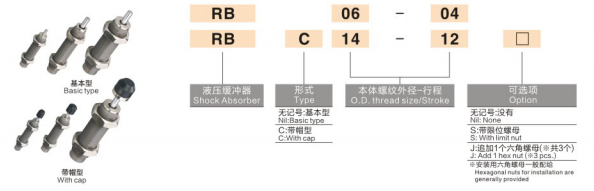

5. ماڈل کوڈنگ کا اصول

  مثال: آر بی 1412
    • آر بی = معیاری سیریز ہائیڈرولک جھٹکا جذب کرنے والا
    • 14 = تھریڈ سائز M14×1.5
    •12 = بفر اسٹروک 12 ملی میٹر

6. انتخاب کے رہنما خطوط

     • جذب توانائی کا حساب لگائیں۔: E = ½mv² + زور × اسٹروک۔ ایک ایسا ماڈل منتخب کریں جس کی درجہ بندی شدہ توانائی ≥ کیلکولیٹڈ ویلیو ہو۔

     • اسٹروک کو صحیح طریقے سے میچ کریں۔: بفر اسٹروک کو حرکت کرنے والے میکانزم کے کل سفر سے چھوٹا ہونا چاہیے تاکہ نیچے والے اثرات سے بچا جا سکے۔

     • اثر کی رفتار: معیاری ورکنگ رینج 0.05～5 میٹر فی سیکنڈ انتہائی تیز رفتار ایپلی کیشنز کے لیے تقویت یافتہ ورژن کے لیے ہم سے رابطہ کریں۔

     • ماحولیات کا انتخاب: سیال / گیلے ماحول کو کاٹنے کے لیے RBL کا انتخاب کریں۔ بھاری دھول کے حالات کے لیے ٹوپی کے ساتھ RBC کا انتخاب کریں۔

     • غلط ترتیب کی حد: زیادہ سے زیادہ قابل اجازت سنکی زاویہ ≤5°۔ اگر غلط ترتیب اس قدر سے زیادہ ہو تو فلوٹنگ جوائنٹ انسٹال کریں۔

7. تنصیب اور احتیاطی تدابیر

     • دھاگوں پر تھوڑی مقدار میں اینیروبک تھریڈ لاکر لگائیں۔ PTFE ٹیپ کا استعمال نہ کریں، جو تھروٹلنگ سوراخ کو روک سکتا ہے۔

     • اینٹی لوزنگ کے لیے دو ہیکس لاک نٹ کے علاوہ ایک اسٹاپ نٹ کے ساتھ فراہم کیا جاتا ہے۔

     • افقی طور پر، عمودی طور پر یا کسی بھی زاویہ پر نصب کیا جا سکتا ہے؛ پسٹن کی چھڑی کو اثر کی سمت کا سامنا کرنا چاہئے۔

     • آپریٹنگ درجہ حرارت: −10℃ ~ +80℃. کم درجہ حرارت میں آئسنگ سے پرہیز کریں۔

8. SOLH تبدیلی کا فائدہ

   SOLH RB سیریز مکمل طور پر SMC ماڈل کوڈ، طول و عرض اور کارکردگی کے پیرامیٹرز، درآمد شدہ ڈیمپرز کے لیے براہ راست ڈراپ ان متبادل، مسابقتی قیمت اور کم لیڈ ٹائم کے ساتھ، بڑے پیمانے پر سامان کی لاگت میں کمی کے لیے مثالی ہے۔
     •RB0805 → AC0805 کو تبدیل کریں۔
     •آر بی 1412 → AC1412 کو تبدیل کریں۔
