برانڈ: SOLH از رچج ٹیکنالوجی
SOLH IS10 سیریز نان کنٹیکٹ ریڈ ٹیوب (ڈرائی ریڈ) مکینیکل پریشر سوئچ، معیاری نیومیٹک سرکٹس کے لیے بنیادی پریشر مانیٹر کرنے والا جزو ہے۔ سادہ کمپیکٹ ڈھانچے اور انتہائی قابل اعتماد لانگ سائیکل پرفارمنس کے ساتھ، یہ ریئل ٹائم ایئر پریشر کا پتہ لگانے اور انٹر لاک سگنل آؤٹ پٹ کے لیے FRL ایئر فلٹر ریگولیٹر لبریکیٹر تھری یونٹس کے ساتھ وسیع پیمانے پر مماثل ہے۔
1. آپریٹنگ اصول
- کمپریسڈ ہوا پسٹن کو موسم بہار کے تناؤ کے خلاف دھکیلتی ہے، پسٹن پر بلٹ ان مقناطیس مقناطیسی محرک اور سرکٹ کی ترسیل کو مکمل کرنے کے لیے ریڈ ٹیوب کے قریب جاتا ہے۔ جب ہوا کا دباؤ ری سیٹ کی حد سے نیچے گرتا ہے، تو بہار پسٹن کو پیچھے دھکیل دیتی ہے، مقناطیس ریڈ ٹیوب سے دور ہو جاتا ہے اور سرکٹ کٹ جاتا ہے۔
2. بنیادی ساختی حصے
-- مربوط مستقل مقناطیس کے ساتھ پسٹن: ہوا کے دباؤ کی نقل مکانی کو محسوس کرتا ہے۔
--ریڈ ٹیوب (خشک سرکنڈے کا سوئچ): غیر رابطہ مقناطیسی عمل، صفر مکینیکل رابطہ کھرچنا
-- پریشر ایڈجسٹمنٹ سکرو: سکریو ڈرایور کے ساتھ دستی سیٹ ٹرگر تھریشولڈ
-- مکینیکل گریجویٹ ویونگ ونڈو: MPa یونٹ میں پہلے سے سیٹ پریشر ویلیو کا براہ راست پڑھنا
|
پیرامیٹر آئٹم |
معیاری تفصیلات |
| زیادہ سے زیادہ آپریٹنگ پریشر |
0.7 ایم پی اے |
| سایڈست دباؤ کی حد |
معیاری: 0.1 ~ 0.4 MPa؛ اختیاری وسیع رینج: 0.1 ~ 0.6 MPa |
| Hysteresis مردہ بینڈ |
≤ 0.08 MPa |
| پوزیشننگ کی درستگی کو دہرائیں۔ |
±0.05 ایم پی اے |
| رابطہ کی درجہ بندی |
1A، AC/DC 100V کے تحت قابل اطلاق |
| الیکٹریکل سروس لائف |
5 ملین سوئچنگ سائیکل |
| پروٹیکشن گریڈ |
IP40 ڈسٹ پروف |
| پورٹ تھریڈ کا سائز |
R1/8 (ماڈل IS10-01S) |
| کیبل آؤٹ لیٹ |
معیاری 0.5m براہ راست لیڈ تار؛ اختیاری 3m/5m توسیعی کیبل |
| محیطی آپریٹنگ درجہ حرارت |
-5 ~ 60℃ (ایئر پائپ لائن کے اندر کوئی آئسنگ نہیں) |

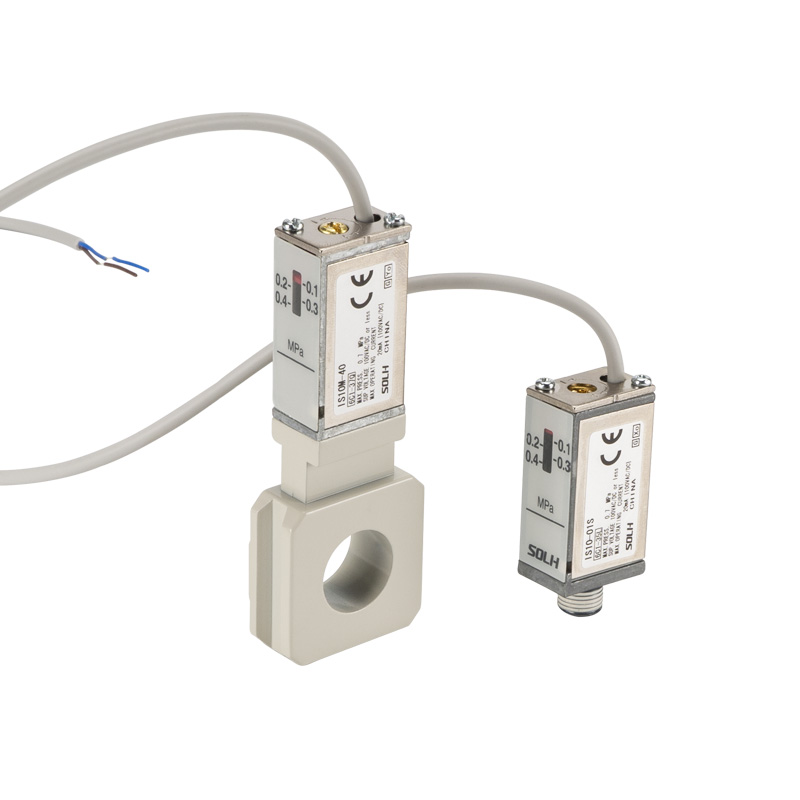

مختلف ترتیب کے مطالبات کے لیے دو مرکزی دھارے کی تنصیب کے ڈھانچے:
1. ان لائن تھریڈ ماؤنٹ کی قسم (IS10-01S)
-- R1/8 تھریڈ پورٹ کے ذریعے براہ راست سکرو کی تنصیب، سنگل سلنڈر، سولینائڈ والو آؤٹ لیٹ اور منی انفرادی ایئر سروس یونٹس کے ساتھ ہم آہنگ۔
2. مینی فولڈ بیس ماؤنٹ کی قسم (IS10M / IS10E)
-- IS10M مربع کلیمپنگ بیس کے ساتھ لیس ہے، کیبنٹ کی اندرونی تنصیب کی جگہ کو بچاتے ہوئے، اضافی اڈاپٹر کی فٹنگ کے بغیر SMC معیاری AC ماڈیولر FRL تھری یونٹس پر براہ راست کلپ کیا جا سکتا ہے۔
1. صفر مکینیکل رابطہ پہننا
- غیر رابطہ مقناطیسی سرکنڈے کو متحرک کرنا، رابطہ کے مقام پر کوئی برقی چنگاری نہیں؛ سروس لائف روایتی مکینیکل مائیکرو کانٹیکٹ پریشر سوئچ جیسے IS3000 سے 5~10 گنا لمبی ہے۔
2. بدیہی آف لائن پریشر انشانکن
-- سائیڈ بلٹ ان ایم پی اے گریجویٹ اسکیل ونڈو، سکریو ڈرایور کے ساتھ سیٹنگ سکرو کو ایڈجسٹ کریں۔ سائٹ پر بجلی کی فراہمی کے بغیر دباؤ کی حد مقرر کی جا سکتی ہے۔
3. یونیورسل AC اور DC لوڈ کی مطابقت
- 100V سے نیچے تمام AC/DC وولٹیج کو سپورٹ کرتا ہے، براہ راست چھوٹے solenoid والوز چلا سکتا ہے یا PLC کے ڈیجیٹل ان پٹ ٹرمینلز کو بغیر انٹرمیڈیٹ ریلے کے جوڑ سکتا ہے۔
4. چھوٹے ہلکے کمپیکٹ ڈیزائن
--16% ہلکا اور پرانی نسل کی IS1000 سیریز کے مقابلے میں 11% چھوٹا حجم، انتہائی مربوط تنگ خودکار آلات کے لے آؤٹ میں بالکل فٹ بیٹھتا ہے۔
1. اہم ہوا کا ذریعہ کم دباؤ کی نگرانی اور الارم
-- FRL تین یونٹس کے آؤٹ لیٹ پر نصب نیومیٹک وائبریٹرز اور دستک دینے والے ہتھوڑوں کو ناکافی تھرسٹ نقصان سے بچانے کے لیے سپلائی پریشر 0.4MPa سے نیچے آنے پر انٹر لاک الارم سگنل بھیجتا ہے۔
2. سلنڈر فل اسٹروک پوزیشن کی تصدیق
-- جب سلنڈر مکمل طور پر بڑھ جاتا ہے، تو چیمبر کا دباؤ اگلی پروڈکشن اسٹیشن کارروائی کے سلسلہ وار انٹرلاک کے لیے آؤٹ پٹ ٹرگر سگنل کی پیشگی قیمت تک بڑھ جاتا ہے۔
3. وائبریٹر سرکٹ حفاظتی تحفظ
-- ریئل ٹائم مانیٹر ورکنگ ہوا کے دباؤ؛ جب دباؤ حد سے کم ہو تو فوری ایگزاسٹ والو کی پاور سپلائی کاٹ دیں، کمزور کمپن فورس کی وجہ سے وائبریٹر برن آؤٹ سے بچیں۔
SOLH IS10 سیریز کا نان کانٹیکٹ ریڈ ٹیوب پریشر سوئچ ان لائن تھریڈ ماؤنٹ اور FRL مینی فولڈ کلپ آن ویریئنٹس پیش کرتا ہے، جس میں 0.1~0.6MPa ایڈجسٹ ایبل رینج، 5 ملین لمبی سائیکل سروس لائف اور آف لائن پریشر کیلیبریشن، مثالی کم لاگت کمپیکٹ ایئر پریشر مانیٹرنگ سینسر، آٹومیٹک سرکلیٹر اور عام سرکلر کے لیے۔
