برانڈ: SOLH از رچج ٹیکنالوجی

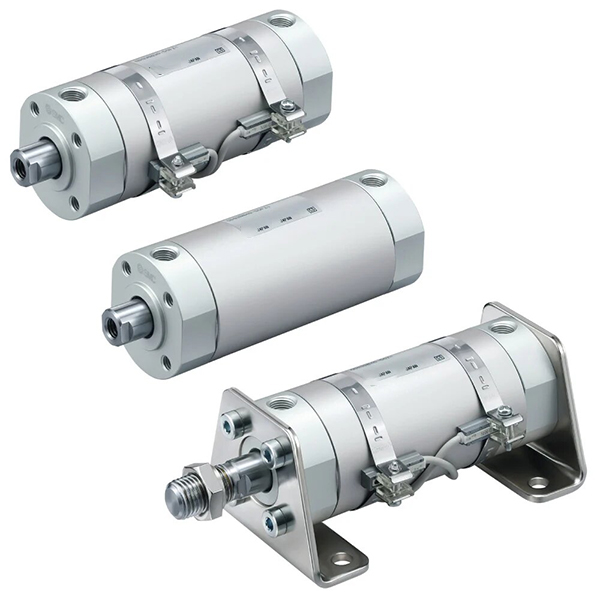

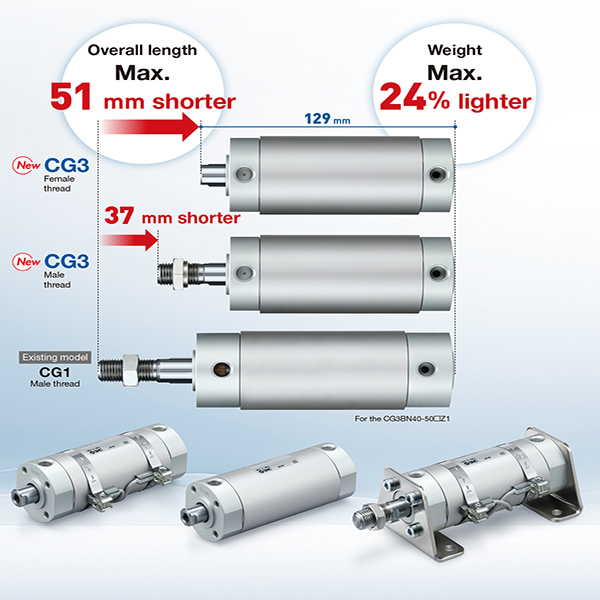

SOLH CG3/CDG3 سیریز ایک نئی نسل کا الٹرا شارٹ ایلومینیم الائے ہلکا پھلکا نیومیٹک سلنڈر ہے، جو روایتی CG1 سیریز کے براہ راست اپ گریڈ اور متبادل کے طور پر کام کرتا ہے۔ یہ φ20 سے φ100mm تک وسیع بور رینج کا احاطہ کرتا ہے، جس کی لمبائی میں زیادہ سے زیادہ 51mm کی کمی اور CG1 کے مقابلے میں 24% وزن میں کمی ہے۔ الٹرا کمپیکٹ باڈی، الٹرا ہلکا وزن، تیز رفتار کم شور آپریشن اور آئل فری مینٹیننس فری ڈیزائن کی خاصیت، یہ درمیانے اور ہلکے بوجھ، لانگ اسٹروک، ہائی فریکوئنسی آپریٹنگ اور اسپیس لمیٹڈ منظرناموں کے لیے بالکل موزوں ہے، جو خود کار پیداوار لائنوں، الیکٹرانک مشینوں اور الیکٹرانک آلات میں بڑے پیمانے پر لاگو ہوتے ہیں۔
1.1 صنعت کا معیاری اور مضبوط تبادلہ
نئی نسل کے SMC مختصر قسم کے گول سلنڈر معیار کی بنیاد پر تیار کردہ، CG3 سیریز پرانی CG1 سیریز کے ساتھ بہترین ماؤنٹنگ انٹرچینج ایبلٹی کا حامل ہے جبکہ زیادہ کمپیکٹ مجموعی طول و عرض کو حاصل کرتی ہے، پرانے آلات کو مؤثر طریقے سے اپ گریڈ کرتی ہے اور پیچیدہ ساختی ترمیم کے بغیر مکینیکل اسپیس لے آؤٹ کو بہتر بناتی ہے۔
1.2 پریمیم ہلکا پھلکا مواد کا ڈھانچہ
سلنڈر ٹیوب اور اینڈ کور کے لیے اعلی طاقت والے ایلومینیم الائے کو اپنانا، جو ہارڈ کرومڈ پسٹن راڈ کے ساتھ جوڑا بنا ہوا ہے۔ بہترین مواد کا فارمولہ CG1 کے مقابلے مجموعی وزن میں 24 فیصد کمی کرتا ہے، جس میں اعلی ساختی طاقت، بہترین گرمی کی کھپت اور مضبوط اخترتی مزاحمت ہے، مستحکم طویل مدتی ہائی فریکونسی آپریشن کو یقینی بناتا ہے۔
1.3 مربوط کمپیکٹ ڈھانچہ اور لچکدار پائپنگ
انٹیگریٹڈ سلنڈر ٹیوب اور تھریڈ لاکنگ ڈیزائن کے ساتھ اینڈ کور کا ڈھانچہ جدا کرنے، اسمبلی اور روزانہ کی دیکھ بھال کو آسان بناتا ہے۔ اختراعی 4 طرفہ پائپنگ لے آؤٹ (90° وقفہ) تنصیب اور پائپنگ کے لیے انتہائی اعلیٰ آزادی فراہم کرتا ہے، آلات کی تنگ جگہ کی تنصیب کی رکاوٹ کو حل کرتا ہے اور متنوع مکینیکل لے آؤٹ اسکیموں کی حمایت کرتا ہے۔
مکمل منظر نامے کی کوریج کے لیے 1.4 متنوع حرکت کی اقسام
• ڈبل ایکٹنگ (CG3B): ڈوئل اینڈ ایئر انٹیک ریسیپروکیٹنگ موشن، روایتی خودکار لکیری ڈرائیونگ کے لیے سب سے عالمگیر معیاری قسم۔
• سنگل ایکٹنگ (CG3S/T): S = بہار کی واپسی، T = موسم بہار میں توسیع؛ سیفٹی انٹر لاک اور ایمرجنسی ری سیٹ کے منظرناموں کے لیے بجلی کی ناکامی کے بعد خودکار ری سیٹ۔
• ڈبل راڈ (CG3W): ڈوئل اینڈ راڈ سنکرونس موومنٹ، دوگنا موثر اسٹروک اور خاص تعلق اور پوزیشننگ میکانزم کے لیے بہترین ٹارشن مزاحمت۔
• نان روٹیٹنگ راڈ (CG3K): ہیکساگونل اینٹی ٹورشن پسٹن راڈ، آپریشن کے دوران صفر کی گردش اعلی درستگی کی بار بار پوزیشننگ کی ضمانت دینے کے لیے۔
1.5 آپٹمائزڈ بفر اور ہائی اینڈ سیلنگ سسٹم
بنیادی جھٹکا جذب کرنے اور شور کو کم کرنے کے لیے معیاری اعلی لچک والا ربڑ بفر (N)؛ اختتامی اثر کو ختم کرنے اور سروس کی زندگی کو بڑھانے کے لیے تیز رفتار بار بار آپریشن کے لیے اختیاری A-قسم کا ایئر بفر۔ کم رگڑ والی کمپوزٹ سیلنگ رِنگ اور بلٹ ان آئل سٹوریج گروو سے لیس، سلنڈر انتہائی کم سٹارٹنگ پریشر، مستحکم آپریشن اور آئل فری مینٹیننس پرفارمنس کے ساتھ، 8 ملین سے زیادہ سائیکلوں کی سروس لائف کے ساتھ۔
1.6 ذہین انڈکشن کنفیگریشن
CDG3 ماڈل بلٹ ان میگنیٹک رِنگ کے ساتھ آتا ہے، M9B/A93/Z73 سیریز کے مقناطیسی سوئچز کے ساتھ ریئل ٹائم پسٹن پوزیشن کا پتہ لگانے اور PLC آٹومیٹک سگنل لنکیج کنٹرول؛ CG3 غیر مقناطیسی ورژن پوزیشن کا پتہ لگانے کے تقاضوں کے بغیر سادہ سائیکلک حرکت کے لیے لاگو ہوتا ہے۔
1. عام ماڈل کی ساخت: CDG3BN25-100Z
|
کوڈ سیگمنٹ |
تعریف |
|
CG3 / CDG3 |
سیریز کی قسم: CG3 = مقناطیسی انگوٹی کے بغیر؛ CDG3 = بلٹ ان مقناطیسی انگوٹی سوئچ لگانے کے لیے |
|
B/S/T/W/K |
موشن موڈ: بی = ڈبل ایکٹنگ؛ S = موسم بہار کی واپسی؛ T = موسم بہار میں توسیع؛ ڈبلیو = ڈبل راڈ؛ K=غیر گھومنے والی چھڑی |
|
N |
معیاری خاتون راڈ اینڈ تھریڈ؛ مردانہ دھاگے کا کوئی نشان نہیں۔ |
|
20/25/32/40/50/63/80/100 |
بور کا سائز (ملی میٹر) |
|
اسٹروک ویلیو |
اسٹروک کی لمبائی (ملی میٹر): ڈبل ایکٹنگ ≤300 ملی میٹر؛ سنگل ایکٹنگ ≤100 ملی میٹر |
|
Z |
نیا معیاری اپ گریڈ ورژن؛ پرانے ورژن کے لیے کوئی نشان نہیں۔ |
2. معیاری آرڈر کی مثالیں۔
• میگنیٹک ڈبل ایکٹنگ فیمیل تھریڈ ماڈل: CDG3BN32-200Z (φ32 بور، 200 ملی میٹر اسٹروک، مقناطیسی لیس، خواتین راڈ اینڈ تھریڈ)
• مقناطیسی سنگل ایکٹنگ سپرنگ ریٹرن ماڈل: CDG3S40-100Z (φ40 بور، 100 ملی میٹر اسٹروک، سنگل ایکٹنگ اسپرنگ ری سیٹ، مقناطیسی لیس)
• مقناطیسی غیر گھومنے والی صحت سے متعلق ماڈل: CDG3K50-150Z (φ50 بور، 150mm سٹروک، ہیکساگونل اینٹی ٹورشن راڈ)
|
پیرامیٹر آئٹم |
تفصیلات |
|
بور کا سائز |
φ20 / φ25 / φ32 / φ40 / φ50 / φ63 / φ80 / φ100 ملی میٹر |
|
ورکنگ پریشر کی حد |
ڈبل ایکٹنگ: 0.05~0.7MPa؛ سنگل ایکٹنگ: 0.1~0.7MPa |
|
پروف پریشر |
1.0MPa |
|
محیطی درجہ حرارت |
-10℃~+70℃ (غیر مقناطیسی)؛ -10℃~+60℃ (مقناطیسی قسم) |
|
آپریٹنگ سپیڈ |
50~1000mm/s (ایئر بفر کی قسم کے لیے 50~700mm/s) |
|
بفر موڈ |
معیاری اعلی لچکدار ربڑ بفر (N)؛ اختیاری A-قسم کا ہوا بفر |
|
پورٹ تھریڈ |
RC1/8 (φ20/25/32/40); RC1/4 (φ50/63); RC3/8 (φ80)؛ RC1/2 (φ100) |
|
چکنا موڈ |
تیل سے پاک آپریشن (فیکٹری سے پہلے سے چکنا) |
|
اسٹروک رواداری |
±1.4 ملی میٹر |
4.1 ڈبل ایکٹنگ (CG3B) تھرسٹ اینڈ ٹینشن ٹیبل
|
بور (ملی میٹر) |
زور (N) |
تناؤ (N) |
افقی بوجھ (کلوگرام) |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
|
80 |
2513 |
2262 |
125.6 |
|
100 |
3927 |
3534 |
196.3 |
4.2 سنگل ایکٹنگ (CG3S اسپرنگ ریٹرن) پرفارمنس ٹیبل
|
بور (ملی میٹر) |
زور (N) |
اسپرنگ ری سیٹ فورس (N) |
افقی بوجھ (کلوگرام) |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
|
80 |
2450 |
380 |
122.5 |
|
100 |
3850 |
600 |
192.5 |
5.1 متنوع یونیورسل بڑھتے ہوئے طریقے
• بی بنیادی قسم: اینڈ کور تھریڈز کے ذریعے براہ راست تنصیب، معیاری لکیری ڈرائیونگ کے لیے سب سے زیادہ آفاقی اور سرمایہ کاری مؤثر طریقہ۔
• ایل فٹ ماؤنٹ: محوری فوٹ بریکٹ کے ذریعے فکس کیا گیا، خاص طور پر پس منظر کی تنصیب اور افقی فکسنگ منظرناموں کے لیے ڈیزائن کیا گیا ہے۔
• F/G فلانج ماؤنٹ: عمودی فکسڈ پوزیشننگ اور بھاری بوجھ کے استحکام کے لئے راڈ سائیڈ / راڈ لیس سائیڈ فلینج فلیٹ ماؤنٹنگ۔
• C/D کلیوس ماؤنٹ: سنگل کلیویس/ڈبل کلیویس کنکشن، جھولنے اور ربط مکینیکل ڈھانچے کے لیے موزوں ہے۔
• ای ٹرونین ماؤنٹ: راڈ لیس سائیڈ ٹرنیئن انسٹالیشن، فلپنگ اور جھولنے کے کام کے حالات کے لیے مثالی۔
5.2 کور ڈیریویٹیو سیریز
• CDG3B: مقناطیسی ڈبل اداکاری کی قسم (معیاری مین اسٹریم ماڈل)
• CDG3S/T: مقناطیسی واحد اداکاری کی قسم (موسم بہار کی واپسی / موسم بہار میں توسیع)
• CDG3W: مقناطیسی ڈبل راڈ ڈبل ایکٹنگ کی قسم
• CDG3K: مقناطیسی غیر گھومنے والی ہیکساگونل راڈ کی قسم
• CDG3R: انتہائی اسپیس محدود آلات اسٹیشنوں کے لیے الٹرا پتلی براہ راست بڑھتے ہوئے قسم
|
موازنہ آئٹم |
CG3 مختصر ہلکا پھلکا سلنڈر |
CG1 معیاری ہلکا پھلکا سلنڈر |
|
بور رینج |
φ20~100 (الٹرا کمپیکٹ باڈی) |
φ20~100 (معیاری کمپیکٹ باڈی) |
|
مواد کی خصوصیت |
اعلی طاقت ایلومینیم کھوٹ، 24% ہلکا |
روایتی ایلومینیم کھوٹ، ہلکا پھلکا |
|
مجموعی لمبائی |
CG1 سے 26~51mm چھوٹا |
معیاری لمبائی بینچ مارک |
|
میکس اسٹروک |
ڈبل ایکٹنگ ≤300mm |
ڈبل ایکٹنگ ≤1000mm |
|
زور کی حد |
157~3927N (درمیانی اور ہلکا بوجھ) |
157~3927N (درمیانی اور بھاری بوجھ) |
|
قابل اطلاق ماحول |
عام خشک اور ہلکا دھول ماحول |
عام خشک اور ہلکا دھول ماحول |
|
لاگت کی کارکردگی |
درمیانی قیمت، اعلی قیمت کی کارکردگی |
درمیانی قیمت، مستحکم لاگت کی کارکردگی |
|
بنیادی درخواست کے منظرنامے۔ |
محدود جگہ، اعلی تعدد اور شارٹ اسٹروک آٹومیشن |
|
|
|
|
لانگ اسٹروک اور میڈیم ہیوی لوڈ آٹومیشن |
1۔ بور کا انتخاب: اصل بوجھ کے وزن کے مطابق مناسب بور کا سائز منتخب کریں، حفاظتی مارجن 50% سے کم نہ رکھیں۔ ہلکے بوجھ اور جگہ سے محدود کام کرنے والے حالات کے لیے CG3 سیریز کو ترجیح دیں۔
2. اسٹروک سلیکشن: اصل ورکنگ اسٹروک کے علاوہ 10~20mm حفاظتی مارجن سیٹ کریں۔ اسٹروک کے معیاری اصولوں پر عمل کریں: ڈبل ایکٹنگ ≤300mm، سنگل ایکٹنگ ≤100mm۔
3۔ فنکشنل کنفیگریشن: روایتی دوہری اداکاری کی باہمی حرکت کے لیے B کا انتخاب کریں۔ واحد اداکاری کے موسم بہار کے دوبارہ ترتیب دینے والے حفاظتی منظرناموں کے لیے؛ اعلی صحت سے متعلق اینٹی ٹورشن پوزیشننگ کے لئے K۔ اثر اور شور کو کم کرنے کے لیے تیز رفتار آپریشن (>500mm/s) کے لیے A-قسم کا ایئر بفر منتخب کریں۔ ریئل ٹائم پوزیشن کا پتہ لگانے اور خودکار کنٹرول کے لیے M9B/A93 سوئچز کے ساتھ مماثل CDG3 مقناطیسی ماڈل کا انتخاب کریں۔
SOLH CG3 نئی نسل کے الٹرا شارٹ ہلکے وزن والے سلنڈر میں الٹرا کمپیکٹ ہلکا پھلکا باڈی، تیز رفتار کم شور والا آپریشن، آئل فری مینٹیننس فری پرفارمنس اور ماؤنٹنگ کے متنوع طریقے شامل ہیں، جو درمیانے اور ہلکے وزن والے خودکار آلات کے لیے اعلیٰ لاگت کی کارکردگی اور خلائی بچت کے لکیری موشن حل فراہم کرتے ہیں۔
