برانڈ: SOLH از رچج ٹیکنالوجی

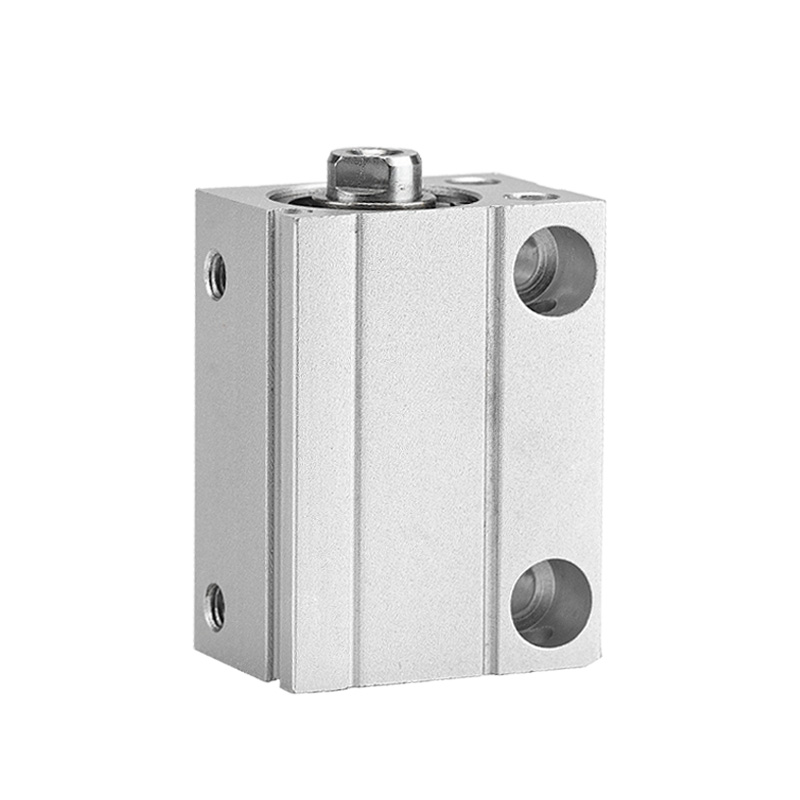

SOLH CDUJB سیریز کا الٹرا منی فری ماؤنٹ سلنڈر محدود تنصیب کی جگہ والے آلات کے لیے ڈیزائن کیا گیا ہے۔ معیاری CU سیریز کے مقابلے میں، مجموعی لمبائی میں 64% اور حجم میں 70% کی کمی واقع ہوئی۔ اسکوائر کمپیکٹ باڈی بریکٹ کے بغیر ملٹی سرفیس ڈائریکٹ ماؤنٹنگ کی اجازت دیتی ہے۔ CDUJB پوزیشن کا پتہ لگانے کے لیے بلٹ ان مقناطیس سے لیس ہے۔ 3C الیکٹرانکس، طبی آلات اور سیمی کنڈکٹر صحت سے متعلق آٹومیشن میں وسیع پیمانے پر اپنایا گیا۔
|
ماڈل |
خصوصیات |
درخواست |
| CUJB |
مقناطیس کی انگوٹی کے بغیر، کوئی سینسر نصب نہیں ہے |
پوزیشن فیڈ بیک کے بغیر کم لاگت مائکرو لائٹ لوڈ |
| سی ڈی یو جے بی |
بلٹ ان مقناطیس، CMSH/DMSH، D-M9BV سوئچز کے ساتھ ہم آہنگ |
آٹومیشن جس میں اسٹروک پوزیشن سگنل کی ضرورت ہوتی ہے۔ |
| سی ڈی یو جے ایس |
صاف ورژن، تانبے سے پاک مواد |
میڈیکل ڈیوائس، سیمی کنڈکٹر صاف کمرہ |
--سپر کمپیکٹ مربع باڈی، گھنے لے آؤٹ اور ایمبیڈڈ جگ کے لیے موزوں؛
- نیچے، سائیڈ اور سرے کے چہرے پر ملٹی سائیڈ بڑھتے ہوئے سوراخ، کسی بھی سمت سے انسٹال کریں۔
-- بلٹ ان میگنےٹ (CDUJB)، توسیع/پیچھے کی پوزیشن کا پتہ لگانے کے لیے دوہری سینسر سلاٹس؛
-- MU-S025 مقناطیسی شیلڈ پلیٹ اختیاری ہے تاکہ قریب سے ترتیب دیے گئے سلنڈروں کے لیے باہمی مداخلت سے بچا جا سکے۔
- چھوٹے ورک پیس کے اثر کو کم کرنے کے لیے اختیاری ربڑ کا کشن؛
-- CDUJS کاپر سے پاک ڈیزائن صاف ماحول کے لیے دھات کی بارش سے بچتا ہے۔

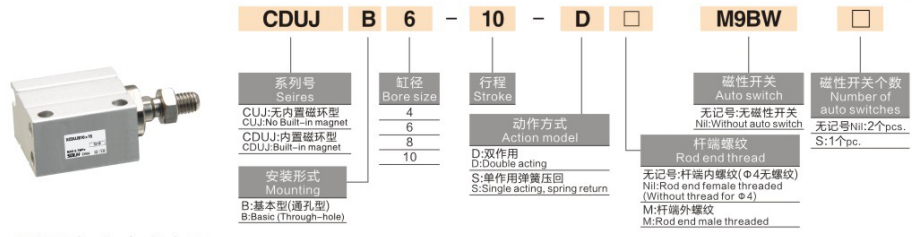

1. مثال: CDUJB8×15D-M
-- CDUJB: سیریز کوڈ (C = بلٹ ان مقناطیس؛ CUJB = غیر مقناطیس)
--8: بور کا سائز (ملی میٹر): 4,6,8,10,12,16,20
--15: اسٹروک کی لمبائی (ملی میٹر)
-- ڈی: ڈبل ایکٹنگ؛ S: سنگل اداکاری کے موسم بہار کی واپسی۔
--M: بیرونی دھاگے کی چھڑی؛ کوئی نشان نہیں = اندرونی دھاگہ؛ φ4/φ6 بغیر چھڑی کے دھاگے کے
|
پیرامیٹر |
تفصیلات |
| بور کا سائز |
4,6,8,10,12,16,20 ملی میٹر |
| معیاری اسٹروک |
4/6/8/10:4~30mm؛ 12/16:5~30mm؛ 20:5~50mm |
| اداکاری کی قسم |
ڈبل اداکاری (مین)، واحد اداکاری بہار کی واپسی |
| آپریٹنگ پریشر |
ڈبل ایکٹنگ: 0.15~0.7MPa (φ4/φ6); 0.1~0.7MPa (≥φ8) ; سنگل ایکٹنگ: 0.35~0.7MPa (φ4) |
| پروف پریشر |
1.0 ایم پی اے |
| درجہ حرارت کی حد |
غیر مقناطیس: -10~70℃؛ مقناطیس ورژن: -10~60℃ |
| پسٹن کی رفتار |
50~500 mm/s |
| کشن |
کوئی کشن/ربڑ بفر اختیاری نہیں۔ |
| پورٹ تھریڈ |
M3×0.5 (φ4/φ6)؛ M5×0.8 (φ8/φ10) |
| چکنا |
تیل سے پاک آپریشن |
| اسٹروک رواداری |
±0.5 ملی میٹر |
|
بور (ملی میٹر) |
رقبہ (ملی میٹر) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ عام ایپلی کیشنز
- 3C الیکٹرانکس مائکرو جگ، چپ ٹرانسپورٹیشن، کنیکٹر اندراج؛
- طبی سامان کے نمونے کی پروسیسنگ، مائیکرو پشنگ میکانزم؛
- سیمی کنڈکٹر ویفر پوزیشننگ، صاف کمرے کے چھوٹے ایکچیویٹر؛
-- آٹومیشن روکنے والا، مختصر اسٹروک کلیمپنگ اور پوزیشننگ۔
⚠️ انتخابی یاد دہانیاں
-- بھاری سائڈ آفسیٹ بوجھ کے لیے موزوں نہیں؛ اگر لیٹرل فورس موجود ہو تو گائیڈ شامل کریں۔
-- ایک سے زیادہ سلنڈر ایک ساتھ نصب ہونے پر مقناطیسی شیلڈ پلیٹ کی ضرورت ہوتی ہے۔
SOLH CDUJB الٹرا کومپیکٹ فری ماؤنٹ نیومیٹک سلنڈر ملٹی ڈائریکشن بریکٹ لیس انسٹالیشن، 3C، میڈیکل اور سیمی کنڈکٹر انڈسٹریز میں محدود جگہ کے عین مطابق آٹومیشن کے لیے مثالی مائیکرو لکیری ایکچویٹر کو قابل بناتا ہے۔
